DTC P1572 ASCD BRAKE SWITCH

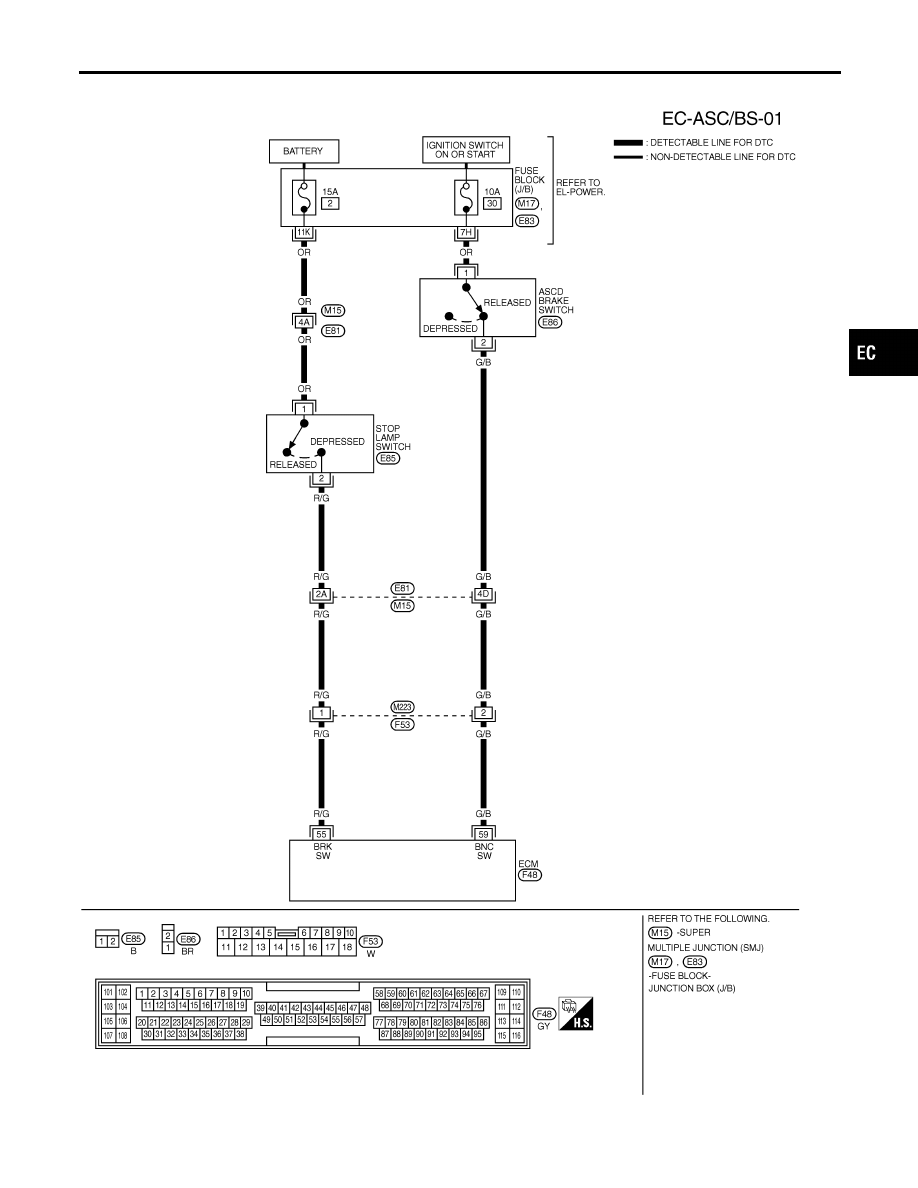

Wiring Diagram

EC-621

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

55

R/G

Stop lamp switch

[Ignition switch ON]

I

Brake pedal is released

Approximately 0V

[Ignition switch ON]

I

Brake pedal is depressed

BATTERY VOLTAGE
(11 - 14V)

59

G/B

ASCD brake switch

[Ignition switch ON]

I

Brake pedal is released

BATTERY VOLTAGE
(11 - 14V)

[Ignition switch ON]

I

Brake pedal is depressed

Approximately 0V

DTC P1572 ASCD BRAKE SWITCH

Wiring Diagram (Cont’d)

EC-622

Diagnostic Procedure

NHEC1222

1

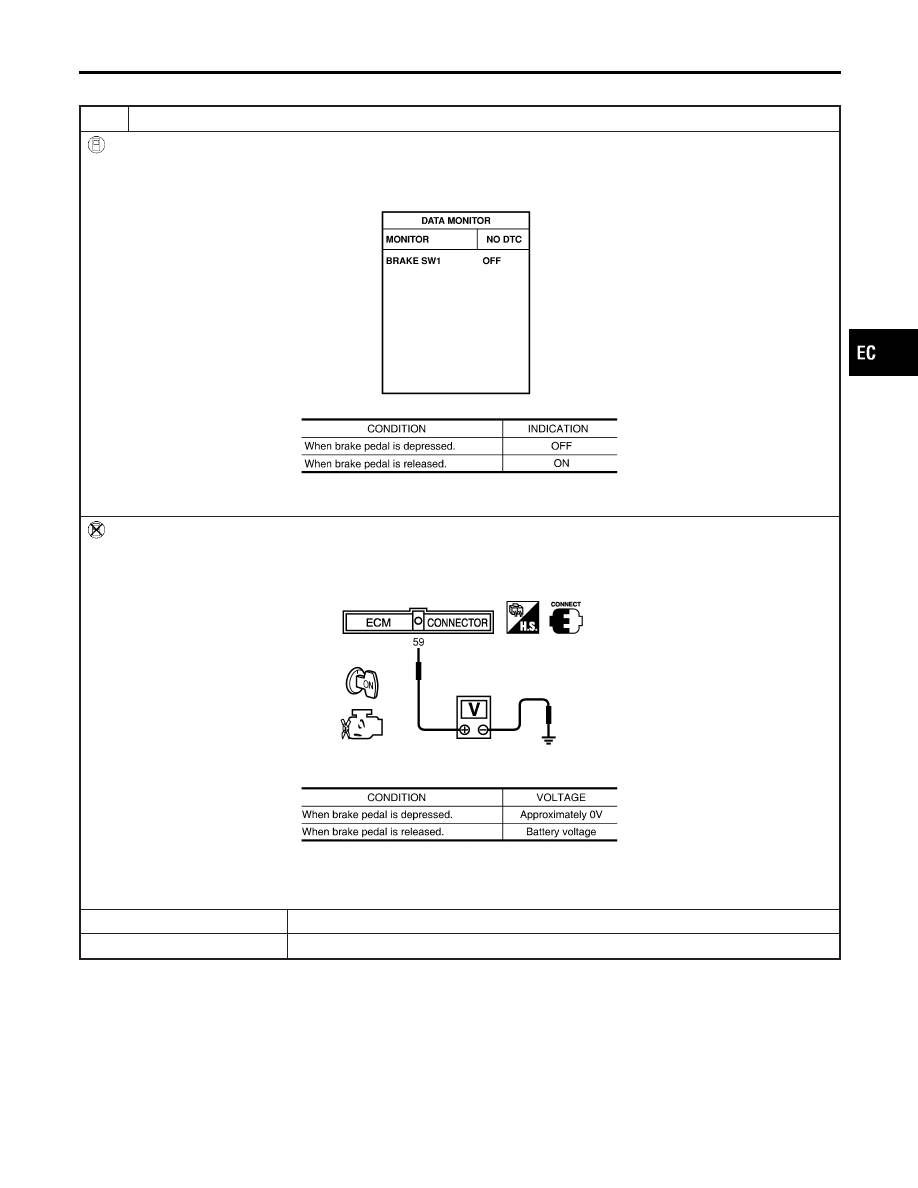

CHECK OVERALL FUNCTION-I

With CONSULT-II

1. Turn ignition switch ON.
2. Select “BRAKE SW1” in “DATA MONITOR” mode with CONSULT-II.
3. Check the indication of “BRAKE SW1” under the following conditions.

SEC011D

MTBL1557

Without CONSULT-II

1. Turn ignition switch ON.
2. Check voltage between ECM terminal 59 and ground under the following conditions.

SEC012D

MTBL1558

Refer to Wiring Diagram.

OK or NG

OK

©

GO TO 2.

NG

©

GO TO 3.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1572 ASCD BRAKE SWITCH

Diagnostic Procedure

EC-623

2

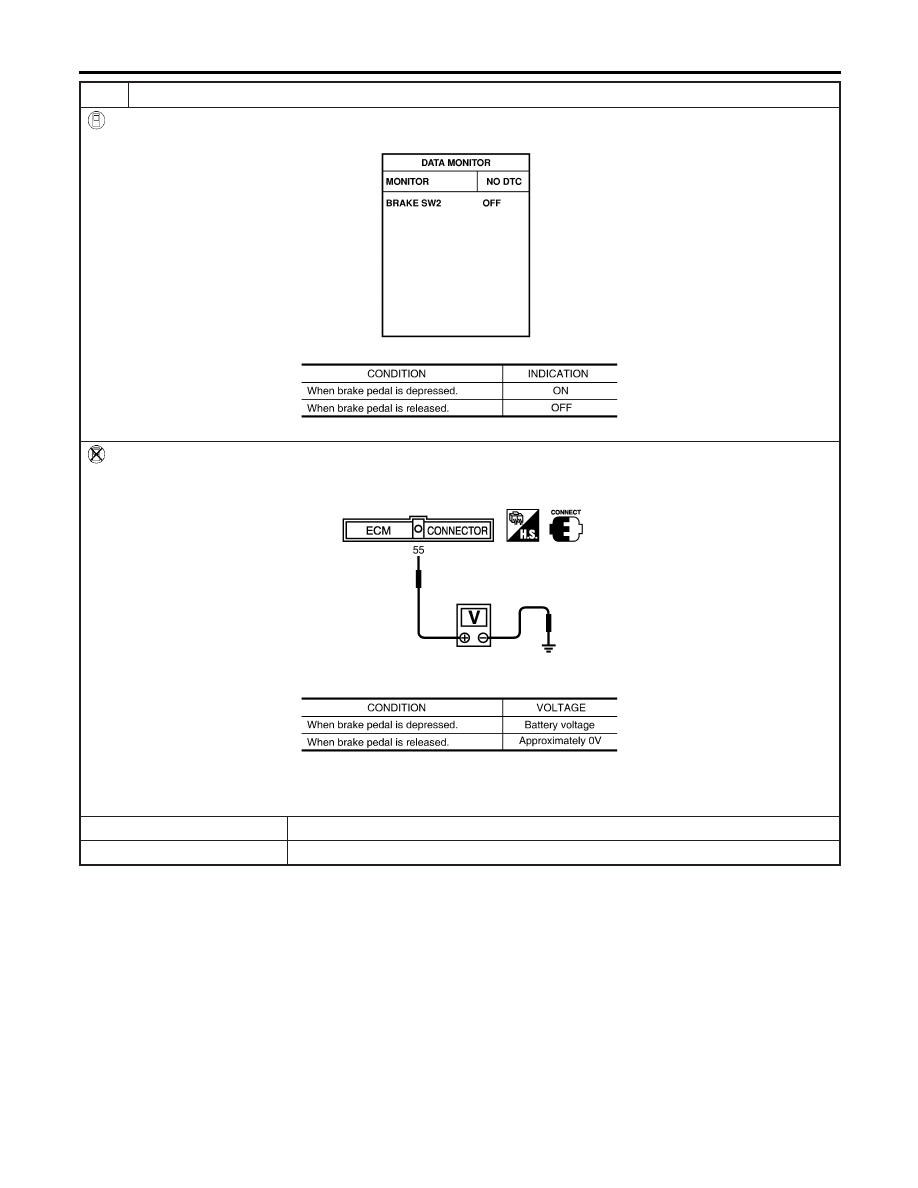

CHECK OVERALL FUNCTION-II

With CONSULT-II

See “BRAKE SW2” indication in “DATA MONITOR” mode.

SEC013D

MTBL1336

Without CONSULT-II

Check voltage between ECM terminal 55 and ground under the following conditions.

SEC014D

MTBL1337

Refer to Wiring Diagram.

OK or NG

OK

©

GO TO 14.

NG

©

GO TO 9.

DTC P1572 ASCD BRAKE SWITCH

Diagnostic Procedure (Cont’d)

EC-624
