DTC Confirmation Procedure

NHEC1463

NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.

With CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Wait at least 10 seconds.

4.

Press MAIN switch for at least 10 seconds, then release it and
wait at least 10 seconds.

5.

Press RESUME/ACCEL switch for at least 10 seconds, then
release it and wait at least 10 seconds.

6.

Press SET/COAST switch for at least 10 seconds, then
release it and wait at least 10 seconds.

7.

Press CANCEL switch for at least 10 seconds, then release it
and wait at least 10 seconds.

8.

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-615.

With GST

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1564 ASCD STEERING SWITCH

DTC Confirmation Procedure

EC-613

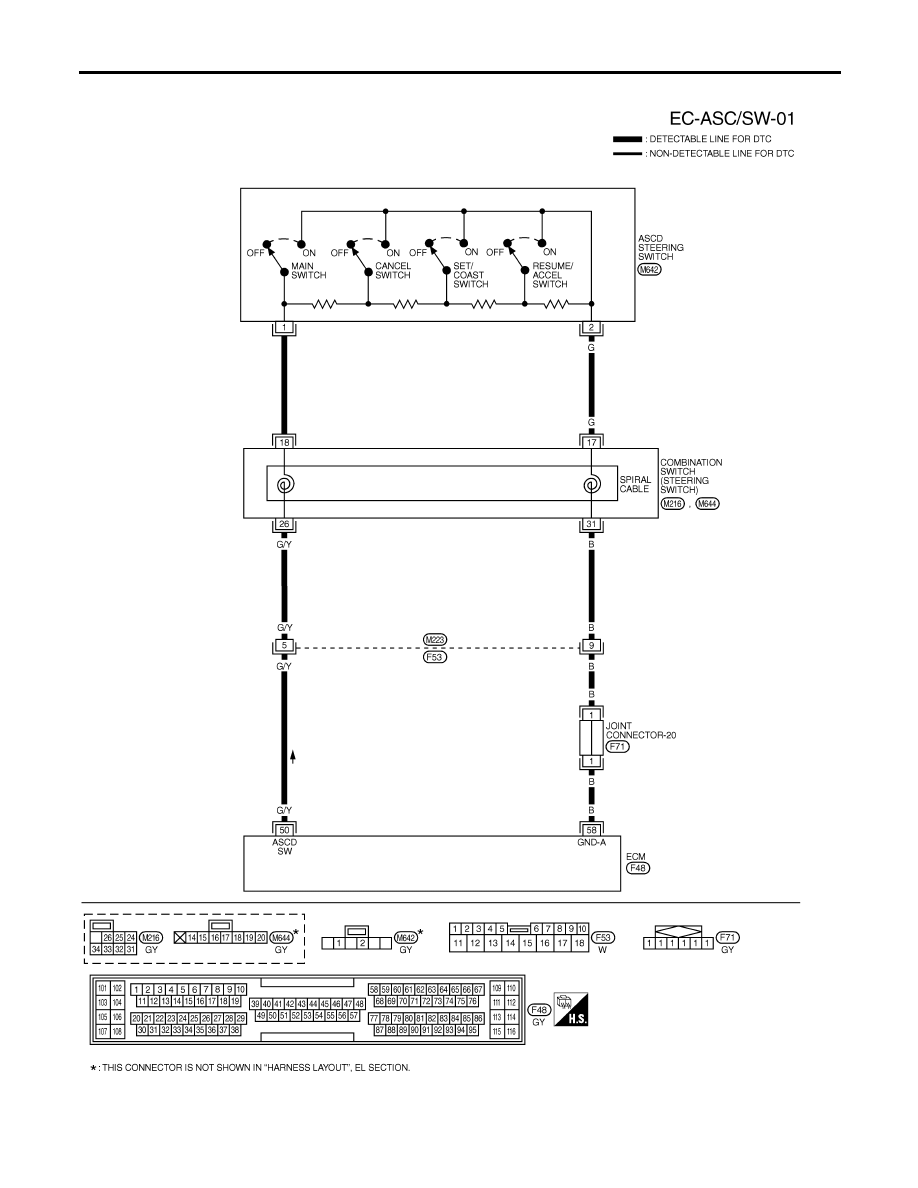

Wiring Diagram

NHEC1464

MEC643E

DTC P1564 ASCD STEERING SWITCH

Wiring Diagram

EC-614

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

50

G/Y

ASCD steering switch

[Ignition switch ON]

I

ASCD steering switch is OFF.

Approximately 4.0V

[Ignition switch ON]

I

MAIN switch: Pressed

Approximately 0V

[Ignition switch ON]

I

CANCEL switch: Pressed

Approximately 1V

[Ignition switch ON]

I

SET/COAST switch: Pressed

Approximately 2V

[Ignition switch ON]

I

RESUME/ACCEL switch: Pressed

Approximately 3V

58

B

Sensor ground

[Engine is running]

I

Warm-up condition

I

Idle speed

Approximately 0V

Diagnostic Procedure

NHEC1465

1

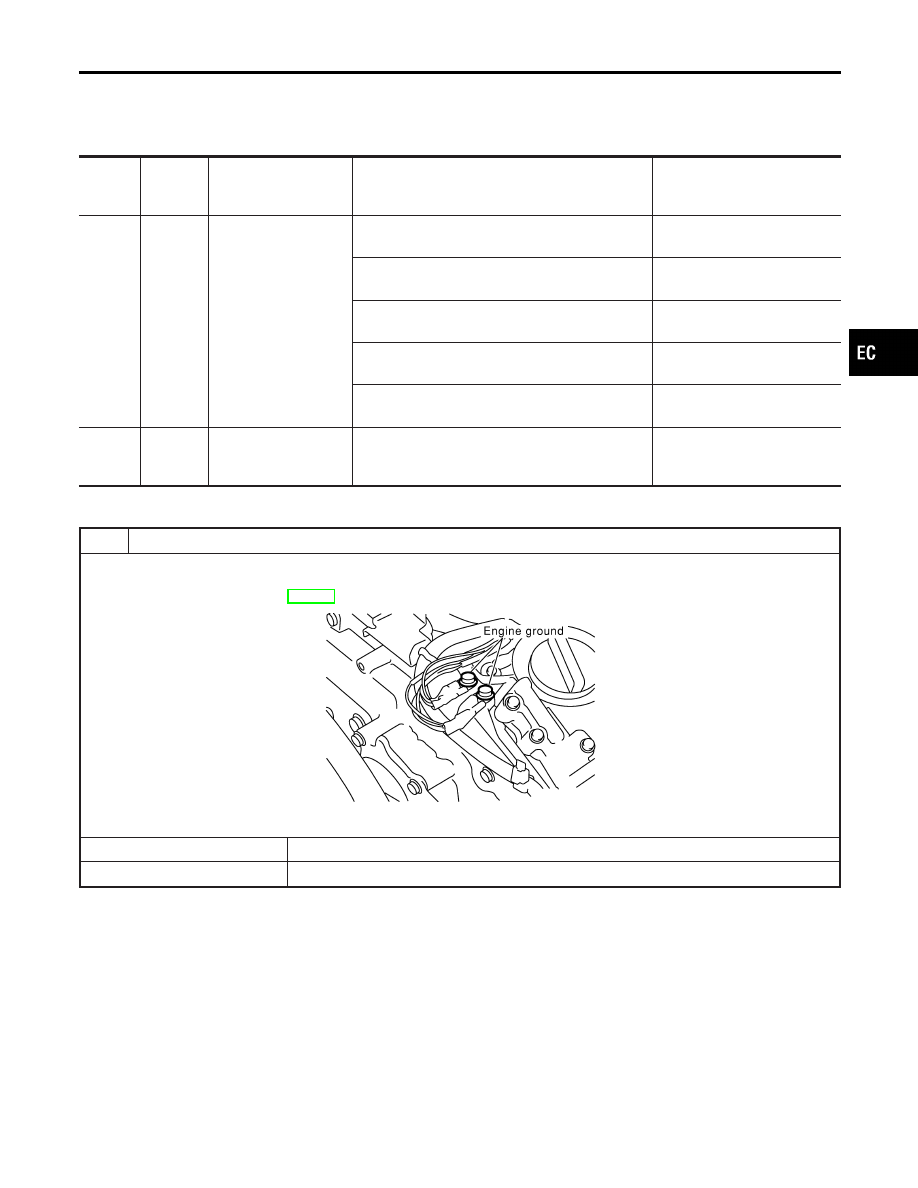

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace ground connections.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1564 ASCD STEERING SWITCH

Wiring Diagram (Cont’d)

EC-615

2

CHECK ASCD STEERING SWITCH CIRCUIT

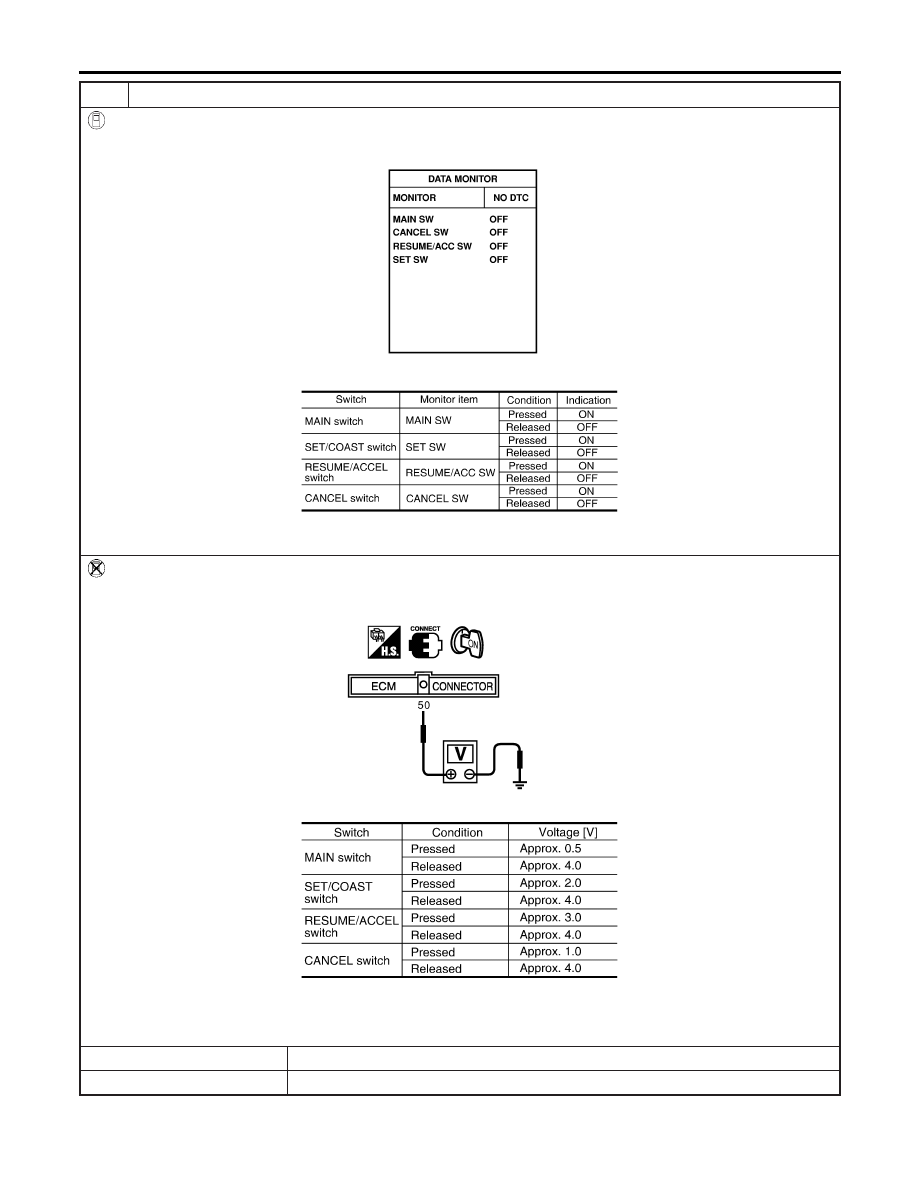

With CONSULT-II
