On Board Diagnosis Logic

NHEC1126

DTC No.

Trouble diagnosis

name

DTC Detecting Condition

Possible Cause

P1491
1491

Vacuum cut valve
bypass valve

Vacuum cut valve bypass valve does not operate
properly.

I

Vacuum cut valve bypass valve

I

Vacuum cut valve

I

Bypass hoses for clogging

I

EVAP control system pressure sensor
and circuit

I

EVAP canister vent control valve

I

Hose between fuel tank and vacuum
cut valve clogged

I

Hose between vacuum cut valve and
EVAP canister clogged

I

EVAP canister

I

EVAP purge port of fuel tank for clog-
ging

SEF210Y

SEF211Y

SEF239Y

DTC Confirmation Procedure

NHEC1127

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
TESTING CONDITION:
For best results, perform test at a temperature of 5 to 30°C (41
to 86°F).

WITH CONSULT-II

NHEC1127S01

1)

Turn ignition switch ON.

2)

Start engine and warm it up to normal operating temperature.

3)

Turn ignition switch OFF and wait at least 10 seconds.

4)

Start engine and let it idle for at least 70 seconds.

5)

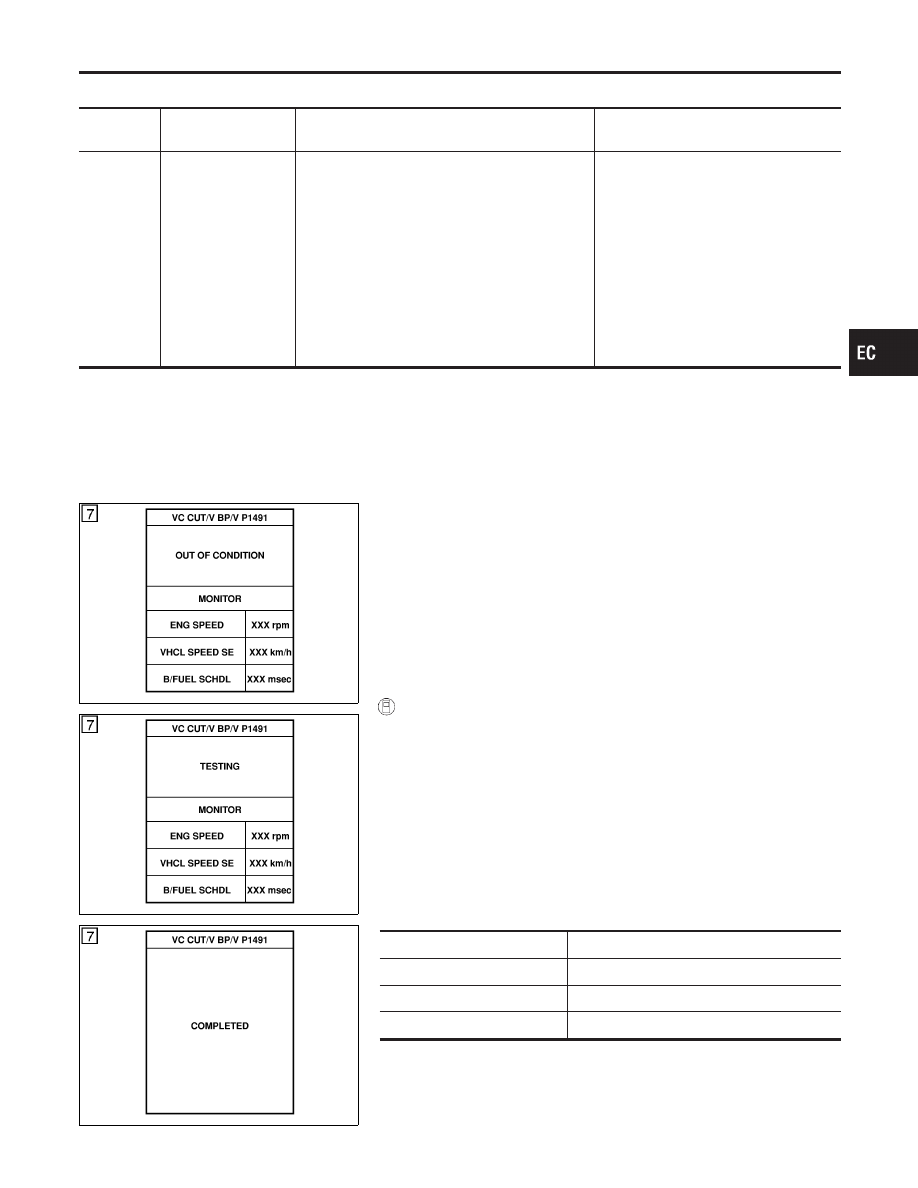

Select “VC CUT/V BP/V P1491” of “EVAPORATIVE SYSTEM”
in “DTC WORK SUPPORT” mode with CONSULT-II.

6)

Touch “START”.

7)

When the following conditions are met, “TESTING” will be dis-
played on the CONSULT-II screen. Maintain the conditions
continuously until “TESTING” changes to “COMPLETED”. (It
will take at least 30 seconds.)

ENG SPEED

Idle speed or more

Selector lever

Suitable position

Vehicle speed

35 - 120 km/h (22 - 75 MPH) or more

B/FUEL SCHDL

1.3 - 8.1 msec

If “TESTING” is not displayed after 5 minutes, retry from
step 3.

8)

Make sure that “OK” is displayed after touching “SELF-DIAG

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1491 VACUUM CUT VALVE BYPASS VALVE

On Board Diagnosis Logic

EC-601

RESULTS”.

If

“NG”

is

displayed,

refer

to

“Diagnostic

Procedure”, EC-604.

SEF530Q

Overall Function Check

NHEC1128

Use this procedure to check the overall function of vacuum cut
valve bypass valve. During this check, the 1st trip DTC might not
be confirmed.

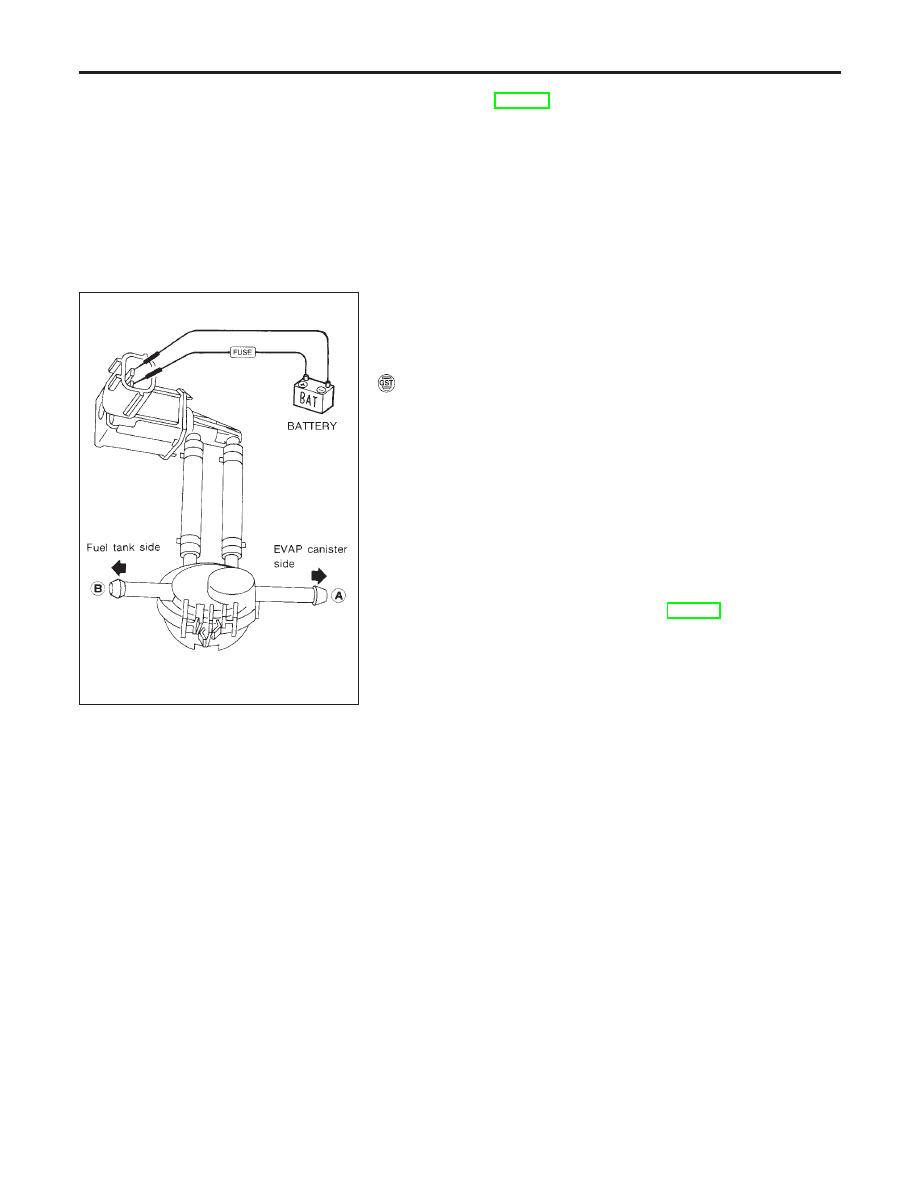

WITH GST

NHEC1128S01

1)

Remove vacuum cut valve and vacuum cut valve bypass valve
as an assembly.

2)

Apply vacuum to port A and check that there is no suction from
port B.

3)

Apply vacuum to port B and check that there is suction from
port A.

4)

Blow air in port B and check that there is a resistance to flow
out of port A.

5)

Supply battery voltage to the terminal.

6)

Blow air in port A and check that air flows freely out of port B.

7)

Blow air in port B and check that air flows freely out of port A.

8)

If NG, go to “Diagnostic Procedure”, EC-604.

DTC P1491 VACUUM CUT VALVE BYPASS VALVE

DTC Confirmation Procedure (Cont’d)

EC-602

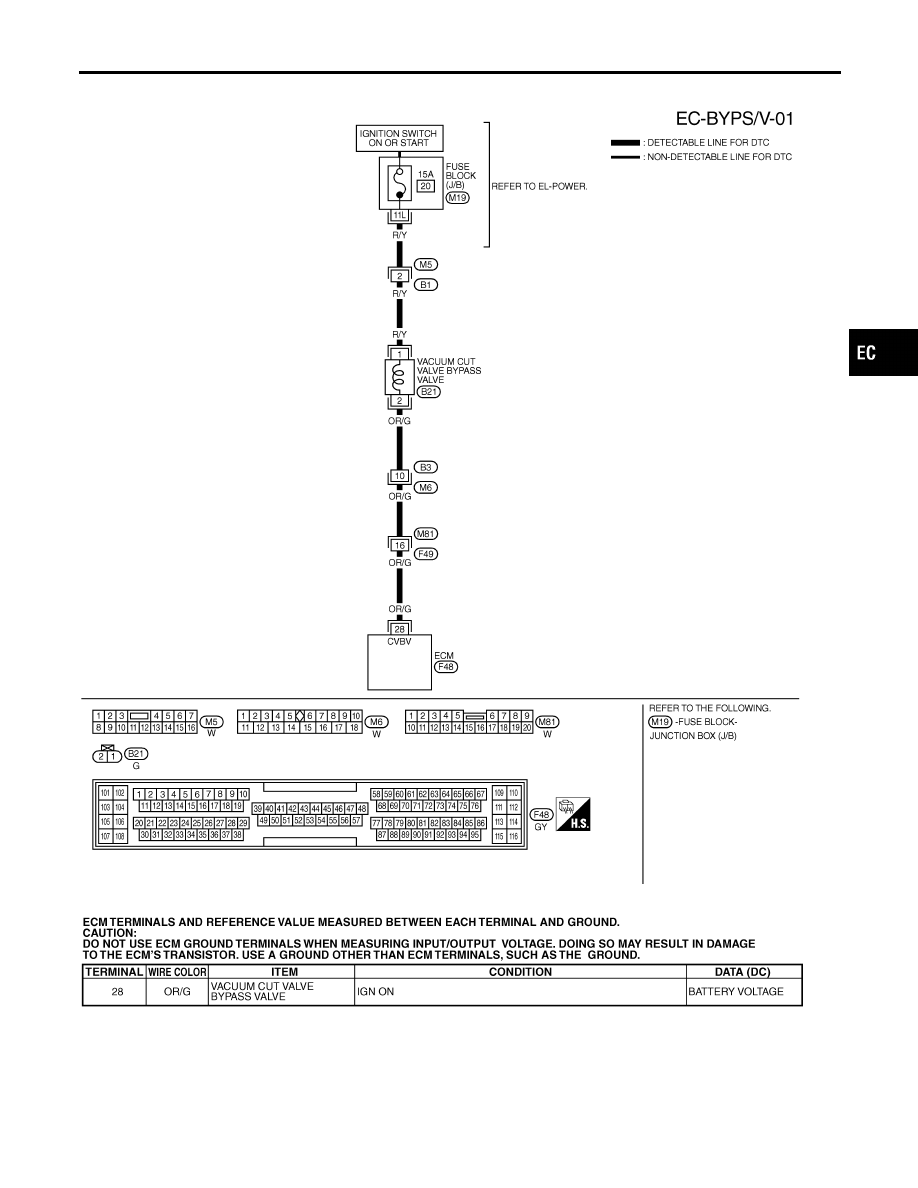

Wiring Diagram

NHEC1129

MEC562D

SEF634XD

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1491 VACUUM CUT VALVE BYPASS VALVE

Wiring Diagram

EC-603

Diagnostic Procedure

NHEC1130

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

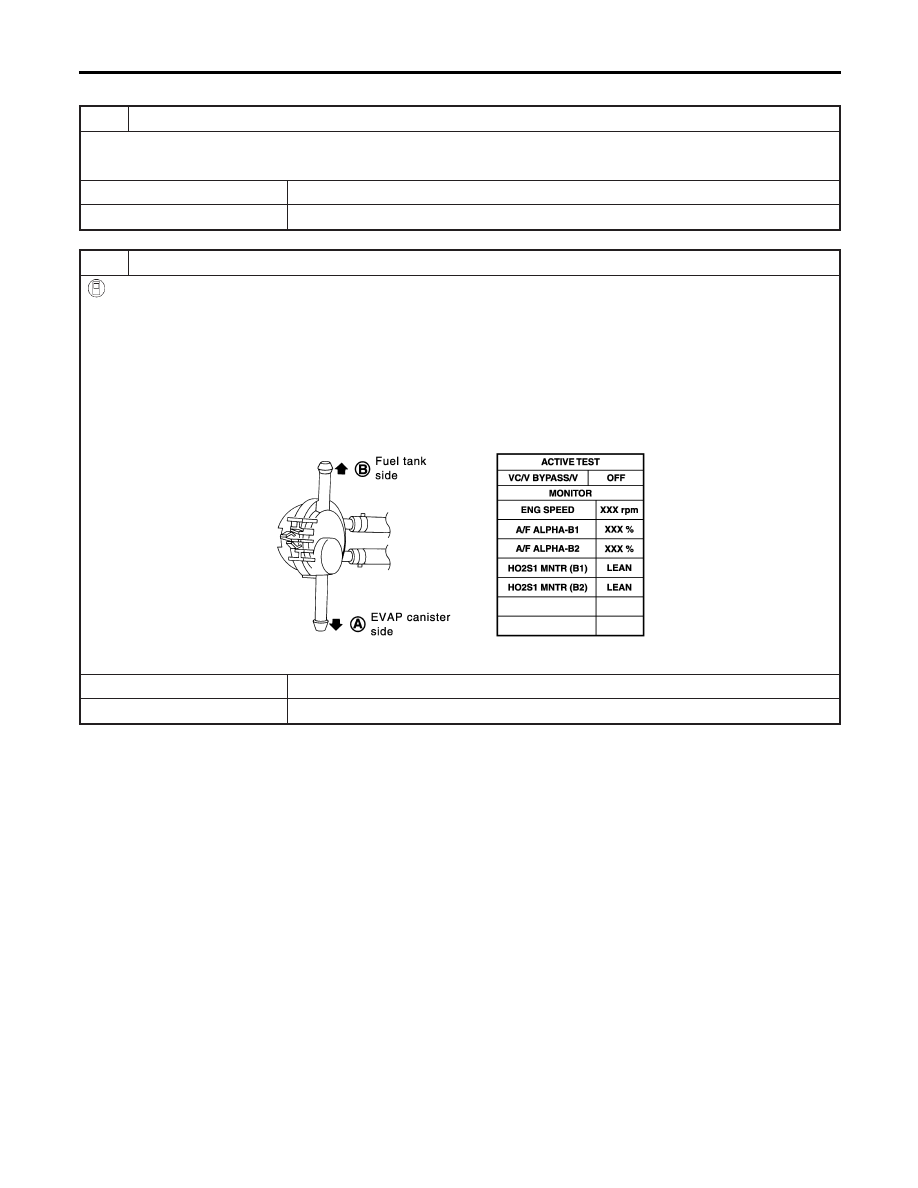

CHECK VACUUM CUT VALVE BYPASS VALVE OPERATION

With CONSULT-II

1. Turn ignition switch OFF.
2. Remove vacuum cut valve and vacuum cut valve bypass valve as an assembly.
3. Apply vacuum to port A and check that there is no suction from port B.
4. Apply vacuum to port B and check that there is suction from port A.
5. Blow air in port B and check that there is a resistance to flow out of port A.
6. Turn ignition switch ON.
7. Select “VC/V BYPASS/V” in “ACTIVE TEST” mode with CONSULT-II and touch “ON”.
8. Blow air in port A and check that air flows freely out of port B.
9. Blow air in port B and check that air flows freely out of port A.

SEC157D

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 5.

DTC P1491 VACUUM CUT VALVE BYPASS VALVE

Diagnostic Procedure

EC-604
