Infiniti I35 (A33). Manual - part 278

SEF058Y

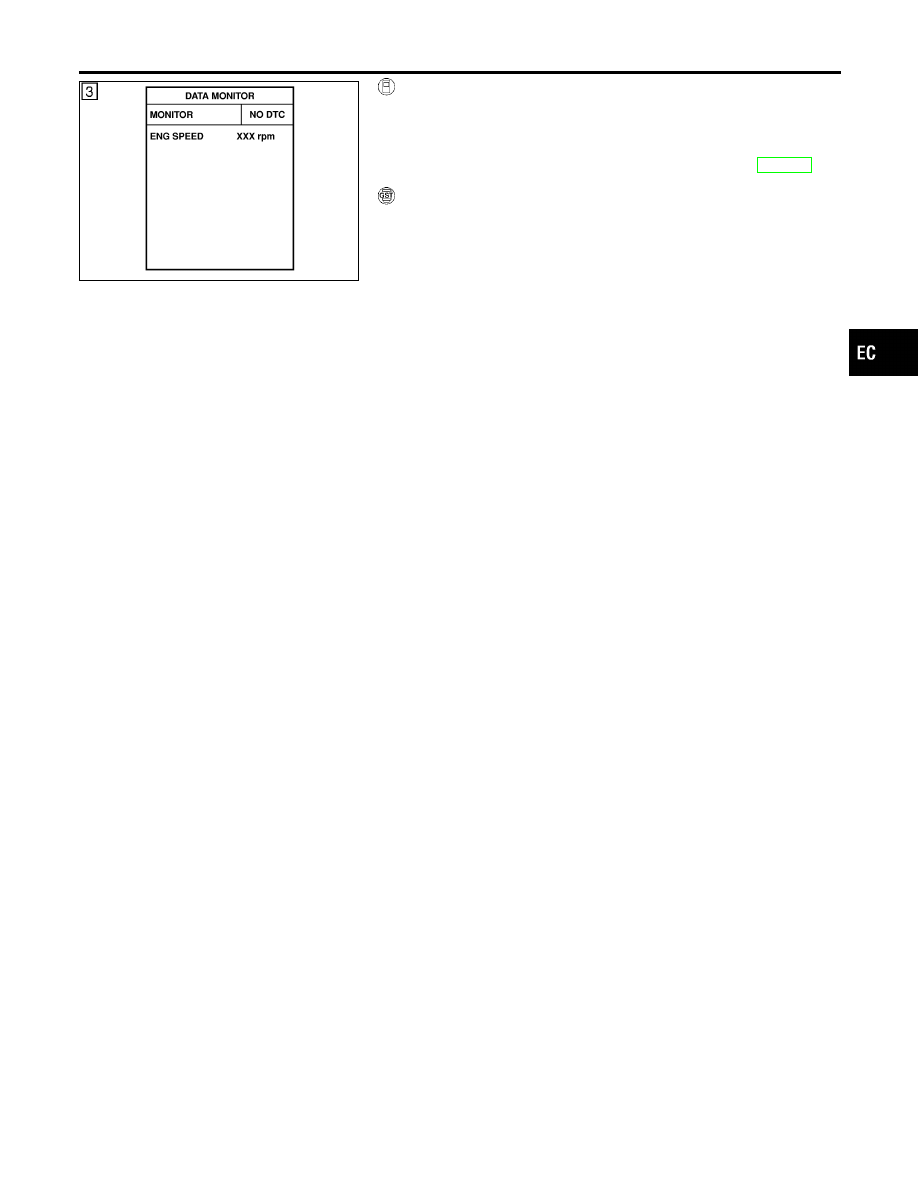

WITH CONSULT-II

NHEC1447S01

1)

Turn ignition switch ON.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine and wait at least 5 seconds.

4)

If DTC is detected, go to “Diagnostic Procedure”, EC-455.

WITH GST

NHEC1447S02

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1102 MAF SENSOR

DTC Confirmation Procedure (Cont’d)

EC-453

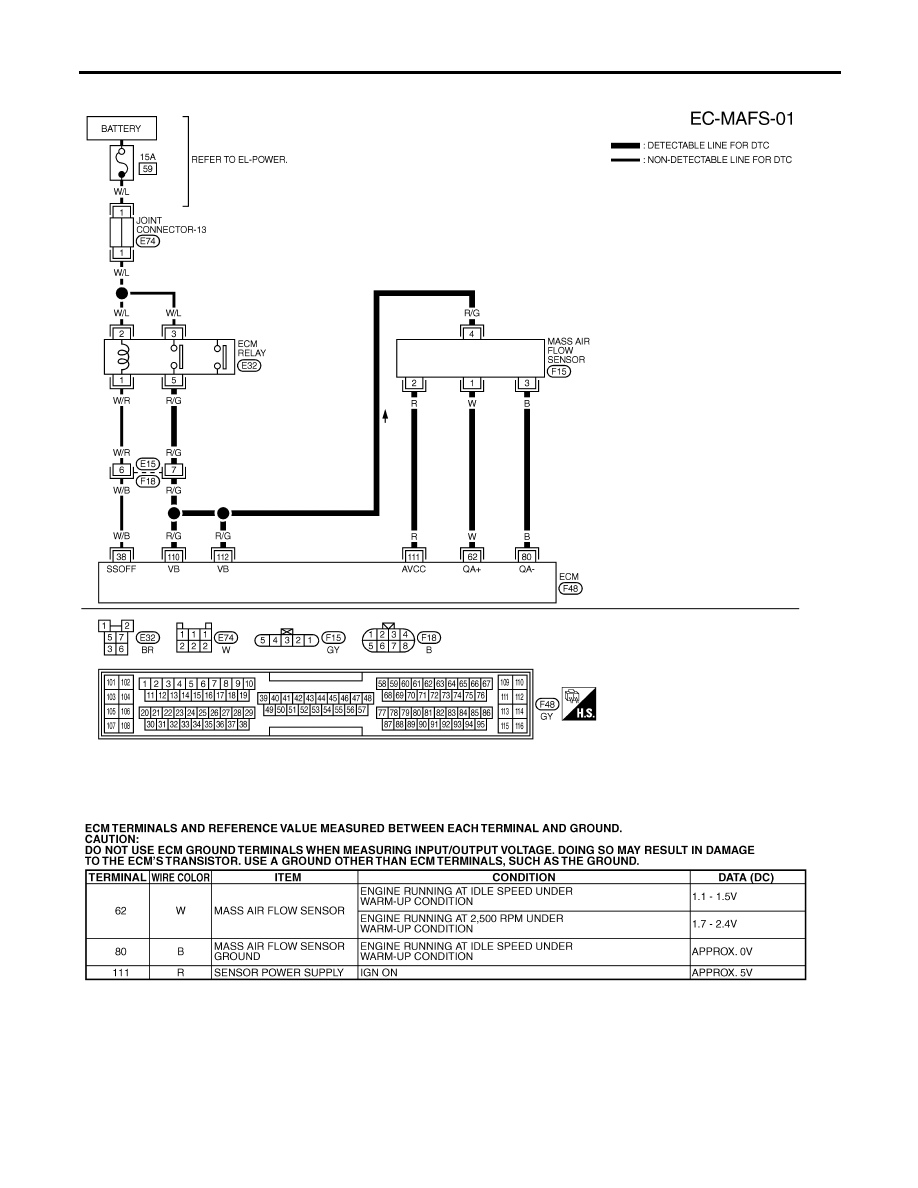

Wiring Diagram

=NHEC0810

MEC531D

SEF650XE

DTC P1102 MAF SENSOR

Wiring Diagram

EC-454

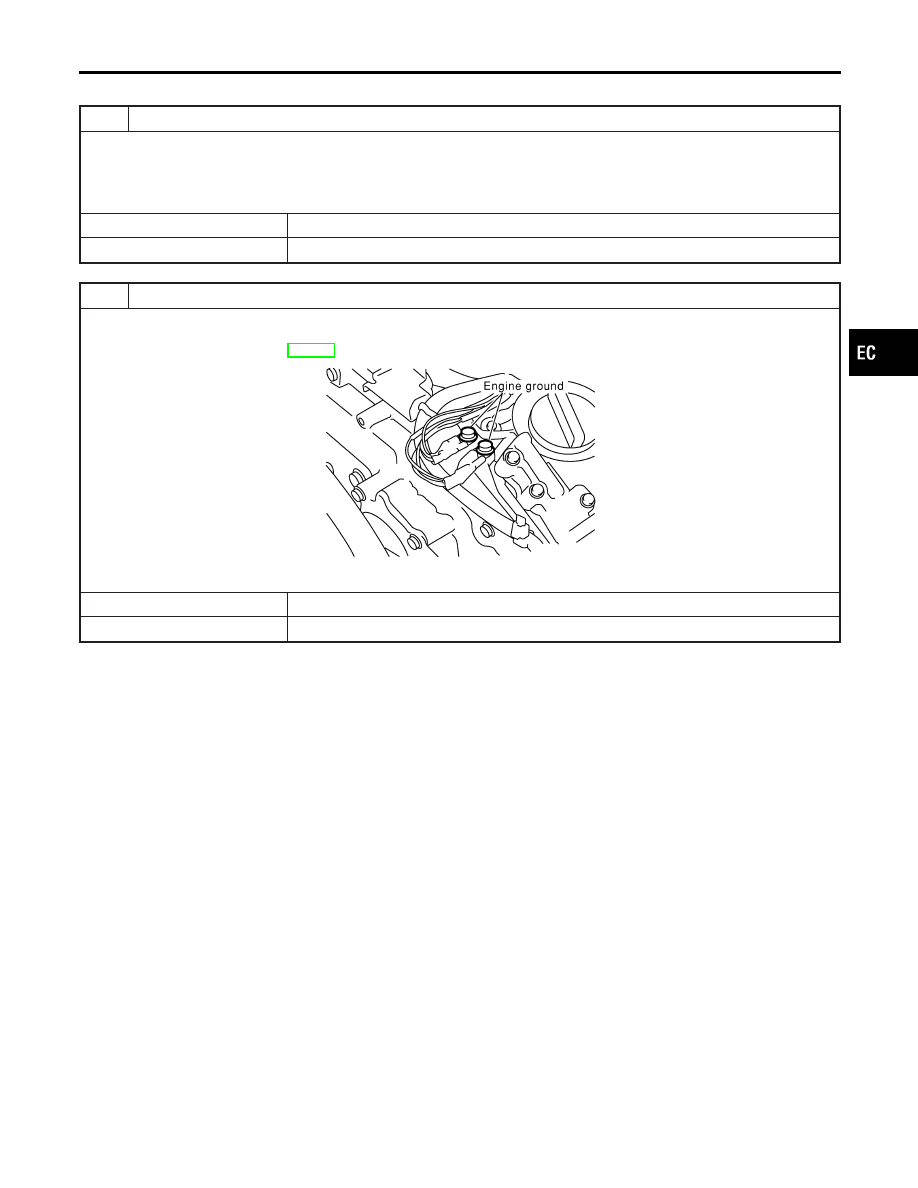

Diagnostic Procedure

=NHEC0811

1

CHECK INTAKE SYSTEM

Check the following for connection.

I

Air duct

I

Vacuum hoses

OK or NG

OK

©

GO TO 2.

NG

©

Reconnect the parts.

2

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace ground connections.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1102 MAF SENSOR

Diagnostic Procedure

EC-455

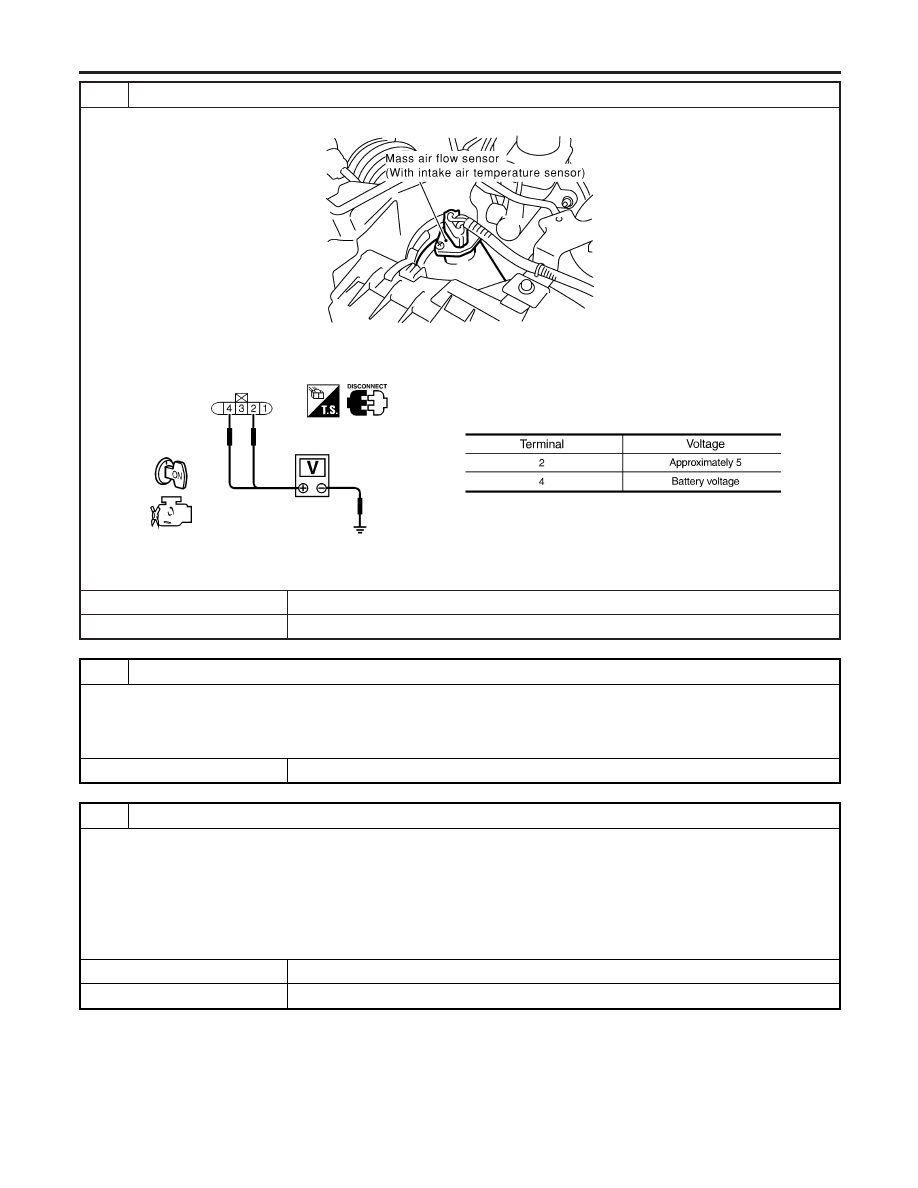

3

CHECK MAF SENSOR POWER SUPPLY CIRCUIT

1. Disconnect mass air flow (MAF) sensor harness connector.

SEC055D

2. Turn ignition switch ON.
3. Check voltage between MAF sensor terminals 2, 4 and ground with CONSULT-II or tester.

SEF297X

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E15, F18

I

Harness for open or short between ECM relay and mass air flow sensor

I

Harness for open or short between mass air flow sensor and ECM

©

Repair harness or connectors.

5

CHECK MAF SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch OFF.
2. Disconnect ECM harness connector.
3. Check harness continuity between MAF sensor terminal 3 and ECM terminal 80.

Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to power.

OK or NG

OK

©

GO TO 6.

NG

©

Repair open circuit or short to power in harness or connectors.

DTC P1102 MAF SENSOR

Diagnostic Procedure (Cont’d)

EC-456
