Infiniti I35 (A33). Manual - part 244

SEF058Y

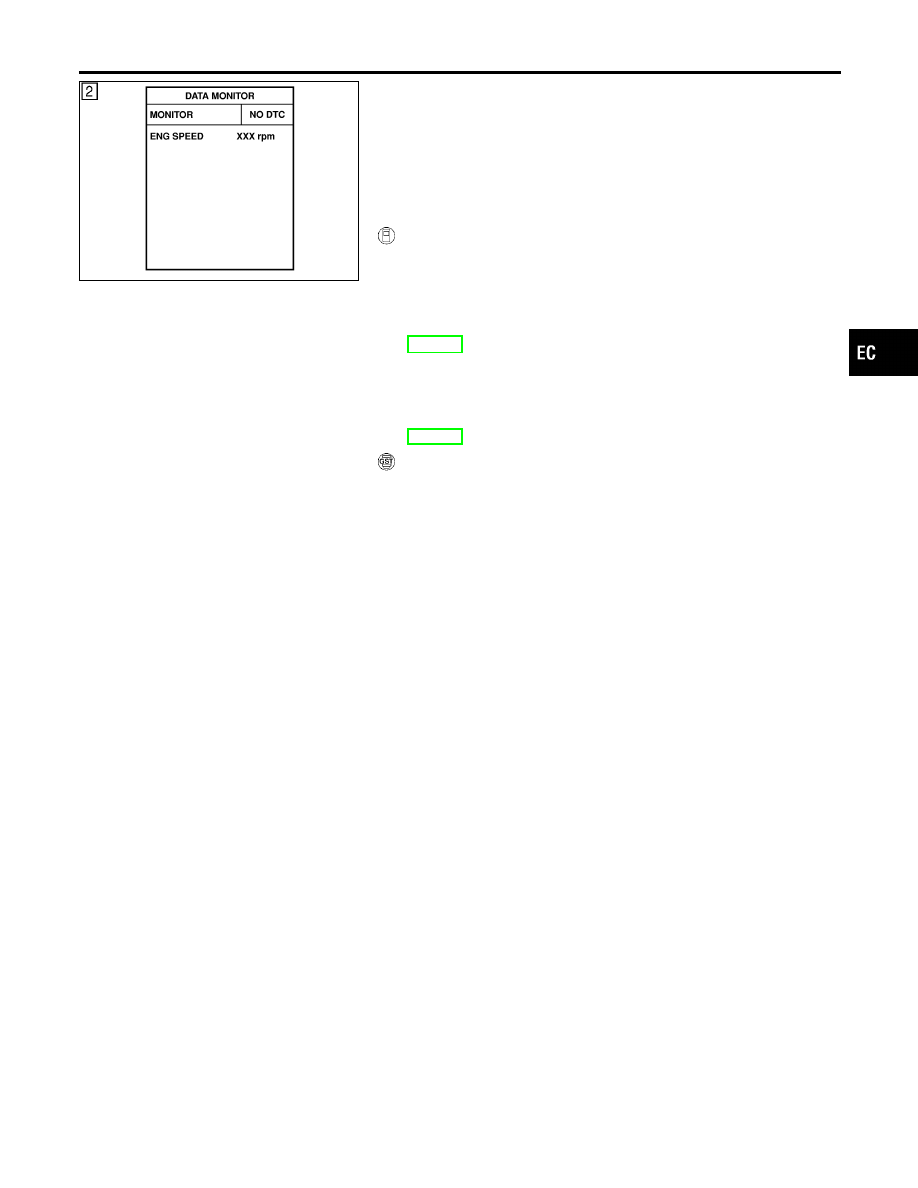

DTC Confirmation Procedure

=NHEC0942

NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is more than 10.5V with ignition switch ON.

With CONSULT-II

1)

Turn ignition switch ON and select “DATA MONITOR” mode
with CONSULT-II.

2)

Crank engine for at least 2 seconds and run it for at least 5
seconds at idle speed.

3)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-319.
If 1st trip DTC is not detected, go to next step.

4)

Maintaining engine speed at more than 1,000 rpm for at least
5 seconds.

5)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-319

With GST

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0335 CKP SENSOR (POS)

DTC Confirmation Procedure

EC-317

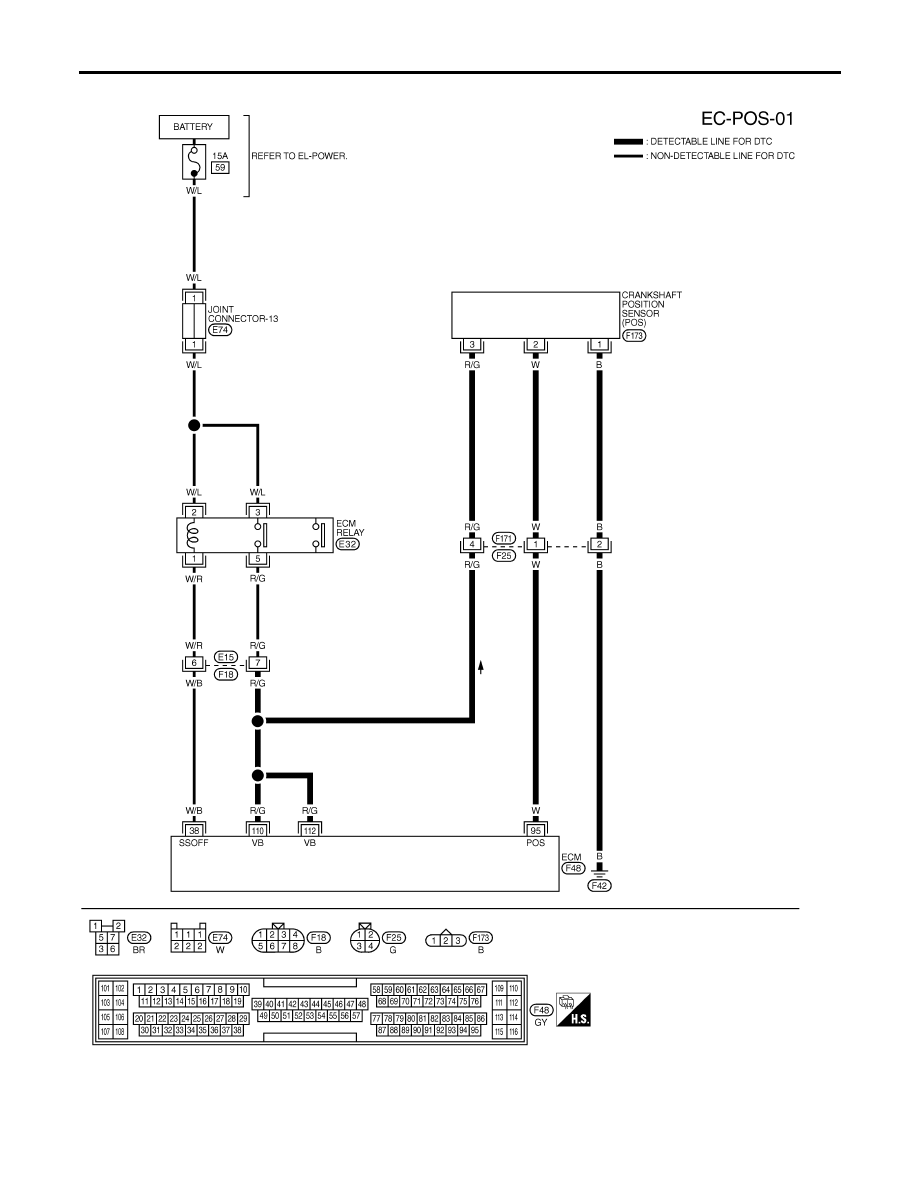

Wiring Diagram

NHEC0943

MEC551D

DTC P0335 CKP SENSOR (POS)

Wiring Diagram

EC-318

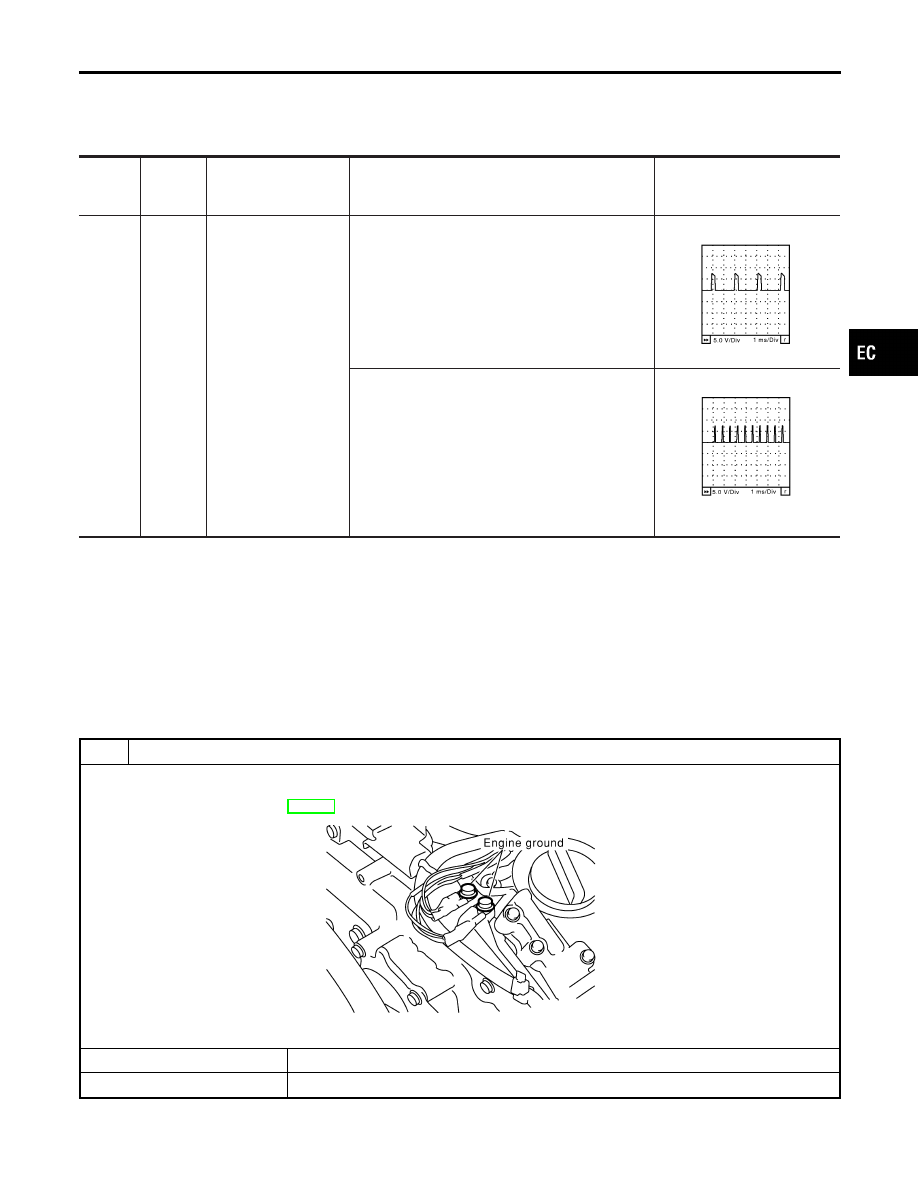

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

95

W

Crankshaft position
sensor (POS)

[Engine is running]

I

Idle speed

NOTE:
The pulse cycle changes depending on rpm at idle.

Approximately 2.4V

★

SEC035D

[Engine is running]

I

Engine speed is 2,000 rpm.

Approximately 2.3V

★

SEC036D

★

: Average voltage for pulse signal (Actual pulse signal can be confirmed by oscilloscope.)

Diagnostic Procedure

NHEC0944

1

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace ground connections.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0335 CKP SENSOR (POS)

Wiring Diagram (Cont’d)

EC-319

2

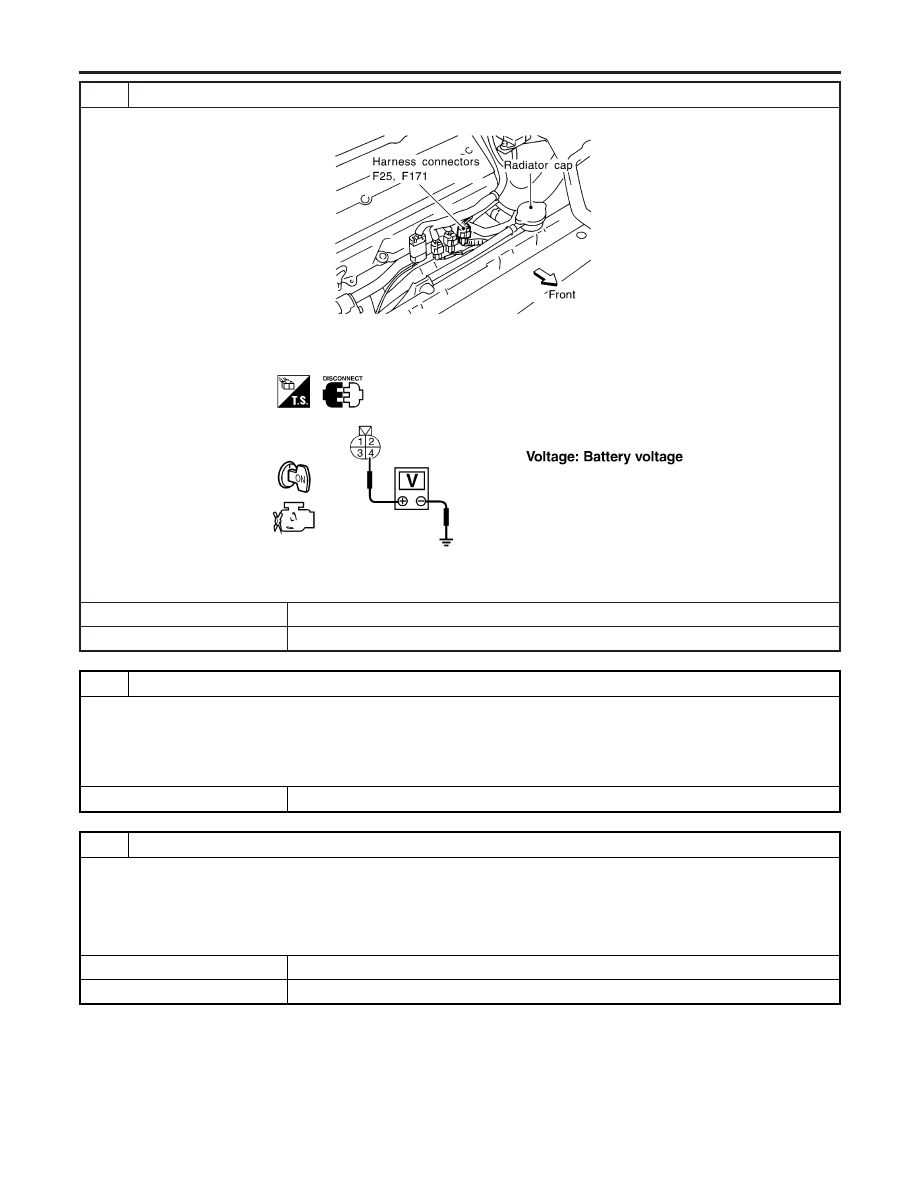

CHECK CKP SENSOR (POS) POWER SUPPLY CIRCUIT

1. Disconnect harness connectors F25, F171.

SEF511WB

2. Turn ignition switch ON.
3. Check voltage between harness connector F25 terminal 4 and ground with CONSULT-II or tester.

SEF323X

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F25, F171

I

Harness connectors E15, F18

I

Harness for open or short between ECM and harness connector F25

I

Harness for open or short between ECM relay and harness connector F25

©

Repair open circuit or short to ground or short to power in harness or connectors.

4

CHECK CKP SENSOR (POS) GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch OFF.
2. Check harness continuity between harness connector F25 terminal 2 and ground. Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

DTC P0335 CKP SENSOR (POS)

Diagnostic Procedure (Cont’d)

EC-320
