INSPECTION PROCEDURE

=NHEC0028S02

1

INSPECTION START

1. Check service records for any recent repairs that may indicate a related malfunction, or a current need for scheduled

maintenance.

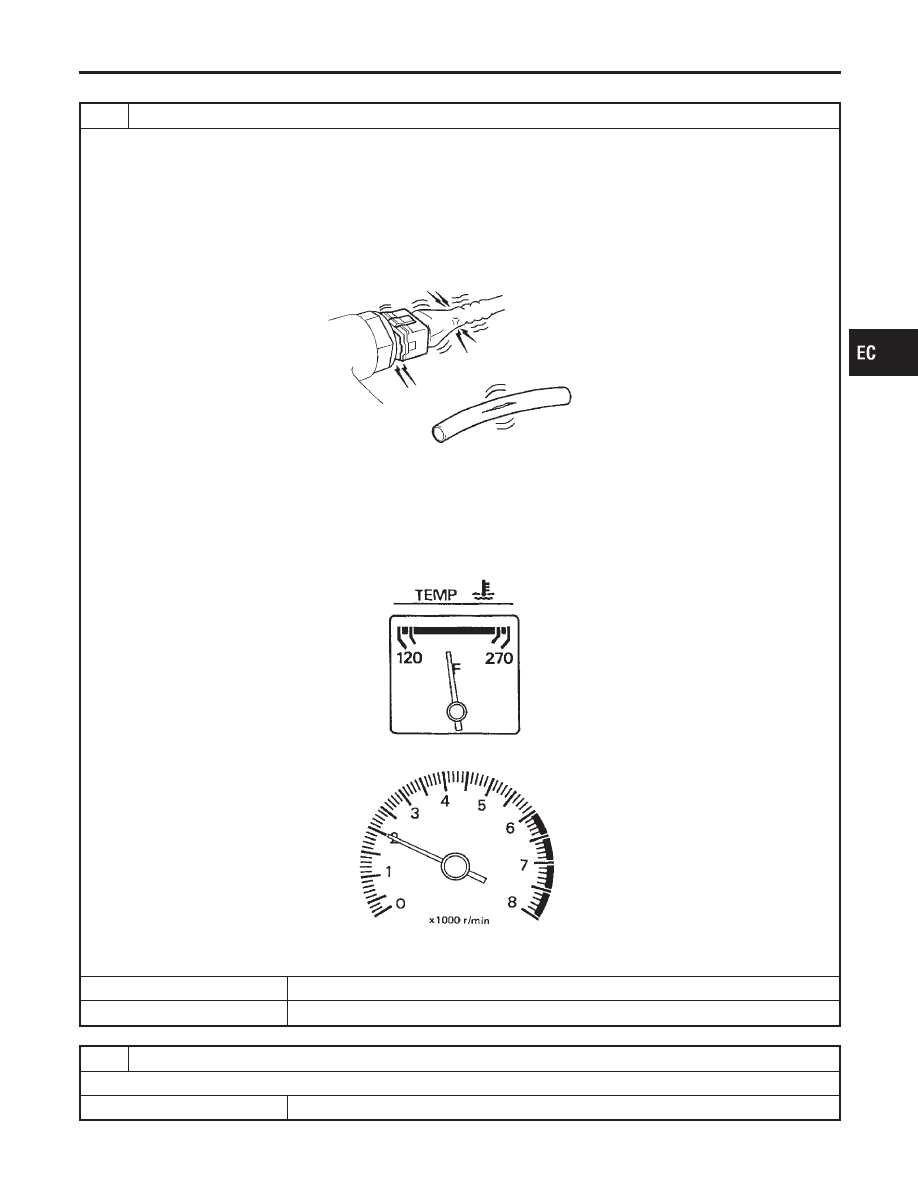

2. Open engine hood and check the following:
–

Harness connectors for improper connections

–

Wiring harness for improper connections, pinches and cut

–

Vacuum hoses for splits, kinks and improper connections

–

Hoses and ducts for leaks

–

Air cleaner clogging

–

Gasket

SEF983U

3. Confirm that electrical or mechanical loads are not applied.
–

Headlamp switch is OFF.

–

Air conditioner switch is OFF.

–

Rear window defogger switch is OFF.

–

Steering wheel is in the straight-ahead position, etc.

4. Start engine and warm it up until engine coolant temperature indicator points the middle of gauge.

Ensure engine stays below 1,000 rpm.

SEF976U

5. Run engine at about 2,000 rpm for about 2 minutes under no-load.

SEF977U

6. Make sure that no DTC is displayed with CONSULT-II or GST.

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

REPAIR OR REPLACE

Repair or replace components as necessary according to corresponding Diagnostic Procedure.

©

GO TO 3.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

BASIC SERVICE PROCEDURE

Idle Speed/Ignition Timing/Idle Mixture Ratio Adjustment (Cont’d)

EC-61

3

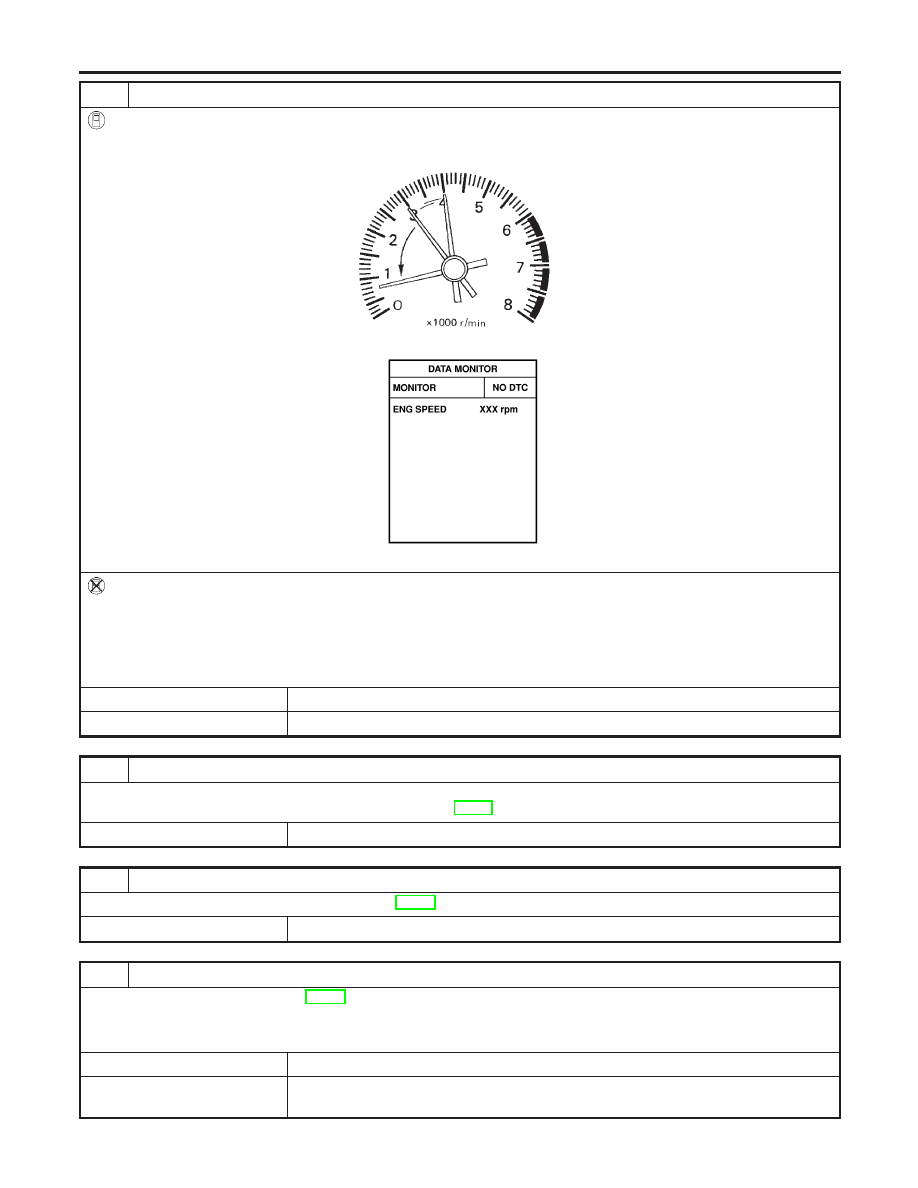

CHECK TARGET IDLE SPEED

With CONSULT-II

1. Run engine at about 2,000 rpm for about 2 minutes under no-load.
2. Rev engine (2,000 to 3,000 rpm) two or three times under no-load, then run engine at idle speed for about 1 minute.

SEF978U

3. Read idle speed in “DATA MONITOR” mode with CONSULT-II.

SEF058Y

675

±

50 rpm (in P or N position)

Without CONSULT-II

1. Run engine at about 2,000 rpm for about 2 minutes under no-load.
2. Rev engine (2,000 to 3,000 rpm) two or three times under no-load, then run engine at idle speed for about 1 minute.
3. Check idle speed.

675

±

50 rpm (in P or N position)

OK or NG

OK

©

GO TO 10.

NG

©

GO TO 4.

4

PERFORM ACCELERATOR PEDAL RELEASED POSITION LEARNING

1. Stop engine.
2. Perform “Accelerator Pedal Released Position Learning”, EC-70.

©

GO TO 5.

5

PERFORM THROTTLE VALVE CLOSED POSITION LEARNING

Perform “Throttle Valve Closed Position Learning”, EC-70.

©

GO TO 6.

6

PERFORM IDLE AIR VOLUME LEARNING

Perform “Idle Air Volume Learning”, EC-70.
Is Idle Air Volume Learning carried out successfully?

Yes or No

Yes

©

GO TO 7.

No

©

1. Follow the instruction of Idle Air Volume Learning.
2. GO TO 4.

BASIC SERVICE PROCEDURE

Idle Speed/Ignition Timing/Idle Mixture Ratio Adjustment (Cont’d)

EC-62

7

CHECK TARGET IDLE SPEED AGAIN

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Read idle speed in “DATA MONITOR” mode with CONSULT-II.

675

±

50 rpm (in P or N position)

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Check idle speed.

675

±

50 rpm (in P or N position)

OK or NG

OK

©

GO TO 10.

NG

©

GO TO 8.

8

DETECT MALFUNCTIONING PART

Check the following.

I

Check camshaft position sensor (PHASE) and circuit. Refer to ”DTC P0340, P0345 CMP SENSOR (PHASE)”, EC-323.

I

Check crankshaft position sensor (POS) and circuit. Refer to “DTC P0335 CKP SENSOR (POS)”, EC-316.

OK or NG

OK

©

GO TO 9.

NG

©

1. Repair or replace.
2. GO TO 4.

9

CHECK ECM FUNCTION

1. Substitute another known-good ECM to check ECM function. (ECM may be the cause of an incident, but this is a rare

case.)

2. Perform initialization of IVIS (NATS) system and registration of all IVIS (NATS) ignition key IDs. Refer to IVIS (INFINITI

VEHICLE IMMOBILIZER SYSTEM — NATS)”, EC-90.

©

GO TO 4.

10

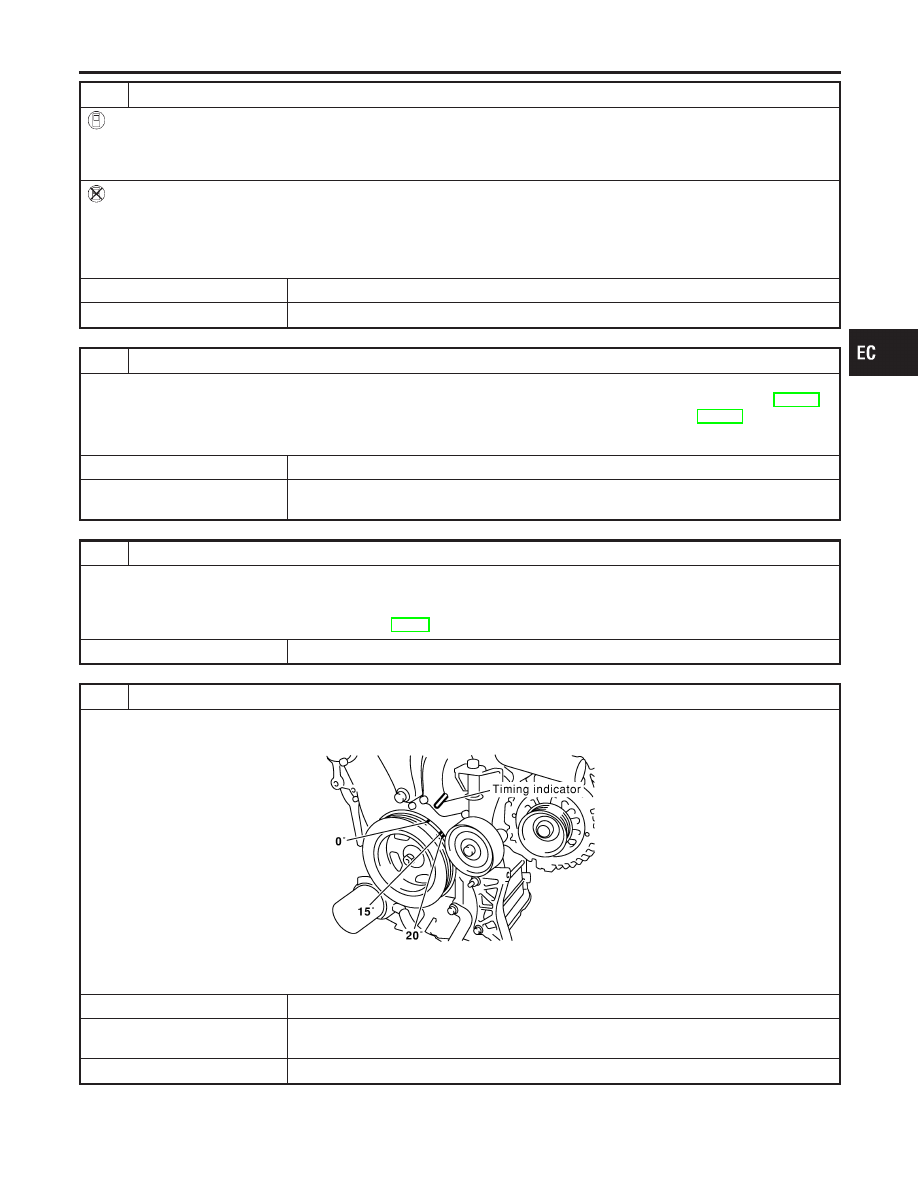

CHECK IGNITION TIMING

1. Run engine at idle.
2. Check ignition timing with a timing light.

SEC004D

15°

±

5° BTDC (in P or N position)

OK or NG

OK (With CONSULT-II)

©

GO TO 19.

OK (Without CONSULT-
II)

©

GO TO 20.

NG

©

GO TO 11.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

BASIC SERVICE PROCEDURE

Idle Speed/Ignition Timing/Idle Mixture Ratio Adjustment (Cont’d)

EC-63

11

PERFORM ACCELERATOR PEDAL RELEASED POSITION LEARNING

1. Stop engine.
2. Perform “Accelerator Pedal Released Position Learning”, EC-70.

©

GO TO 12.

12

PERFORM THROTTLE VALVE CLOSED POSITION LEARNING

Perform “Throttle Valve Closed Position Learning”, EC-70.

©

GO TO 13.

13

PERFORM IDLE AIR VOLUME LEARNING

Perform “Idle Air Volume Learning”, EC-70.
Is Idle Air Volume Learning carried out successfully?

Yes or No

Yes

©

GO TO 14.

No

©

1. Follow the instruction of Idle Air Volume Learning.
2. GO TO 4.

14

CHECK TARGET IDLE SPEED AGAIN

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Read idle speed in “DATA MONITOR” mode with CONSULT-II.

675

±

50 rpm (in P or N position)

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Check idle speed.

675

±

50 rpm (in P or N position)

OK or NG

OK

©

GO TO 15.

NG

©

GO TO 17.

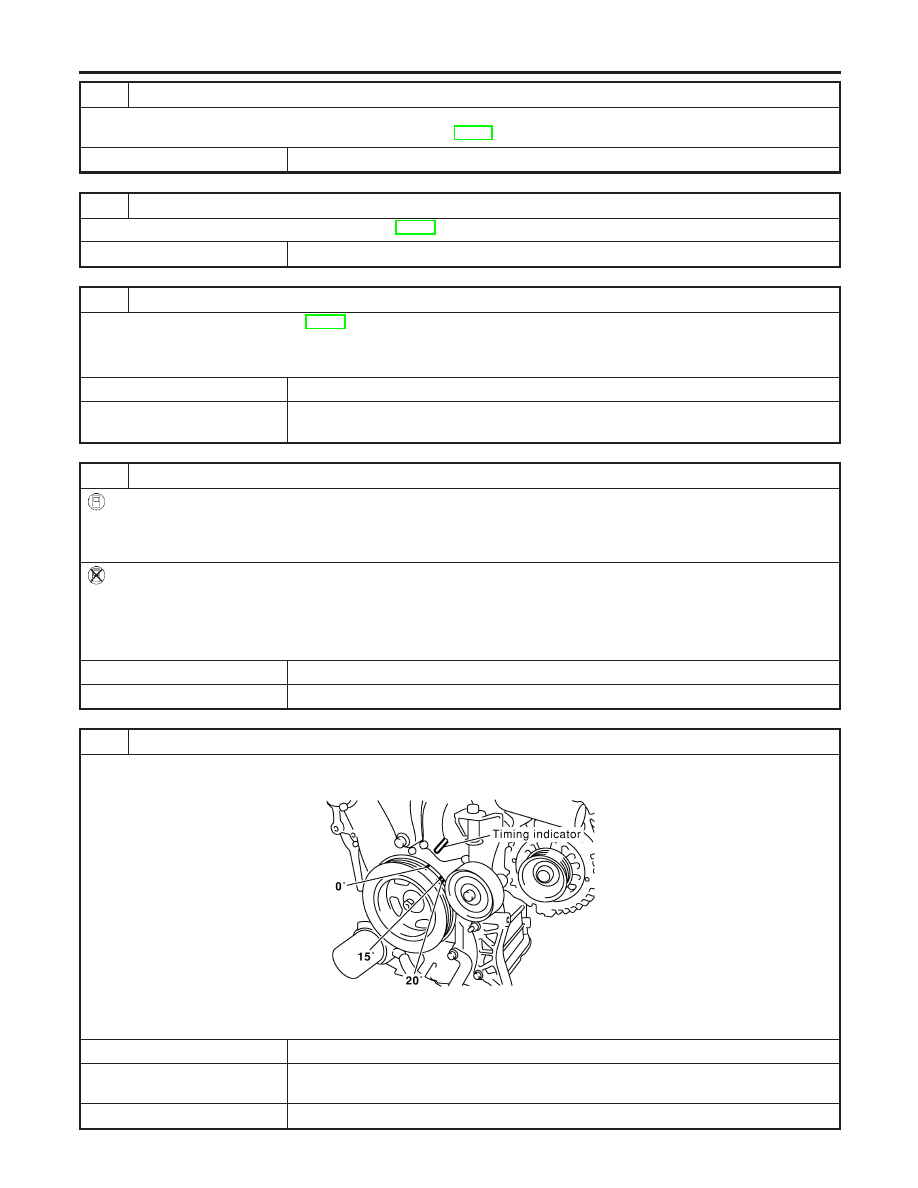

15

CHECK IGNITION TIMING AGAIN

1. Run engine at idle.
2. Check ignition timing with a timing light.

SEC004D

15°

±

5° BTDC (in P or N position)

OK or NG

OK (With CONSULT-II)

©

GO TO 19.

OK (Without CONSULT-
II)

©

GO TO 20.

NG

©

GO TO 16.
