SBR035F

Removal and Installation

NHBR0299

REMOVAL

NHBR0299S01

1.

Remove the instrument lower driver panel. Refer to INSTRU-
MENT LOWER DRIVER PANEL, BT-30.

2.

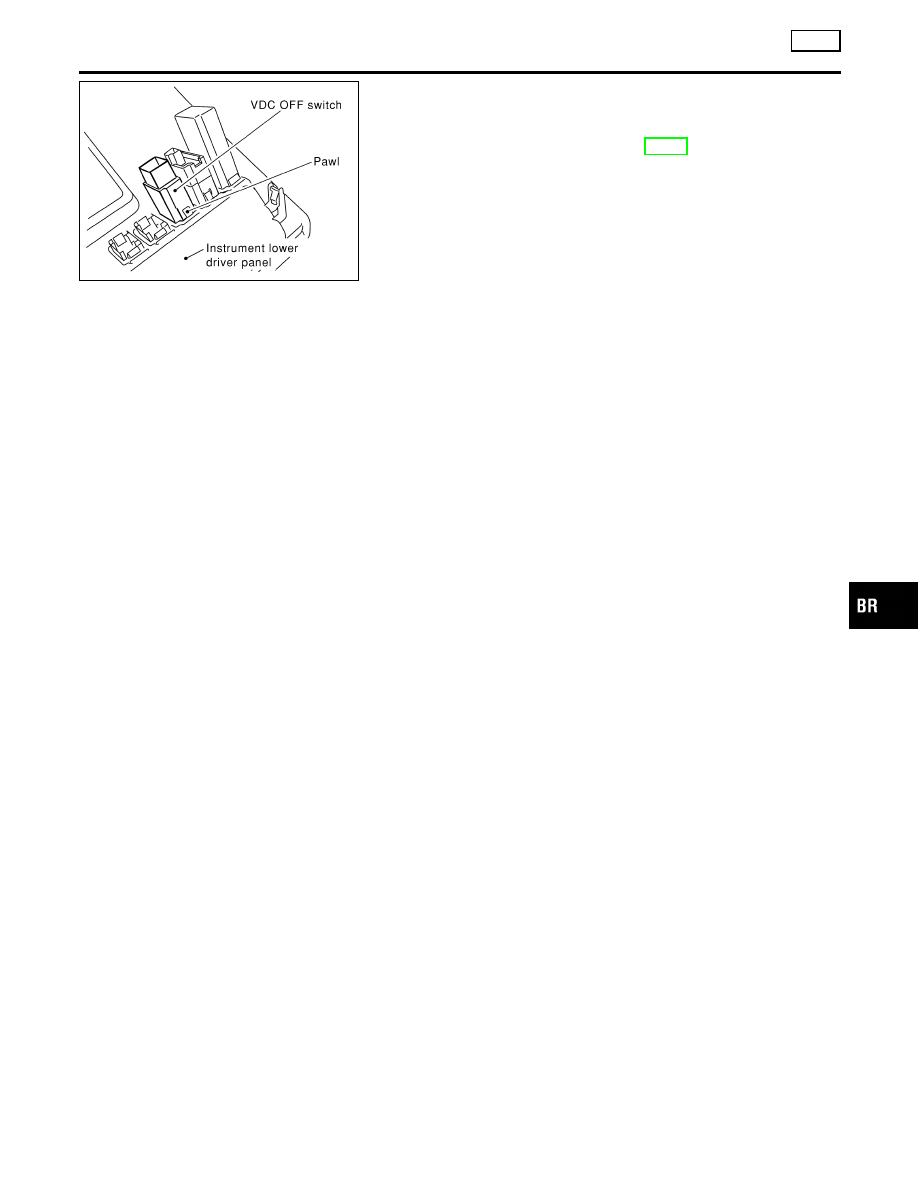

Push the VDC OFF switch’s pawls and remove the switch from
the instrument lower driver panel.

INSTALLATION

NHBR0299S02

Installation is the reverse order of removal.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

VDC OFF SWITCH

VDC

Removal and Installation

BR-169

NHBR0199

CAUTION:

Be careful not to damage sensor edge and sensor rotor teeth.
When removing the front or rear wheel hub assembly, first
remove the ABS wheel sensor from the assembly. Failure to
do so may result in damage to the sensor wires making the
sensor inoperative.

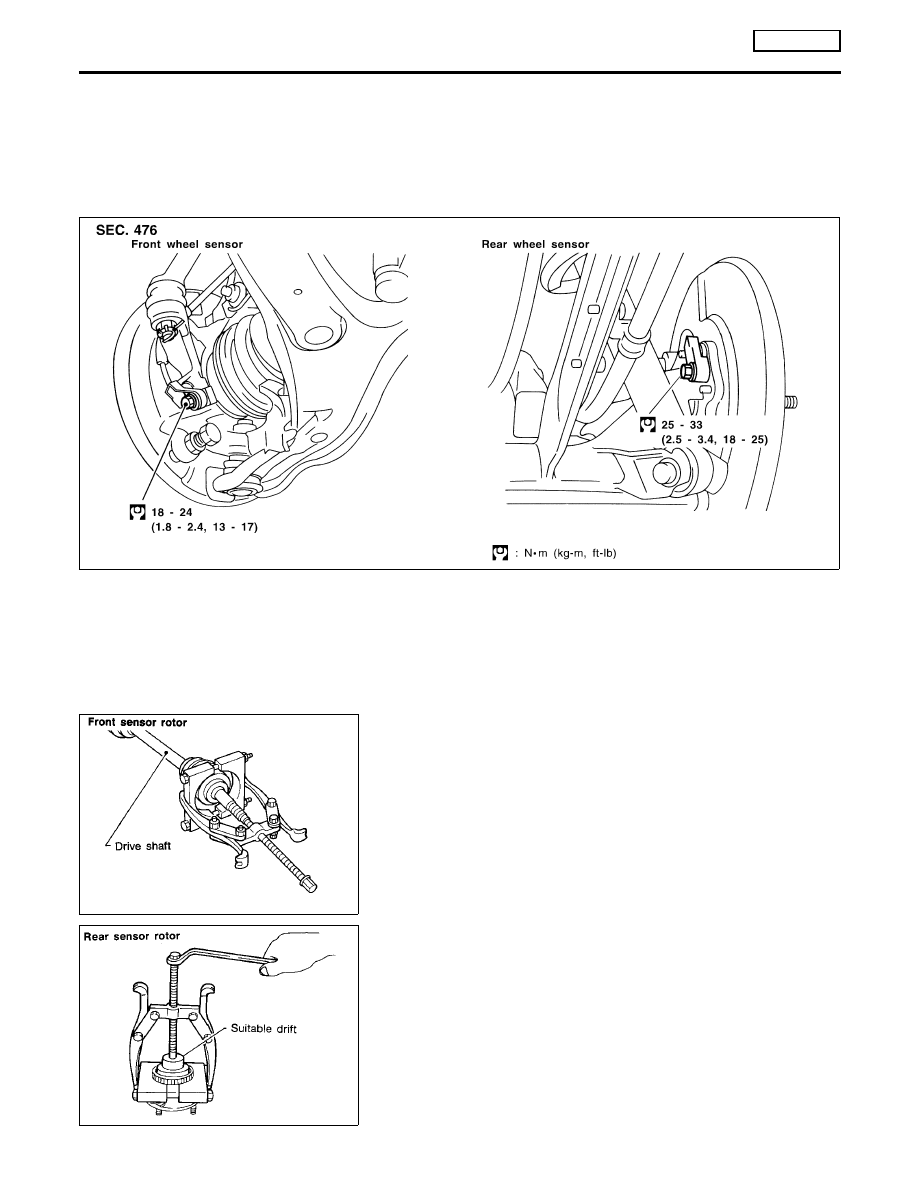

Wheel Sensors

NHBR0199S01

SBR921C

SBR984C

SBR873CA

Sensor Rotor

NHBR0199S02

REMOVAL

NHBR0199S0201

1.

Remove the drive shaft and rear wheel hub. Refer to “Drive
Shaft” and “Wheel Hub” in AX section.

2.

Remove the sensor rotor using suitable puller, drift and bear-
ing replacer.

REMOVAL AND INSTALLATION

TCS/VDC

BR-170

SBR985C

INSTALLATION

NHBR0199S0202

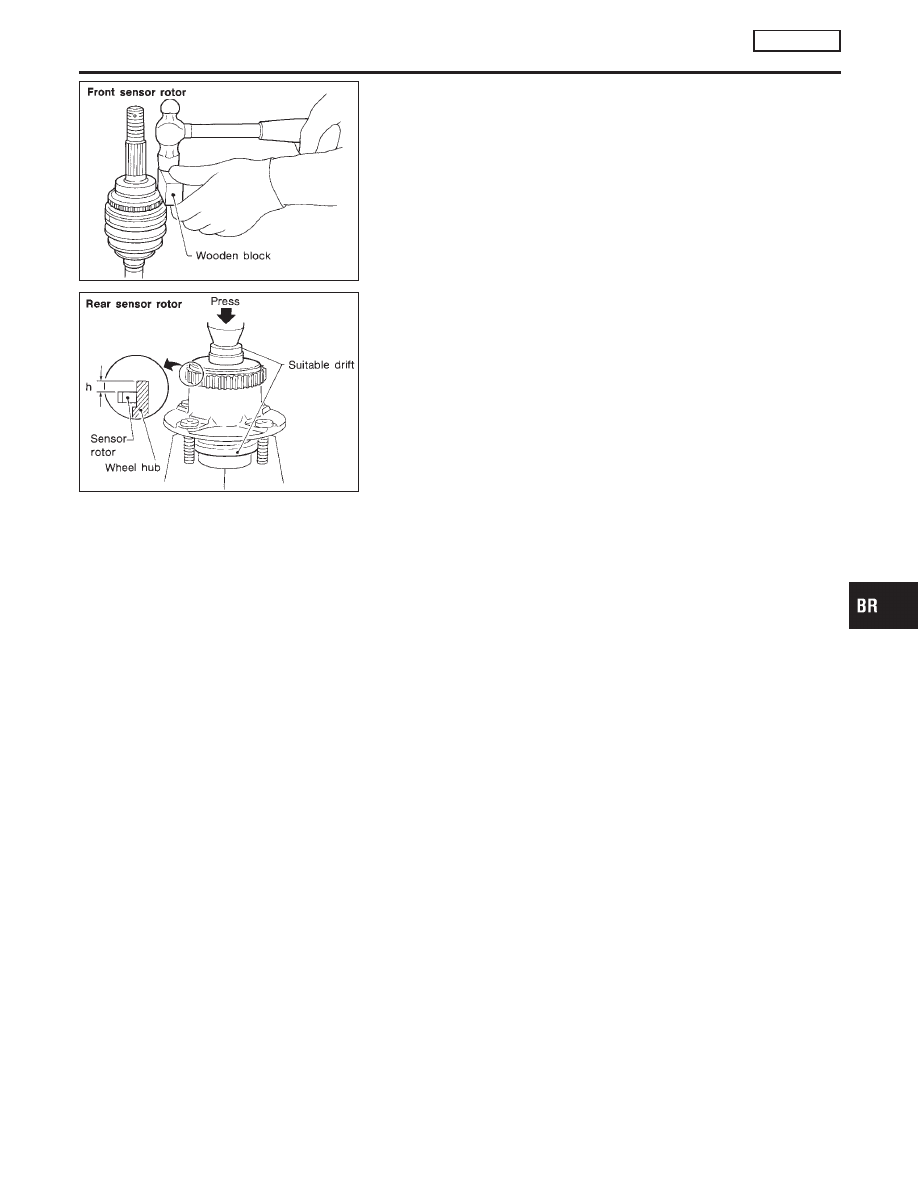

Install the sensor rotor. For front sensor rotor, use hammer and
wooden block. For rear sensor rotor, use suitable drift and press.

I

Always replace sensor rotor with new one.

SBR986C

I

Pay attention to the dimension of rear sensor rotor as show in
figure.

h: 12.5 - 13.5 mm (0.492 - 0.531 in)

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

REMOVAL AND INSTALLATION

TCS/VDC

Sensor Rotor (Cont’d)

BR-171

General Specifications

NHBR0200

Unit: mm (in)

Front brake

Brake model

CLZ25VD disc brake

Cylinder bore diameter

57.2 (2.252)

Pad
Length

×

width

×

thickness

125.6

×

46

×

9.5

(4.94

×

1.81

×

0.374)

Rotor outer diameter

×

thickness

296

×

24 (11.65

×

0.94)

Rear brake

Brake model

CL9HE disc brake

Cylinder bore diameter

33.96 (1.3370)

Pad
Length

×

width

×

thickness

89.1

×

39.5

×

10

(3.508

×

1.555

×

0.39)

Rotor outer diameter

×

thickness

278

×

9 (10.94

×

0.35)

Master cylinder

Cylinder bore diameter

23.81 (15/16)

Brake booster

Booster model

M215T

Diaphragm diameter

Primary

230 (9.06)

Secondary

205 (8.07)

Recommended brake fluid

DOT 3

Disc Brake

NHBR0201

Unit: mm (in)

Brake model

CLZ25VD

CL9HE

Pad wear limit

Minimum thickness

2.0 (0.079)

1.5 (0.059)

Rotor repair limit

Maximum runout

0.07 (0.0028)

0.07 (0.0028)

Minimum thickness

22.0 (0.866)

8.0 (0.315)

Brake Pedal

NHBR0202

Unit: mm (in)

Free height “H”*

167 - 174 (6.57 - 6.85)

Clearance “C” between pedal stopper and threaded end of stop lamp switch or ASCD switch

0.74 - 1.96 (0.0291 - 0.0772)

*: Measured from surface of dash reinforcement panel to surface of pedal pad

Parking Brake

NHBR0203

Control type

Foot lever

Number of notches
[under force of 196 N (20 kg, 44 lb)]

4 - 5

Number of notches
when warning lamp switch comes on

1

Brake Booster

NHBR0205

Unit: mm (in)

Output rod length

10.275 - 10.525 (0.4045 - 0.4144)

Clevis length (Dimension “A”)

130 (5.12)

ABS Wheel Sensor

NHBR0206

Clearance

Front

0.273 - 0.925 mm (0.0107 - 0.0364 in)

Rear

0.385 - 0.973 mm (0.0152 - 0.0383 in)

SERVICE DATA AND SPECIFICATIONS (SDS)

General Specifications

BR-172
