SAX029

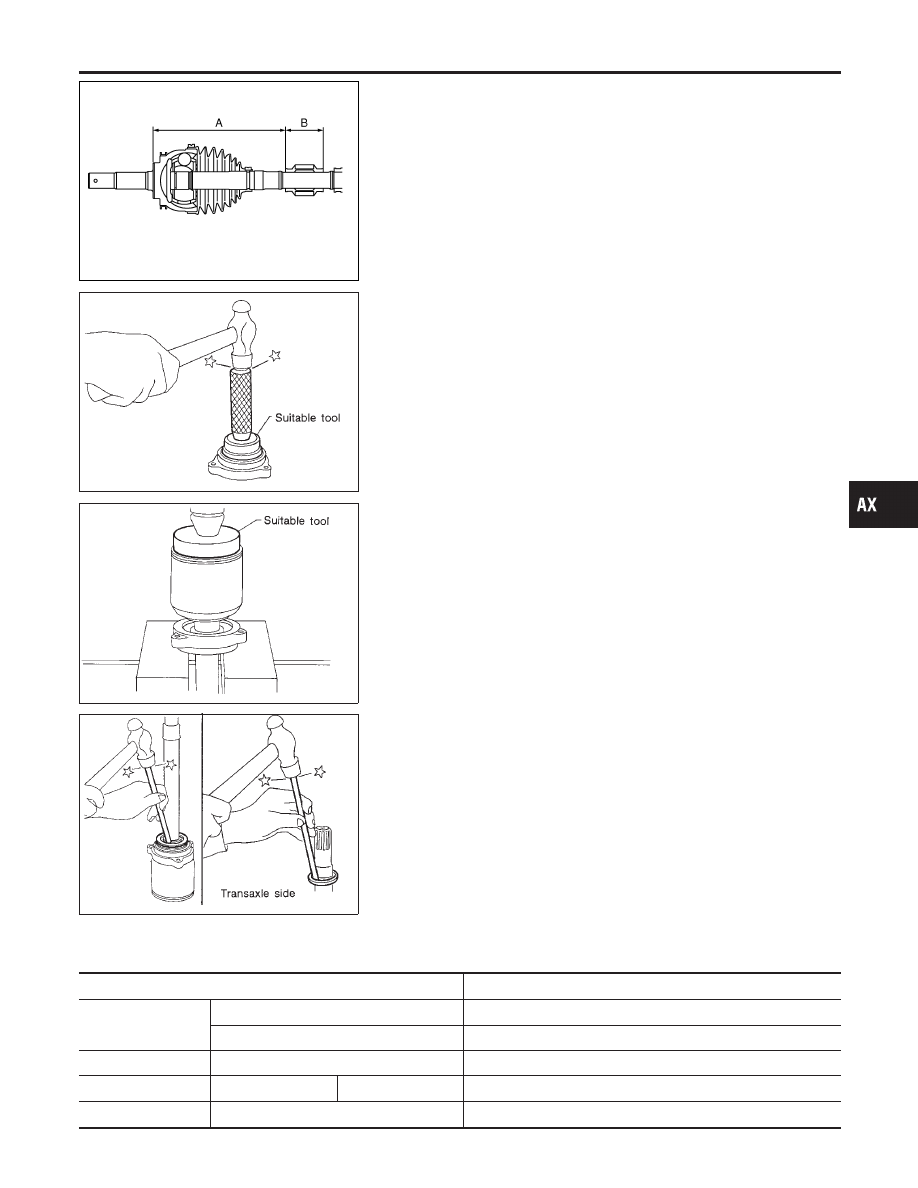

Dynamic Damper

NHAX0019S02

1.

Use new damper bands when installing.

2.

Install dynamic damper from stationary-joint side while holding
it securely.

Length:

“A”: 205 - 215 mm (8.07 - 8.46 in)
“B”: 50 mm (1.97 in)

Transaxle Side

NHAX0019S03

The joint on the transaxle side cannot be disassembled.

SFA618

Support Bearing

NHAX0019S04

I

Press bearing into retainer.

I

Install snap ring.

I

Install support bearing dust shield.

SFA694

I

Press drive shaft into bearing.

SFA444B

I

Install snap ring.

I

Install support bearing dust shield.

I

Install dust shield.

Service Data and Specifications (SDS)

DRIVE SHAFT

NHAX0020

Applied model

All

Joint type

Transaxle side

SS86

Wheel side

ZF100

Quality

Nissan genuine grease or equivalent

Grease

Capacity

g (oz)

Wheel side

115 - 125 (4.06 - 4.41)

Boot length

mm (in)

Wheel side “L

1

”

103 (4.06)

GI

MA

EM

LC

EC

FE

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT AXLE

Drive Shaft (Cont’d)

AX-15

Applied model

All

SAX030

WHEEL BEARING (FRONT)

NHAX0021

Wheel bearing axial end play limit

mm (in)

Less than 0.05 (0.0020)

Wheel bearing lock nut tightening torque

N·m (kg-m, ft-lb)

255 - 333 (26 - 34, 188 - 245)

FRONT AXLE

Service Data and Specifications (SDS) (Cont’d)

AX-16

SBR686C

Precautions

PRECAUTIONS

NHAX0022

I

When installing each rubber part, final tightening must be
carried out under unladen condition* with tires on ground.
*: Fuel, radiator coolant and engine oil full. Spare tire, jack,
hand tools and mats in designated positions.

I

Use flare nut wrench when removing or installing brake
tubes.

I

After installing removed suspension parts, check wheel
alignment.

I

Do not jack up at the trailing arm and lateral link.

I

Always torque brake lines when installing.

Preparation

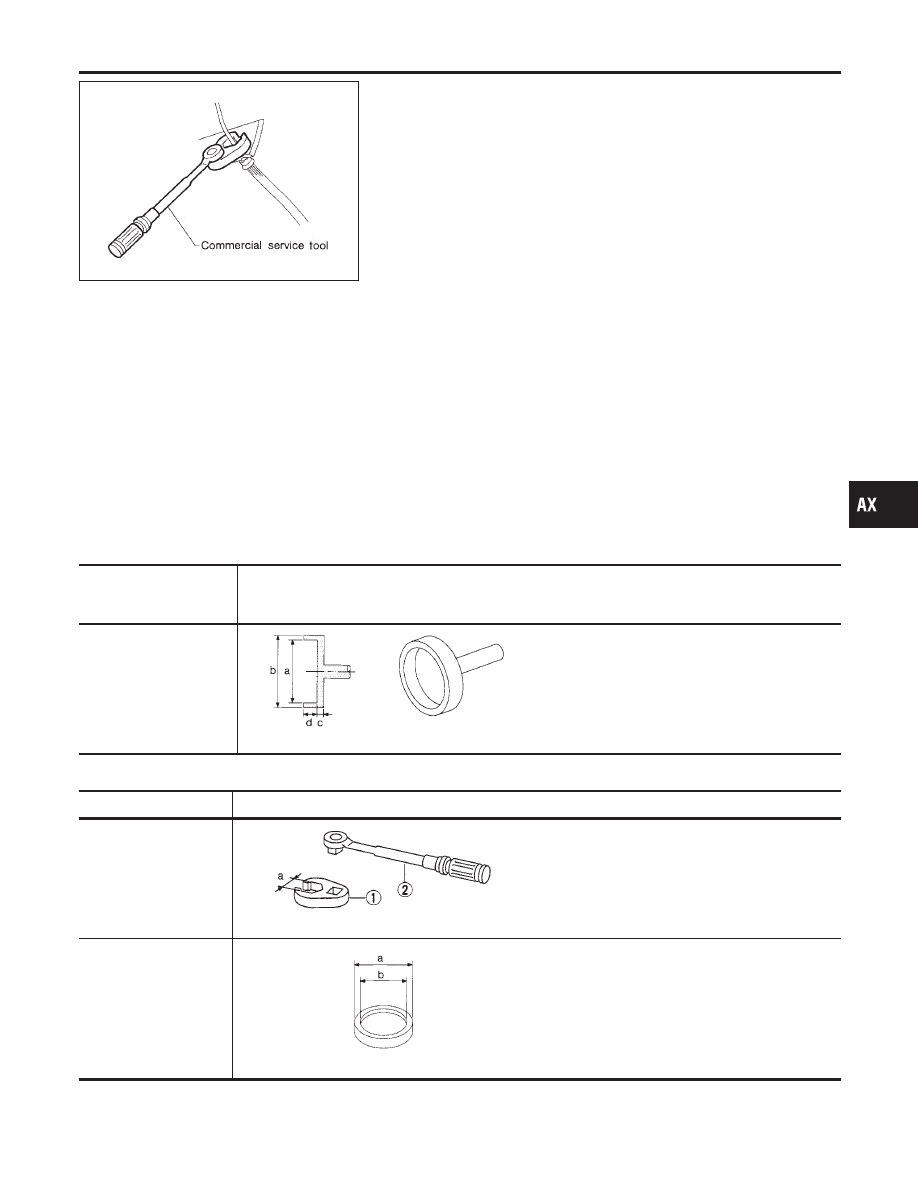

SPECIAL SERVICE TOOLS

NHAX0032

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

ST15310000
(

—

)

Drift

NT607

Install ABS sensor rotor
a: 84 mm (3.31 in) dia.
b: 96 mm (3.78 in) dia.
c: 8 mm (0.31 in)
d: 20 mm (0.79 in)

COMMERCIAL SERVICE TOOLS

NHAX0024

Tool name

Description

GG94310000
1 Flare nut crowfoot
2 Torque wrench

NT360

Removing and installing brake piping
a: 10 mm (0.39 in)

Drift

NT371

Install ABS sensor rotor
a: 75 mm (2.95 in) dia.
b: 62 mm (2.44 in) dia.

GI

MA

EM

LC

EC

FE

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REAR AXLE

Precautions

AX-17

Noise, Vibration and Harshness (NVH)
Troubleshooting

NHAX0025

Refer to “Noise, Vibration and Harshness (NVH) Troubleshooting”,
“FRONT AXLE”, AX-3.

SMA525A

On-vehicle Service

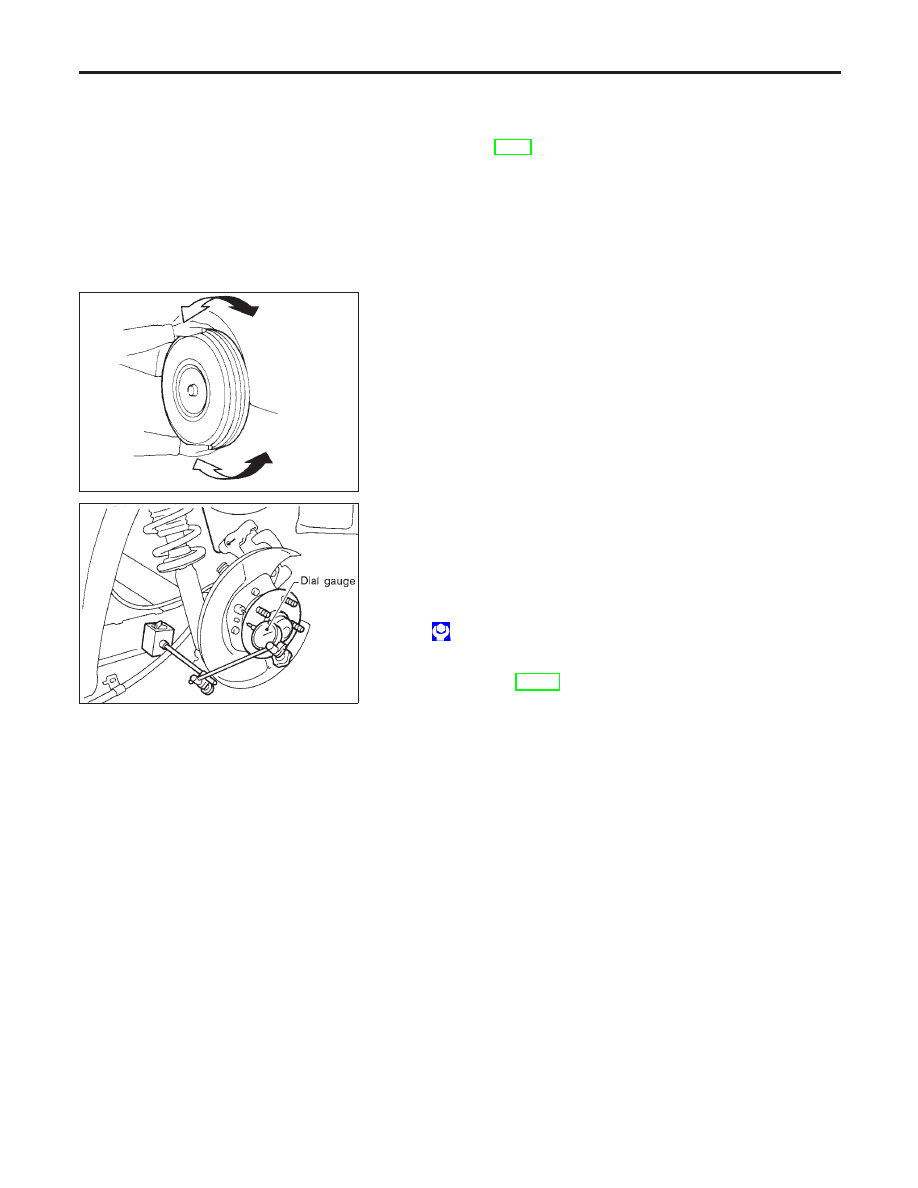

REAR AXLE PARTS

NHAX0026

Check axle and suspension parts for excessive play, wear or dam-
age.

I

Shake each rear wheel to check for excessive play.

SRA690A

REAR WHEEL BEARING

NHAX0027

I

Check axial end play.

Axial end play:

Less than 0.05 mm (0.0020 in)

I

Check that wheel hub bearings operate smoothly.

I

Check tightening torque of wheel bearing lock nut.

: 187 - 254 N·m (19 - 26 kg-m, 138 - 188 ft-lb)

I

Replace wheel bearing assembly if there is axial end play or
wheel bearing does not turn smoothly. Refer to “Wheel Hub”,
“REAR AXLE”, AX-19.
