INSTALLATION

NHAX0015

I

When removing drive shaft, do not exceed more than 22°
angle on drive shaft joint portion. Or, in doing so, try not
to excessively stretch the slide joint.

I

Do not lift the drive shaft with axle while holding only the
middle axle.

I

After tightening drive shaft or side shaft with bolts, do not
lift the drive shaft while holding only the middle axle.

I

Do not put down drive shaft while it is inserted into tran-
saxle without supporting the middle axle, wheel side joint
etc.

SFA482-C

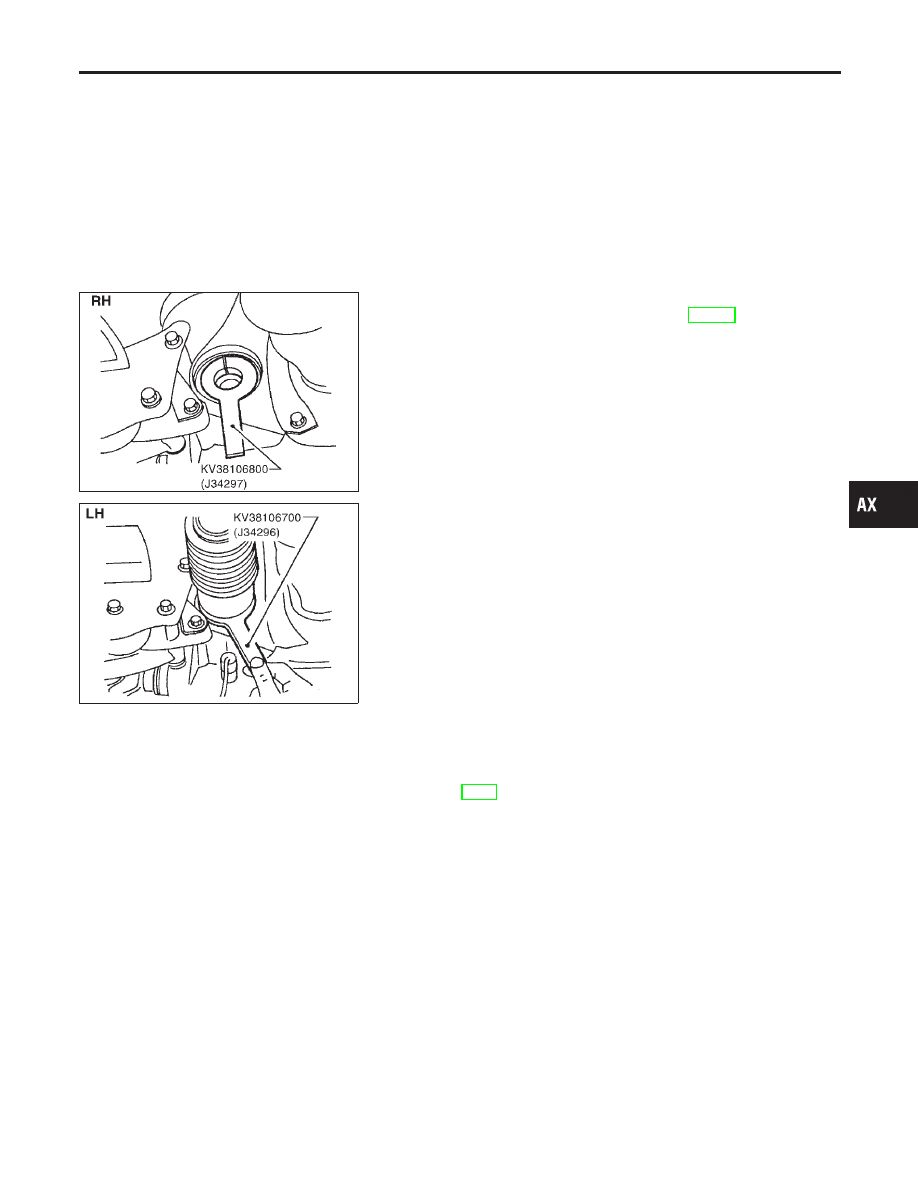

Transaxle Side

NHAX0015S01

1.

Drive a new oil seal to transaxle. Refer to MA-21, “Replacing Oil
Seal” or “Differential Side Oil Seal Replacement”, “ON-VE-
HICLE SERVICE”.

2.

Set Tool along the inner circumference of oil seal.

SFA483-C

3.

Insert drive shaft into transaxle. Be sure to properly align the
serrations and then withdraw Tool.

4.

Push drive shaft, then press-fit circular clip on the drive shaft
into circular clip groove of side gear.

5.

After its insertion, try to pull the flange out of the slide joint by
hand. If it pulls out, the circular clip is not properly meshed with
the side gear.

Wheel Side

NHAX0015S02

I

Install drive shaft into knuckle.

I

Tighten upper knuckle nut and wheel bearing lock nut. Refer
to section Installation in “Wheel Hub and Knuckle”, “FRONT
AXLE”, AX-5.

DISASSEMBLY

NHAX0017

Transaxle Side

NHAX0017S01

The joint on the transaxle side cannot be disassembled.

GI

MA

EM

LC

EC

FE

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT AXLE

Drive Shaft (Cont’d)

AX-11

SBR984C

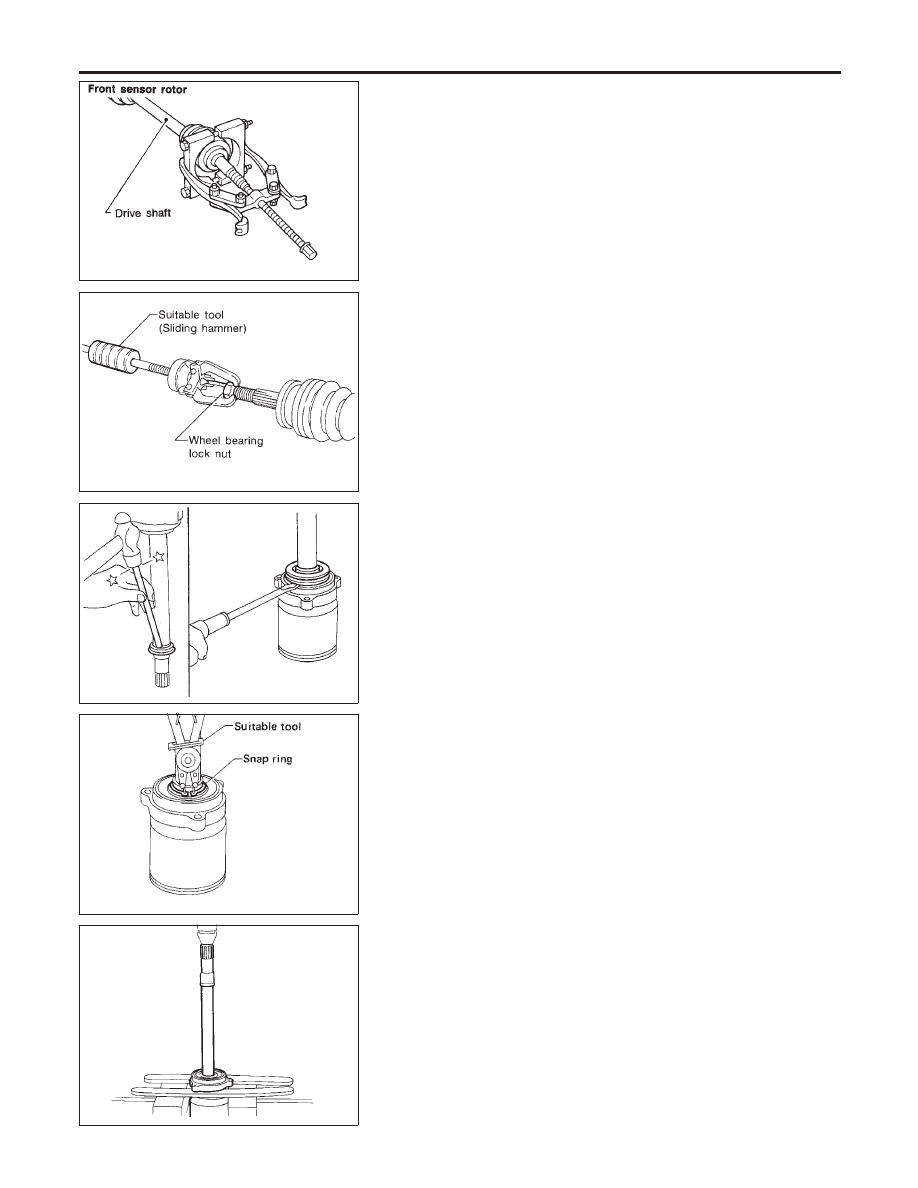

Wheel Side

NHAX0017S02

CAUTION:

The joint on the wheel side cannot be disassembled.
1.

Before separating joint assembly, put matching marks on drive
shaft and joint assembly.

2.

Remove ABS sensor rotor.

SFA092A

3.

Separate joint assembly with a suitable tool.

Be careful not to damage threads on drive shaft.
4.

Remove boot bands.

5.

Draw out boot.

SFA442B

Support Bearing

NHAX0017S03

1.

Remove dust shield.

2.

Remove support bearing dust shield.

SFA692

3.

Remove snap ring.

SFA693

4.

Press support bearing assembly off of drive shaft.

5.

Remove support bearing dust shield.

6.

Remove snap ring.

FRONT AXLE

Drive Shaft (Cont’d)

AX-12

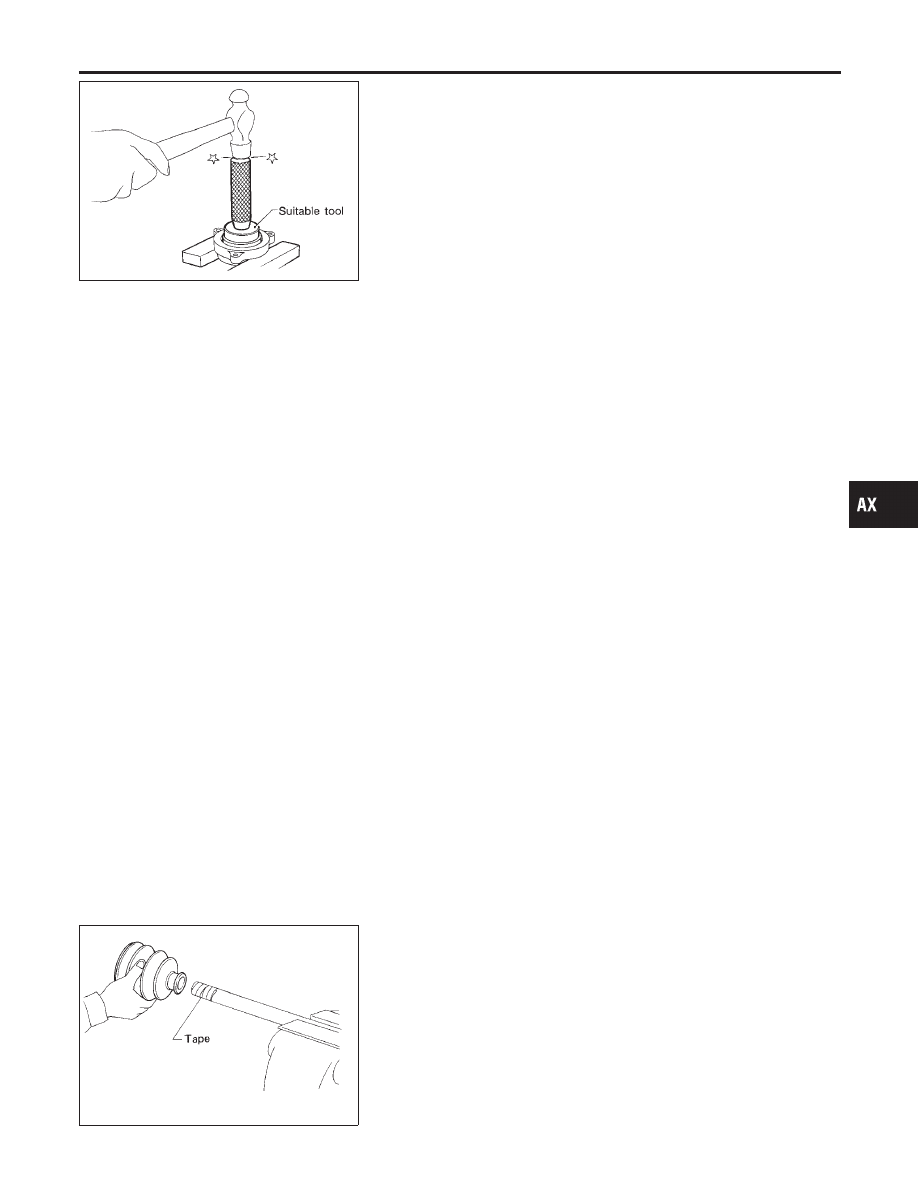

SFA617

7.

Separate support bearing from support bearing retainer.

INSPECTION

NHAX0018

Thoroughly clean all parts in cleaning solvent, and dry with
compressed air. Check parts for evidence of deformation or
other damage.

Drive Shaft

NHAX0018S01

Replace drive shaft if it is twisted or cracked.

Boot

NHAX0018S02

Check boot for fatigue, cracks or wear. Replace boot with new boot
bands.

Joint Assembly (Transaxle side)

NHAX0018S03

I

Check serration for deformation. Replace if necessary.

I

Check slide joint housing for any damage. Replace if neces-
sary.

Joint Assembly (Wheel side)

NHAX0018S04

Replace joint assembly if it is deformed or damaged.

Support Bearing

NHAX0018S05

Make sure wheel bearing rolls freely and is free from noise, cracks,
pitting or wear.

Support Bearing Bracket

NHAX0018S06

Check support bearing bracket for cracks with a magnetic explora-
tion or dyeing test.

ASSEMBLY

NHAX0019

I

After drive shaft has been assembled, ensure that it
moves smoothly over its entire range without binding.

I

Use NISSAN GENUINE GREASE or equivalent after every
overhaul.

SFA800

Wheel Side

NHAX0019S01

1.

Install boot and new small boot band on drive shaft.

Cover drive shaft serration with tape so as not to damage boot
during installation.

GI

MA

EM

LC

EC

FE

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT AXLE

Drive Shaft (Cont’d)

AX-13

SFA942A

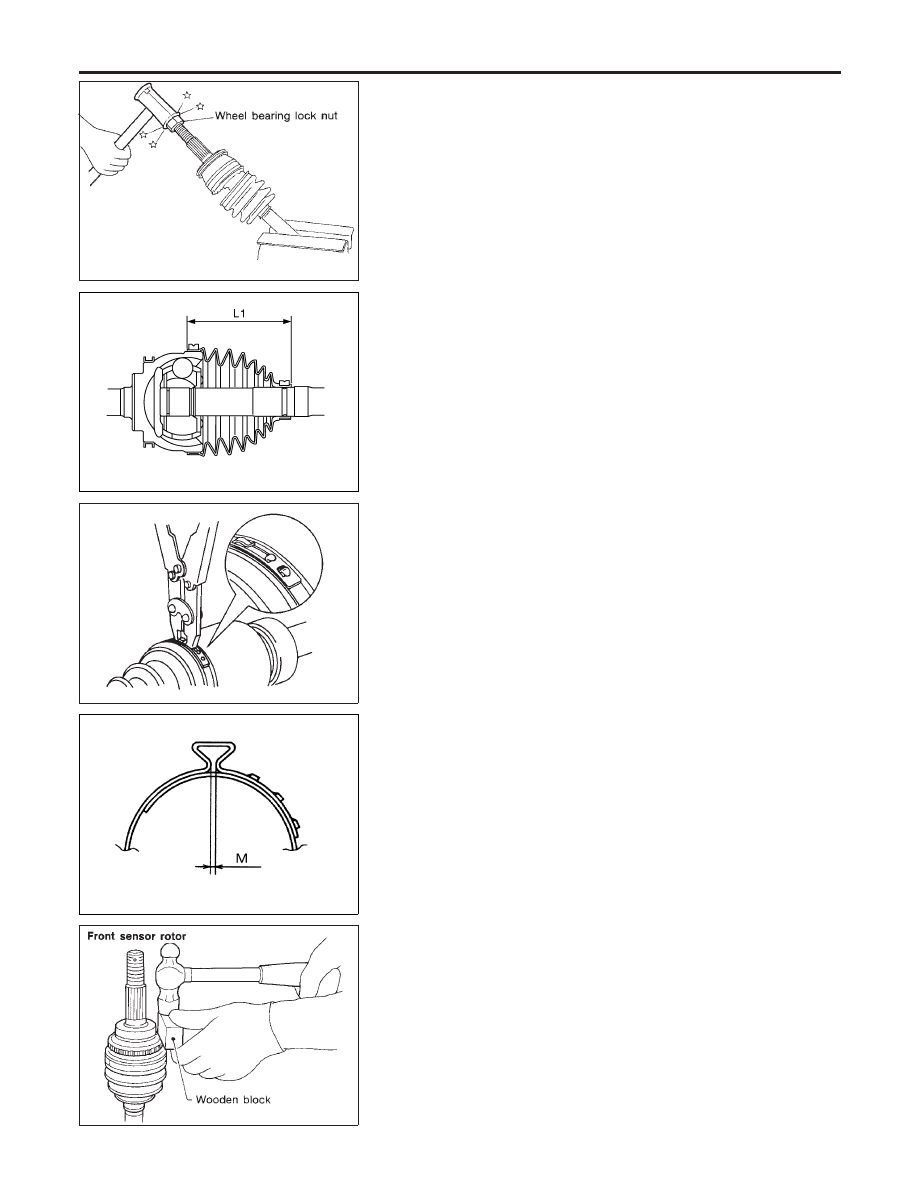

2.

Set joint assembly onto drive shaft by lightly tapping it.
Install joint assembly securely, ensuring marks which were
made during disassembly are properly aligned.

SAX028

3.

Pack drive shaft with specified amount of grease.

Specified amount of grease:

115 - 125 g (4.06 - 4.41 oz)

4.

Make sure that boot is properly installed on the drive shaft
groove.
Set boot so that it does not swell and deform when its length
is “L

1

”.

Length “L

1

”:

103 mm (4.06 in)

AFA022

5.

Lock new larger and smaller boot bands securely with a suit-
able tool.

DSF0047D

CAUTION:

Fix boot band so that dimension “M” in figure is within speci-
fication below.

Dimension “M”:

Large-diameter side:

2.0 - 3.0 mm (0.079 - 0.118 in)

Small-diameter side:

2.0 - 3.0 mm (0.079 - 0.118 in)

SBR985C

6.

Install the sensor rotor. For front sensor rotor, use hammer and
wooden block. For rear sensor rotor, use suitable drift and
press.

I

Always replace sensor rotor with new one.
