Drive Shaft

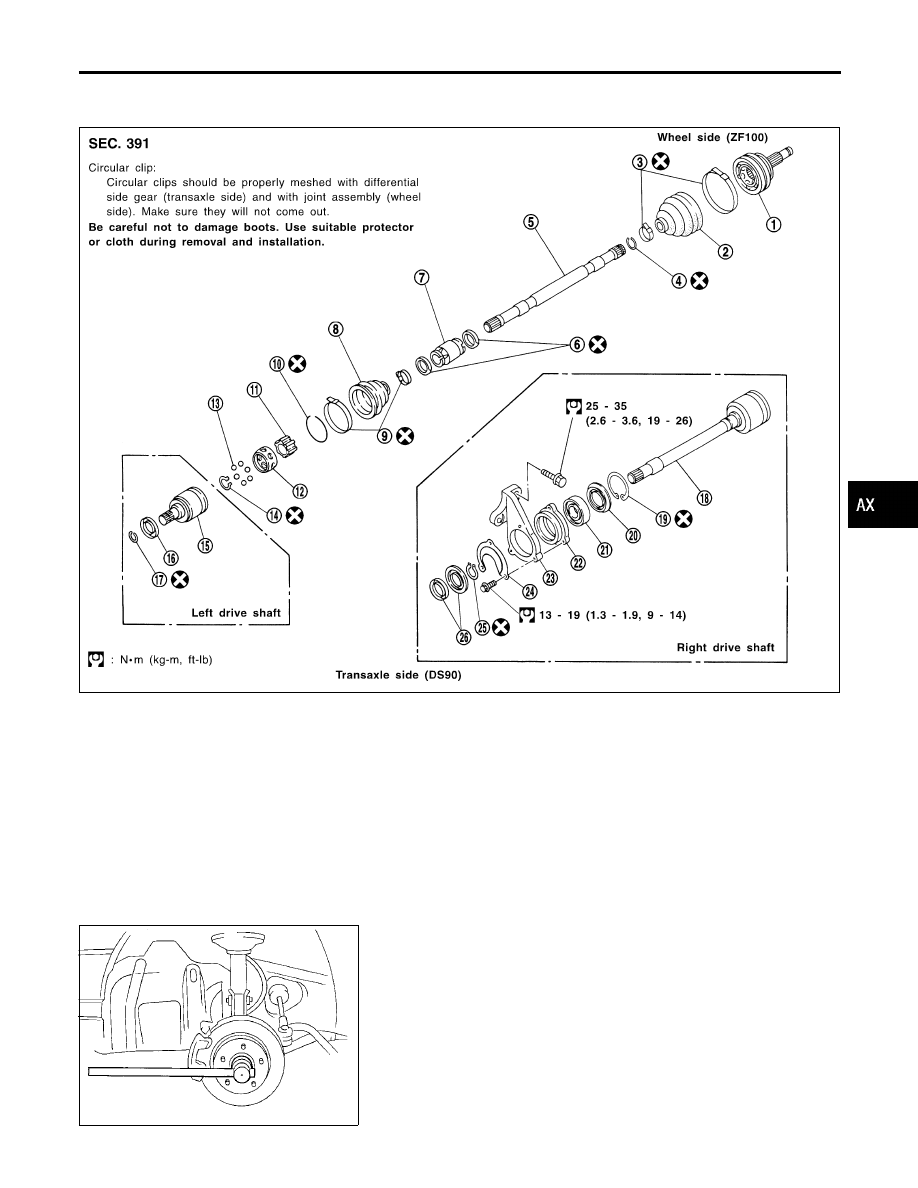

COMPONENTS

NHAX0016

SAX016

1.

Joint assembly

2.

Boot

3.

Boot band

4.

Circular clip

5.

Drive shaft

6.

Dynamic damper band

7.

Dynamic damper

8.

Boot

9.

Boot band

10. Snap ring
11. Inner race
12. Cage
13. Ball
14. Snap ring
15. Slide joint housing
16. Dust shield
17. Circular clip
18. Slide joint housing with extension

shaft

19. Snap ring
20. Dust shield
21. Support bearing
22. Support bearing retainer
23. Bracket
24. Heat-protection plate
25. Snap ring
26. Dust shield

SFA649A

REMOVAL

NHAX0014

1.

Remove wheel bearing lock nut.

Brake caliper need not be disconnected. Do not twist or
stretch brake hose when moving components.

GI

MA

EM

LC

EC

FE

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT AXLE

Drive Shaft

AX-9

SFA153B

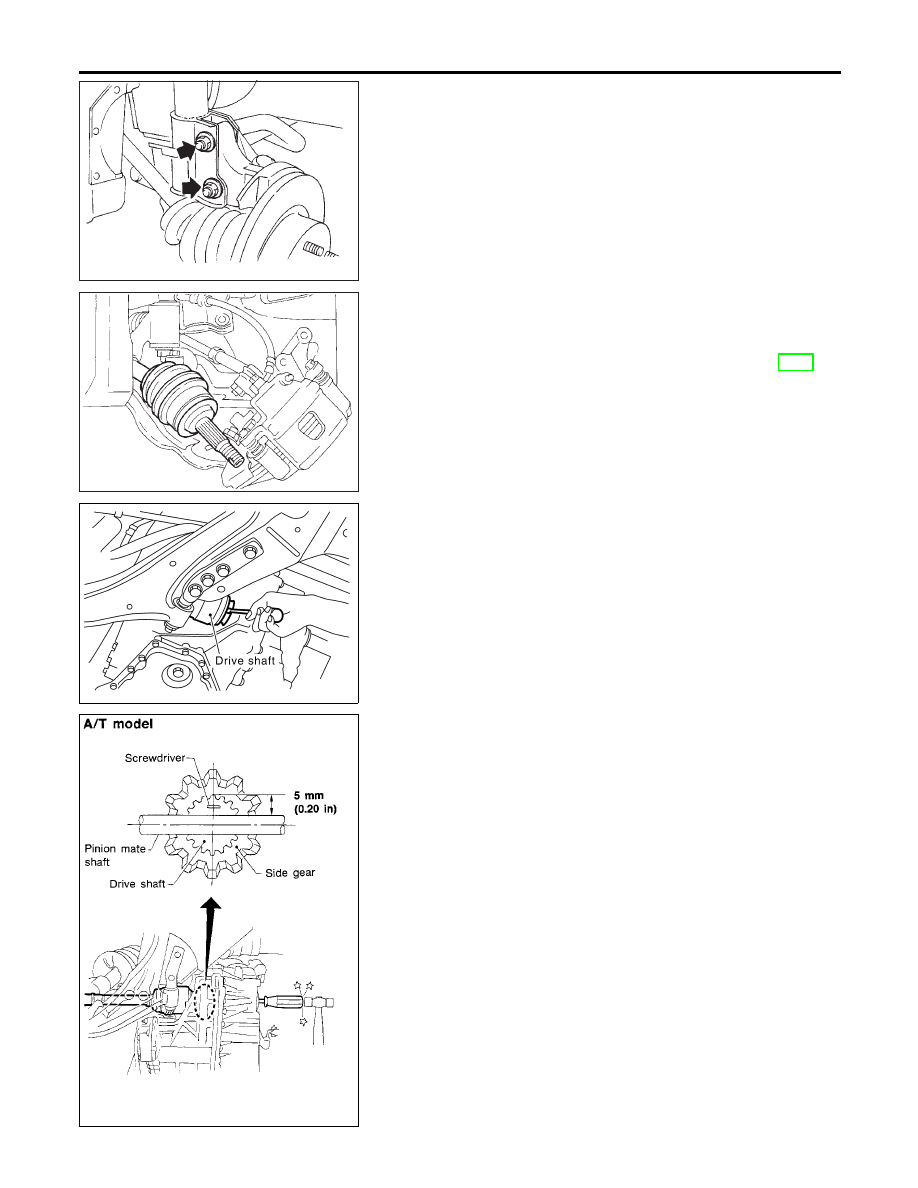

2.

Remove strut lower mount bolts.

3.

Remove brake hose clip.

SFA496B

4.

Separate drive shaft from knuckle by lightly tapping it. If it is
hard to remove, use a puller.
Cover boots with shop towel so as not to damage them
when removing drive shaft.
Refer to “Wheel Hub and Knuckle”, “FRONT AXLE”, AX-5.

SFA977B

5.

Remove right drive shaft from transaxle.

SFA730

6.

Remove left drive shaft from transaxle.

— For A/T models —

I

Insert screwdriver into transaxle opening for right drive shaft
and strike with a hammer.

Be careful not to damage pinion mate shaft and side gear.

FRONT AXLE

Drive Shaft (Cont’d)

AX-10

SFA482-C

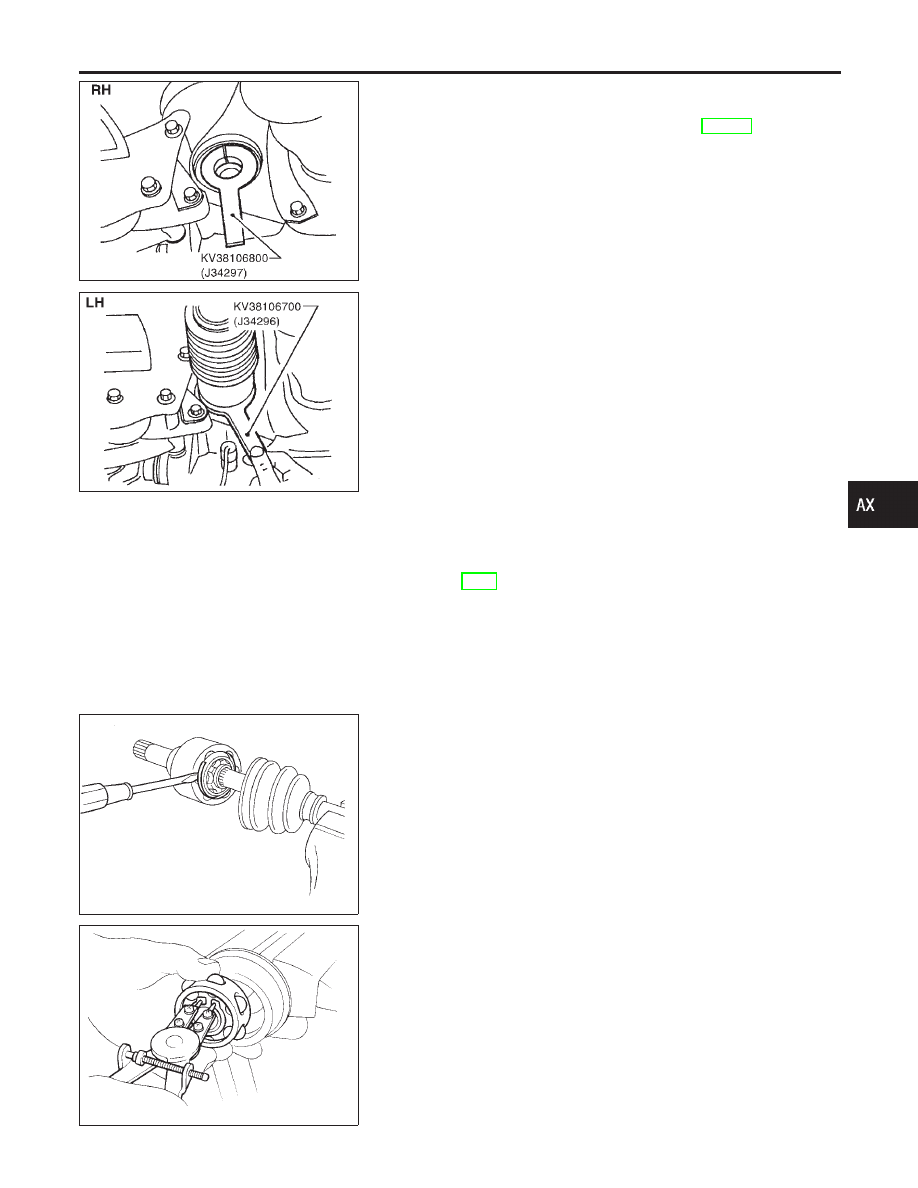

INSTALLATION

NHAX0015

Transaxle Side

NHAX0015S01

1.

Drive a new oil seal to transaxle. Refer to AT-282, “Differential
Side Oil Seal Replacement”, “ON-VEHICLE SERVICE”.

2.

Set Tool along the inner circumference of oil seal.

SFA483-C

3.

Insert drive shaft into transaxle. Be sure to properly align the
serrations and then withdraw Tool.

4.

Push drive shaft, then press-fit circular clip on the drive shaft
into circular clip groove of side gear.

5.

After its insertion, try to pull the flange out of the slide joint by
hand. If it pulls out, the circular clip is not properly meshed with
the side gear.

Wheel Side

NHAX0015S02

I

Install drive shaft into knuckle.

I

Tighten upper knuckle nut and wheel bearing lock nut. Refer
to section Installation in “Wheel Hub and Knuckle”, “FRONT
AXLE”, AX-5.

SFA476

DISASSEMBLY

NHAX0017

Transaxle Side

NHAX0017S01

1.

Remove boot bands.

2.

Put matching marks on slide joint housing and inner race,
before separating joint assembly.

3.

Remove stopper ring with a screwdriver, and pull out slide joint
housing.

SFA514A

4.

Put matching marks on inner race and drive shaft.

5.

Remove snap ring, then remove ball cage, inner race and balls
as a unit.

6.

Draw out boot.

Cover drive shaft serrations with tape so as not to damage the
boot.

GI

MA

EM

LC

EC

FE

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT AXLE

Drive Shaft (Cont’d)

AX-11

SFA092A

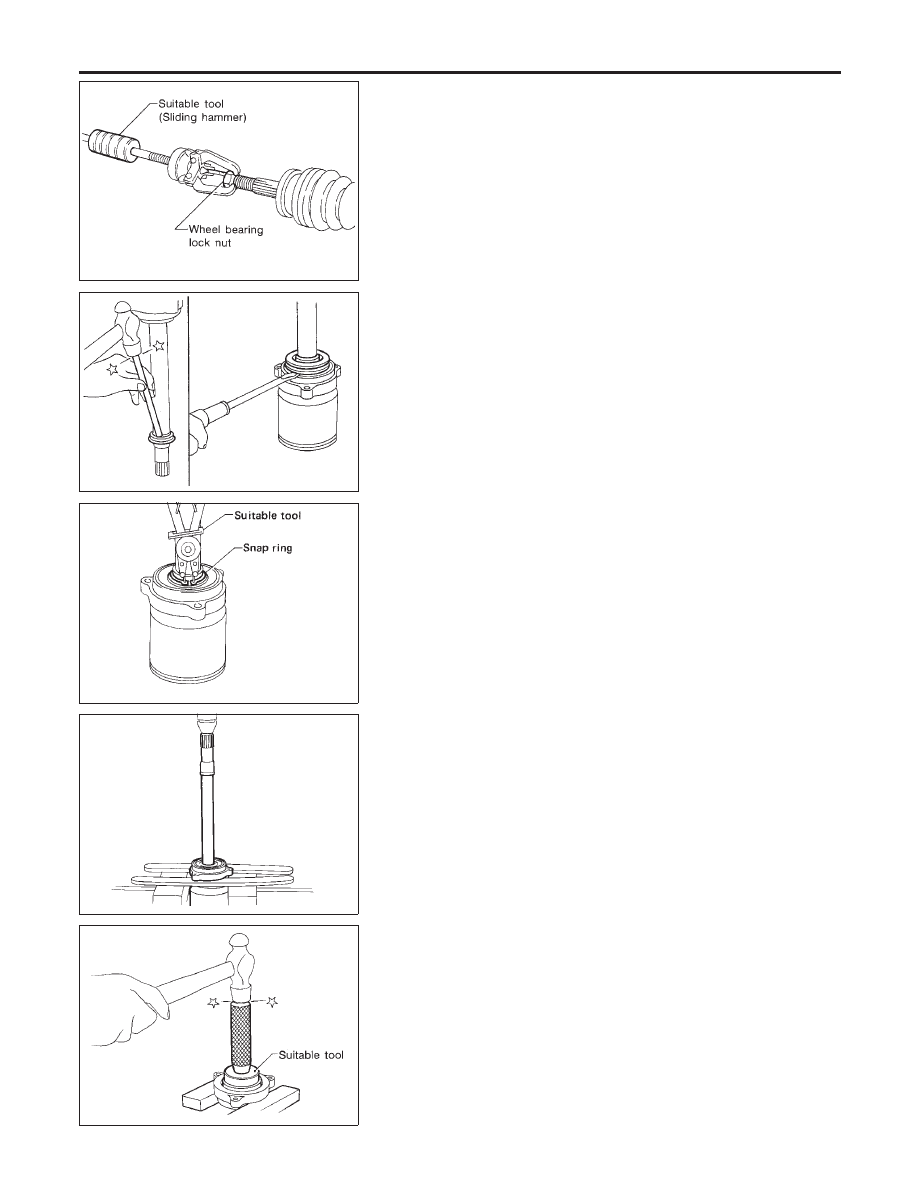

Wheel Side

NHAX0017S02

CAUTION:

The joint on the wheel side cannot be disassembled.
1.

Before separating joint assembly, put matching marks on drive
shaft and joint assembly.

2.

Separate joint assembly with a suitable tool.

Be careful not to damage threads on drive shaft.
3.

Remove boot bands.

4.

Draw out boot.

SFA442B

Support Bearing

NHAX0017S03

1.

Remove dust shield.

SFA692

2.

Remove snap ring.

SFA693

3.

Press support bearing assembly off of drive shaft.

SFA617

4.

Separate support bearing from retainer.

FRONT AXLE
