Infiniti I30 (A33). Manual - part 102

INSPECTION

NHAX0018

Thoroughly clean all parts in cleaning solvent, and dry with
compressed air. Check parts for evidence of deformation or
other damage.

Drive Shaft

NHAX0018S01

Replace drive shaft if it is twisted or cracked.

Boot

NHAX0018S02

Check boot for fatigue, cracks or wear. Replace boot with new boot
bands.

Joint Assembly (Transaxle side)

NHAX0018S03

I

Check serration for deformation. Replace if necessary.

I

Check slide joint housing for any damage. Replace if neces-
sary.

Joint Assembly (Wheel side)

NHAX0018S04

Replace joint assembly if it is deformed or damaged.

Support Bearing

NHAX0018S05

Make sure wheel bearing rolls freely and is free from noise, cracks,
pitting or wear.

Support Bearing Bracket

NHAX0018S06

Check support bearing bracket for cracks with a magnetic explora-
tion or dyeing test.

ASSEMBLY

NHAX0019

I

After drive shaft has been assembled, ensure that it
moves smoothly over its entire range without binding.

I

Use NISSAN GENUINE GREASE or equivalent after every
overhaul.

SFA800

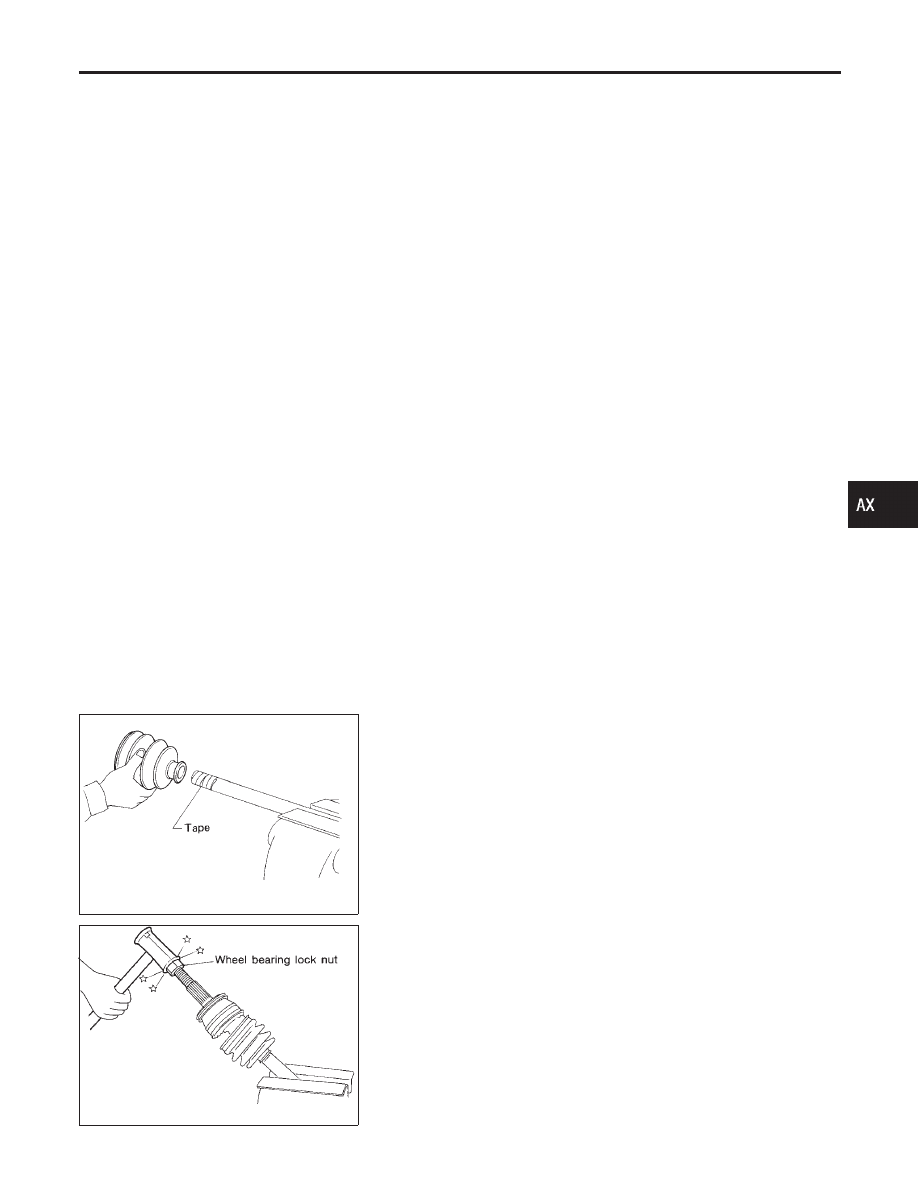

Wheel Side

NHAX0019S01

1.

Install boot and new small boot band on drive shaft.

Cover drive shaft serration with tape so as not to damage boot
during installation.

SFA942A

2.

Set joint assembly onto drive shaft by lightly tapping it.
Install joint assembly securely, ensuring marks which were
made during disassembly are properly aligned.

GI

MA

EM

LC

EC

FE

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT AXLE

Drive Shaft (Cont’d)

AX-13

SFA592B

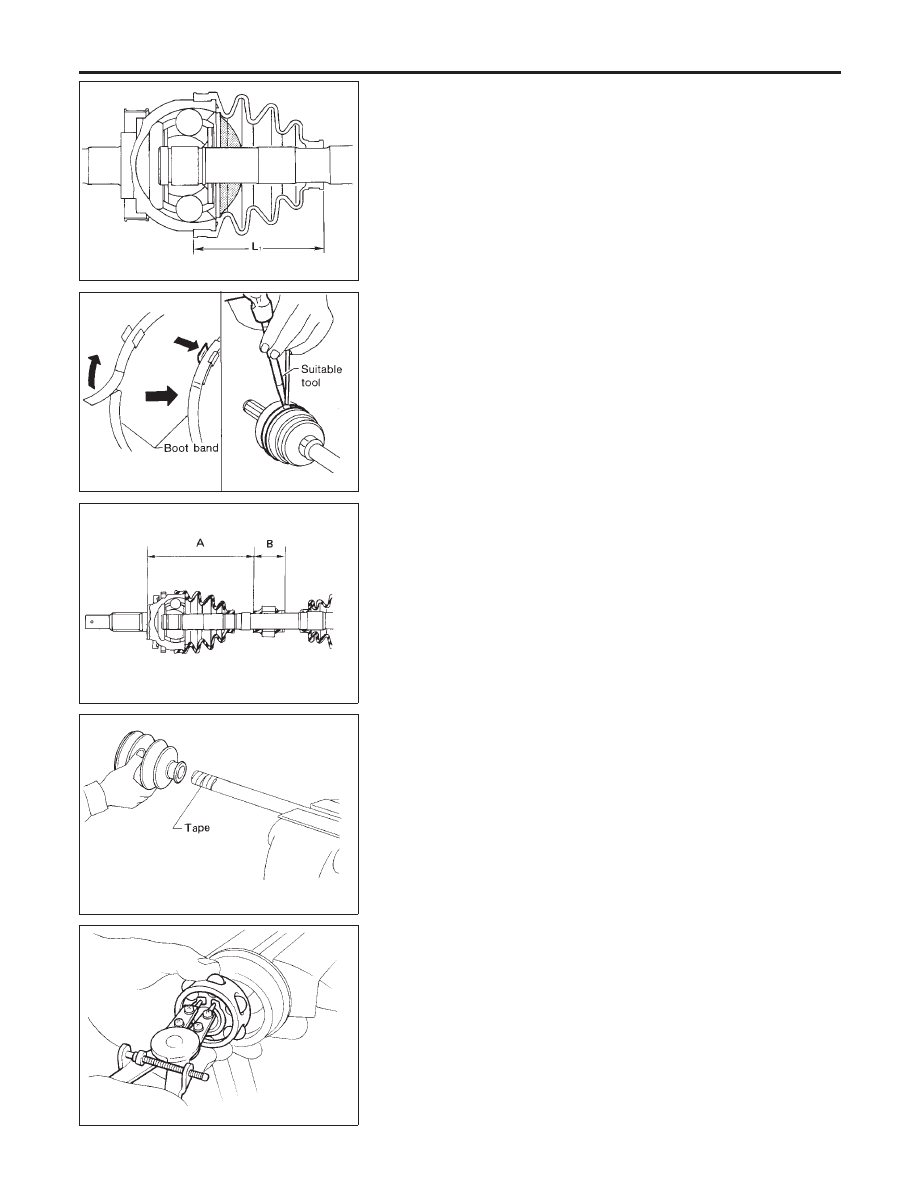

3.

Pack drive shaft with specified amount of grease.

Specified amount of grease:

135 - 145 g (4.76 - 5.11 oz)

4.

Make sure that boot is properly installed on the drive shaft
groove.
Set boot so that it does not swell and deform when its length
is “L

1

”.

Length “L

1

”:

97 mm (3.82 in)

SFA443B

5.

Lock new larger and smaller boot bands securely with a suit-
able tool.

SFA313B

Dynamic Damper

NHAX0019S02

1.

Use new damper bands when installing.

2.

Install dynamic damper from stationary-joint side while holding
it securely.

Length:

“A”: 205 - 215 mm (8.07 - 8.46 in)
“B”: 50 mm (1.97 in)

SFA800

Transaxle Side

NHAX0019S03

1.

Install boot and new small boot band on drive shaft.

Cover drive shaft serration with tape so as not to damage boot
during installation.

SFA514A

2.

Install ball cage, inner race and balls as a unit, making sure the
marks which were made during disassembly are properly
aligned.

3.

Install new snap ring.

FRONT AXLE

Drive Shaft (Cont’d)

AX-14

SFA149A

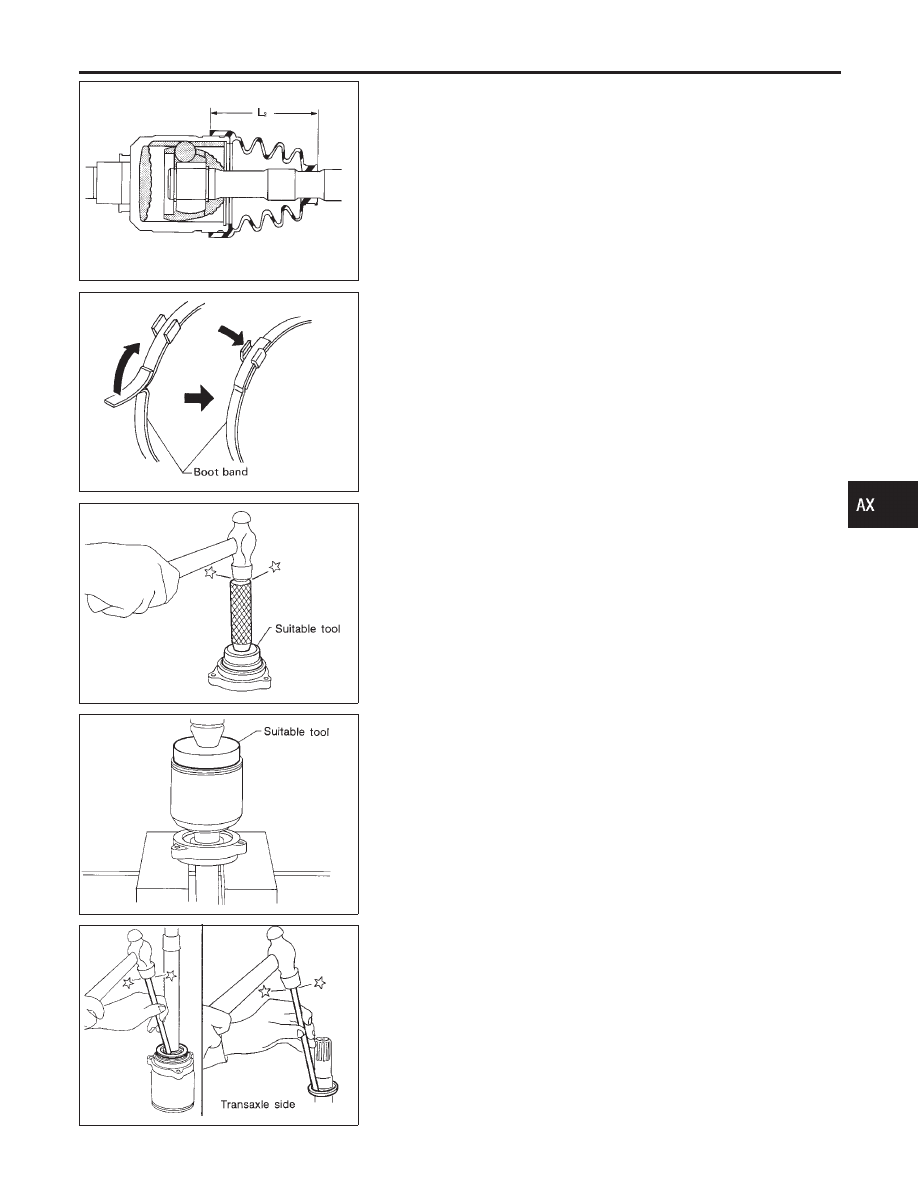

4.

Pack drive shaft with specified amount of grease.

Specified amount of grease:

165 - 175 g (5.82 - 6.17 oz)

5.

Install slide joint housing, then install new snap ring.

6.

Make sure that boot is properly installed on the drive shaft
groove.
Set boot so that it does not swell and deform when its length
is “L

2

”.

Length “L

2

”:

98 mm (3.86 in)

SFA395

7.

Lock new larger and smaller boot bands securely with a suit-
able tool.

SFA618

Support Bearing

NHAX0019S04

I

Press bearing into retainer.

SFA694

I

Press drive shaft into bearing.

SFA444B

I

Install snap ring.

I

Install new dust shield.

GI

MA

EM

LC

EC

FE

AT

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT AXLE

Drive Shaft (Cont’d)

AX-15

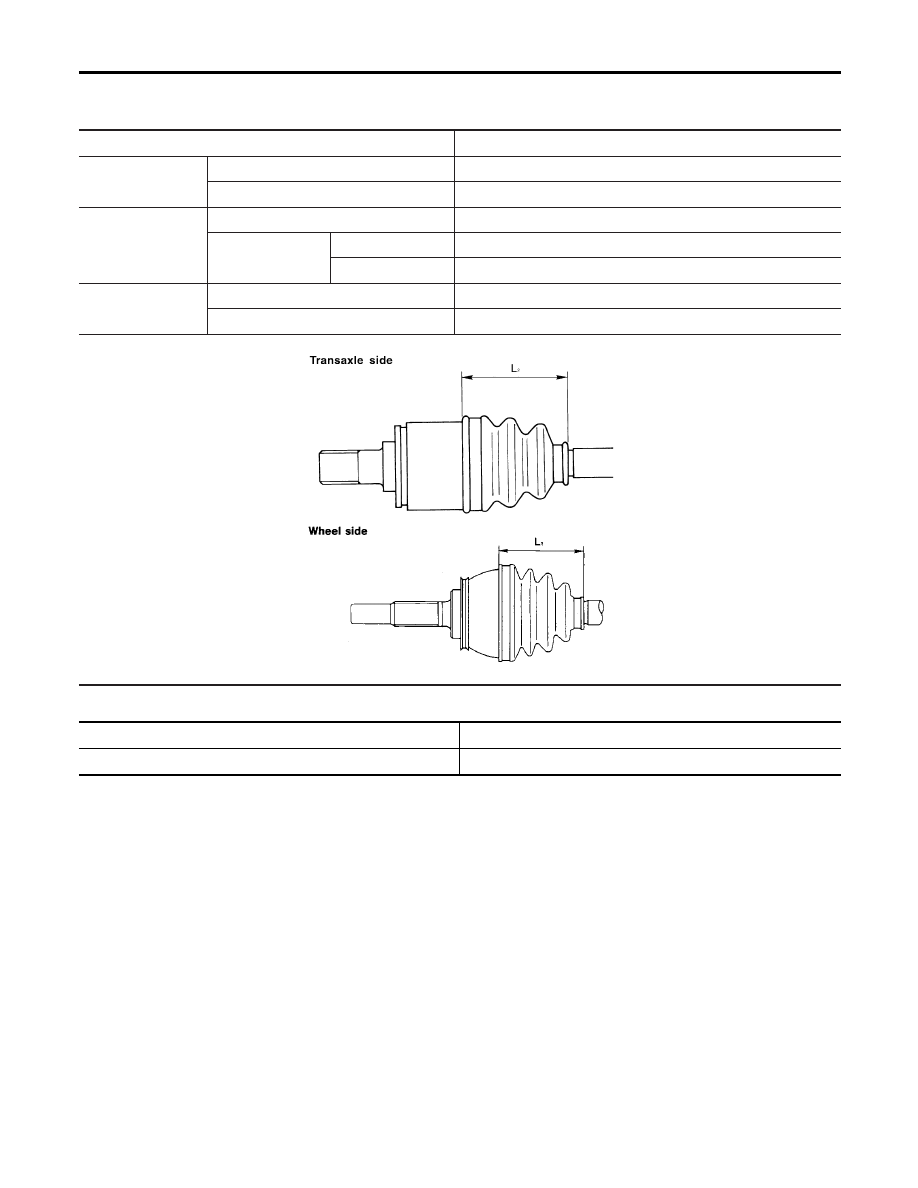

Service Data and Specifications (SDS)

DRIVE SHAFT

=NHAX0020

Applied model

All

Joint type

Transaxle side

DS90

Wheel side

ZF100

Grease

Quality

Nissan genuine grease or equivalent

Capacity

g (oz)

Transaxle side

165 - 175 (5.82 - 6.17)

Wheel side

135 - 145 (4.76 - 5.11)

Boot length

mm (in)

Transaxle side “L

2

”

98 (3.86)

Wheel side “L

1

”

97 (3.82)

SFA961AA

SFA962A

WHEEL BEARING (FRONT)

NHAX0021

Wheel bearing axial end play limit

mm (in)

0.05 (0.0020)

Wheel bearing lock nut tightening torque

N·m (kg-m, ft-lb)

255 - 333 (26 - 34, 188 - 245)

FRONT AXLE

Service Data and Specifications (SDS)

AX-16
