ЗАМЕНА ЛАМП ЗАДНЕГО КОМБИНИ-
РОВАННОГО ФОНАРЯ

G270D01TG

1-  Задний стоп-сигнал

2 - Задний габаритный огонь

3 - Указатель поворота

4 - Лампа заднего хода

5 - Задний противотуманный фонарь   (до-

полнительное оборудование)

Задний стоп-сигнал

ПРИМЕЧАНИЕ:
Приозводить  замену  ламы  (диодного
типа)  заднего  стоп-сигнала  рекоменду-
ется на СТО официального дилера .

ЗАМЕНА ЛАМП ПЕРЕДНИХ
УКАЗАТЕЛЕЙ ПОВОРОТА

HTG5045

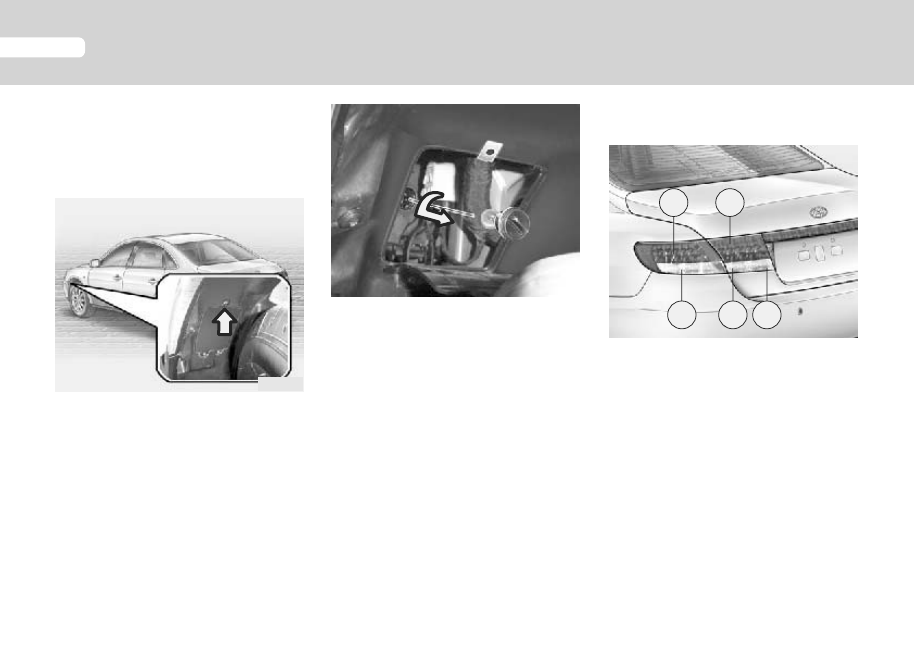

1. Откройте капот  и отсоедините “минусо-

вую” клемму от аккумуляторной батареи

2. Выверните руль в соответствующую сто-

рону, чтобы открыть доступ к защитному

люку, расположенному в передней части

колесной арки.

3. При помощи соответствующей отвертки

отверните крепежные винты и снимите

защитный люк.

HTG5046

4. Извлеките лампу, поворачивая ее про-

тив часовой стрелки.

5. Установите новую лампу.

3

2

4

5

1

5

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

32

5

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

3.  Извлеките лампу и установите новую.

Лампа заднего хода

2.  Используя  соответствующую  отвертку,

снимите внутреннюю защитную панель

крышки багажного отделения.

Указатели поворота

1.  Откройте крышку багажного отделения.

2.  Повернув против часовой стрелки фик-

сатор,  снимите  пластиковую  крышку  в

задней части багажного отделения.

1.  Откройте крышку багажного отделения.

G270D04TG

G270D05TG

OTG048836

  33

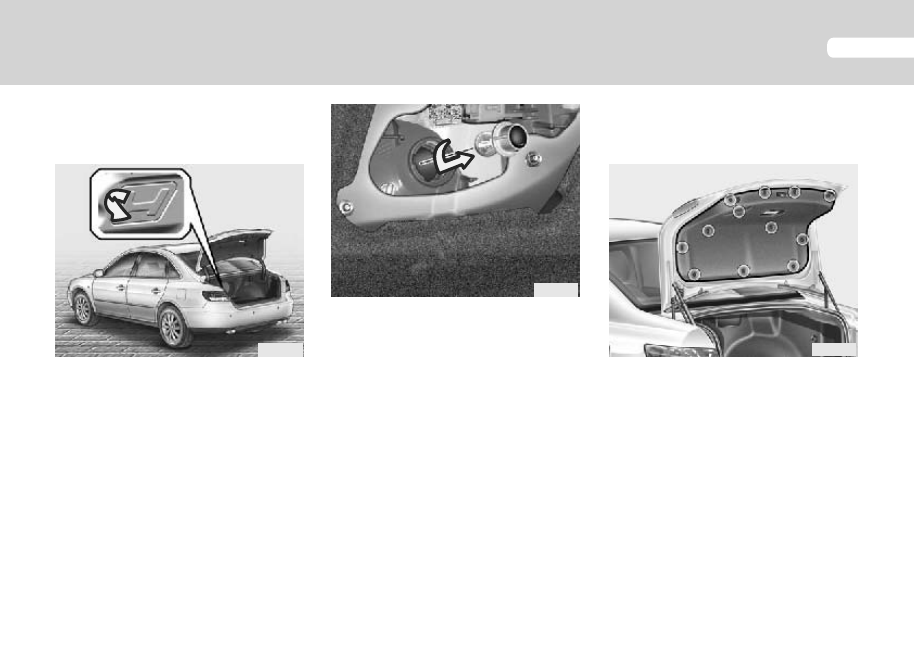

2.  При помощи плоской отвертки снимите

пластиковый  рассеиватель,  располо-

женный  на  задней  панели  багажного

отделения.

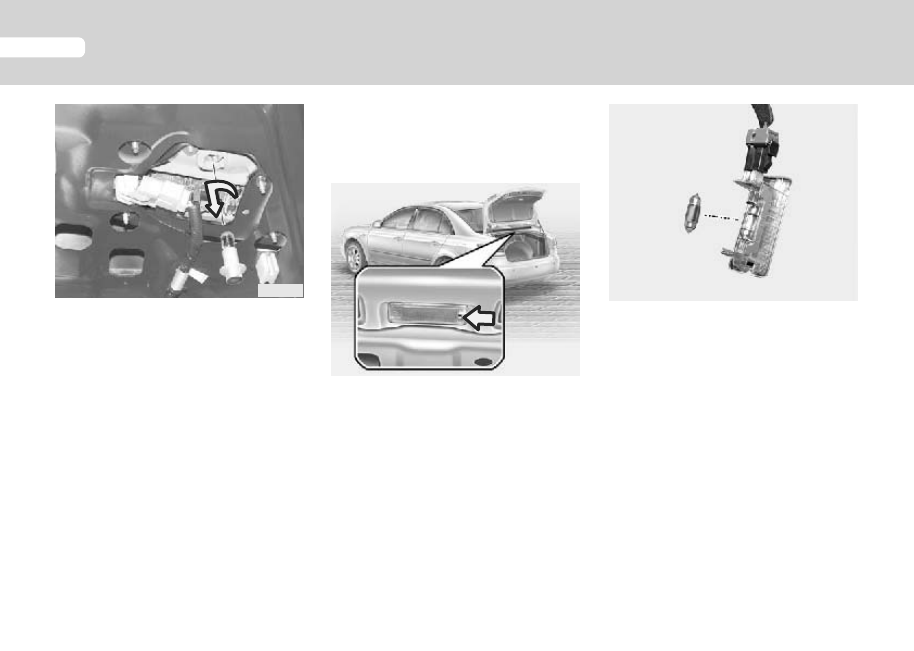

3.  Заменить перегоревшую лампу.

ЗАМЕНА ЛАМПЫ ОСВЕЩЕНИЯ
БАГАЖНОГО ОТДЕЛЕНИЯ

3.  Поворачивая  против  часовой  стрелки,

извлеките лампу.

4.  Установите новую лампу.

HTG5030

Задний противотуманный фонарь

ПРИМЕЧАНИЕ:
Приозводить  замену  ламы  (диодного
типа)  заднего  противотуманного  фона-
ря рекомендуется на СТО официального
дилера.

1.  Откройте крышку багажного отделения.

HTG5031

G270C01MC

5

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

34

5

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

G270E02TG

ЗАМЕНА ЛАМП ОСВЕЩЕНИЯ САЛОНА

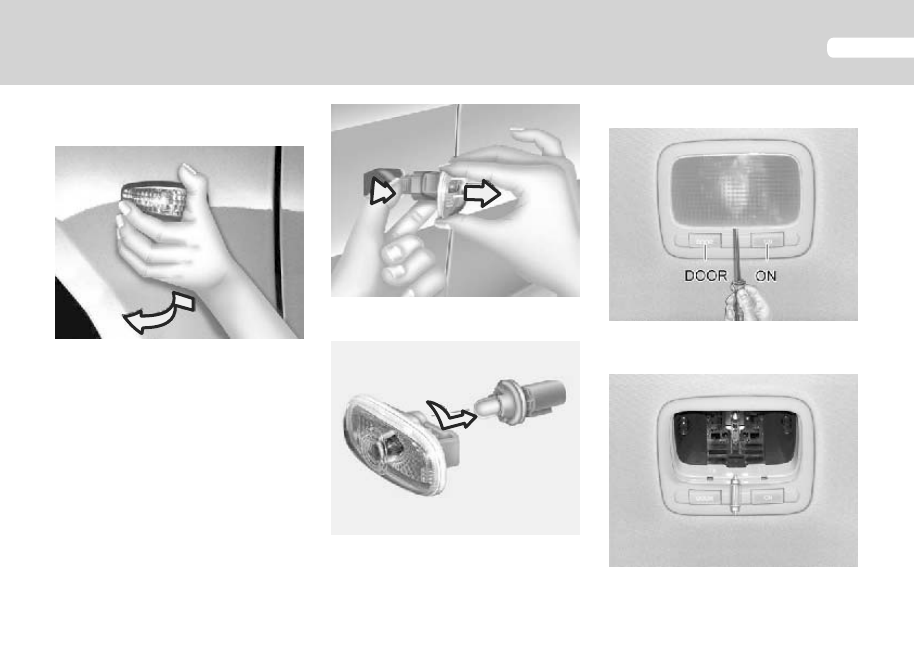

1.  При помощи плоской отвертки снимите

рассеиватель.

3.  Замените перегоревшую лампу

ЗАМЕНА БОКОВОГО УКАЗАТЕЛЯ
ПОВОРОТОВ

G270E01TG

1.  Нажимая на боковой указатель поворо-

тов, сдвиньте его вперед и извлеките из

кузова автомобиля.

2.  Отсоедините провод питания.

HNF5019

G270G01TG

G270G02TG

2.  Замените перегоревшую лампу
