5

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

28

Перед заменой ламп убедитесь, что выклю-

чатель  находится  в  положении  “OFF”

(Выкл.).

Рисунки  на  следующих  страницах  демо-

нстрируют, как можно заменить лампы осве-

щения. Заменяйте перегоревшие лампы на

лампы одинаковой мощности.

Таблицу с указанием мощностей ламп смот-

рите на стр. 5-36, 5-37)..

ЗАМЕНА ЛАМП

           ВНИМАНИЕ:

о  Не  допускайте  попадания  на

лампу  нефтепродуктов  (масла,
бензина и т.д.)

o  Будьте  особенно  осторожны  при

замене ламп диодного типа.

о Если Вы не имеете необходимого

инструмента  для  замены  и  про-
верки ламп, обратитесь к офици-
альному дилеру ХЕНДЭ.

!

ЗАМЕНА ЛАМП  ГОЛОВНОГО
СВЕТА И ПЕРЕДНИХ ПРОТИВОТУ-
МАННЫХ ФАР

!

           ВНИМАНИЕ:

о После  замены  ламп  головного

света  предоставьте  автомобиль
официальному  дилеру  ХЕНДЭ
для регулировки света фар.

o  Если  фары  Вашего  автомобиля

оборудованы  высоковольтными
(HID) лампами, не производите их
замену  самостоятельно.  Из-за
наличия  высокого  напряжения  -
это опасно. Если фары головного
света не работают, предоставьте
автомобиль официальному диле-
ру ХЕНДЭ для проверки.

(продолжение)

!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

“H” - Расстояние от горизонтальной централь-

ной линии фар головного света до земли:

Ближний свет : 691 мм

Дальний свет  : 680 мм

“W” - Расстояние между центрами фар голов-
ного света:

Ближний свет : 1350 мм

Дальний свет  : 1080 мм

“L” - Расстояние между фарами головного
света и экраном, на котором они проверяются:

:   3000 мм

(продолжение)
o  После сильного дождя или мытья

автомобиля  рассеиватели  фар  и
задних  габаритных  фонарей
могут  выглядеть  побелевшими.
Это обусловлено разницей темпе-
ратур  воздуха  внутри  и  снаружи
фар.  Это  явление  аналогично
запотеванию  окон  автомобиля
изнутри  во  время  дождя  и  не
является  признаком  наличия
неисправностей.  Если  вода  про-
текает  в  электрическую  схему
подключения  лампочки,  автомо-
биль должен быть проверен авто-
ризованным  дилером  компании
Hyundai.

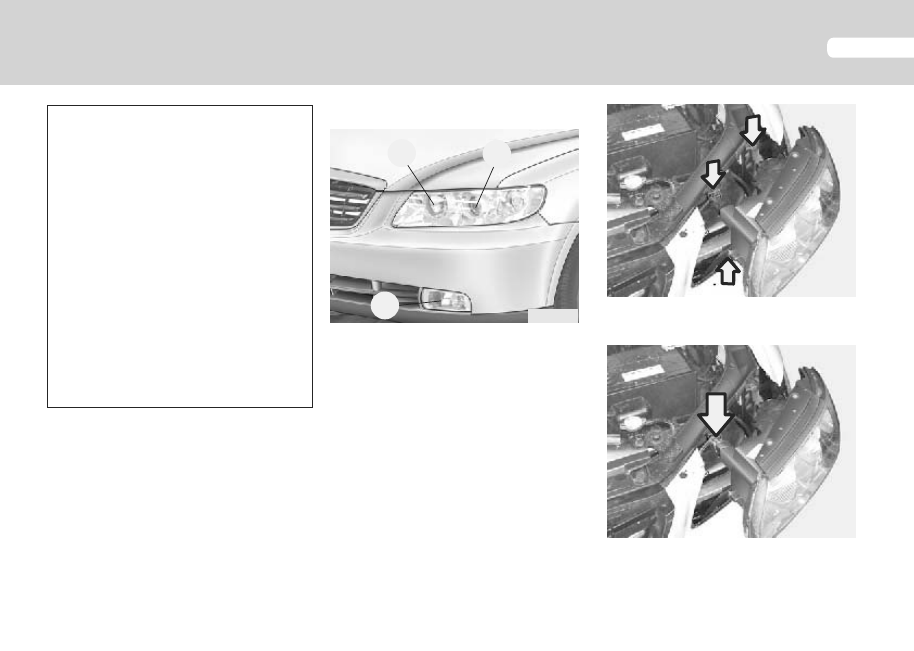

1 -  Фара дальнего света

2 - Фара ближнего света

3 - Передняя противотуманная фара

1. Дайте  лампе  остыть.  Наденьте  защит-

ные очки.

2. Откройте капот  и отсоедините “минусо-

вую”  клемму  от  аккумуляторной  бата-

реи.

3. Держите лампу за пластмассовое осно-

вание, не касайтесь руками стеклянной

колбы.

Головной свет

G270A01TG

1

2

3

G270A02TG

4. Используя  соответсвующую  отвертку,

отверните защитный чехол.

G270A03TG

5. Отсоедините провод питания с обратной

стороны  пластмассового  основания  на

задней части фары.

5

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

  29

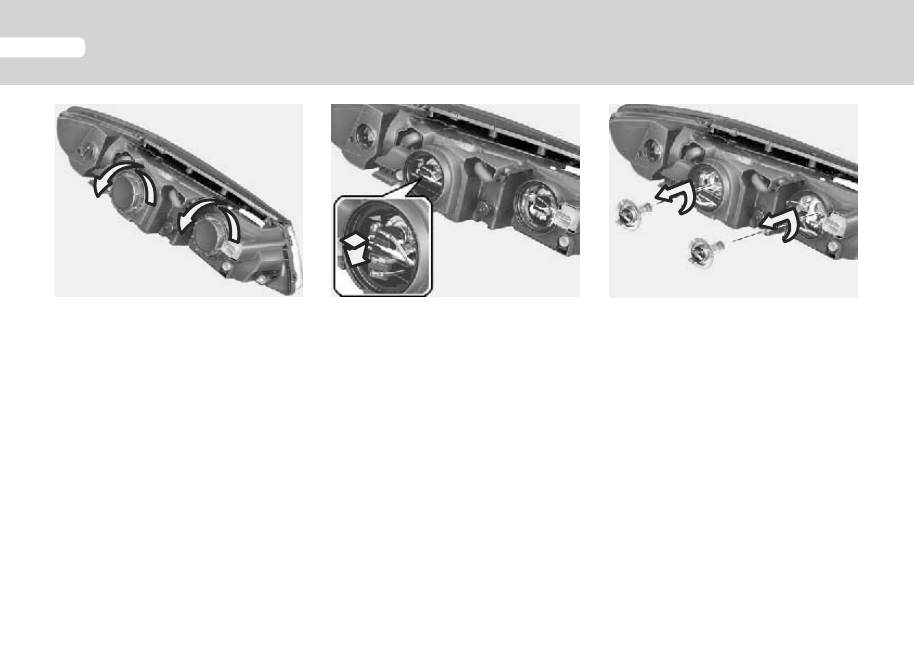

HTG5024

6.  Поверните  защитный  колпак  против

часовой стрелки и снимите его.

HTG5025

7.  Отсоедините разъем с цоколя лампы на

задней стороне фары.

8.  Нажмите  на  пружину  лампы,  чтобы

извлечь ее.

9.  Снимите защитный колпачок с заменяе-

мой лампы и установите новую лампу,

совместив  пластмассовое  основание

лампы с отверстием фары. Застегните

пружину  лампы,  установите  защитный

чехол и подсоедините провод питания.

10.При  утилизации  старой  лампы  исполь-

зуйте  защитный  колпачок  и  картонную

упаковку.

11.Проверьте  правильность  регулировки

пучка света фары.

HTG5026

5

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

30

Передние противотуманные фары

ПРИМЕЧАНИЕ:
Замену  ламп  передних  противотуман-
ных фар рекомендуется производить на
СТО официального дилера ХЕНДЭ.

G270A03O

!

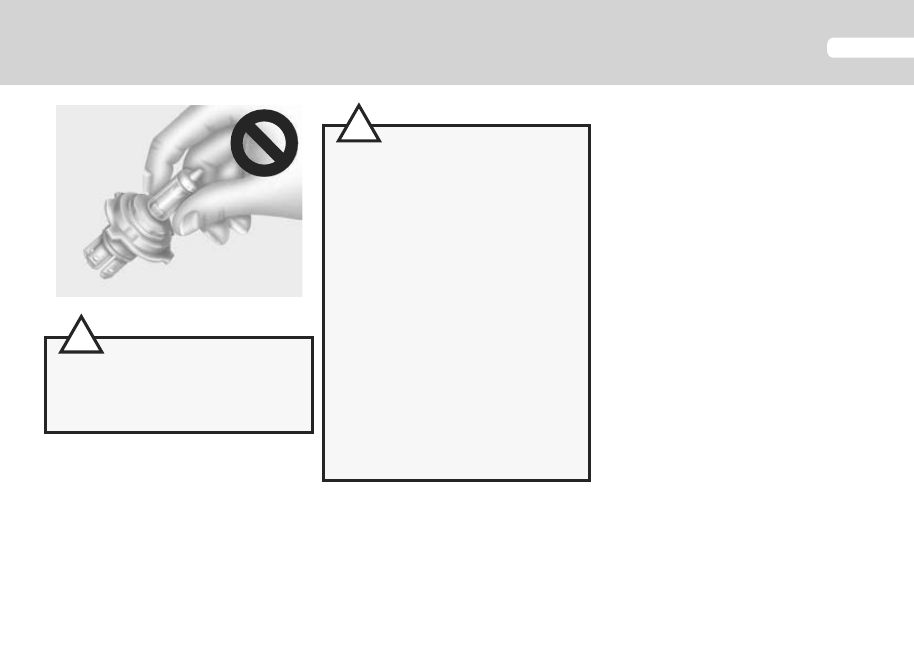

           ПРЕДУПРЕЖДЕНИЕ:

o  При удалении/замене галогенных

ламп  следует  держать  их  только
за  металлическую,  а  не  стеклян-
ную часть.

!

           ПРЕДУПРЕЖДЕНИЕ:

о Галогенная лампа наполнена под

давлением газом, и в случае раз-
рушения  ее  колбы  разлетается
множество осколков, поэтому при
обслуживании  ламп  всегда  наде-
вайте защитные очки.
Во  время  работы  лампы  защи-
щайте ее от воздействия песчинок
или царапин, а также от попадания
на ее поверхность различных жид-
костей.  Включайте  лампу  только
тогда, когда она установлена внут-
ри  фары.  В  случае  повреждения
фары или появления на ней тре-
щин,  замените  фару.  Храните
лампы  в  недоступном  для  детей
месте,  и  очень  аккуратно  обра-
щайтесь  с  использованной  лам-
пой.
