Hyundai Santa Fe (2001-2006 год). Руководство - часть 194

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-93

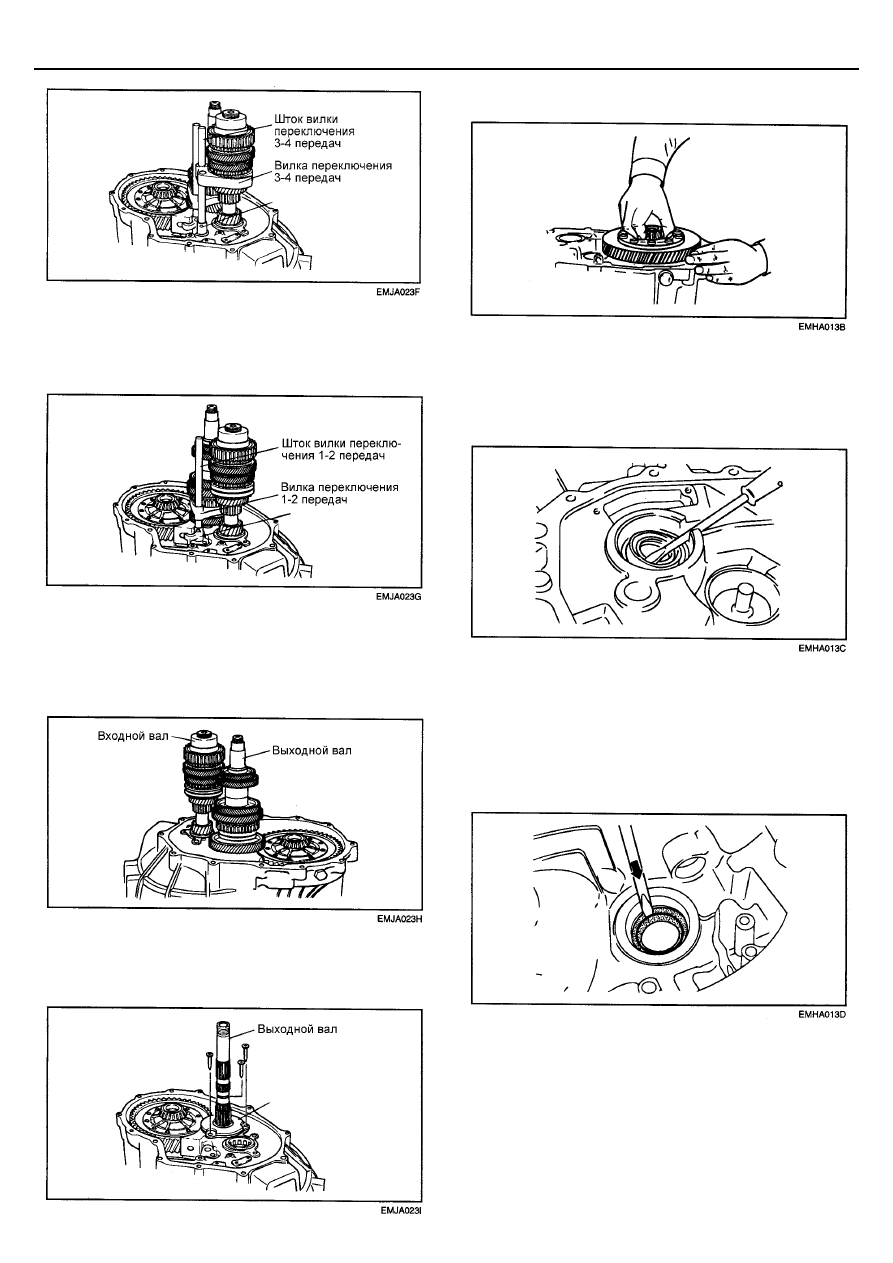

12.  Снимите шток вилки переключения 1-2 передач, вилку

переключения 1-2 передач и наконечник штока вилки
переключения 1-2 передач (головка переключения 1-2
передач).






13.  Снимите шестерни и муфту синхронизатора в сборе

входного и выходного валов в указанной
последовательности и затем снимите основной вал
(Снимите шестерни и муфты синхронизаторов
входного и выходного валов).






14.  Снимите кольца, подшипники и муфту синхронизатора

в сборе входного вала. Извлеките четыре подшипника
и снимите выходной вал.





 15.

Снимите дифференциал в сборе.






16.  Снимите ведомую шестерню привода спидометра

после извлечения болта.


17.  Снимите сальник входного вала при помощи отвертки

или подходящего инструмента.






18.  Снимите крышку сальника.

19.  Снимите сальник ограничителя включения передачи

заднего хода при помощи отвертки или подходящего
инструмента.


20.  Снимите сальник дифференциала при помощи

отвертки или подходящего инструмента.






21. ???



TR-94

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)











СБОРКА

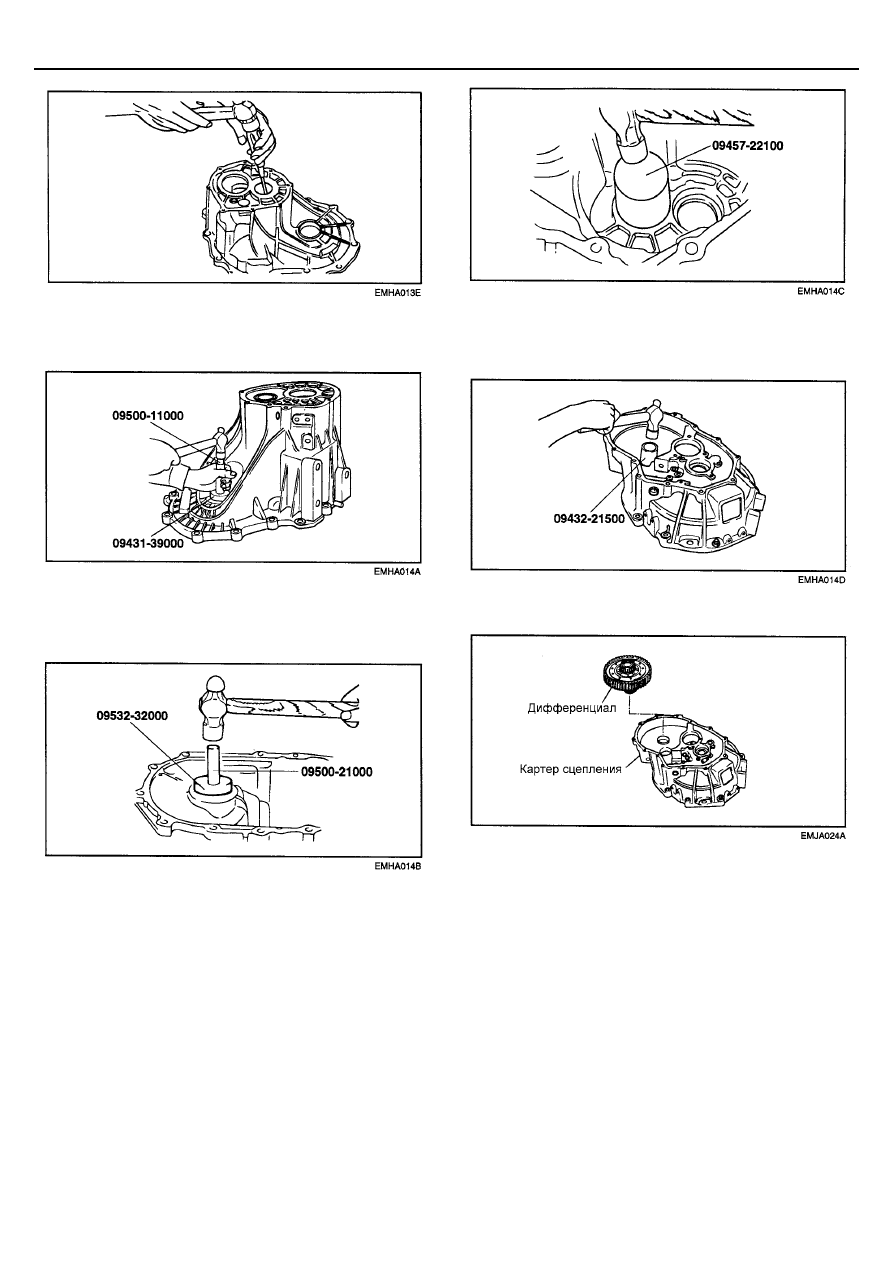

1.  Установите сальник вала привода.





2.  Для сборки подшипников КПП и установки корпуса

дифференциала, используйте специальный
инструмент.






3.  Для ???

4.  Установите сальник.







5.  Установите ведомую шестерню привода спидометра.

6. ???





7.  Установите дифференциал  в кратер сцепления.





8.  Установите входной и выходной валы в кратер

сцепления.


9.  Установите шестерни и муфты синхронизатора в сборе

входного и выходного валов в указанной
последовательности.



МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-95

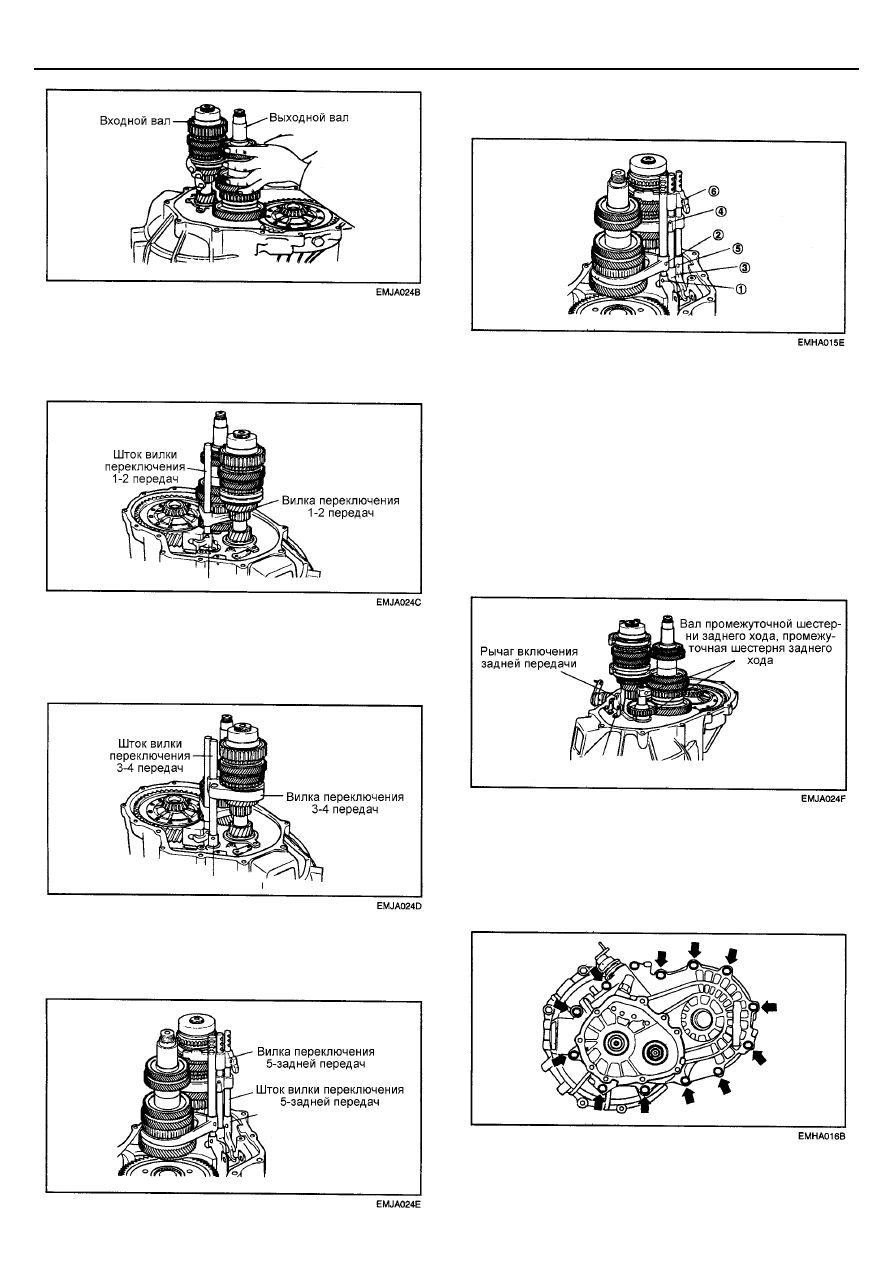

10.  Установите шток вилки переключения 1-2 передач,

вилку переключения 1-2 передач и наконечник штока
вилки переключения 1-2 передач (головка
переключения 1-2 передач).






11.  Установите шток вилки переключения 3-4 передач,

вилку переключения 3-4 передач и наконечник штока
вилки переключения 3-4 передач (головка
переключения 3-4 передач).






12.  Установите шток вилки переключения 5-задней

передач, вилку переключения 5-задней передач и
наконечник штока вилки переключения 5-задней
передач.



 13.

Установите блокировочные штифты вилок и штоков
вилок в сборе, в порядке показанном на рисунке.






14.  Установите вилку включения задней передачи в сборе

и ограничитель включения передачи заднего хода и
затяните двумя болтами вилки включения задней
передачи.


15.  Установите рычаг включения задней передачи и

затяните двумя болтами рычага включения задней
передачи.


16.  Установите кулису (рессору) включения передачи

заднего хода.


17.  Установите вал промежуточной шестерни заднего хода

и промежуточную шестерню заднего хода.






18.  Прикрепите магнит к кратеру сцепления.

19. ???

20.  Закрепите коробку переключения передач крепежными

болтами.

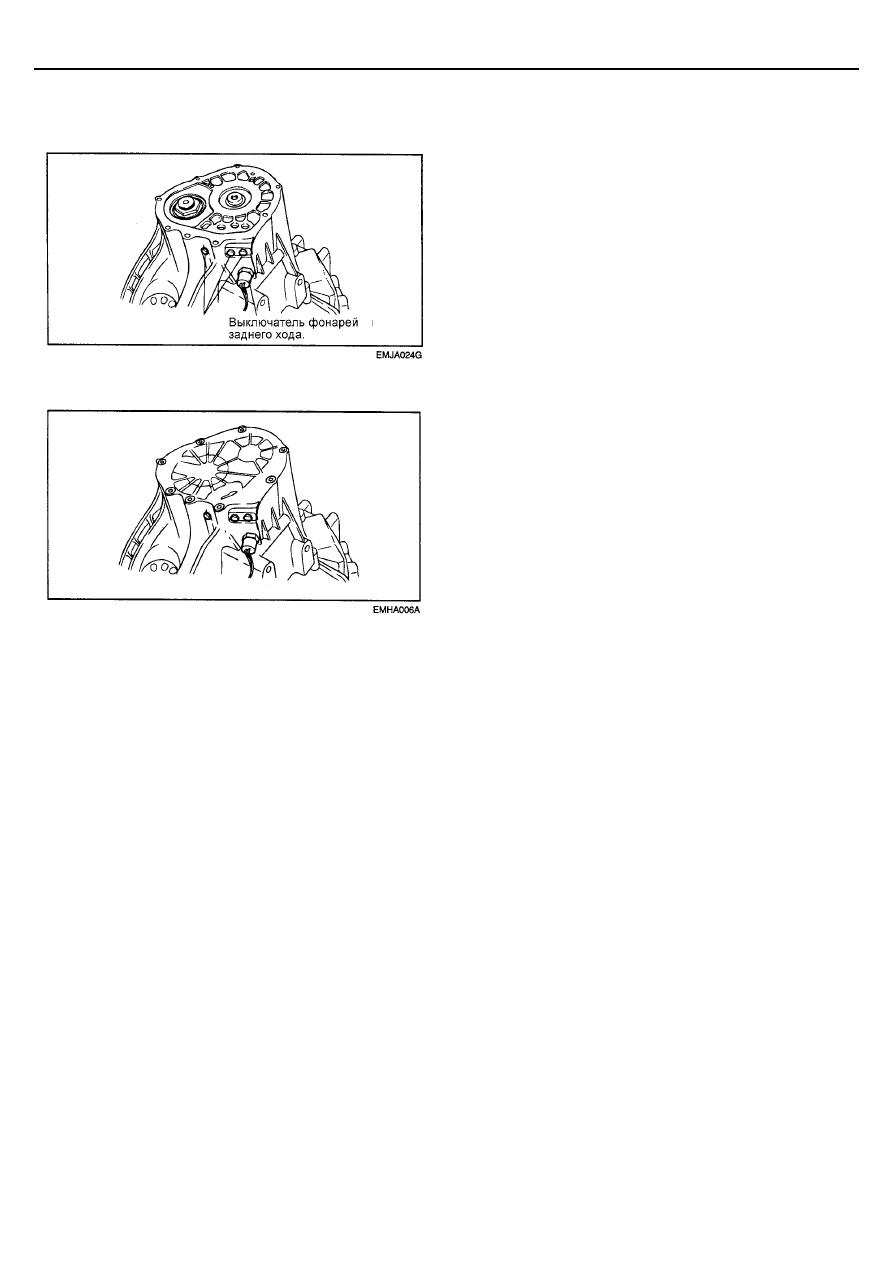

21.Установите выключатель фонарей заднего хода.




TR-96

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







22.  Установите пробки, седла, пружины и шарики.

23.  Установите контргайку выходного вала.





24.  Установите заднюю крышку.
