DIESEL CONTROL SYSTEM

FLA -247

NO

▶ Repair short between signal circuits and go to "Verification of Vehicle Repair".

4.

Check short to ground in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CKPS connector and ECM connector.

3)

Check continuity between CKPS connector terminal 1(shield ground) and 2,3(crank signal)

Specification : Discontinuity ( Infinite Ω )

4)

Is the measured resistance within the specification?

YES

▶ Go to "Ground Circuit Inspection".

NO

▶ Repair the short between signal circuit and shield ground and go to "Verification of Vehicle Repair".

GROUND CIRCUIT INSPECTION

EBB94C34

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect CKPS connector.

3.

Check continuity between CKPS connector terminal 1(shield ground) and chassis ground.

Specification : continuity ( below 1.0Ω )

4.

Is the measured resistance within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ Repair open or poor connection in ground circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

EA6F7829

1.

Check Resistance of CKPS component

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CKPS connector.

3)

Check resistance between CKPS connector terminal 2 and 3 at component side.

Specification : 860Ω ±10% (20℃)

FLA -248

FUEL SYSTEM

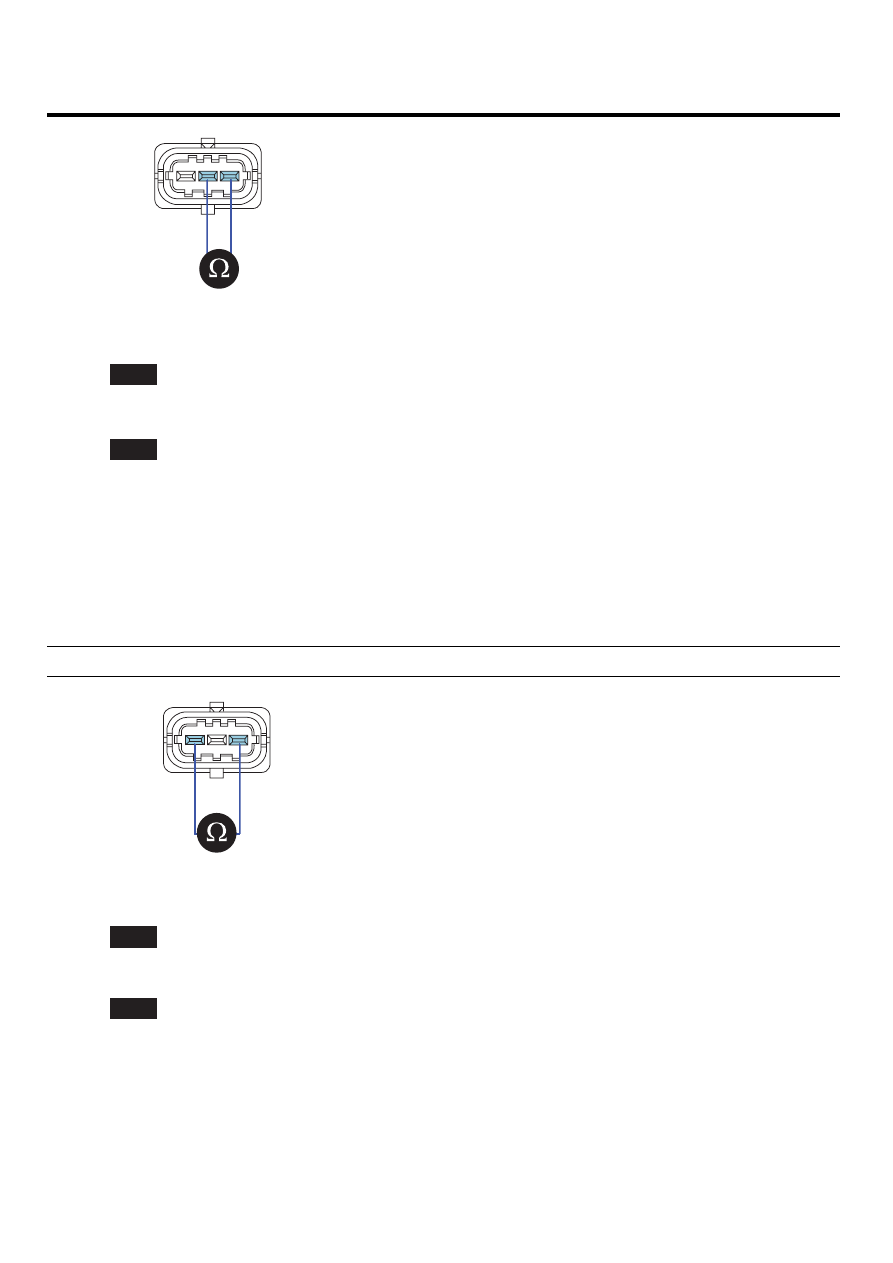

2

3

1

EGNG006B

4)

Is the measured resistance within the specification?

YES

▶ Go to "Check short to ground in CKPS component" as follows.

NO

▶ Replace CKPS and go to "Verification of Vehicle Repair".

2.

Check short to ground in CKPS component

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CKPS connector.

3)

Check resistance between CKPS connector terminal 1 and 3 at component side.

Specification : Discontinuity (Infinite Ω )

2

3

1

EGNG006C

4)

Is the measured resistance within the specification? (Is the inside of component insulated correctly?)

YES

▶ Go to "Check CKPS waveform".

NO

▶ Replace CKPS and go to "Verification of Vehicle Repair".

3.

Check CKPS waveform

1)

IG KEY "OFF", ENGINE "OFF".

2)

Connect CKPS connector.

3)

Connect Oscilloscope to CKPS connector terminal 2.

DIESEL CONTROL SYSTEM

FLA -249

4)

Check if CKPS waveform is outputted correctly as cranking or turning engine on.

Specification : Refer to "Signal waveform ＆ data" of "General Information".

5)

Is CKPS waveform outputted correctly?

YES

▶ Go to "Verification of Vehicle Repair".

NO

▶ Replace CKPS and go to "Verification of Vehicle Repair".

VERIFICATION OF VEHICLE REPAIR

ED4AB5B6

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶ Go to the DTC guide of recorded NO. in Scantool.

NO

▶ System operates within specification.

FLA -250

FUEL SYSTEM

DTC P0336 CRANKSHAFT POSITION SENSOR A CIRCUIT
RANGE/PERFORMANCE

COMPONENT LOCATION

E533A1E1

Refer to DTC P0335.

GENERAL DESCRIPTION

E75D00E8

Refer to DTC P0335.

DTC DESCRIPTION

ECA32BD8

P0336 is set when 1). engine speed detected by CKPS is above 6000RPM, or 2). CKPS signal pulse is abnormal. For
repair, check temporary poor connection in CKPS circuit, component failure or deformation of tone wheel.

DTC DETECTING CONDITION

EAFA6628

Item

Detecting Condition

Possible Cause

DTC Strategy

• Signal monitoring

Enable Conditions

• Engine running

ThresholdValue

• Engine speed sensed at CKPS above 6000RPM
• Abnormal crank signal pulse

DiagnosticTime

• Immediately

Fuel Cut

YES

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

YES

• CKPS circuit
• CKPS component
• Abnormal deformation of

Crank Shaft tone wheel

SPECIFICATION

EAC777E3

Refer to DTC P0335.

SCHEMATIC DIAGRAM

E074B4A6

Refer to DTC P0335.

SIGNAL WAVEFORM AND DATA

EBA92BFA

Refer to DTC P0335.

MONITOR SCANTOOL DATA

E616CC4D

Refer to DTC P0335.

TERMINAL AND CONNECTOR INSPECTION

E5A8D1BE

Refer to DTC P0335.
