DIESEL CONTROL SYSTEM

FLA -239

YES

▶ Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶ Go to "Power Circuit Inspection".

POWER CIRCUIT INSPECTION

E7F7023C

1.

Check short to ground in power circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect injector #1 connector.

3)

IG KEY "ON"

4)

[P0262] Check the voltage of injector #1 connector terminal 2.
[P0265] Check the voltage of injector #2 connector terminal 2.
[P0268] Check the voltage of injector #3 connector terminal 2.
[P0271] Check the voltage of injector #4 connector terminal 2.

Specification : 2.0V~2.5V

5)

Is the measured voltage within the specification?

YES

▶ Go to "2. Check short between power circuit and control circuit".

NO

▶ Repair short to ground in injector #1 power circuit and go to "Verification of Vehicle Repair".

2.

Check short between power circuit and control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

[P0262] Disconnect injector #1 connector and ECM connector.
[P0265] Disconnect injector #2 connector and ECM connector.
[P0268] Disconnect injector #3 connector and ECM connector.
[P0271] Disconnect injector #4 connector and ECM connector.

3)

[P0262] Check continuity between injector #1 connector terminal 1 and 2.
[P0265] Check continuity between injector #2 connector terminal 1 and 2.
[P0268] Check continuity between injector #3 connector terminal 1 and 2.
[P0271] Check continuity between injector #4 connector terminal 1 and 2.

Specification : Discontinuity (Infinite Ω )

4)

Is the measured resistance within the specification?

YES

▶ Go to "Control Circuit Inspection".

FLA -240

FUEL SYSTEM

NO

▶ Repair short between injector power circuit and control circuit and go to "Verification of Vehicle Repair".

CONTROL CIRCUIT INSPECTION

EB9EBCA4

1.

Check short to battery in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect injector #1 connector.

3)

IG KEY "ON"

4)

[P0262] Check the voltage of injector #1 connector terminal 1.
[P0265] Check the voltage of injector #2 connector terminal 1.
[P0268] Check the voltage of injector #3 connector terminal 1.
[P0271] Check the voltage of injector #4 connector terminal 1.

Specification : 0.4V~0.5V

5)

Is the measured resistance within the specificaiton?

YES

▶ Go to "Component Inspection".

NO

▶ Repair short to battery in injector #1 control circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

ED680B65

1.

Check injector component resistance

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect injector connector.

3)

Measure the resistance between injector component terminal 1 and 2.

Specification : 0.255Ω ±0.04 (20℃).

1

2

EGNG008I

4)

Is the measured resistance(of injector solenoid) within the specification?

DIESEL CONTROL SYSTEM

FLA -241

YES

▶ Go to "Verification of Vehicle Repair".

NO

▶ Replace injector and go to "Verification of Vehicle Repair".

NOTE

Replacing injectors, peculiar IQA code of each injector should be inputted to ECM
Perform this process using "Injector data input" function on scantool, Refer to P1670, P1671 for more detailed infor-
mation.

VERIFICATION OF VEHICLE REPAIR

E8631528

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶ Go to the DTC guide of recorded NO. in Scantool.

NO

▶ System operates within specification.

FLA -242

FUEL SYSTEM

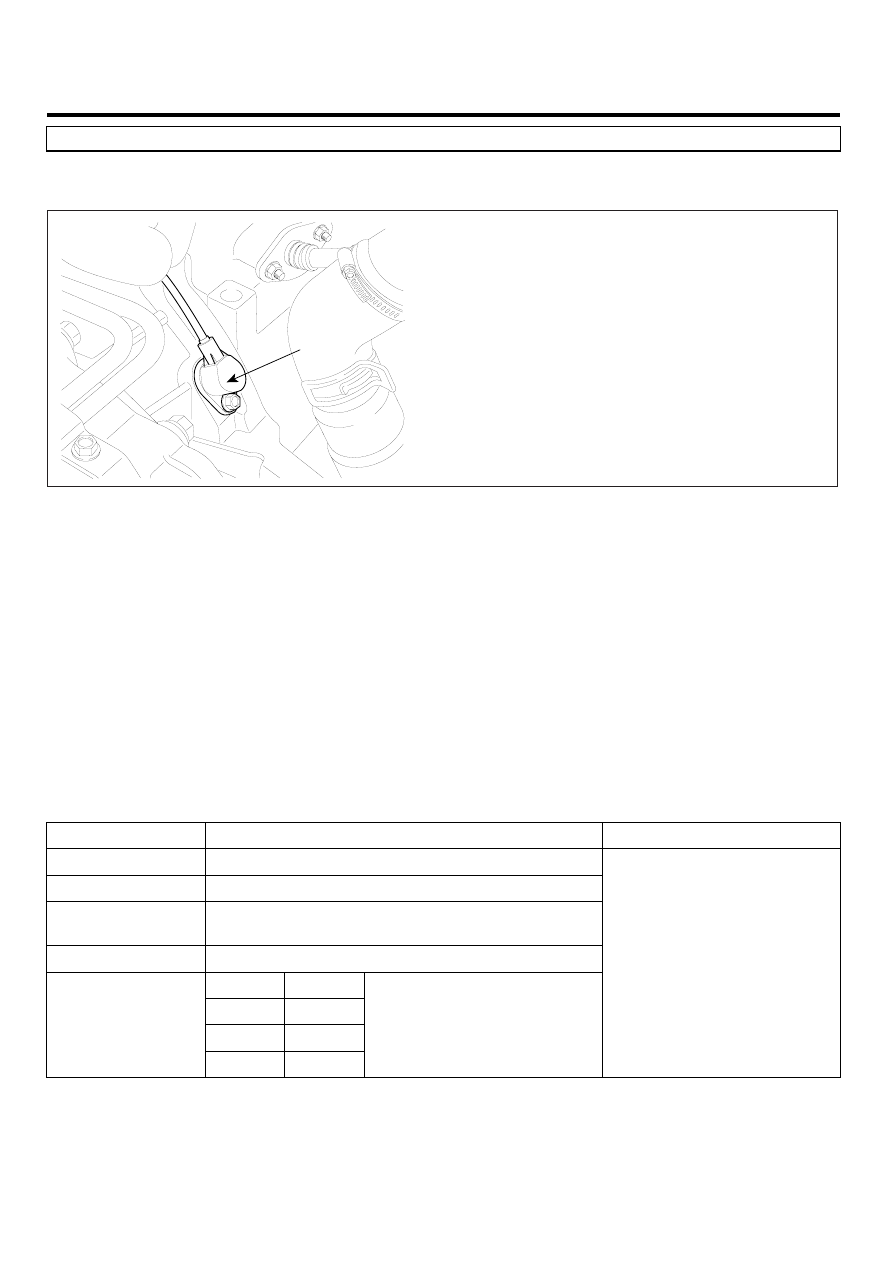

DTC P0335 CRANKSHAFT POSITION SENSOR A CIRCUIT

COMPONENT LOCATION

E6A5A4B7

CKPS

EGNG005S

GENERAL DESCRIPTION

E0692982

Crank Shaft Position Sensor(CKPS) is magnetic inductive type. Mounted on transaxle hausing, it senses tone wheel
position of fly wheel.As tone wheel is devided with 58 teeth and 2 missing teeth (referrence point), 1 tooth corresponds
to 6 degree.CKPS which calculates RPM and crank angle is important to determine fuel injection quantity and injection
timing with APS.crank shaft position is closely related to engine starting.

DTC DESCRIPTION

E8C2E126

P0335 is set when CMPS signal is outputted while CKPS signal does not generate for more than 0.7 sec.. This code
is due to CKPS circuit or component failure. If CKPS signal is not inputted during driving, RPM is calculated based on
CMPS signal.

DTC DETECTING CONDITION

E5CFAD10

Item

Detecting Condition

Possible Cause

DTC Strategy

• Signal monitoring

Enable Conditions

• Engine running

ThresholdValue

• CMPS signal is outputted while CKPS signal

does not generate.

DiagnosticTime

• 700ms

Fuel Cut

YES

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

YES

• CKPS circuit
• CKPS component
• Abnormal deformation of

Crank Shaft tone wheel
