DIESEL CONTROL SYSTEM

FLA -103

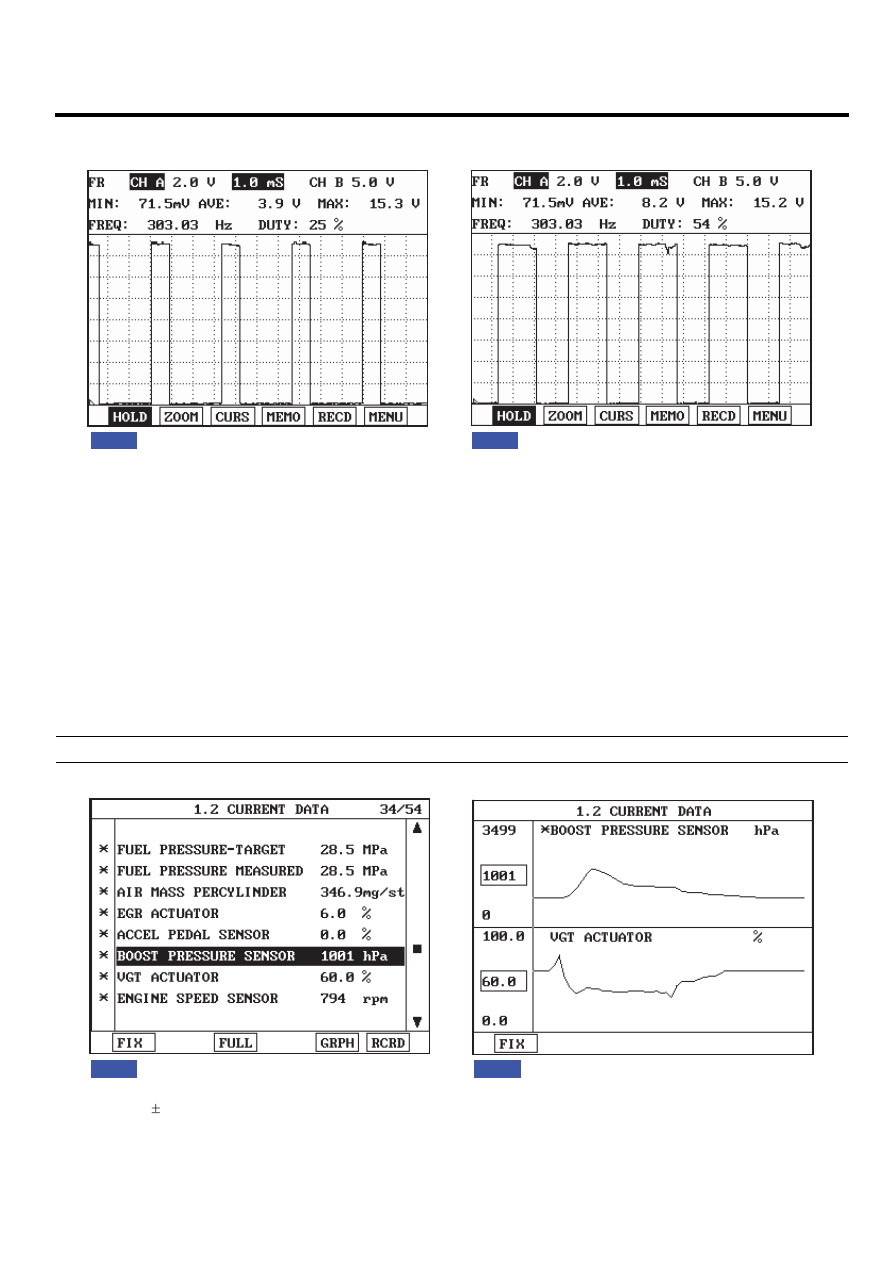

SIGNAL WAVEFORM AND DATA

E29FEBAB

Fig.1

Fig.2

Fig.1) VGT Control solenoid valve output waveform at  75% duty. Duty decreases as boost pressure increases.
Fig.2) VGT Control solenoid valve duty decreased at acceleration.

EGNG003F

MONITOR SCANTOOL DATA

E5B7A9E0

1.

Connect scantool to Data Link Cable. (DLC)

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Monitor "BOOST PRESS. SENSOR" parameter on the Scantool.

Specification : 1028hpa ± 100hpa(VGT actuator : 75%) at idle

Fig.1

Fig.2

Fig1) Monitor "BOOST PRESSURE SENSOR" parameter on the Scantool at idle after warming engine up.
         1000hpa  100hpa(approx. 1 atm) is correct value.
Fig.2) VGT Control solenoid valve duty decreases and boost pressure increases as accelerating. If boost pressure rises and
          reaches certain value, VGT Control solenoid valve duty stops to drop and keeps steady. Releasing accelerator pedal at this
          moment, VGT Control solenoid valve duty drops to 9.8%, then if RPM drops to idle range, duty returns to 75%.

EGNG012Y

FLA -104

FUEL SYSTEM

TERMINAL AND CONNECTOR INSPECTION

E13476E7

1.

Electrical systems consist of a lot of harness and connectors, poor connection of terminals can cause various prob-
lems and damge of component.

2.

Perform checking procedure as follows.

1)

Check damage of harness and terminals : Check terminals for contact resistance, corrosion and deformation.

2)

Check connecting condition of ECM and component connector : Check terminal seperation, damage of locking
device and connecting condition between terminal and wiring.

NOTE

Disconnect the pin which requires checking at male connector and insert it to the terminal at female connector or
checking connecting condition. ( after checking, reconnect the pin at correct position. )

3.

Is the problem found?

YES

▶ Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶ Go to "Power Circuit Inspection".

POWER CIRCUIT INSPECTION

E789B021

1.

Check power circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect VGT Control solenoid valve connector.

3)

IG KEY "ON"

4)

Measure the voltage of terminal 2 of VGT Control solenoid valve.

Specification : 11.5V~13.0V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Control Circuit Inspection".

NO

▶ Repair E/R FUSE ＆ RELAY BOX 15A INJ fuse and related circuit and go to "Verification of Vehicle Repair".

CONTROL CIRCUIT INSPECTION

E42B7EB7

1.

Check monitoring voltage in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect VGT Control solenoid valve connector.

DIESEL CONTROL SYSTEM

FLA -105

3)

IG KEY "ON"

4)

Measure the voltage of terminal 1 of VGT Control solenoid valve.

Specification : 3.2V~3.7V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ When voltage is not detected : Go to "2. Check open in control circuit" as follows.
▶ When high voltage is detected : Repair short to battery and go to "Verification of Vehicle Repair".

2.

Check open in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect VGT Control solenoid valve connector and ECM connector.

3)

Check continuity between VGT Control solenoid valve connector terminal 1 and ECM connector terminal 24.

specification : Continuity ( below 1.0Ω )

4)

Is the measured resistance within the specification?

YES

▶ Repair short to ground and go to "Verification of Vehicle Repair".

NO

▶ Repair open in control circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

E45BF332

1.

Check VGT actuator component resistance

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect VGT Control solenoid valve connector.

3)

Measure the resistance between VGT Control solenoid valve component terminal 1 and 2.

Specification : 14.7 ~ 16.1Ω (20℃)

FLA -106

FUEL SYSTEM

1

2

EGNG003J

4)

Is VGT actuator component resistance within the specification?

YES

▶ Go to "2.Check VGT Control solenoid valve operation" as follows.

NO

▶ Replace VGT Control solenoid valve and go to "Verification of Vehicle Repair".

2.

Check VGT Control solenoid valve operation

1)

IG KEY "ON", ENGINE "ON".

2)

Check that VGT Control solenoid valve operating duty is 75% after warming engine up.

3)

Check if vacuum generates after disconnecting VGT valve vacuum hose.

4)

Check if vacuum generates when decelerating after rapid acceleration (VGT Control solenoid valve operating
duty 9.8%).

Specification : VGT Control solenoid valve duty 75% : vacuum generates
VGT Control solenoid valve duty 9.8% : vacuum does not generate

YES

▶ Go to "Verification of Vehicle Repair".

NO

▶ Replace VGT Control solenoid valve and go to "Verification of Vehicle Repair".

※ Repeat this process 2~3 times.

VERIFICATION OF VEHICLE REPAIR

E2734D43

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".
