TIMING SYSTEM

EMA -33

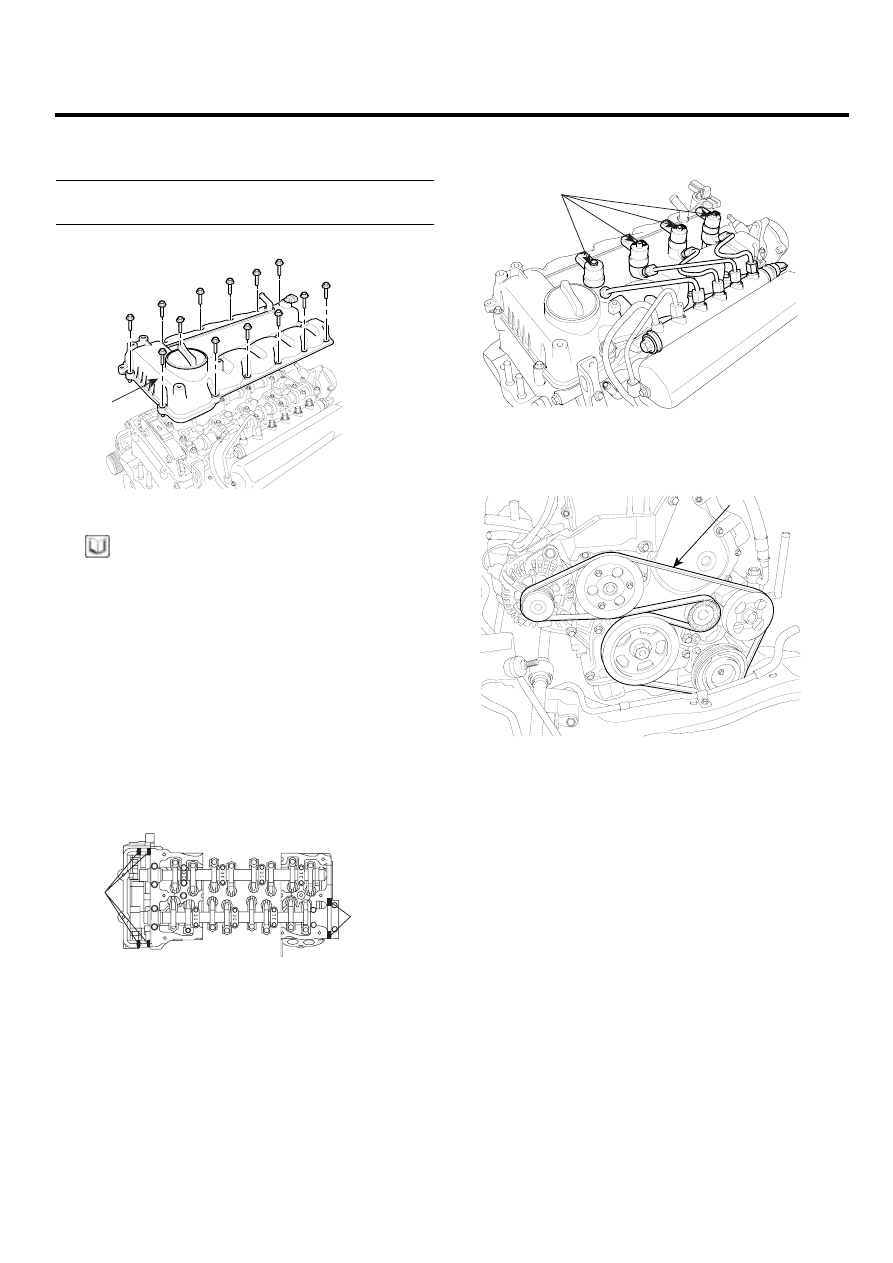

33. Install the cylinder head cover(A) with new head cover

gasket.

Tightening torque :
7.8 ~ 9.8N.m (0.8 ~ 1.0kgf.m, 5.8 ~ 7.2lb-ft)

A

9

10

5

4

1

7

11

8

3

2

6

12

13

LCGF161A

NOTE

• Standard liquid gasket : LOCTITE 5900
• Check that the mating surfaces are clean and dry

before applying liquid gasket.

• Apply liquid gasket in a 3mm wide bead without

stopping.

• Assemble the cylinder head cover in 5 minutes

after applying the liquid gasket.

• After assembly, wait at least 30 minutes before

filling the engine with oil.

• Apply liquid gasket to T-joint before assembling

cylinder head cover.

T - joint

Apply
liquid
gasket

LCGF100A

34. Install the injector(A). (Refer to FL Gr.)

A

LCGF003A

35. Install the drive belt(A).

A

ACGF031A

EMA -34

ENGINE (D4FA - DSL1.5)

ENGINE AND TRANSAXLE
ASSEMBLY

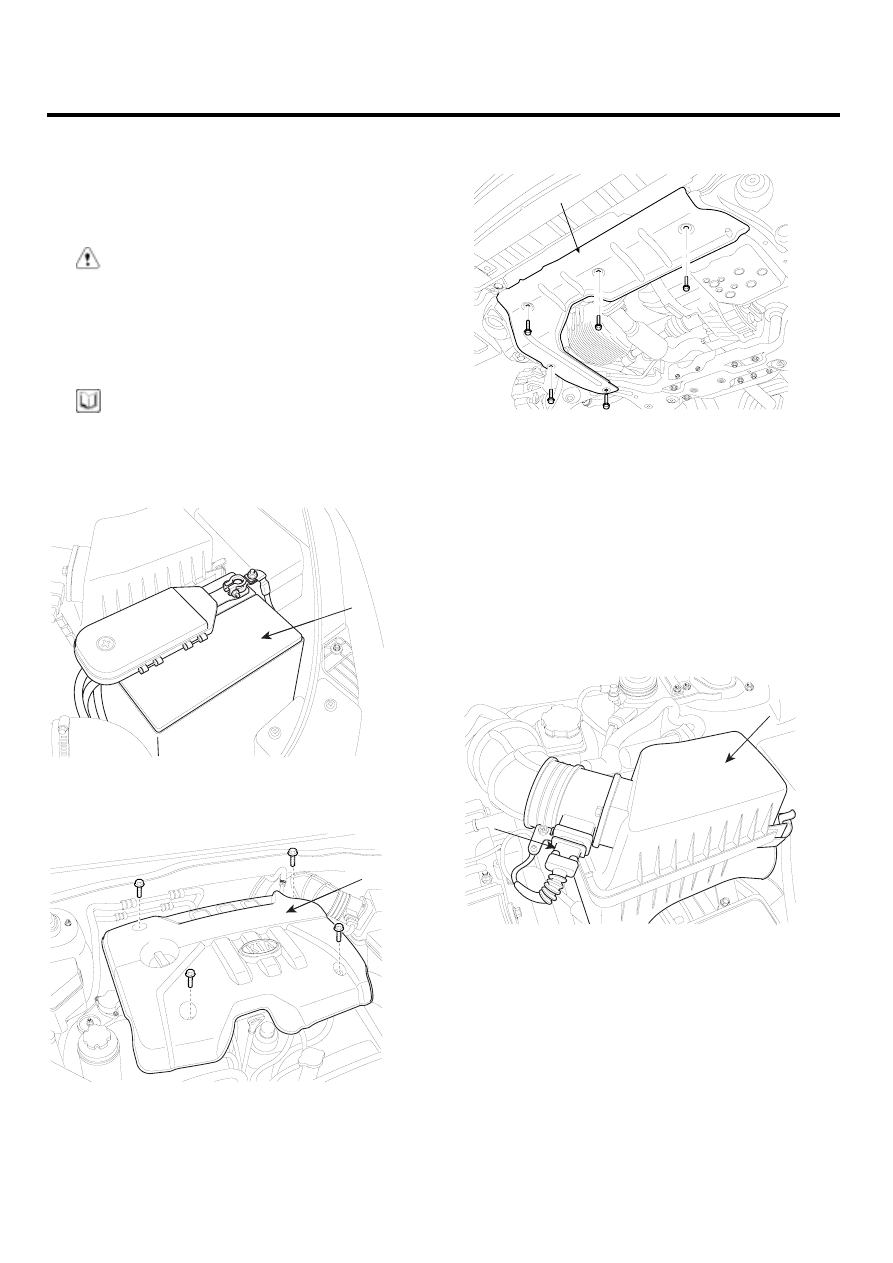

REMOVAL

E01A6338

CAUTION

• Use fender covers to avoid damaging painted

surfaces.

• To avoid damage, unplug the wiring connec-

tors carefully while holding the connector
portion.

NOTE

• Mark all wiring and hoses to avoid misconnec-

tion.

1.

Remove the battery(A).

FUSE BOX

A

ADJF001A

2.

Remove the engine cover(A).

A

ADJF002A

3.

Remove the under cover(A).

A

ACJF006A

4.

Drain the engine coolant. (Refer to EMA- 77)
Remove the radiator cap to speed draining.

5.

Drain the engine oil. (Refer to EMA- 87)
Remove the oil filler cap to speed draining.

6.

Remove the intake air hose and air cleaner assembly.

1)

Disconnect the AFS(Air Flow Sensor) connec-
tor(A).

2)

Remove the air cleaner upper cover(B).

A

B

ADJF003A

ENGINE AND TRANSAXLE ASSEMBLY

EMA -35

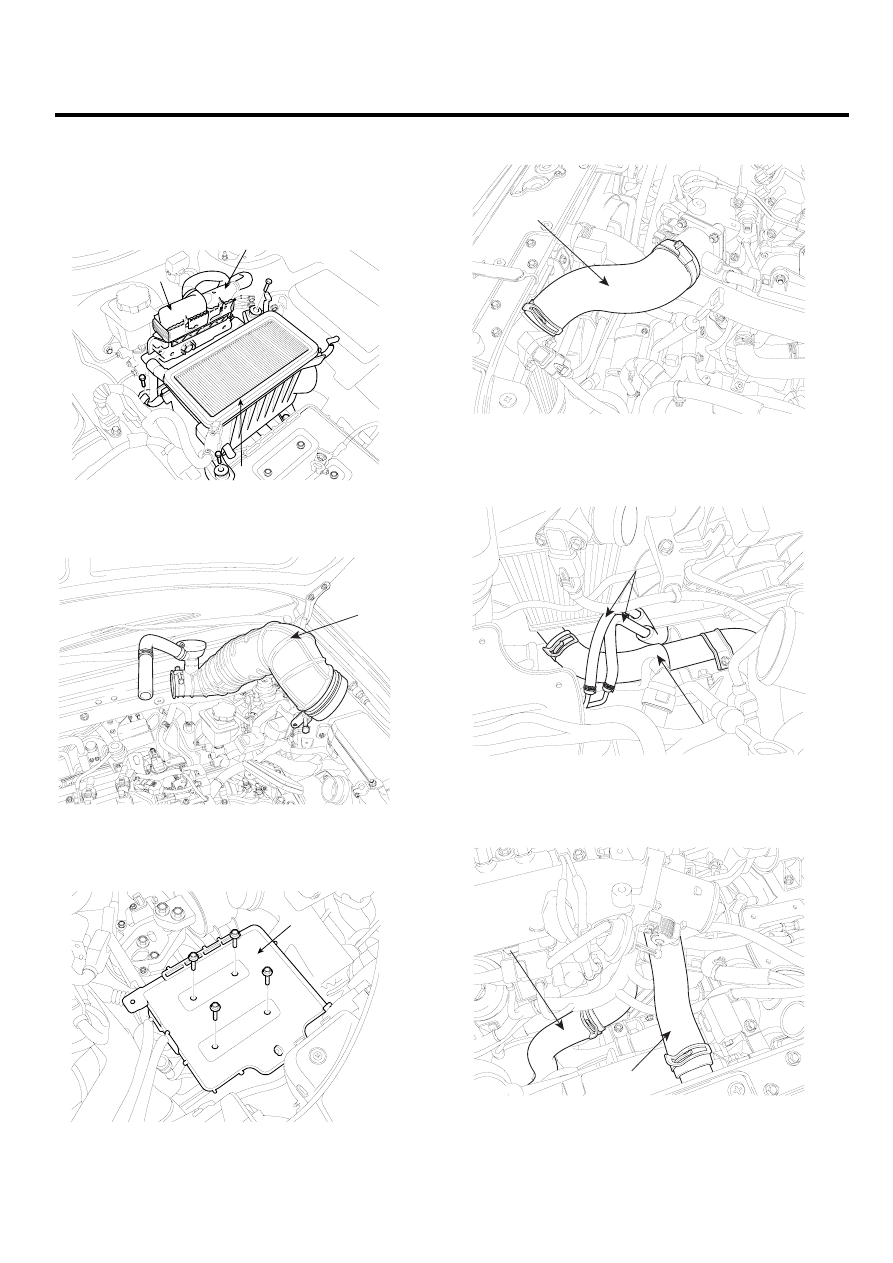

3)

Disconnect the ECM connector(A) and ECM con-
nector(B) (A/T only).

4)

Remove the air cleaner element and air cleaner
lower cover(C).

C

B

A

ACJF008A

5)

Disconnect the air intake hose(A).

A

ADJF004A

7.

Remove the battery tray(A).

A

ACJF009A

8.

Remove the inter cooler upper hose(A).

A

ADJF005A

9.

Remove the inter cooler lower hose(A) and ATF oil
cooler hose(B).

B

A

ADJF006A

10. Remove the upper radiator hose(A) and lower radiator

hose(B).

A

B

ADJF007A

EMA -36

ENGINE (D4FA - DSL1.5)

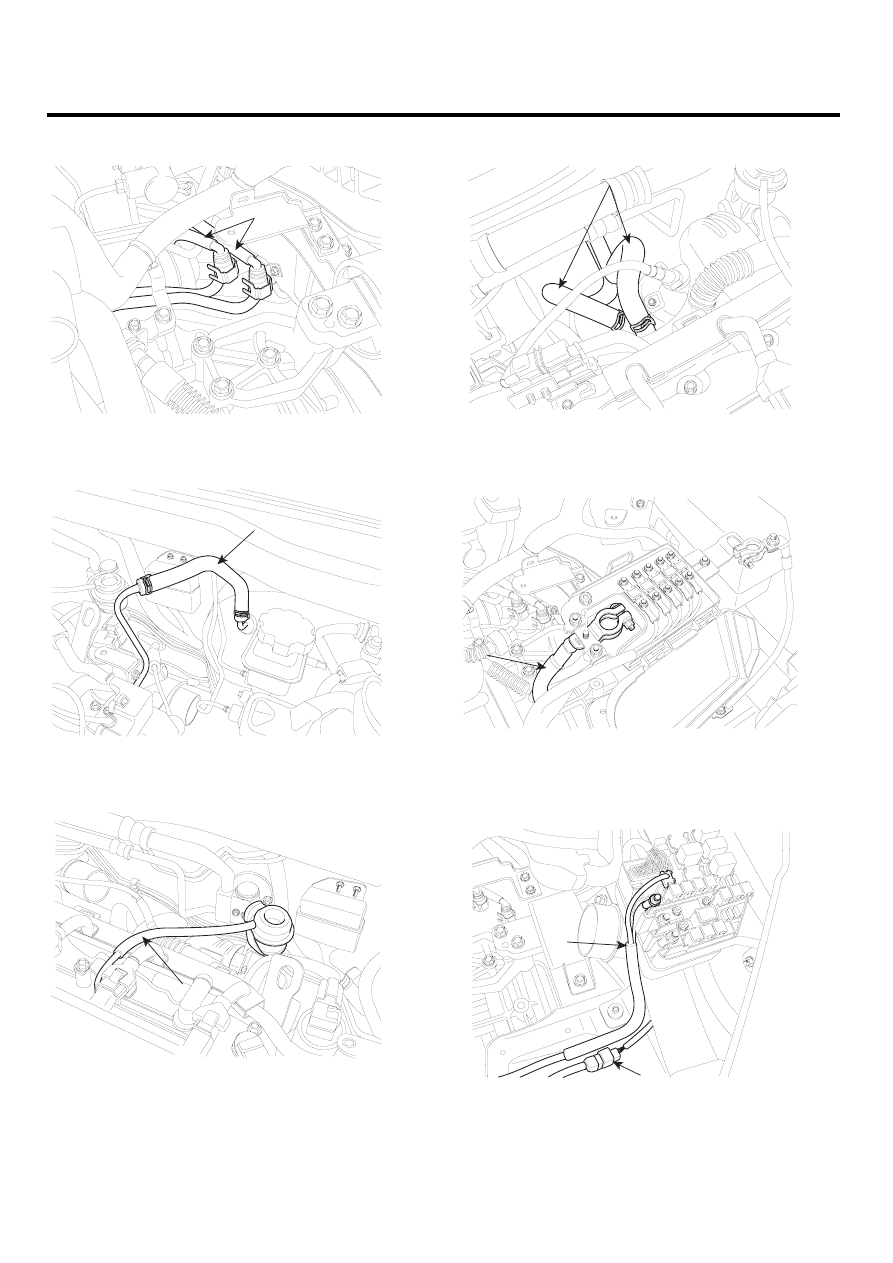

11. Remove the fuel hose(A).

A

ADJF008A

12. Remove the brake booster vacuum hose(A).

A

ADJF009A

13. Remove the VGT actuator vacuum hose(A).

A

ADJF010A

14. Remove the heater hose(A).

A

ADJF011A

15. Disconnect the battery (+) terminal (A) from fuse box.

A

ADJF012A

16. Disconnect the engine harness (A) and harness con-

nector(B) from fuse box.

A

B

ADJF013A
