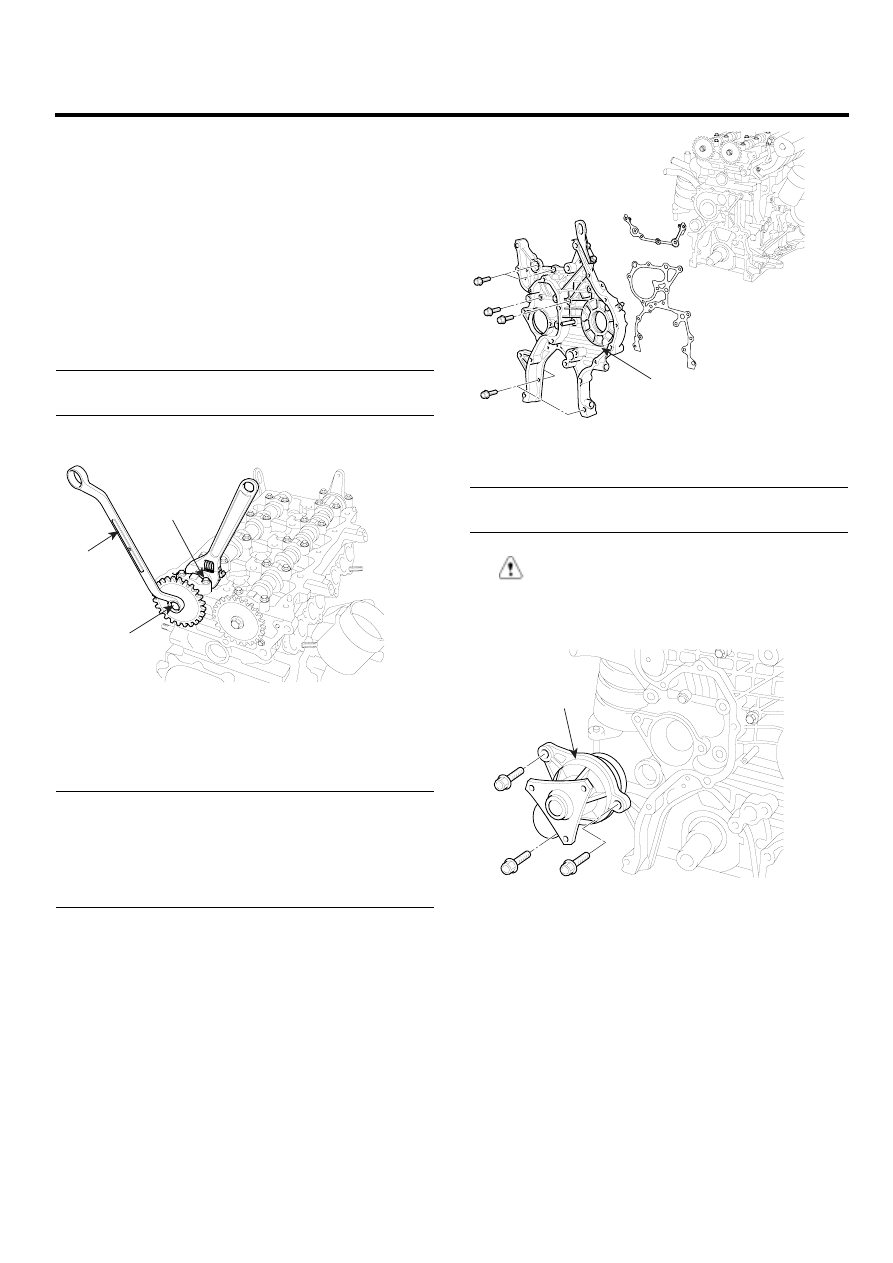

TIMING SYSTEM

EMA -25

INSTALLATION

E95FE08A

Engine removal is not required for this procedure.

1.

Install the camshaft sprocket and tighten the bolt to
the specified torque.

1)

Temporarily install the camshaft sprocket bolt(C).

2)

Hold the portion(A) of the camshaft with a
hexagonal wrench, and tighten the bolt(C) with
a wrench(B).

Tightening torque :
68.6 ~ 73.5N.m (7.0 ~ 7.5kgf.m, 50.6 ~ 54.2lb-ft)

A

B

C

LCGF028A

2.

Install the timing chain case(A) with new gasket.
(Engine removal is required for this procedure)

Tightening torque :
Bolt(B) :24.5 ~ 30.4N.m (2.5 ~ 3.1kgf.m,
18.1 ~ 22.4lb-ft)
Bolt(C) :18.6 ~ 27.5N.m (1.9 ~ 2.8kgf.m,
13.7 ~ 20.3lb-ft)
Bolt(D) : 7.8 ~ 11.8N.m (0.8 ~ 1.2kgf.m, 5.8 ~ 8.7lb-ft)

A

B

C

D

B

LCGF027A

3.

Install the water pump(A).

Tightening torque :
19.6 ~ 24.5N.m (2.0 ~ 2.5kgf.m, 14.5 ~ 18.1lb-ft)

CAUTION

Apply coolant to the o-ring before installing the
water pump.

A

LCGF026A

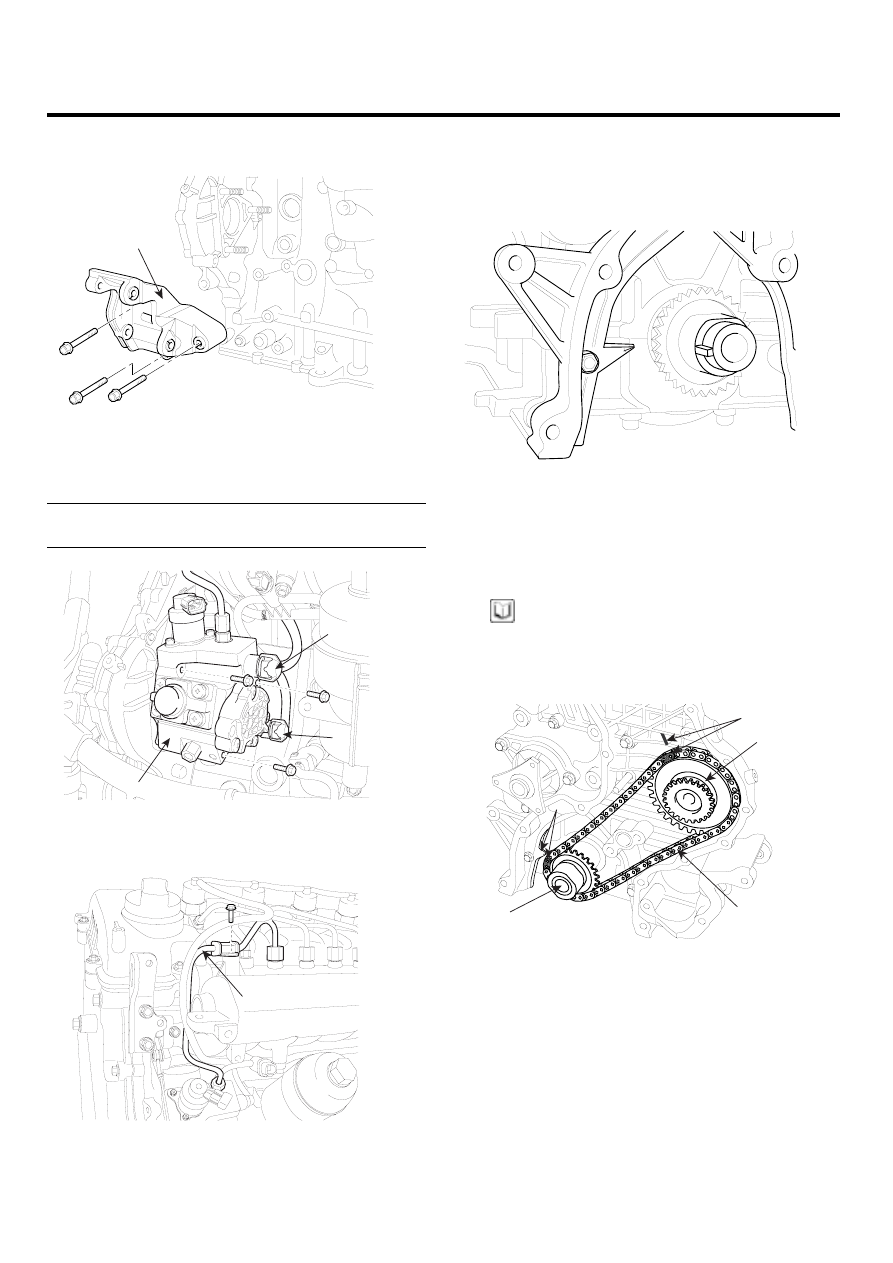

EMA -26

ENGINE (D4FA - DSL1.5)

4.

Install the power steering pump bracket(A).

A

LCGF025A

5.

Install the high pressure pump(A) and connect fuel
hoses (B, C).

Tightening torque :
14.7 ~ 19.6N.m (1.5 ~ 2.0kgf.m, 10.8 ~ 14.5lb-ft)

A

B

C

ADJF044A

6.

Install the high pressure pipe(A).(Refer to FL Gr)

A

ADJF034A

7.

Set the key of crankshaft sprocket to be aligned with
the timing mark of timing chain case. As a result of
this, place the piston on No.1 cylinder at the top dead
center on compression stroke.

TDC

LCGF093A

8.

After install timing chain "A" with high pressure pump
sprocket(B) equipped at the crankshaft sprocket(C),
and then install high pressure pump sprocket at the
high pressure pump shaft.

NOTE

The timing mark of high pressure pump sprocket
should be aligned with timing mark on the timing
chain case.

A

B

C

TDC

mark

mark

LCGF024A

9.

Pretighten the high pressure pump sprocket nut.

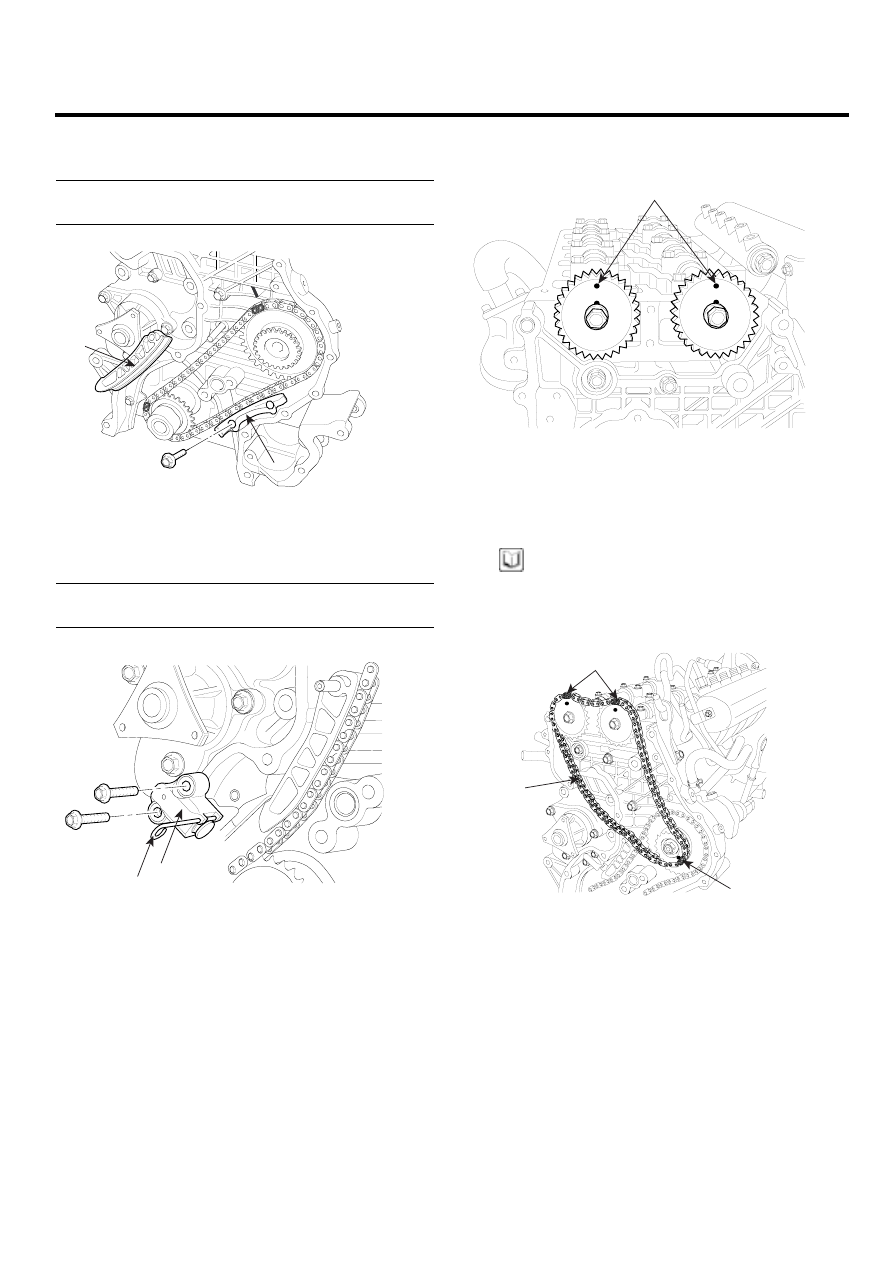

TIMING SYSTEM

EMA -27

10. Install timing chain "A" lever(A) and the timing chain

guide "1"(B).

Tightening torque :
9.8 ~ 11.8N.m (1.0 ~ 1.2kgf.m, 7.2 ~ 8.7lb-ft)

A

B

TDC

LCGF017A

11. Install the timing chain "A" auto tensioner(A) and then

remove set pin(B).

Tightening torque :
9.8 ~ 11.8N.m (1.0 ~ 1.2kgf.m, 7.2 ~ 8.7lb-ft)

A

B

LCGF016A

12. Align the timing mark(A) of camshaft sprocket on the

vertical center line of crankshaft.

A

LCGF094A

13. Install the timing chain "C"(A) as following procedure.

High pressure pump sprocket LH camshaft sprocket
RH camshaft sprocket

NOTE

The timing mark of each sprockets should be matched
with timing mark (color link) of timing chain at installing
timing chain as shown below illustration.

A

Mark

Mark

LCGF015A

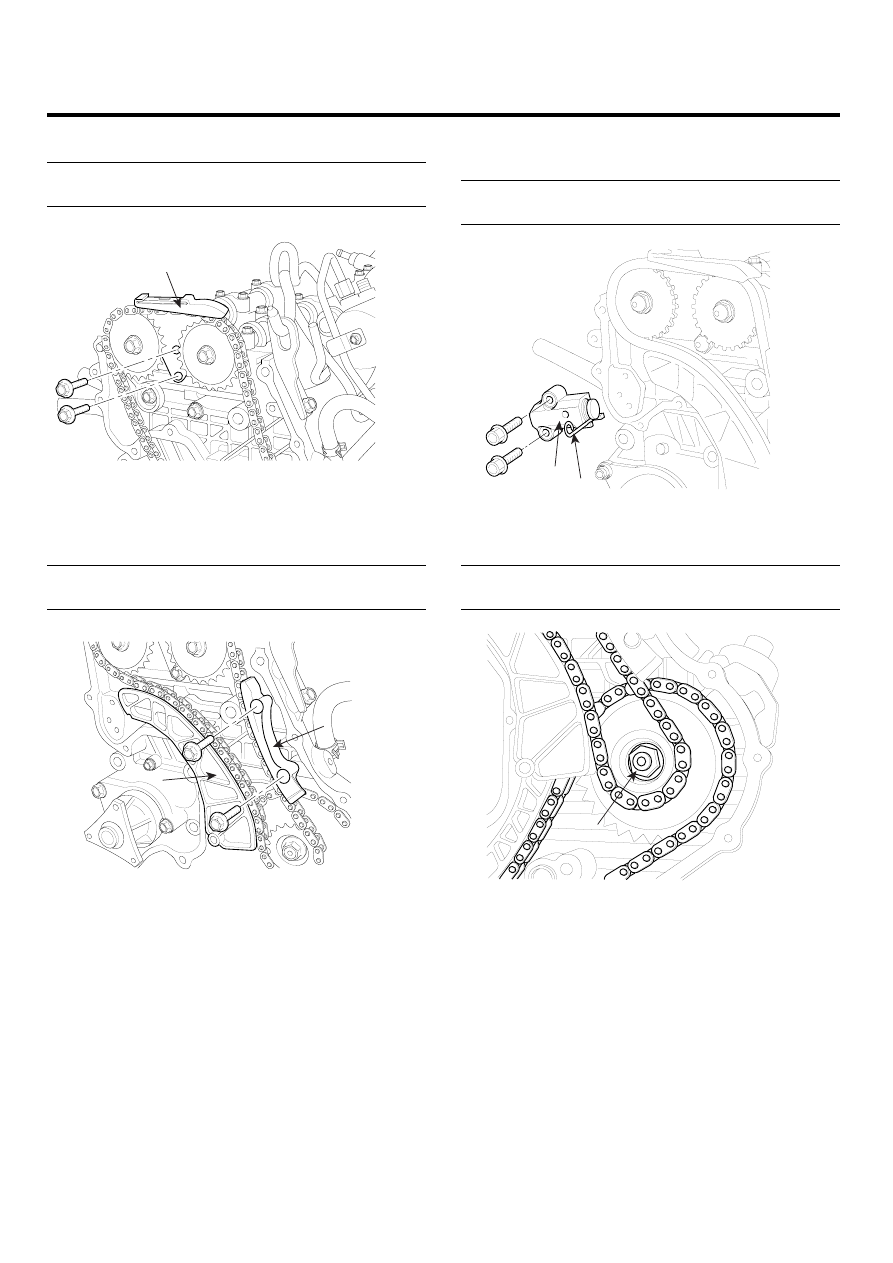

EMA -28

ENGINE (D4FA - DSL1.5)

14. Install the timing chain guide "2"(A).

Tightening torque :
9.8 ~ 13.7N.m (1.0 ~ 1.4kgf.m, 7.2 ~ 10.1lb-ft)

A

LCGF014A

15. Install the timing chain "C" lever(A) and the timing

chain guide "1"(B).

Tightening torque :
9.8 ~ 11.8N.m (1.0 ~ 1.2kgf.m, 7.2 ~ 8.7lb-ft)

A

B

LCGF013A

16. Install the timing chain "C" auto tensioner(A) and then

remove set pin(B).

Tightening torque :
9.8 ~ 11.8N.m (1.0 ~ 1.2kgf.m, 7.2 ~ 8.7lb-ft)

A

B

LCGF012A

17. Install the high pressure pump sprocket nut(A).

Tightening torque :
64.7 ~ 74.5N.m (6.6 ~ 7.6kgf.m, 47.7 ~ 55.0lb-ft)

A

LCGF095A
