Hyundai Tiburon (2003 year). Manual - part 219





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Daytime Running Lights > DRL Control
Module > Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Daytime
Running Lights > DRL Control Module > Schematic Diagrams

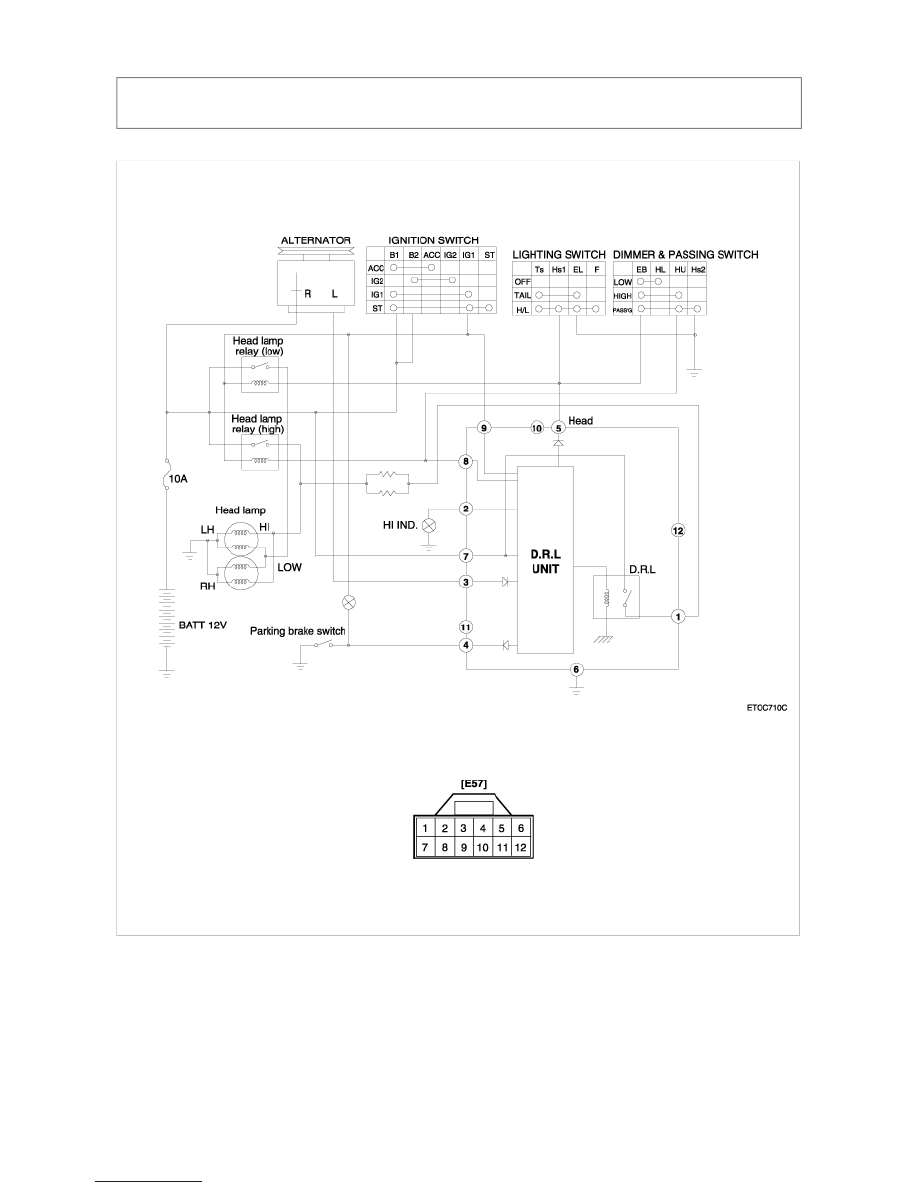

CIRCUIT DIAGRAM





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Daytime Running Lights > DRL
Control Module > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System
> Daytime Running Lights > DRL Control Module > Repair procedures

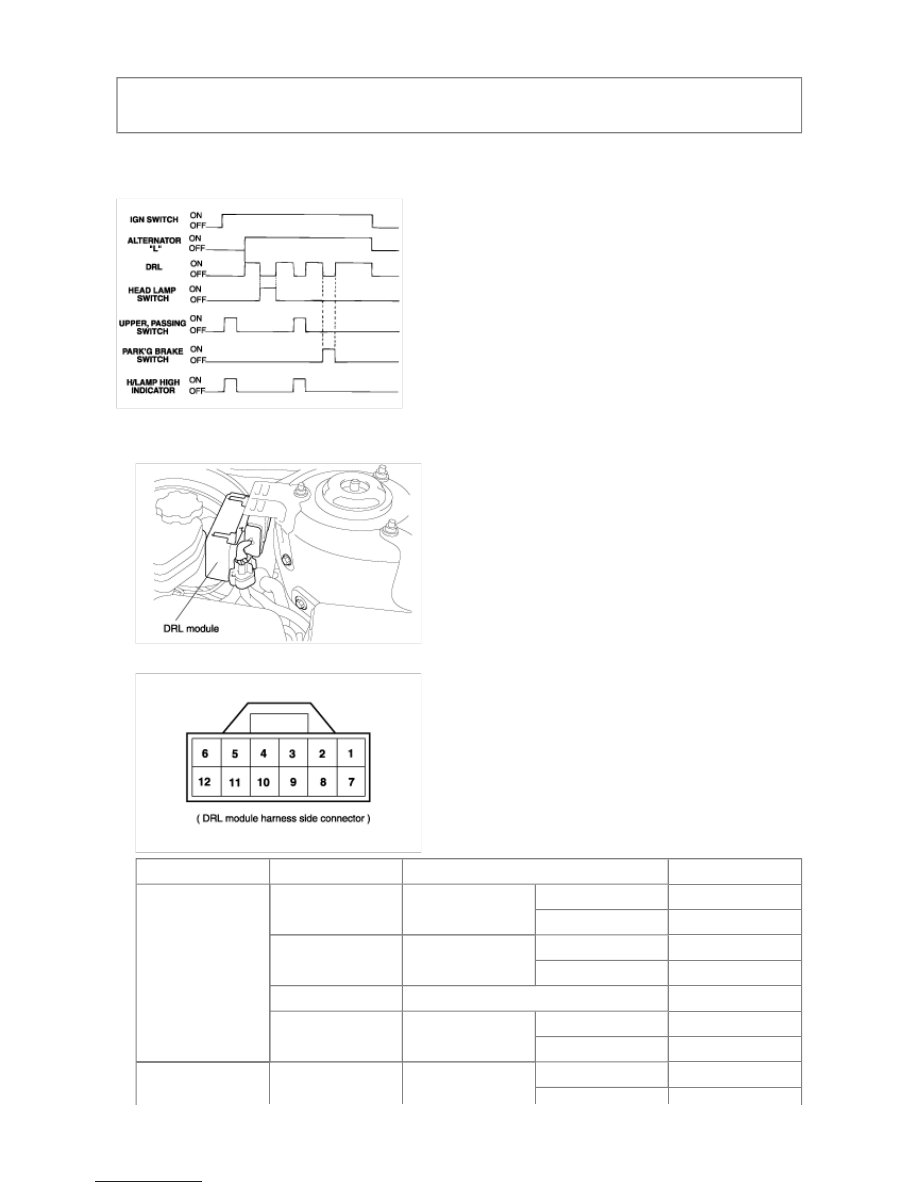

INSPECTION

OPERATION CHECK

INSPECT CIRCUITS FOR DAYTIME RUNNING LIGHT SYSTEM

1. Disconnect the wire connector to DRL module from engine compartment.



2. Inspect the connector on wire harness side as shown.



Check For

Test Connect

Condition

Test Specification

Continuity

4-Ground

Parking brake
switch

OFF (Released)

No continuity

ON (Pull up)

Continuity

5-Ground

Head lamp switch

OFF

No continuity

ON

Continuity

6-Ground

Constant

Continuity

9-Ground

Dimmer&passing
switch

Head light ON

Continuity

Head light OFF

No continuity

9-Ground

Ignition switch

ON

Battery voltage



Voltage

ACC or LOCK

No voltage

5-Ground

Ignition switch

ON

Battery voltage

ACC or LOCK

No voltage

7-Ground

Constant

Battery voltage

3-Ground

Engine

Stop

No voltage

Running

Battery voltag

3. If circuit is not as specified, refer to schematic diagram and inspect for short circuits.

There are two types of immobilizer functions available on the Body Control Module (BCM). The first is a "SMARTRA (SMART
TRansponder Antenna)"type and the second is a "stand alone" type that will emulate the system known as the "SCE
immobilizer". The hardware to support both types of immobilizer systems in the BCM is identical. The selection of immobilizer
type withinthe BCM is effected by setting the appropriate EEPROM byte.
All communications between the BCM and the ECM (Engine Control Module) for the purposes of immobilization will be over
the W line.
The diagnostics communication for the SMARTRA system will be performed by communicating with the ECM on it's K line.
The ECM will then perform diagnosticson the BCM via the W line.
At the time of Transponder validation, the BCM devotes 100% processing power to the validation process in order to respond
in the required time.During transponder validation, other BCM functions may be influenced.



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Immobilizer System > Description and
Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Immobilizer System > Description
and Operation

DESCRIPTION

1. SMARTRA type immobilizer

The "SMARTRA" type immobilizer system is applied to the 2.0

β

 engine.

The immobilizer system consists of a passive challenge-response (mutual authentication) transponder inside the key head,
a stand alone antenna, the BCM unit and the ECM. The BCM unit shall emulate the original SMARTRA immobilizer as
closely as possible. In this document, the BCM emulating the originalSMARTRA shall just be known as SMARTRA.
In the SMARTRA system, the immobilizer is contained within the ECM. The BCM shall provide the low-level routines and
hardware necessary to communicatewith the transponder.

2. Stand alone type immobilizer

The "Stand alone" type immobilizer system is applied to the 2.7

δ

 engine.

The immobilizer system consists of a passive challenge-response (mutual authentication) transponder inside the key head,
a stand alone antenna, the BCM unit and the ECM. The BCM unit shall emulate the original SCE type immobilizerto ECM
protocol as closely as possible.
In the Stand alone immobilizer system, the immobilizer is contained within the BCM. The ECM shall request the BCM for
permission to start the vehicle. The BCM shall perform the immobilisation functions and reply "start"or no start" permission
to the ECM.

SYSTEM BLOCK DIAGRAM
