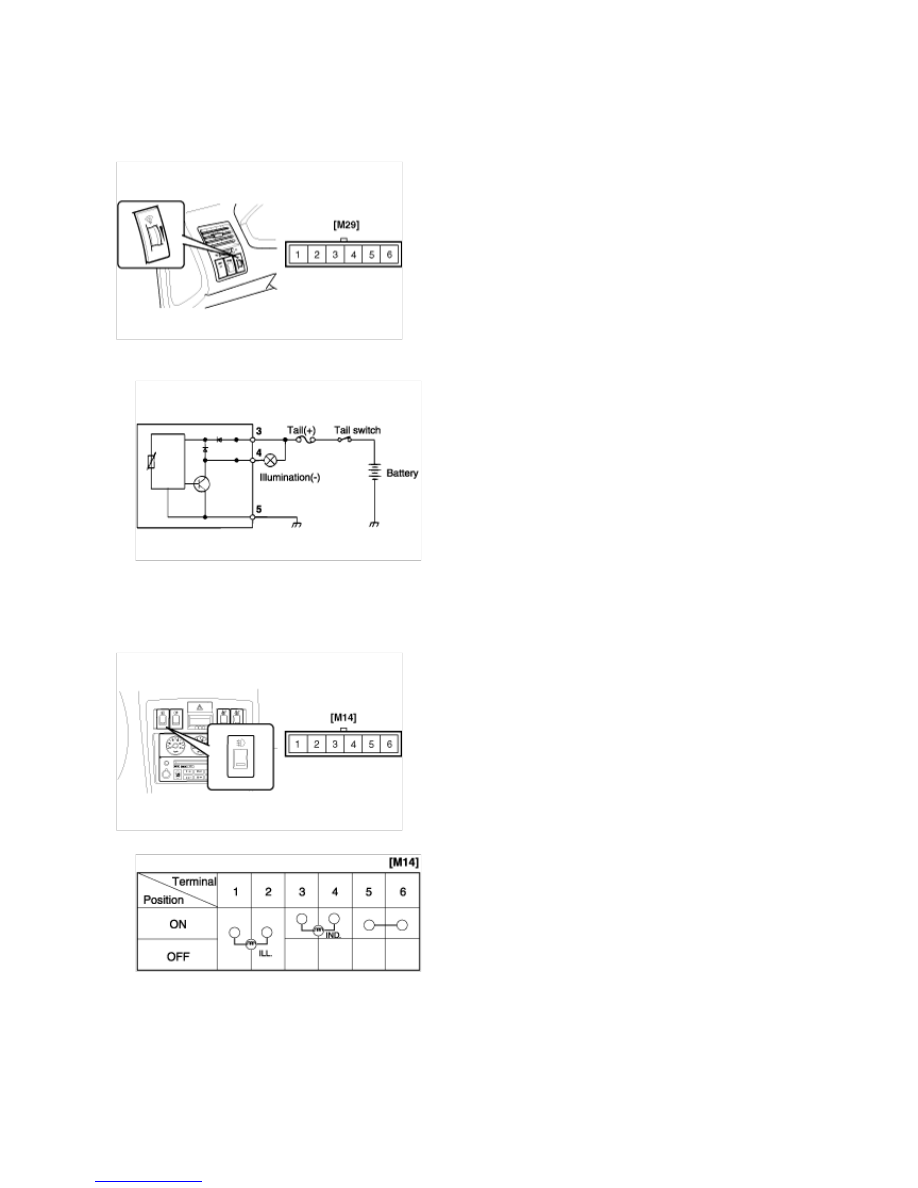

RHEOSTAT

1. Disconnect the negative (-) battery terminal.

2. Disconnect the rheostat connector from the crash pad panel.

3. Check for intensity. If the light intensity of the lamps changes smoothly without any flickering when the

rheostat is turned, it can be assumed that the rheostat is normal.



FRONT FOG LAMP SWITCH

1. Disconnect the negative (-) battery terminal.

2. Detach the switch connector from the center facia panel.

3. Operate the switch and check for continuity between the terminals with an ohmmeter.

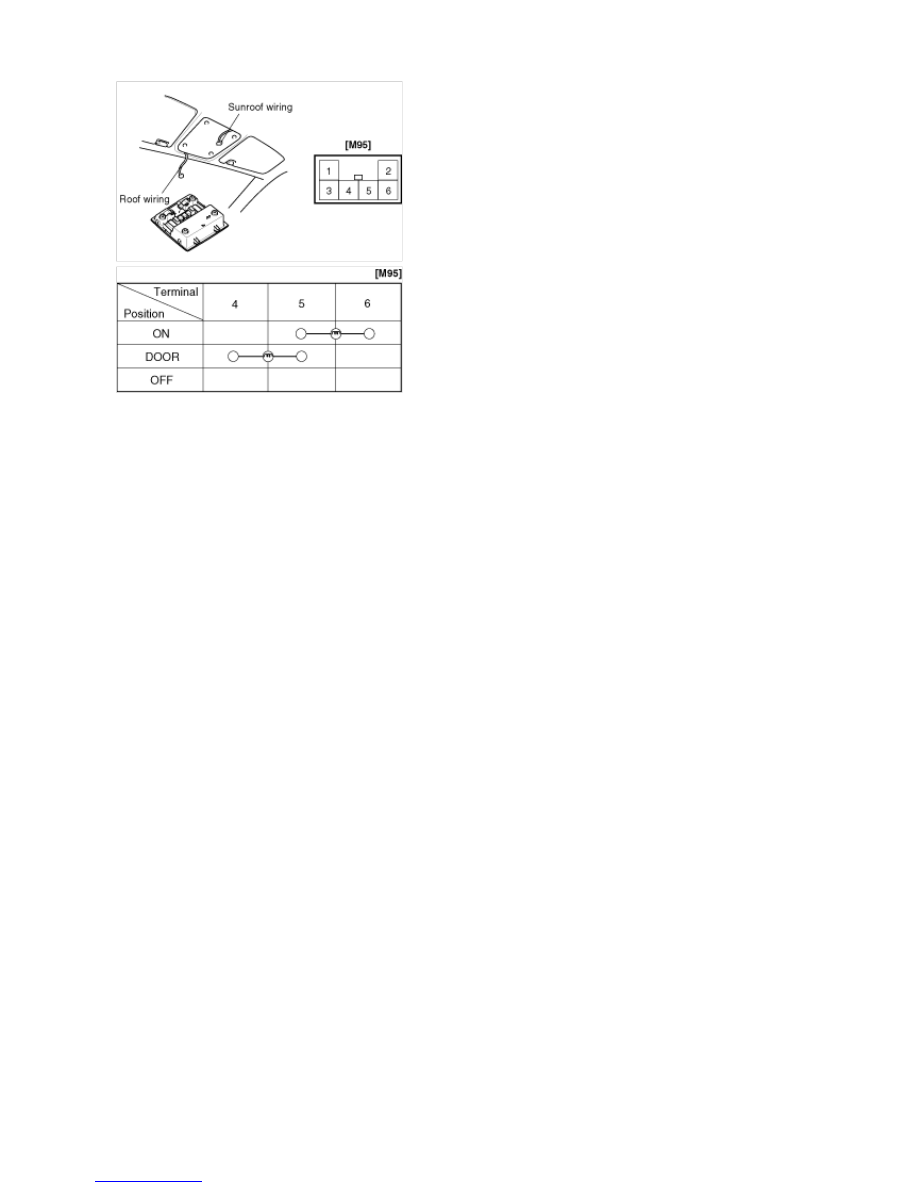

MAP LAMP SWITCH





With the front fog lamps and battery normal condition, aim the front fog lamps by turning the adjusting gear.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Lighting System > Head Lamps > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Lighting System > Head Lamps >
Repair procedures

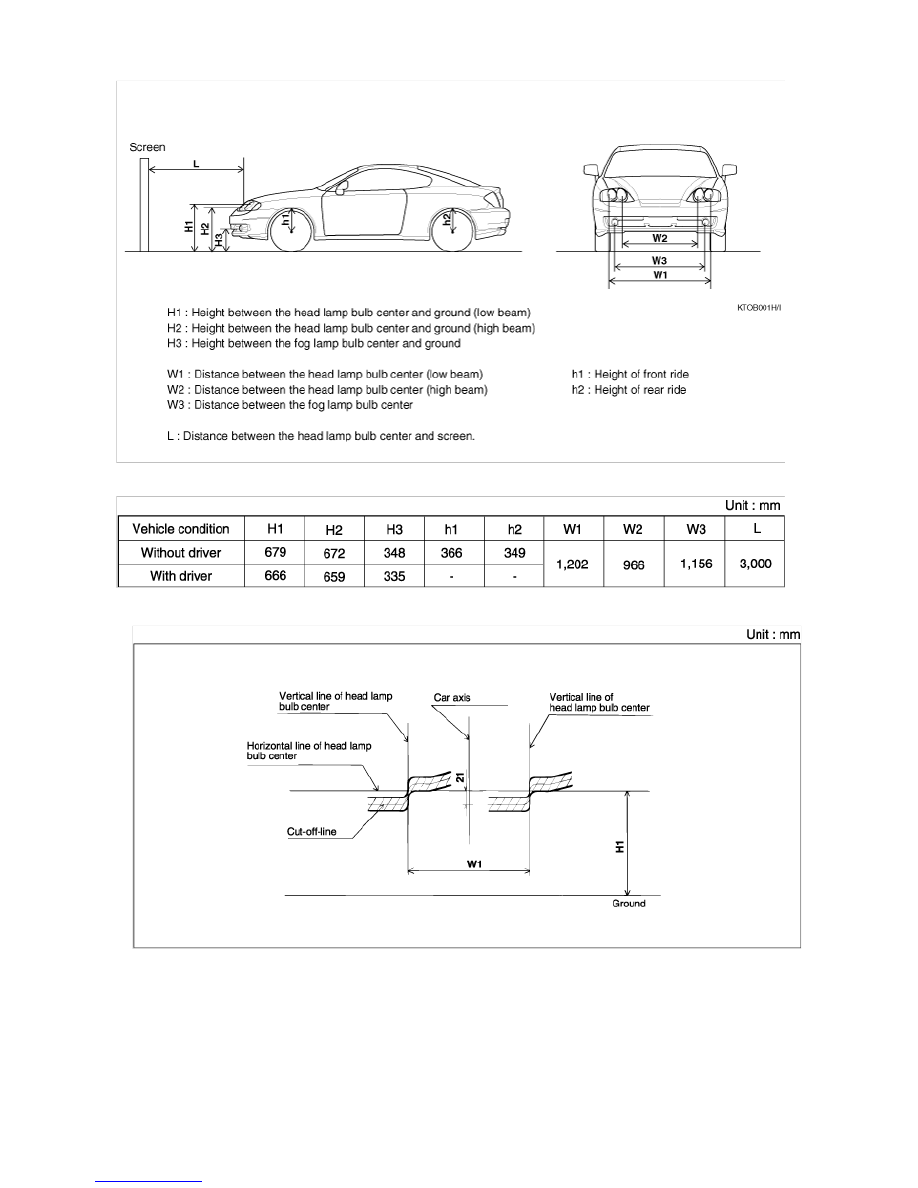

AIMING INSTRUCTIONS

If there are any regulations pertinent to the aiming of headlamps in the area where the vehicle is to be used, adjust so as
to meet those requirements.

1. Inflate the tires to the specified pressure and remove any loads from the vehicle except the driver, spare tire, and tools.

2. The vehicle should be placed on a flat floor.

3. Draw vertical lines (Vertical lines passing through respective headlamp centers) and a horizontal line (Horizontal line

passing through center of headlamps) on the screen.

4. With the headlamp and battery in normal condition, aim the headlamps so the brightest portion falls on the horizontal and

vertical lines.

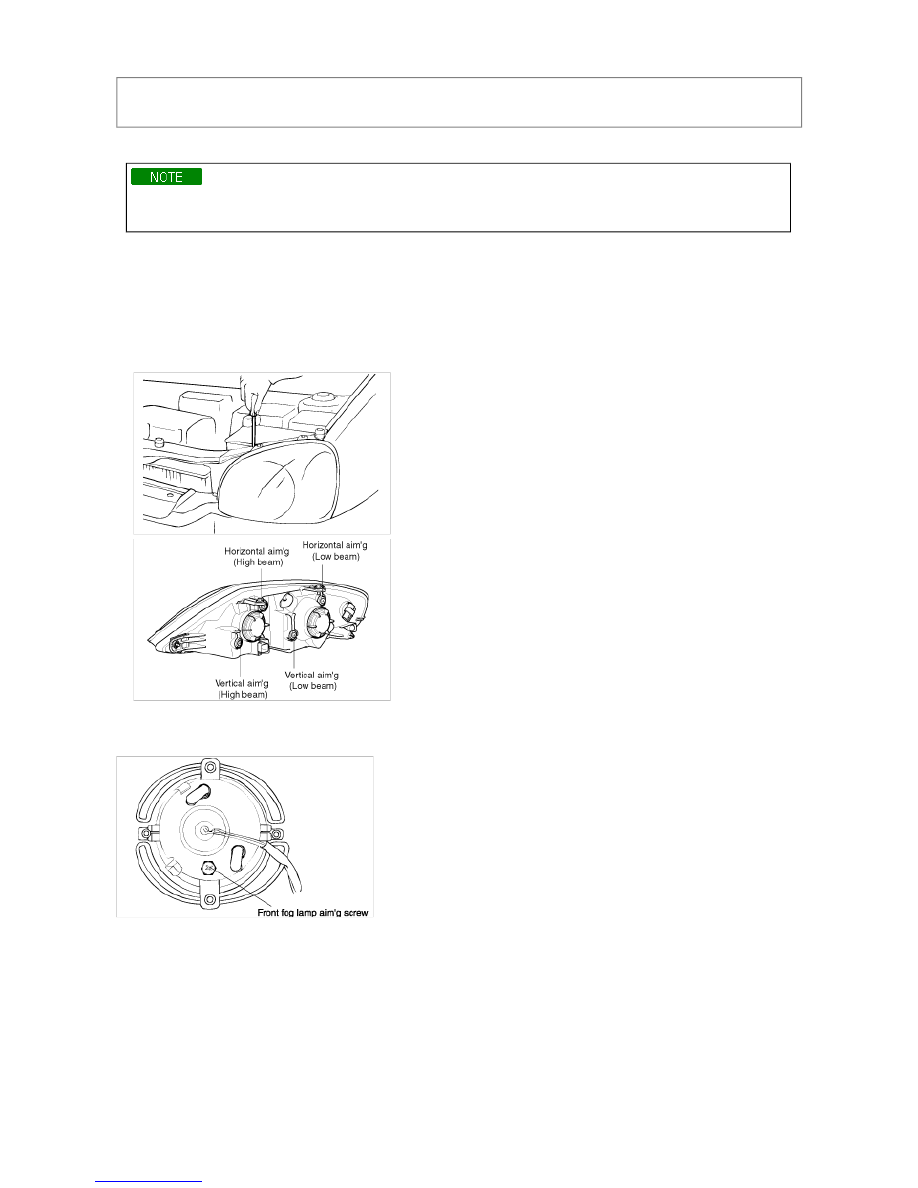

Make vertical and horizontal adjustments to the lower beam using the adjusting wheel.





FRONT FOG LAMP





HEAD LAMP AND FOG LAMP AIMING POINT

1. Turn the low beam on without driver aboard.

The cut-off line should be projected in the allowable range (shaded region).

2. Turn the high beam on without driver aboard.

The hot-zone should be projected in the allowable range (shaded region).
