REMOVAL

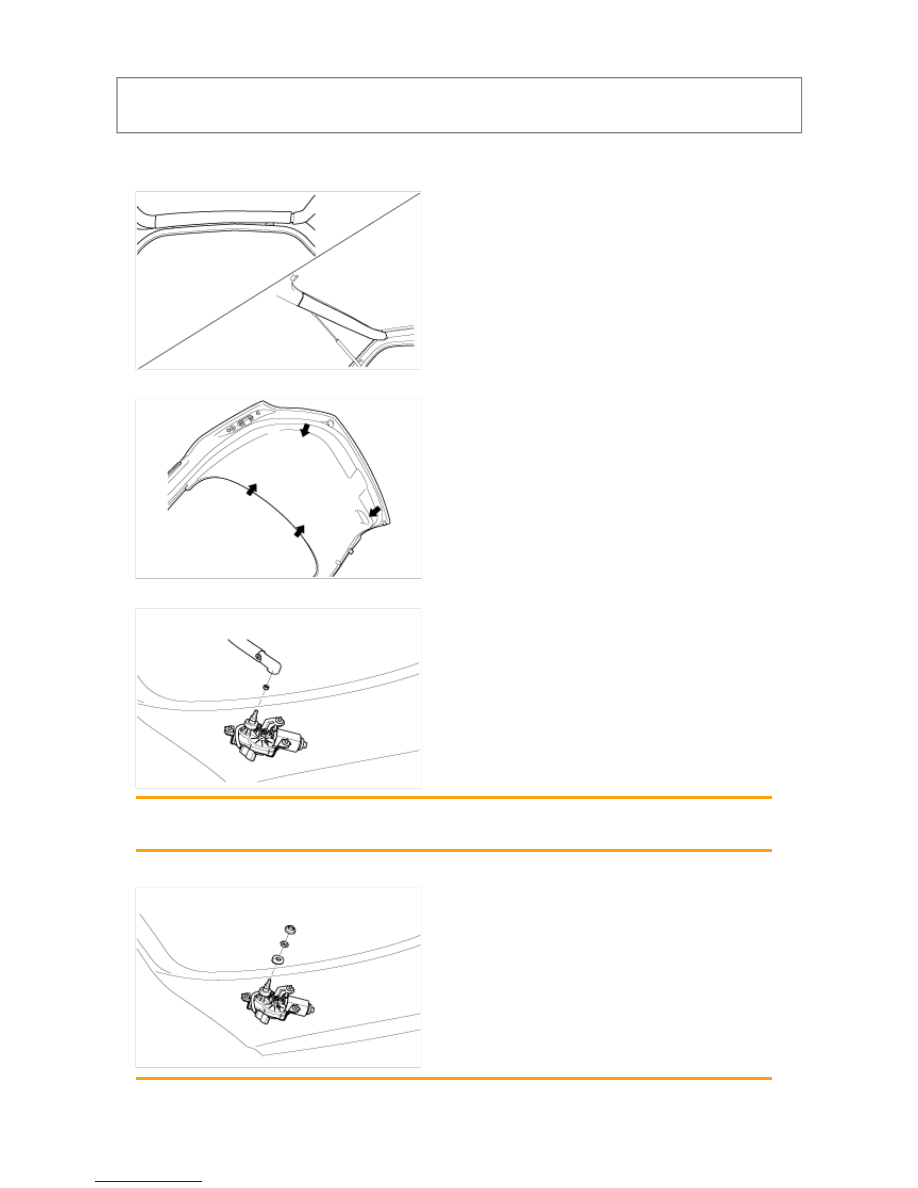

1. Remove the upper and side trim from the tailgate frame.



2. Remove the tailgate trim panel after removing 4 screws.



3. Remove the rear wiper arm after removing a nut.



Tightening torque
14~17 Nm (140~170 kg·cm, 10.3~12.5 lb·ft)

4. Remove the hexagonal nut after removing pivot cover.



Tightening torque



14~17 Nm (140~170 kg·cm, 10.3~12.5 lb·ft)

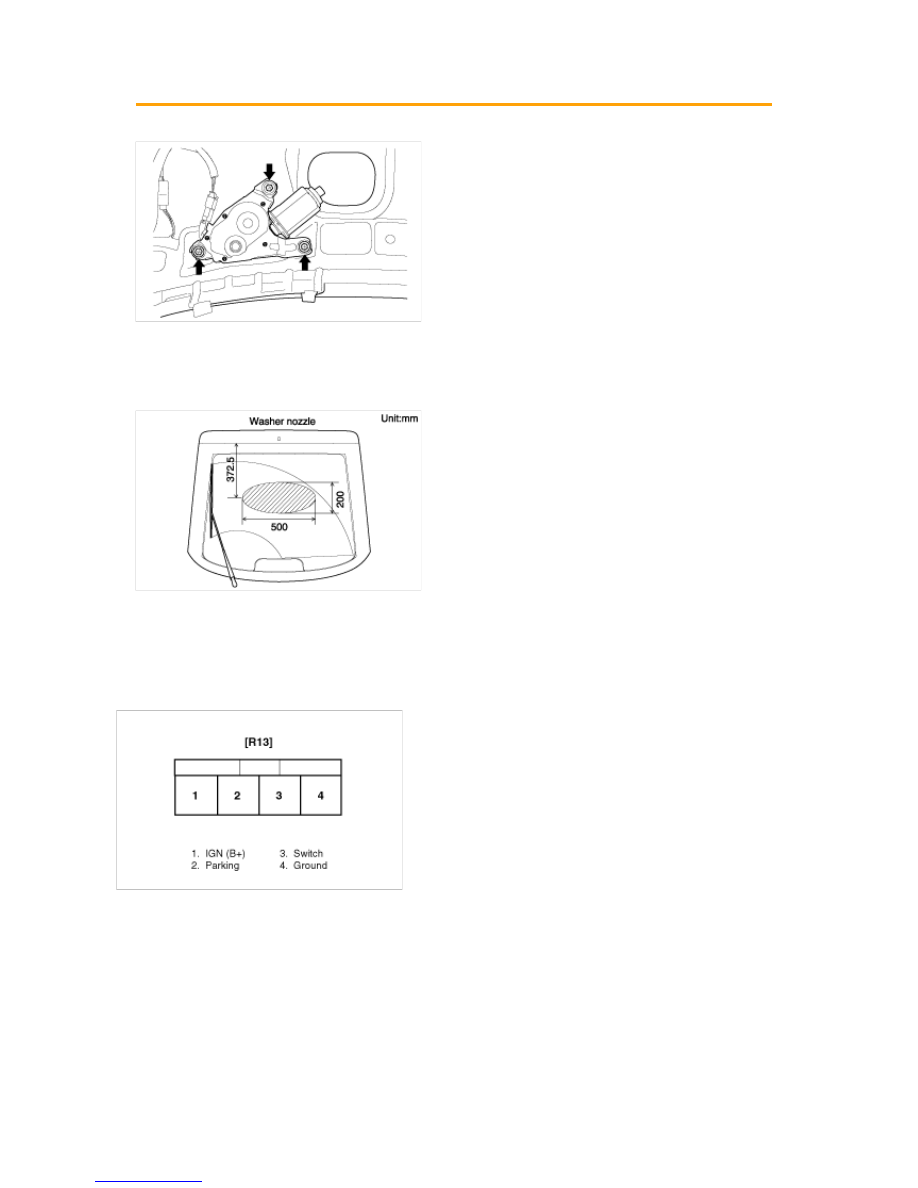

5. Remove the rear wiper motor after removing 3 bolts, and disconnect the motor's connector.



INSTALLATION

1. Installation is the reverse of removal.

2. Set the washer nozzle on the specified spray position.



INSPECTION

1. Remove the connector from the rear wiper motor.

2. Connect battery positive (+) and negative (-) cables to terminals 3 and 4 respectively.

3. Check that the motor operates normally. Replace the motor if it operates abnormally.



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Rear Wiper/Washer > Rear Washer
Switch > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Rear
Wiper/Washer > Rear Washer Switch > Repair procedures

INSPECTION

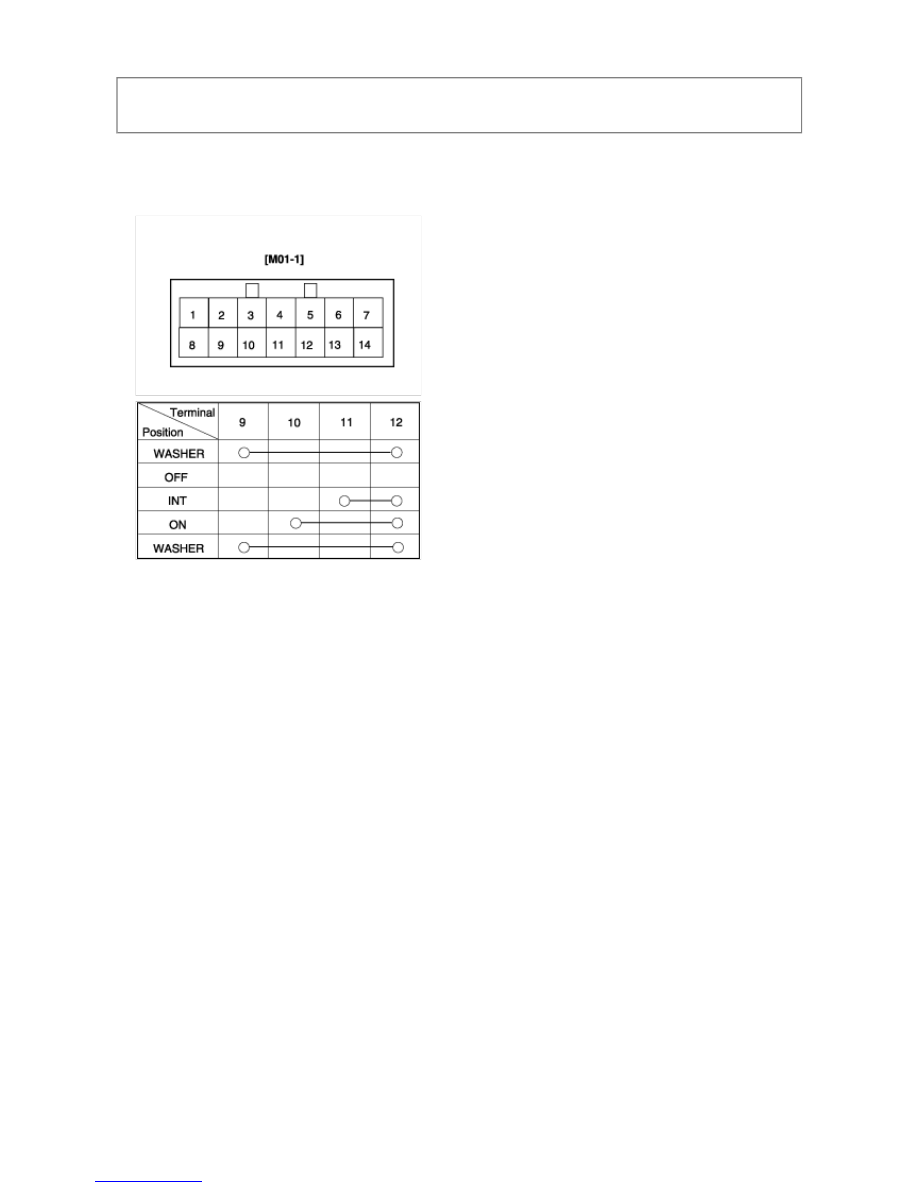

1. Disconnect the connector from the rear wiper and washer switch.

2. Check for continuity between the terminals.









TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Rear Wiper/Washer > Rear Washer
Motor > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Rear
Wiper/Washer > Rear Washer Motor > Repair procedures

INSPECTION

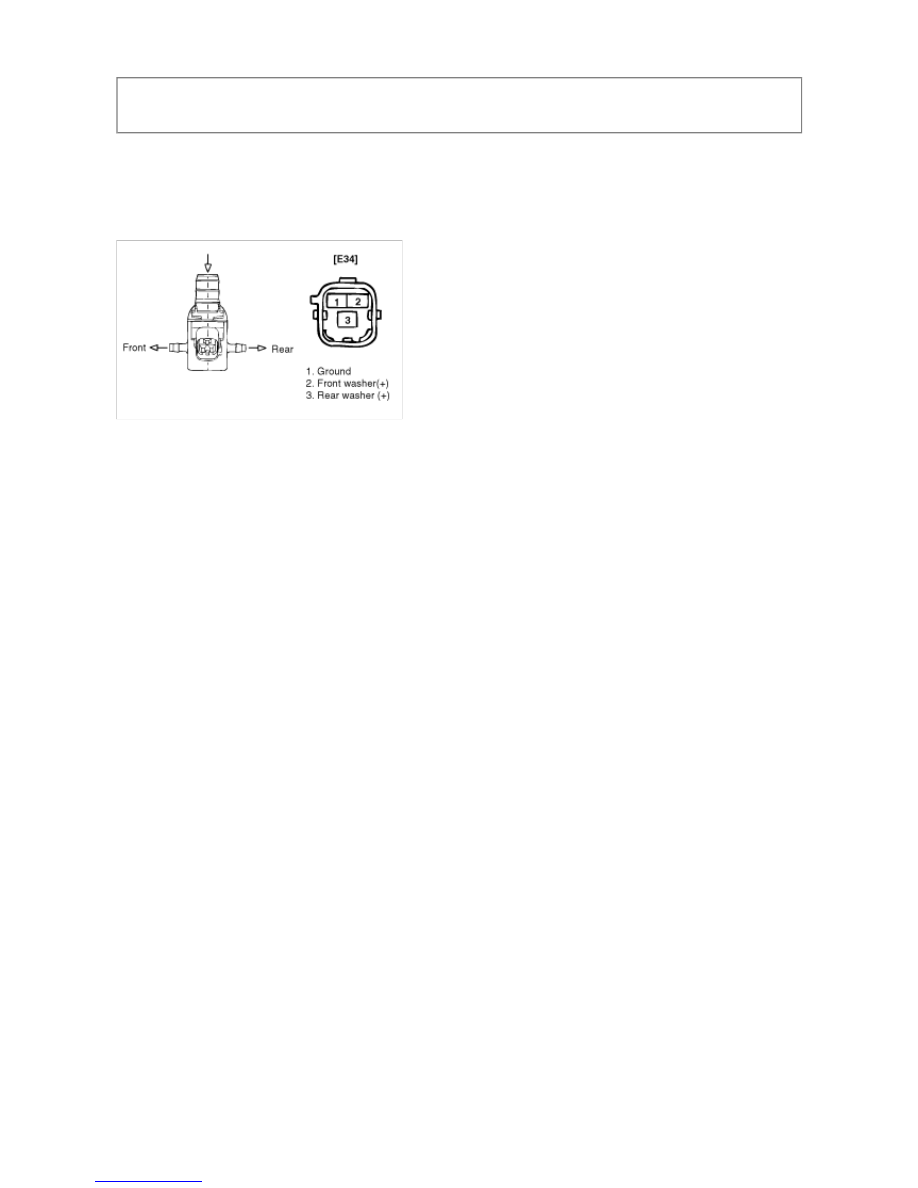

1. With the washer motor connected to the reservoir tank, fill the reservoir tank with water.

2. Connect positive(+) and negative(-) battery cables to terminals 3 and 1 respectively to see that the washer

motor runs and water is pumped.

3. Check that the motor operates normally.

Replace the motor if it operates abnormally.
