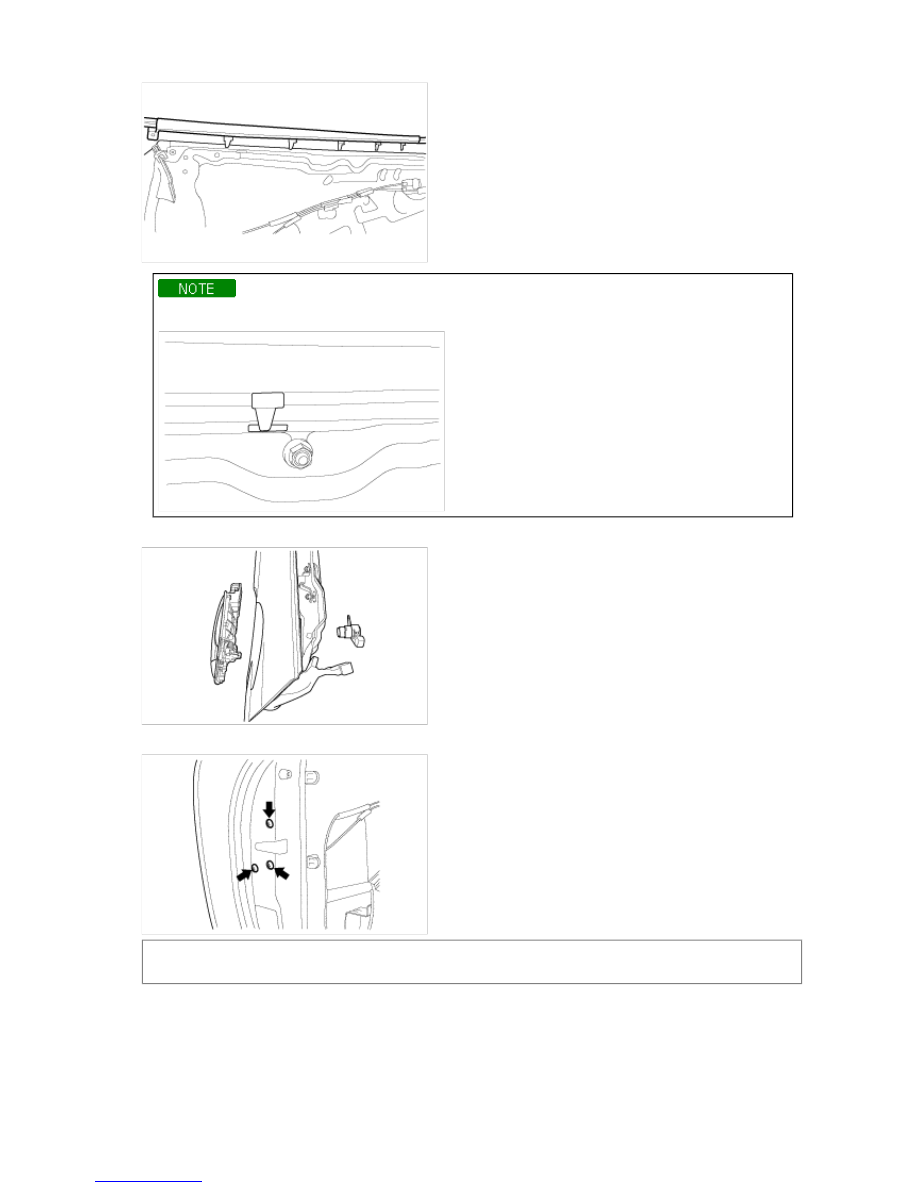

Install the door outside belt to the inside of groove of the door panel.



14. Remove the door outside handle and key cylinder.



15. Remove the door latch assembly mounting screws and remove the door latch assembly.





Tightening torque:
17~22 Nm (170~220 kg·cm, 12~16 lb·ft)

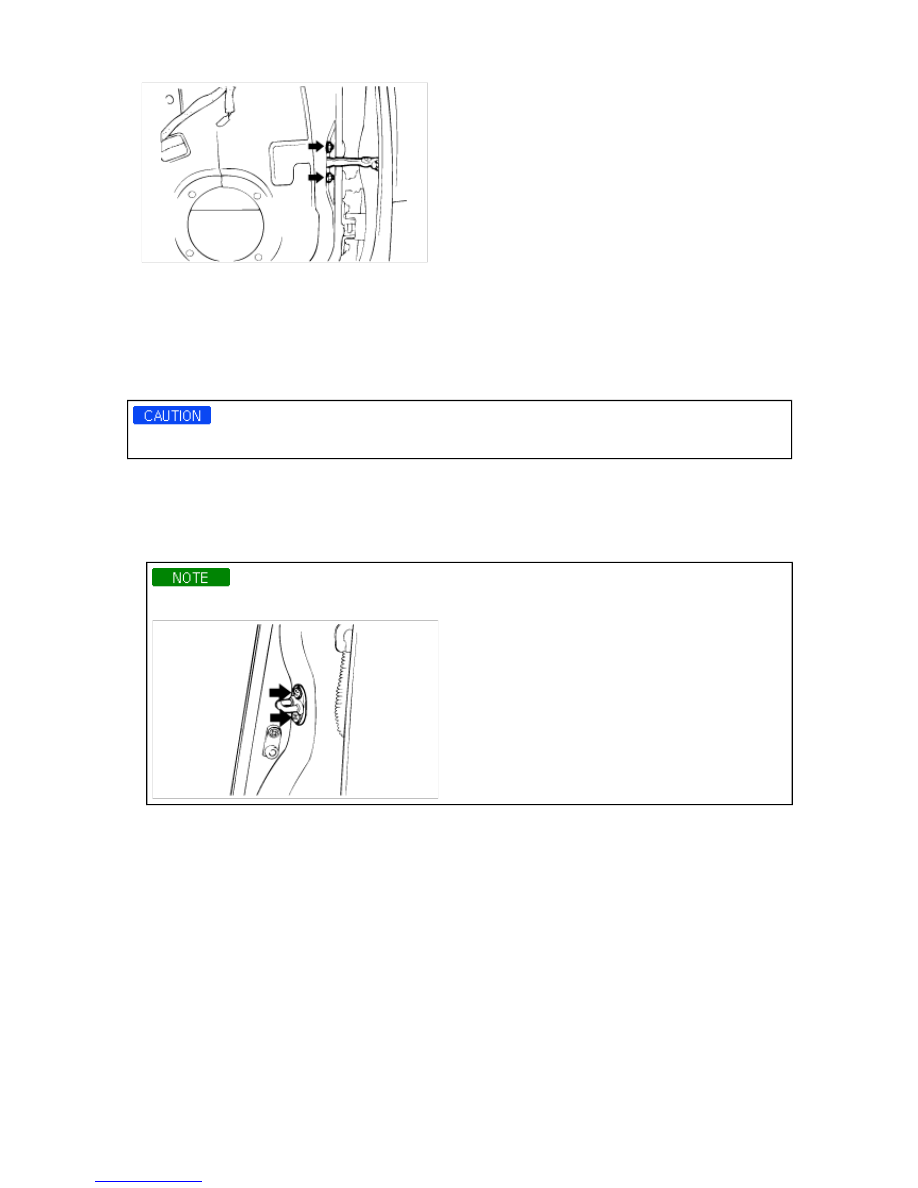

16. Remove the door checker.



17. Installation is the reverse of removal.

When installing the door vapor barrier, butyl tape should not be placed so it blocks the door trim fastener
holes.

ADJUSTMENT

DOOR POSITION

Attach protective tape to the fender edges where the hinge is installed.

DOOR STRIKER

1. Draw a line around the striker plate for reference.

2. Loosen the striker screws and move the striker IN or OUT to make the latch fit tighter or looser. Move the

striker UP or DOWN to align it withthe latch opening. Then lightly tighten the screws and recheck.

Hold the outside handle out and push the door aginst the body to ensure the striker allows a flush fit.







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > mirror > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > mirror >
Components and Components Location

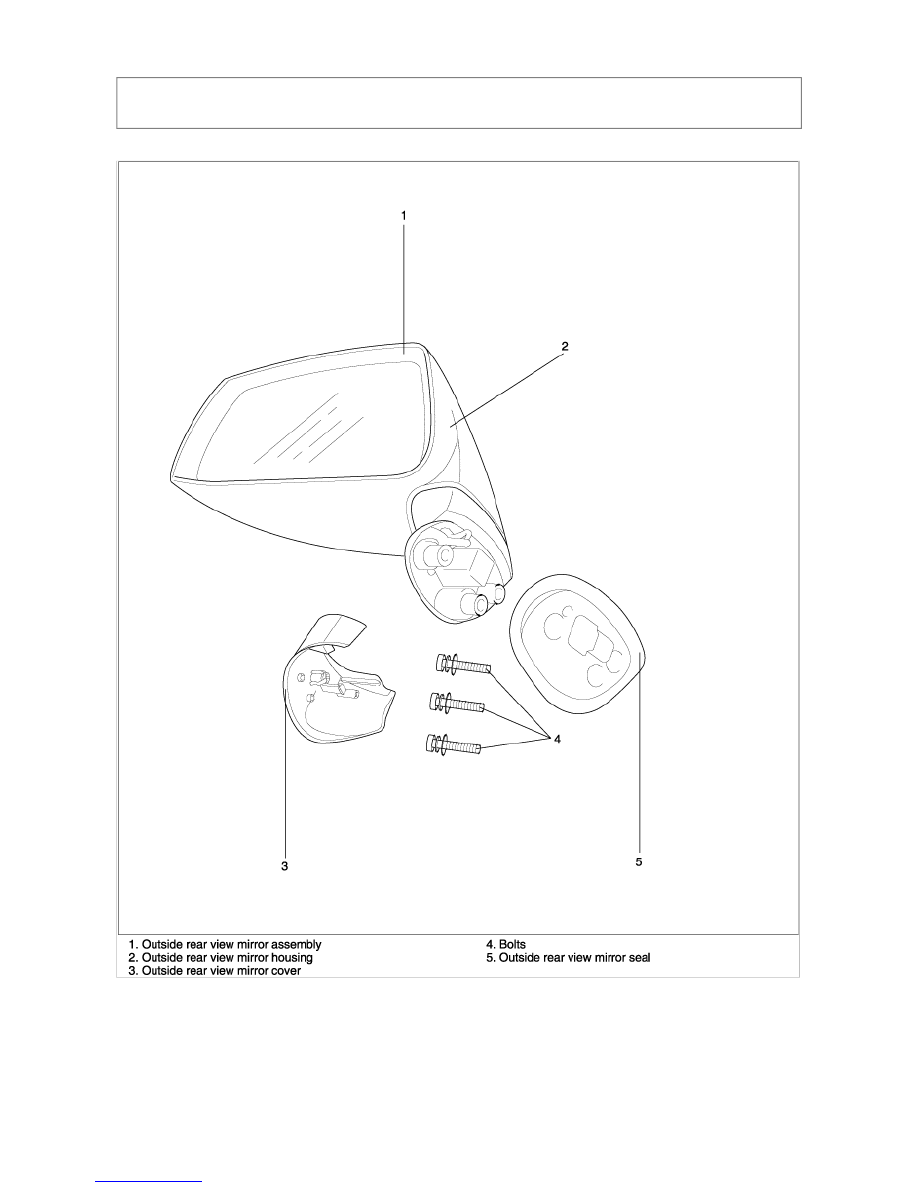

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > mirror > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > mirror >
Repair procedures

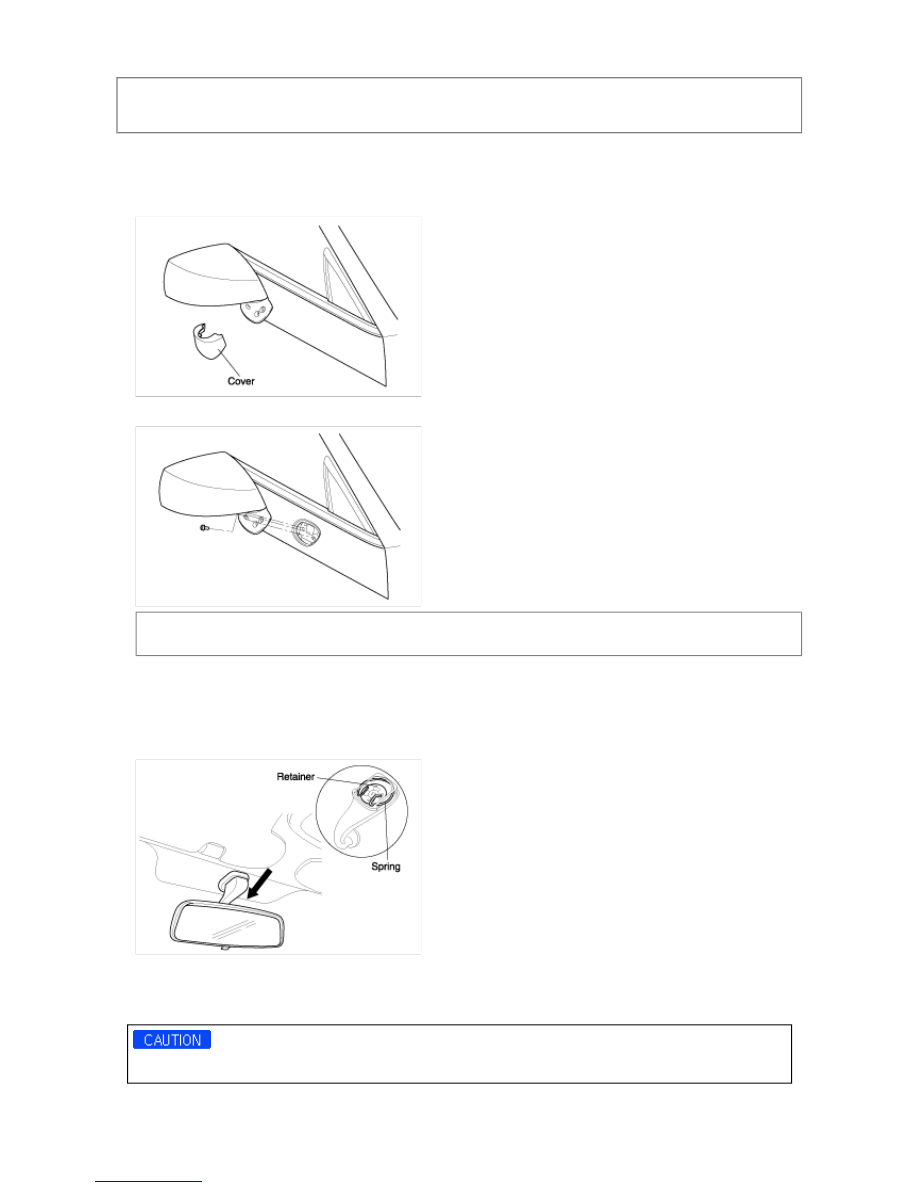

REMOVAL AND INSTALLATION

OUTSIDE REARVIEW MIRROR

1. Remove the outside rearview mirror cover.



2. Loosen the mounting bolts, disconnet the connector and then remove the outside rearview mirror.





Tightening torque:
7~11 Nm (70~110 kg·cm, 5~8 lb·ft)

3. Installation is the reverse of removal.

INSIDE REARVIEW MIRROR

1. Remove the rearview mirror.



2. Installation is the reverse of removal.

DISASSEMBLY

Wear gloves to remove and install the mirror holder.
