Hyundai Tiburon (2003 year). Manual - part 174





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > hood > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > hood >
Components and Components Location

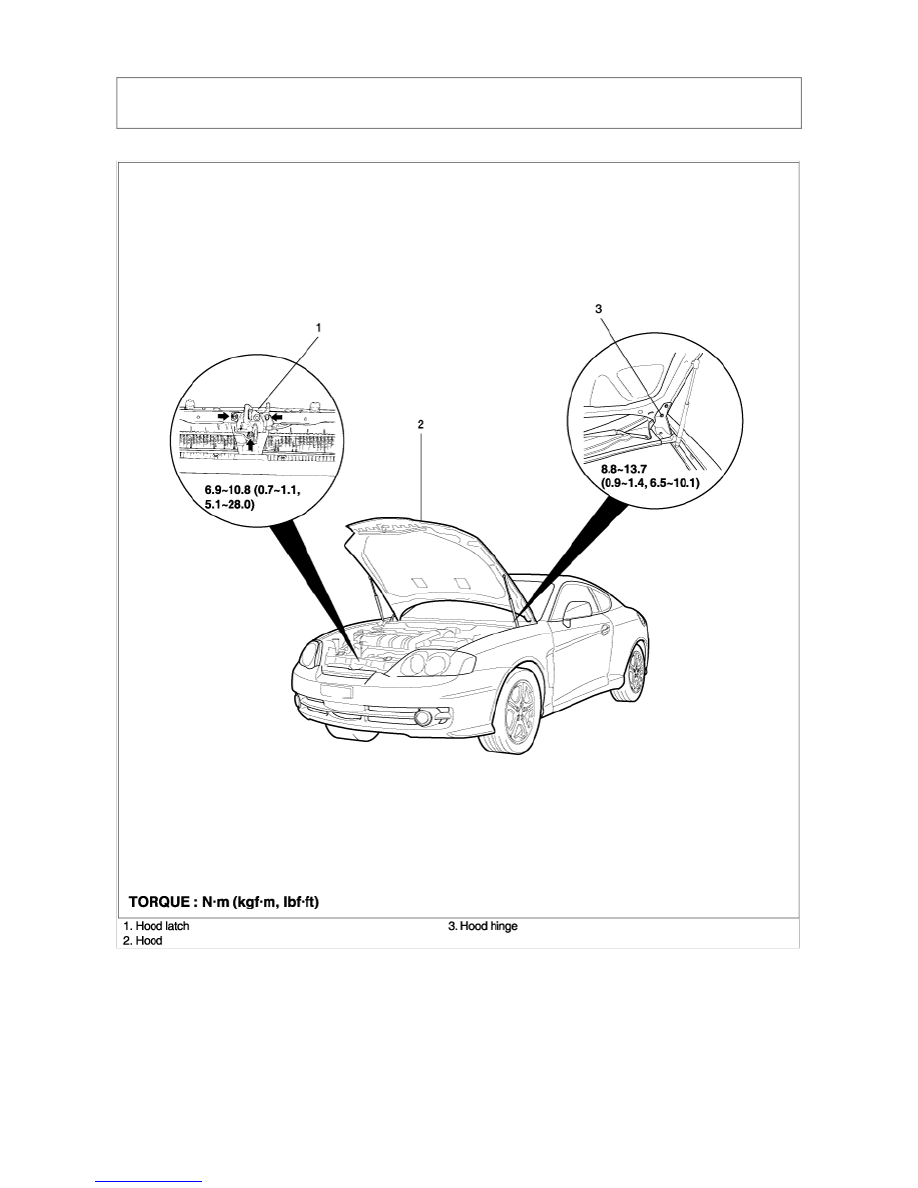

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > hood > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > hood >
Repair procedures

ADJUSTMENT

Hood Hinge

1. Loosen the hood hinge mounting bolt.

2. Adjust the longitudinal and lateral positions of the hood by utilizing the holes in the hinge.

3. Adjust front edge of hood in vertical direction by adjusting the hood stop and adjusting bumpers.



Hood Latch

1. Loosen the hood lock mounting bolts.

2. Adjust the alignment of the hood latch by adjusting the vertical and lateral position of the lock and by adjusting

the height of the hood.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > tail gate > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > tail gate
> Repair procedures

REMOVAL AND INSTALLATION

1. Remove the tailgate frame upper trim.



2. Remove the tailgate glass side trim.



3. Remove the tailgate trim panel.



4. Remove the rear wiper arm.



5. Remove the hexagonal nut.



6. Remove the rear wiper motor mounting 3 bolts and disconnect the wire connector.

Remove the rear wiper motor.



7. Remove the tailgate lifter with ball joint.



When replacing the tailgate lifter, the ball joint should be replaced at the same time.



Tightening torque:
11~16 Nm (110~160 kg·cm, 8~12 lb·ft)

ADJUSTMENT

1. Adjust the striker upward or downward, and rightward or leftward until the tailgate is flush with the rear edge of

the body.
