TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Supplemental Restraint System Control Module (SRnodeM)
> Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Supplemental
Restraint System Control Module (SRnodeM) > Components and Components Location

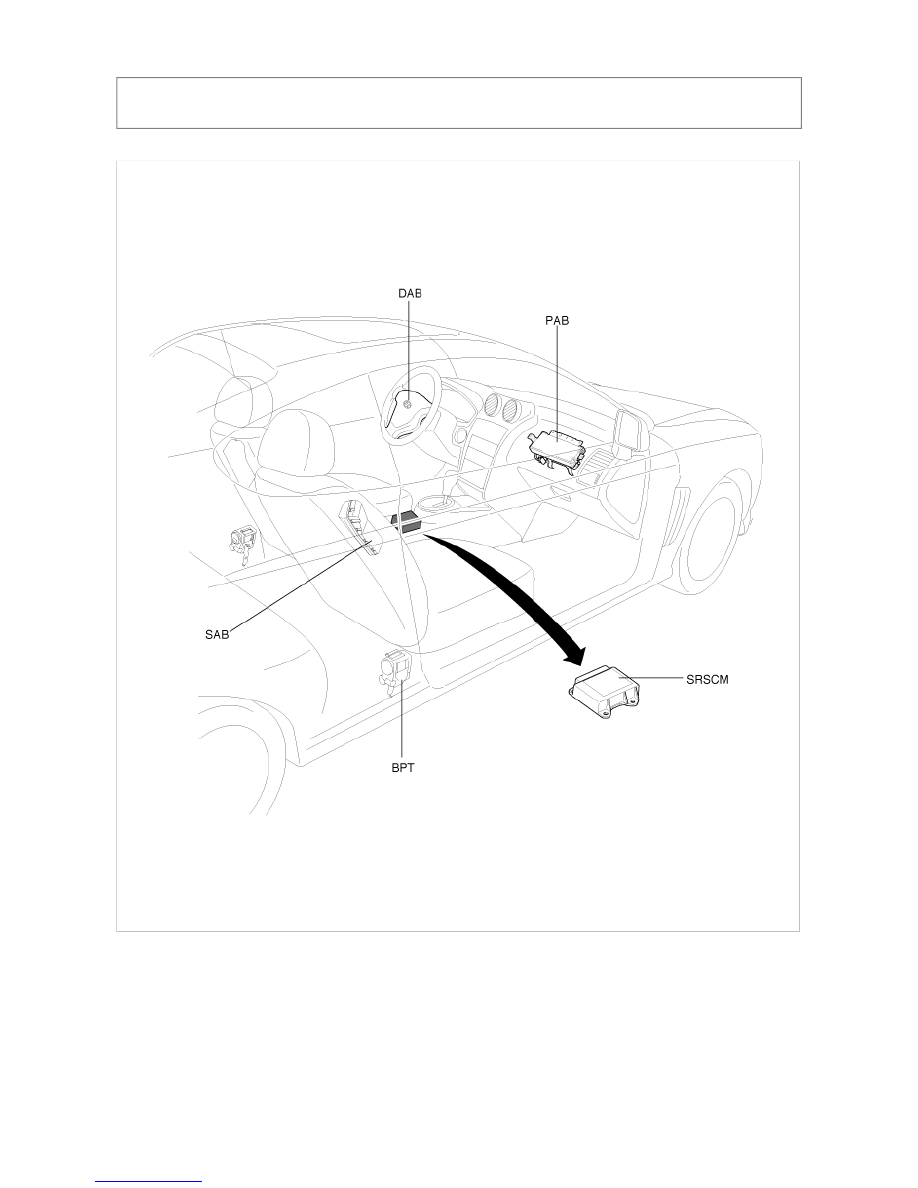

SYSTEM COMPONENT AND LAYOUT

OPTIONS : DAB + PAB + SAB + BPT



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Supplemental Restraint System Control Module (SRnodeM)
> Troubleshooting, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Restraint > Supplemental Restraint System Control
Module (SRnodeM) > Troubleshooting

INSPECTION CHART FOR DIAGNOSTIC TROUBLE CODE

DTC No.

Fault description

B1111

Battery voltage too high

B1112

Battery voltage too low

B1346

Driver airbag (DAB), Resistance too high

B1347

Driver airbag (DAB), Resistance too low

B1348

Driver airbag (DAB), Short to GND

B1349

Driver airbag (DAB), Short to Battery

B1352

Passenger airbag (PAB), Resistance too high

B1353

Passenger airbag (PAB), Resistance too low

B1354

Passenger airbag (PAB), Short to GND

B1355

Passenger airbag (PAB), Short to Battery

B1361

Driver seat belt pretensioner (DBPT), Resistance too high

B1362

Driver seat belt pretensioner (DBPT), Resistance too low

B1363

Driver seat belt pretensioner (DBPT), Short to GND

B1364

Driver seat belt pretensioner (DBPT), Short Battery

B1367

Passenger seat belt prestensioner (PBPT), Resistance too
high

B1368

Passenger seat belt prestensioner (PBPT), Resistance too
low

B1369

Passenger seat belt prestensioner (PBPT), Short to GND

B1370

Passenger seat belt prestensioner (PBPT), Short to Battery

B1378

Driver side airbag (DSAB), Resistance too High

B1379

Driver side airbag (DSAB), Resistance t0o Low

B1380

Driver side airbag (DSAB), Short to GND

B1381

Driver side airbag (DSAB), Short to Battery

B1382

Passenger side airbag (PSAB), Resistance too high

B1383

Passenger side airbag (PSAB), Resistance too low

B1384

Passenger side airbag (PSAB), Short to GND

B1385

Passenger side airbag (PSAB), Short to Battery

B1400

Satellite left side sensor defect

B1401

Satellite sensor left side short to GND

B1402

Satellite sensor left side open/short to battery

B1403

Satellite right side sensor defect

B1404

Satellire sensor right side short to GND

B1405

Satellire sensor right side open/short to battery

B1409

Satellite left side sensor communication error

B1410

Satellite right side sensor communication error

B1511

Driver seat belt buckle switch open/short to battery

B1512

Driver seat belt buckle switch short to GND



CIRCUIT INSPECTION



B1513

Passenger seat belt buckle switch open/short to battery

B1514

Passenger seat belt buckle switch short to GND

B1620

Airbag unit internal failure

B1650

SRSCM crash recorded

B1655

Side airbag crash recorded

B1657

Crash recorded-Belt pretensioner only

B1661

ECU mismatching

B2500

Warning lamp failure

• The DAB is located in the steering wheel.

• The PAB is located in the crash pad.

• The DSAB is located in the left side of driver's seat.

• The PSAB is located in the right side of passenger's seat.

DTC

B1111
B1112

Battery voltage too high (Vbaft

≥

 19.2V)

Battery voltage too low (Vbaft

≤

 7.2V)

CIRCUIT DESCRIPTION

INSPECTION PROCEDURE

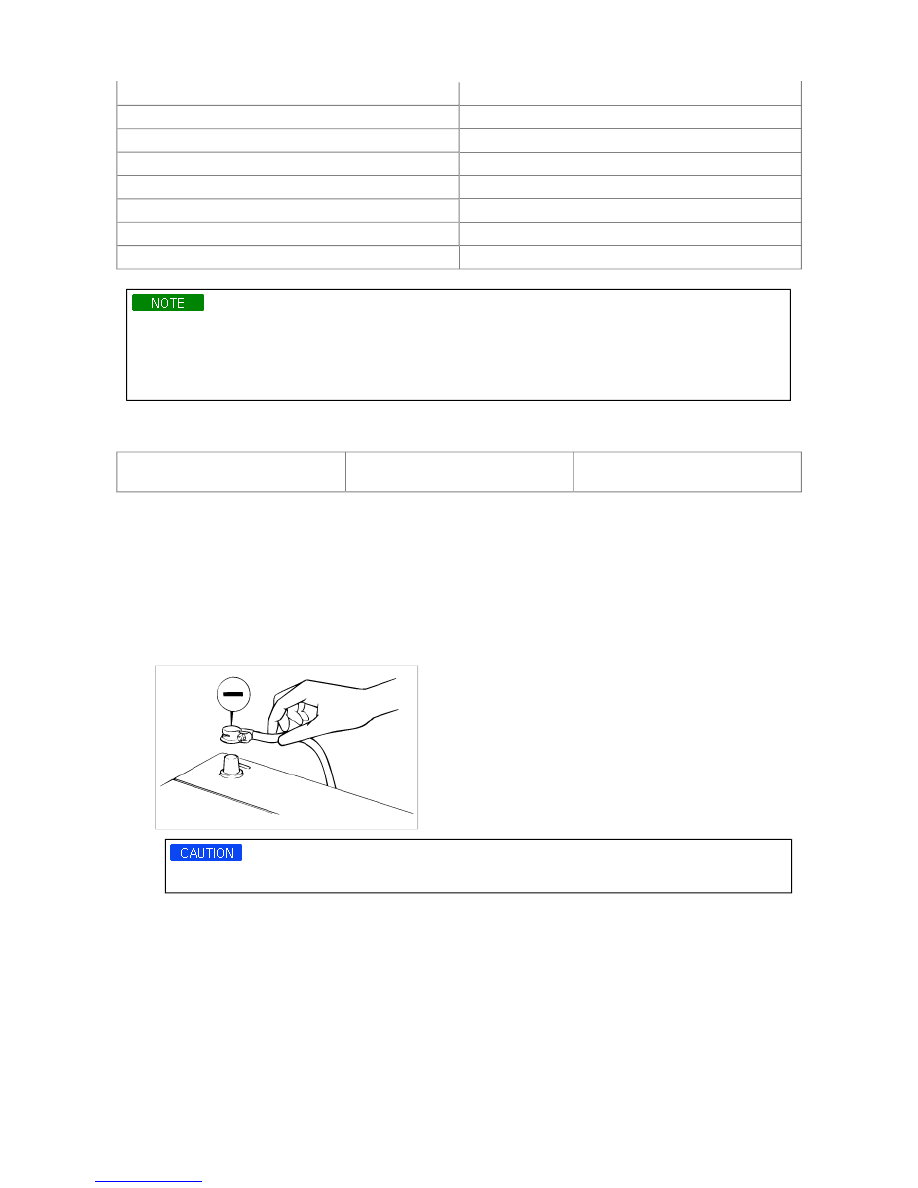

1. Preparation

(1) Disconnect the negative (-) terminal cable from the battery, and wait at least 30 seconds.

(2) Remove the DAB module.

(3) Disconnect the connectors of the PAB, left and right side airbags, belt pretensioners and satellite sensors.

(4) Disconnect the SRSCM connector.



Place the DAB with the front surface facing upward.

2. Check source voltage.

(1) Connect the negative (-) terminal cable to the battery.

(2) Turn the ignition switch ON.
