TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Controller > Manual Controller >
Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Controller
> Manual Controller > Schematic Diagrams

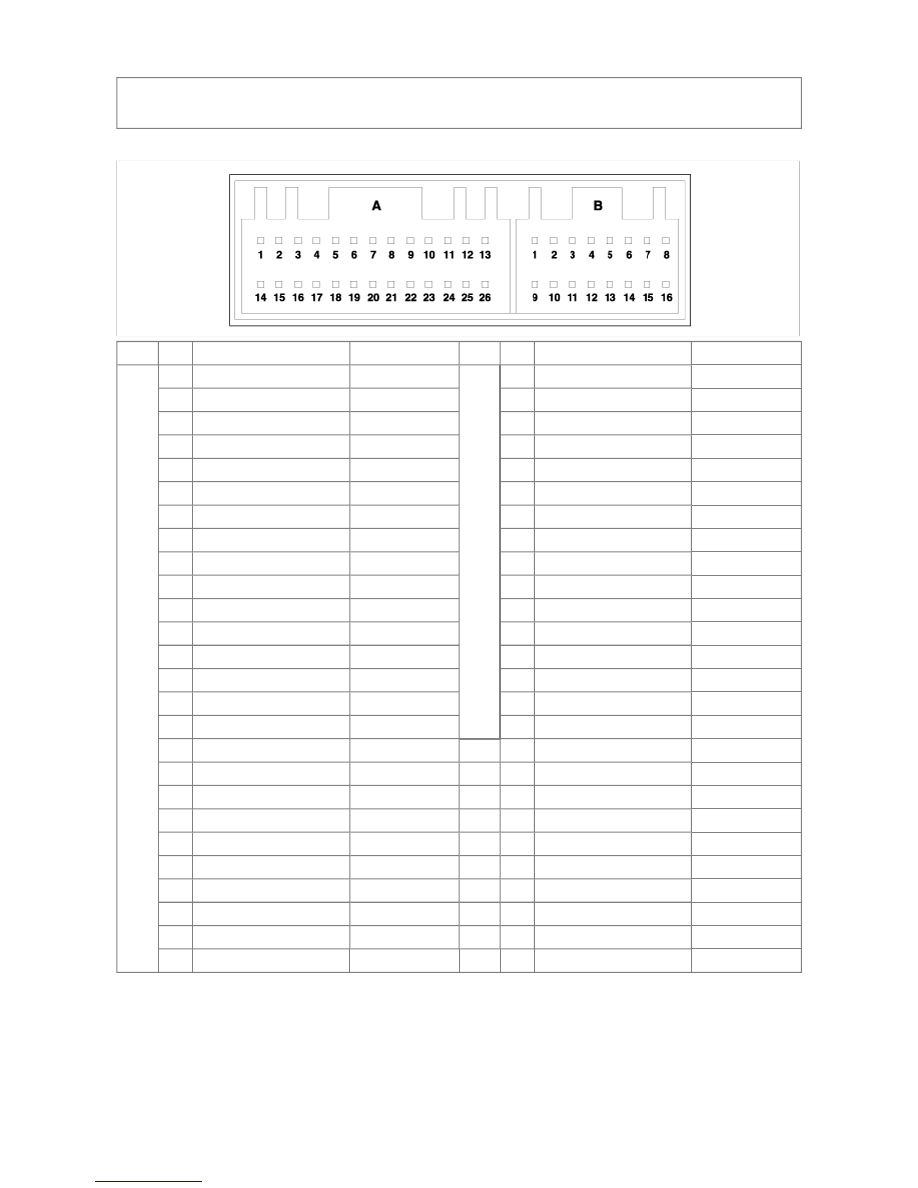

CONNECTOR CONFIGURATIONS

I/NO  PIN

CIRCUIT

REMARK

I/NO  PIN

CIRCUIT

REMARK

A

1

RHEOSTAT

ILL (-)

B

1

INCAR SENSOR IN

2

TAIL LAMP

ILL (+)

2

A/C SELECT

HI OUTPUT

3

BATTERY

3

AMB SENSOR (+)

4

POWER TR(B)

4

EVA. SENSOR (+)

5

POWER TR(C)

5

-

6

-

6

-

7

HUMDITY

7

-

8

-

8

SENSOR REF (+5V)

9

TEMP ACT'R (CCW)

COOL

9

INCAR SENSOR OUT

10

INTAKE ACT'R (CCW)

FRESH

10

TEMP F/B SIGNAL

11

HTD

11

MODE F/B SIGNAL

12

IGN 2

12

-

13

GND

13

-

14

MODE ACT'R (CW)

VENT

14

-

15

MODE ACT'R (CCW)

OFF

15

-

16

-

16

SENSOR GND

17

A/CON OUTPUT

HI OUTPUT

18

HI SPEED RELAY

LOW OUTPUT

19

PHOTO SENSOR (+)

20

PHOTO SENSOR (GND)

21

REAR DEFOG

LOW OUTPUT

22

TEMP ACT'R (CW)

WARM

23

INTAKE ACT'R (CW)

REC

24

AQS SIGNAL

25

IGN 2

26

GND

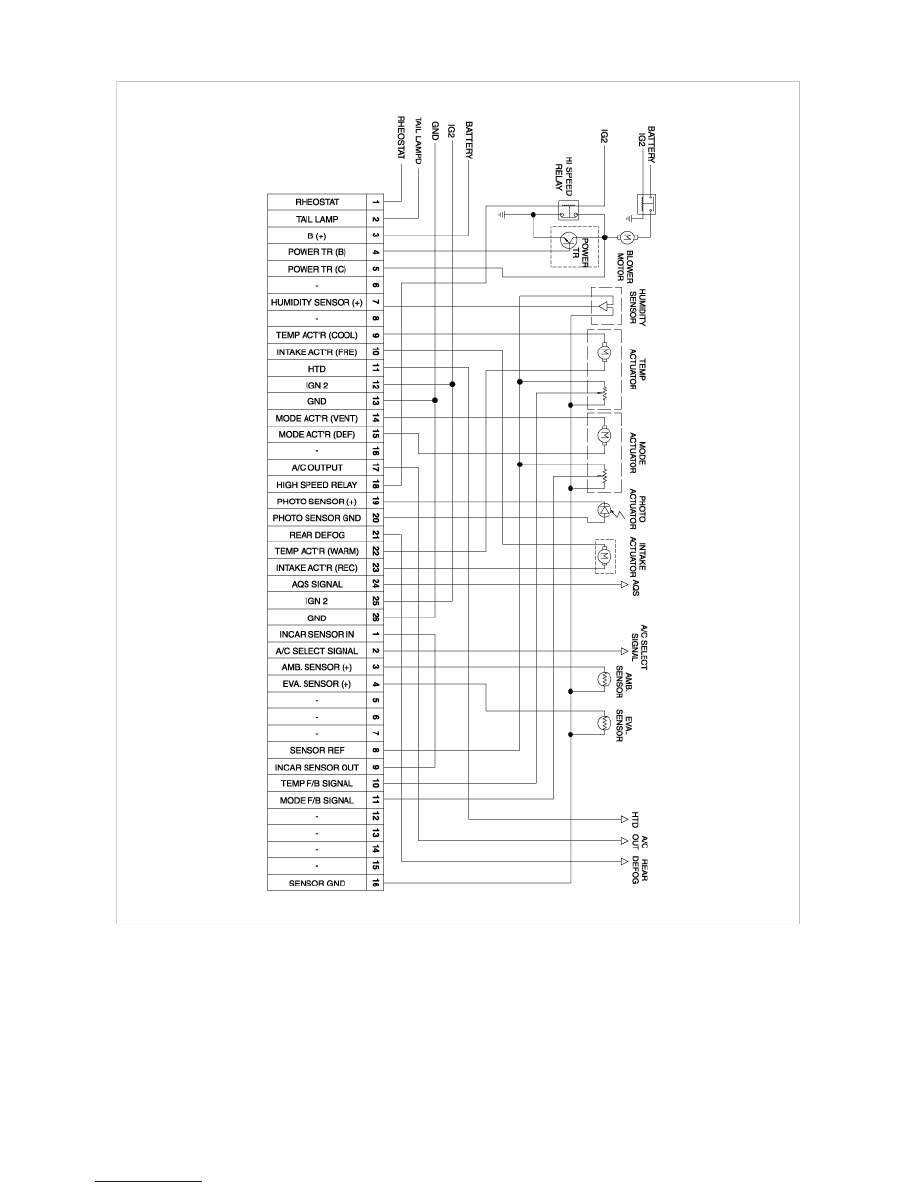

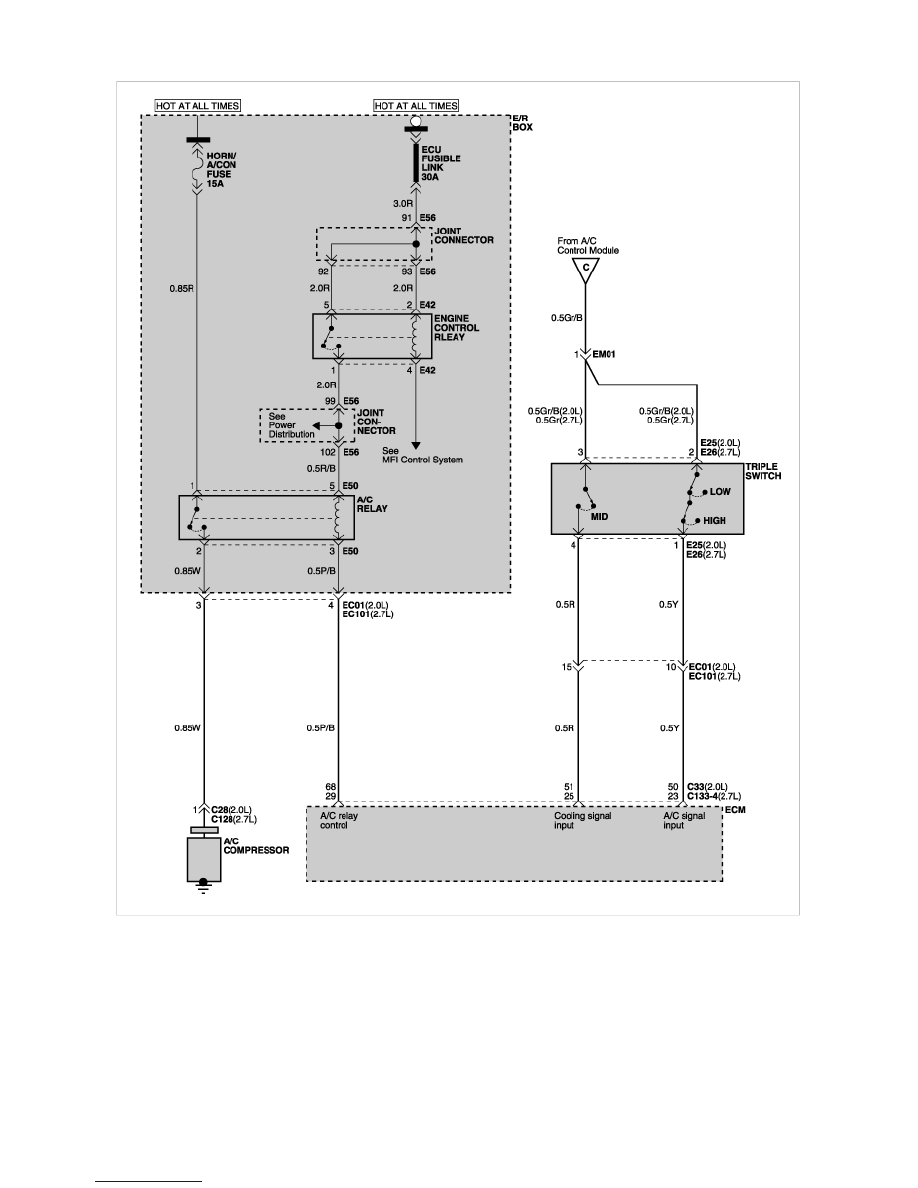

WIRING DIAGRAM







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Controller > Manual Controller >
Description and Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning >
Controller > Manual Controller > Description and Operation

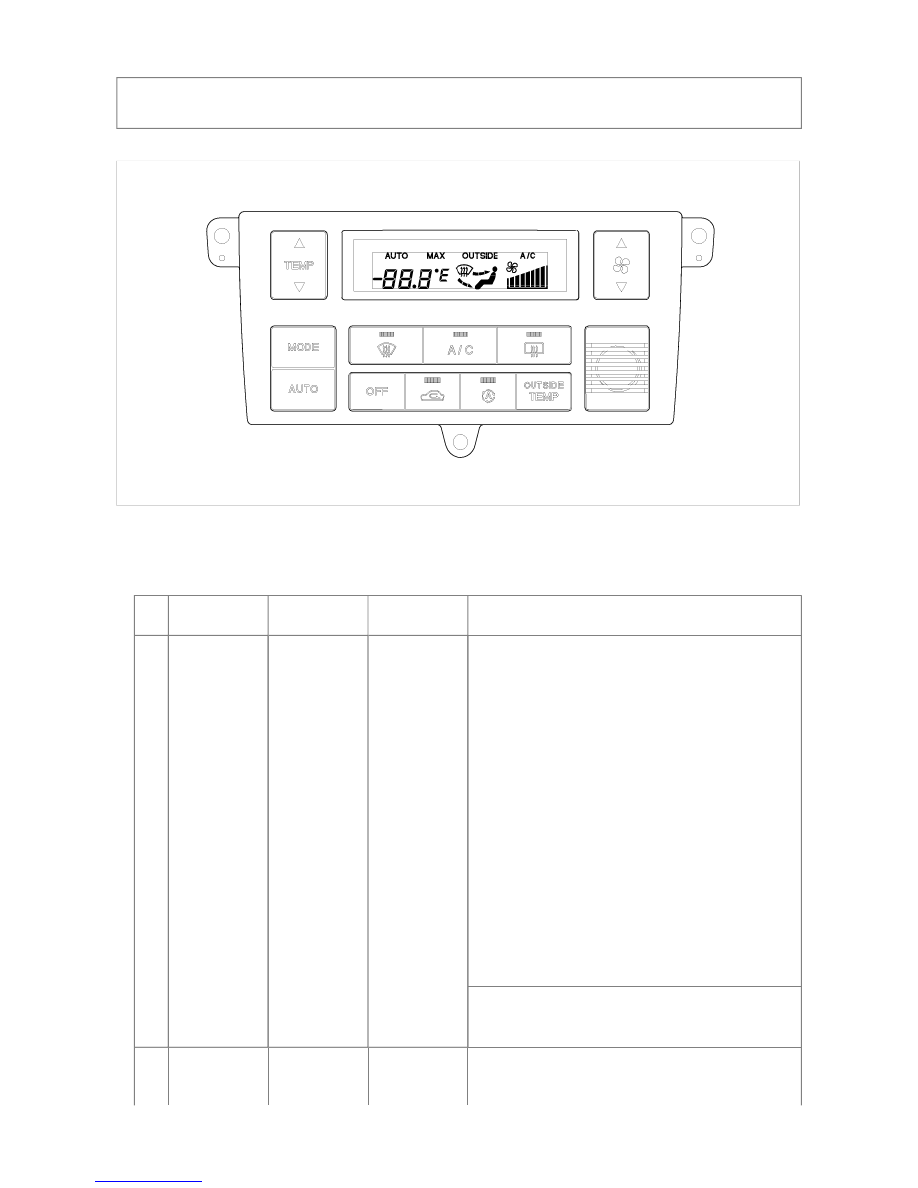

DESCRIPTION

BUTTON CONTROL AND OPERATION LOGIC

1. All buttons should be back-up.

2. Push the button, then the operation sound is made for 0.1 sec. When a S/W is selected, and operation sound is made

as well).

NO

BUTTON

BUTTON

FUNCTION

DISPLAY

SYSTEM OPERATION

1

TEMP

TEMP
UP/DOWN

Set
temperature:
Display

1. Control the discharge air temperature by adjusting the

mixture ratio of cold & hot air with the TEMP DOOR.

2. Whenever press the SWITCH, temperature is changed

0.5°C up/down each time. (Each time the operation
sound is made for 0.1 sec.)

3. Set 17°C (62°F) as MAX COOL, 32°C (90°F) as MAX

HOT.

4. When the switch is turned ON from OFF, the set

temperature is displayed as the same before OFF.

5. When changing the set temperature from 17.5°C to

17°C or from 31.5°C to 32°C, the operation sound is
made.

6. At 17°C, if the temperature is set below than 17° C or

at 32°C , if it is above than 32°C , the operation  sound
is made 5times at an interval of 0.15 sec.

7. When pushing the TEMP button several times, the set

temperature is shifted to another step at an interval of
0.7sec., When engaging the button continuously (keep
pushing), only the first shift takes 0.7 sec. but the next
shifts take 0.3 sec.

OFF SW AND SYSTEM OPERATION

- OFF: SYSTEM OFF

- TEMP: SET TEMPERATURE UP/DOWN

2

AUTO

AUTO
CONTROL

"AUTO": Display  1. Automatically control the following items

corresponding to theset temperature.
