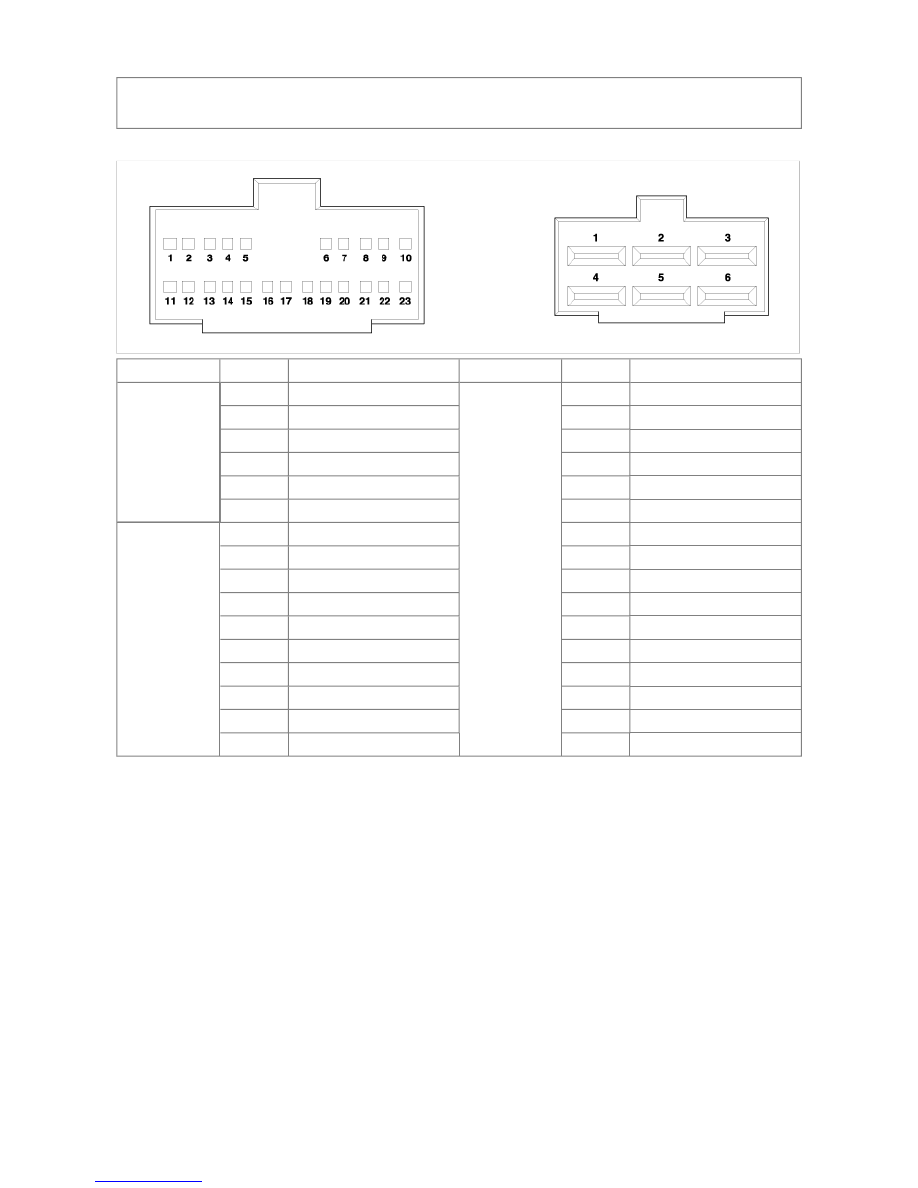

CONNECTOR CONFIGURATIONS

Connector

Pin No.

Name

Connector

Pin No.

Name

Blower switch

1

MIDDLE HIGH

Main switch

11

SENSOR GROUND

2

COMMON

12

FRE.

3

GROUND

13

REC.

4

HIGH

14

ILL+

5

MIDDLE LOW

15

ILL-

6

LOW

16

COMMON (BLOWER)

Main switch

1

IGN2

17

A/C OUTPUT

2

B+

18

HUMIDITY (Rear defogger)

3

GROUND

19

S/W (Rear defogger)

4

MODE ACT. (VENT)

20

-

5

MODE ACT. (DEF)

21

-

6

MODE F/B

22

-

7

TEMP ACT. (WARM)

23

-

8

TEMP ACT. (COOL)

9

TEMP F/B

10

VCC

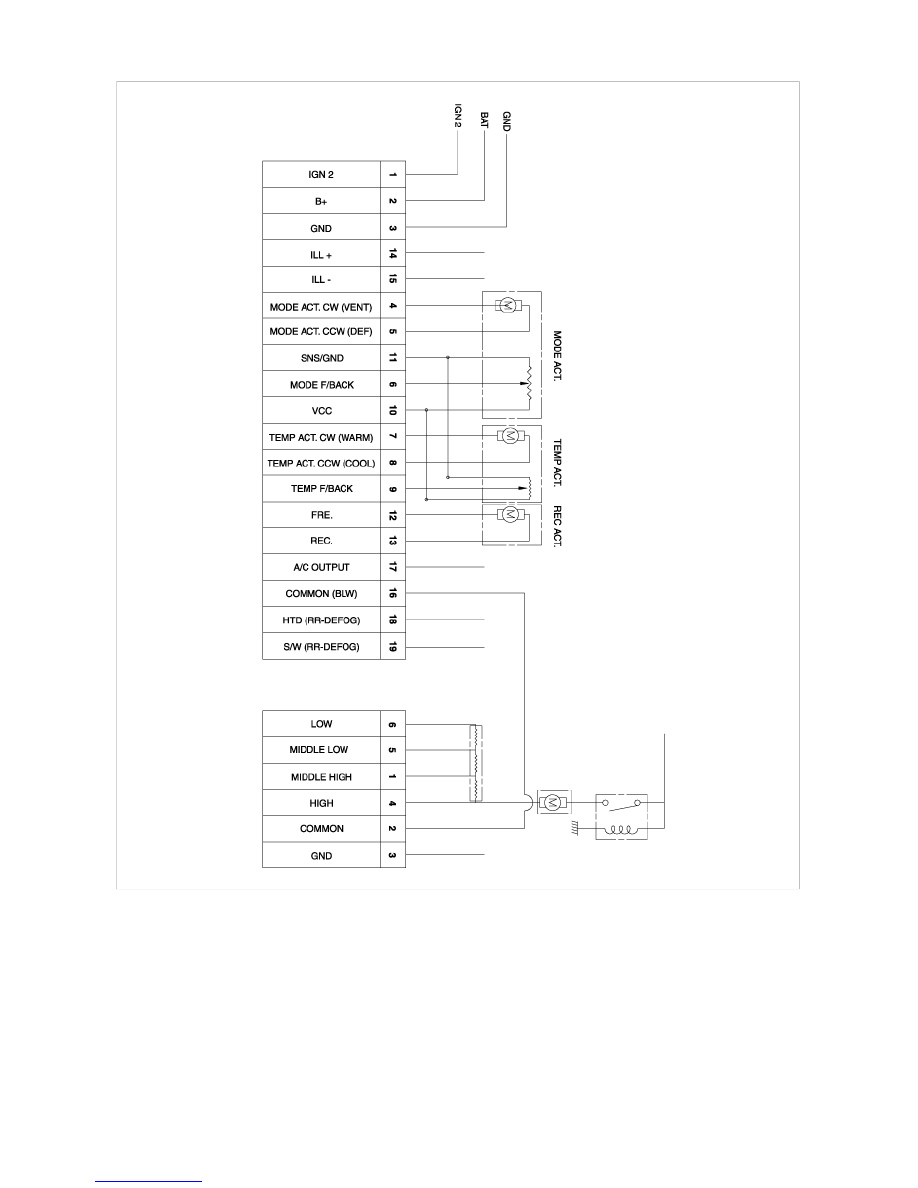

SCHEMATIC DIAGRAM

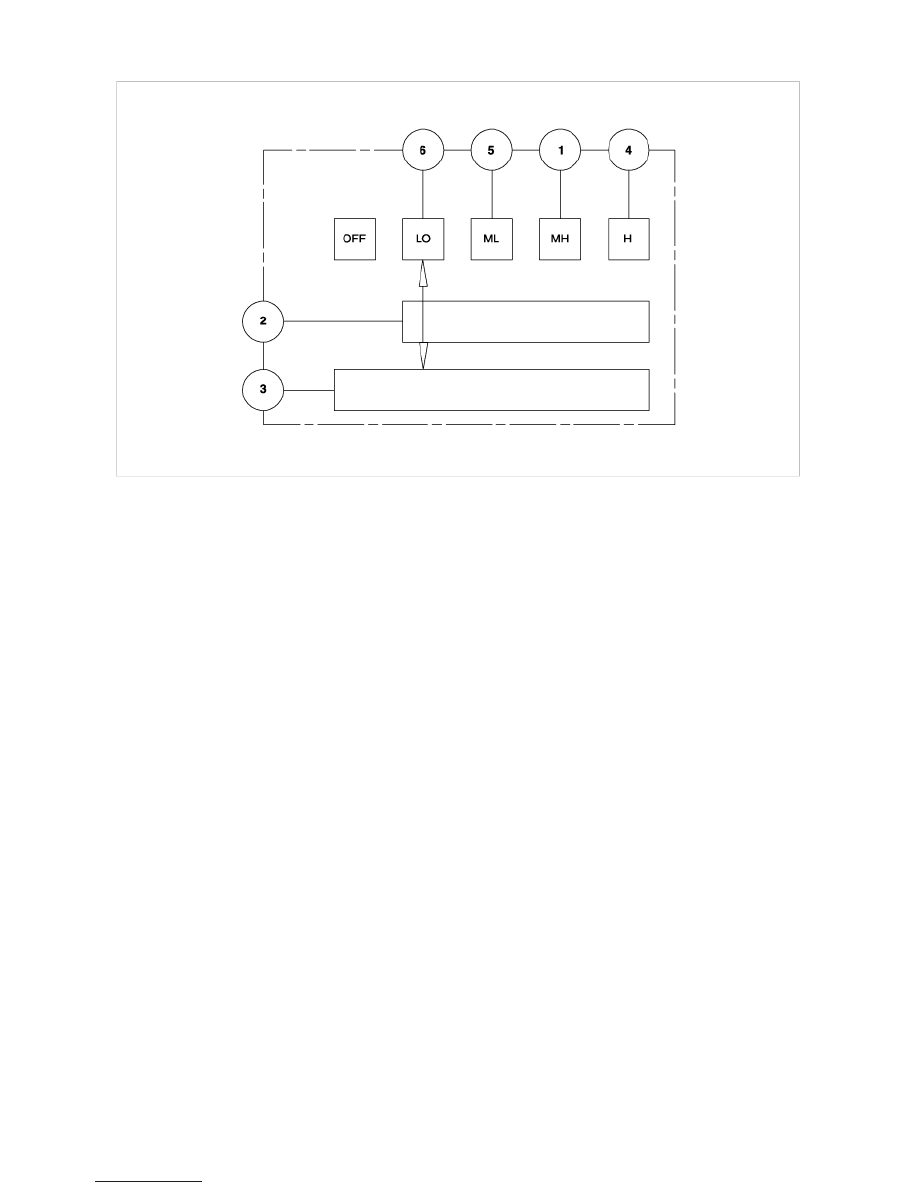

BLOWER S/W



WIRING DIAGRAM







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Control Panel >
Description and Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning >
Blower > Control Panel > Description and Operation

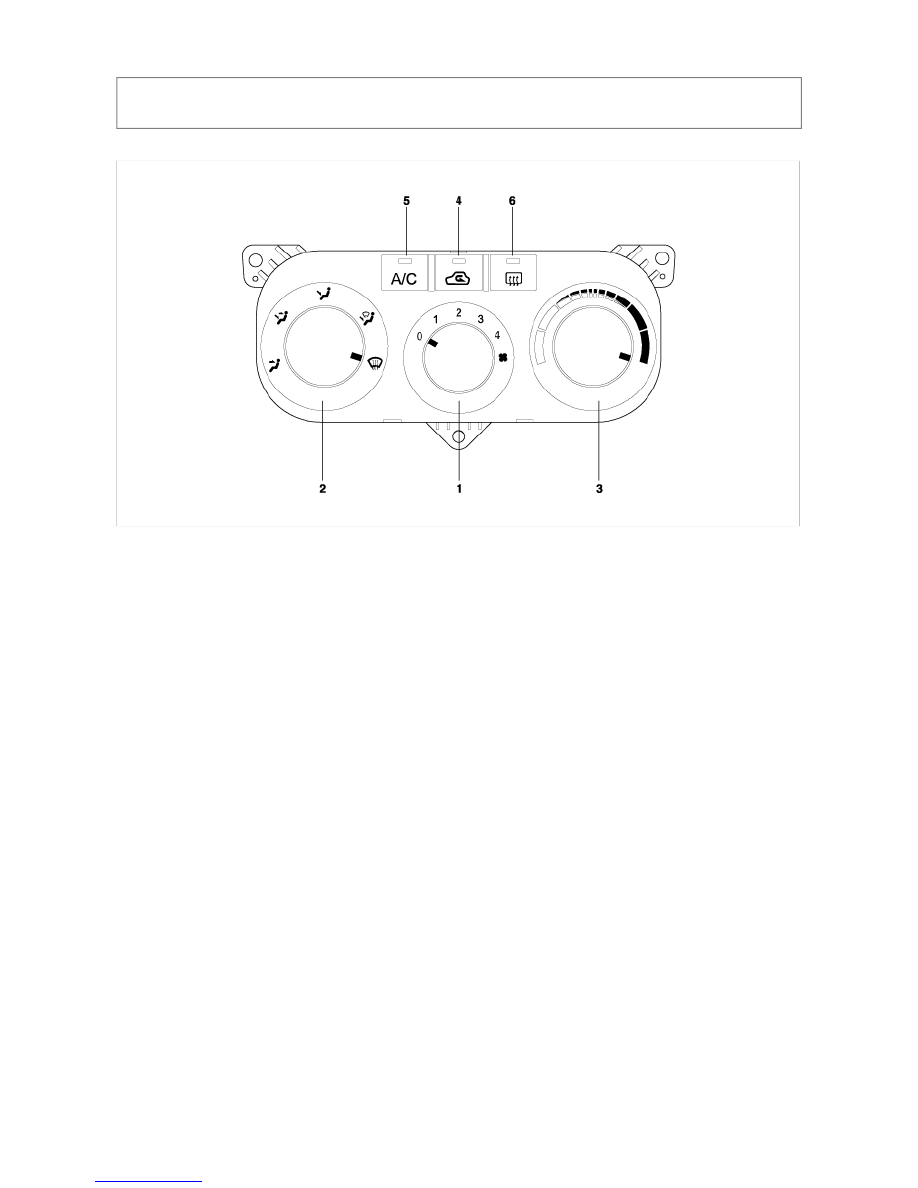

DESCRIPTION

1. BLOWER SWITCH

The blower switch controls the blowing level of the air conditioning system by controlling blower motor speed. The
switch has an electrical circuit containing a resister that will regulate blower motor input voltage to control the motor
speed.

2. MODE SWITCH

The mode switch controls air conditioning system discharge location. The switch contains an electrical circuit to control
an actuator that is connected to the mode door for discharge control.

3. TEMPERATURE SWITCH

The temperature switch controls the temperature door position that will be used to regulate the air conditioning system's
discharge air temperature. The switch includes a rack & pinion and a cable.

4. INTAKE SWITCH

The intake switch controls the intake door used to regulate the intake air flow of the air conditioning system. The switch
contains an electrical circuit used to control the actuator that is connected to the intake door.

5. AIR CONDITIONING SWITCH

The air conditioning switch controls the on/off position of the air conditioning system compressor. The switch contains
an electrical circuit that will switch on/off the power supply to the relay that is connected to the compressor.

6. REAR DEFOGGER SWITCH

The rear defogger switch is used to defog the rear glass. Switching the switch on, ETACS will output a signal to operate
the rear glass heat wire.
