Hyundai Tiburon (2003 year). Manual - part 118





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Clutch System > Clutch System > Clutch Pedal > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Clutch System > Clutch System > Clutch Pedal >
Repair procedures

REMOVAL

1. Remove the cotter pin, washer and clevis pin.

2. Remove the clutch pedal mounting bolt.

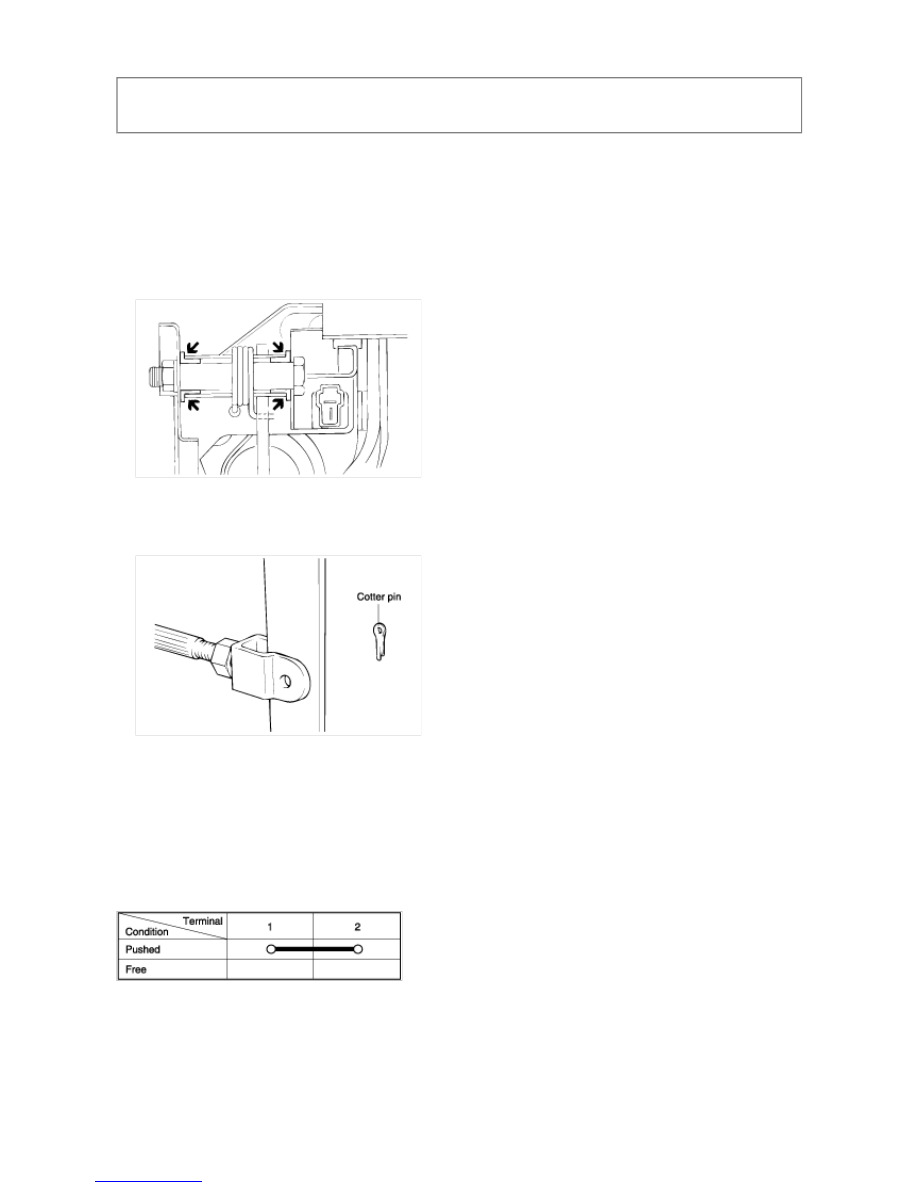

INSTALLATION

1. Installation is the reverse of removal.

2. Apply multi-purpose grease to the bushings.



3. Apply multi-purpose grease to the clevis pin and washer.

4. Install the push rod to the clutch pedal.

5. Adjust the clutch pedal clevis pin play.



INSPECTION

1. Check the clutch pedal shaft and bushing for wear.

2. Check the clutch pedal for bending or distortion.

3. Check the return spring for damage or deterioration.

4. Check the clutch pedal pad for damage or wear.

IGNITION LOCK SWITCH INSPECTION







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Clutch System > Clutch System > Clutch Release Cylinder >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Clutch System > Clutch
System > Clutch Release Cylinder > Components and Components Location

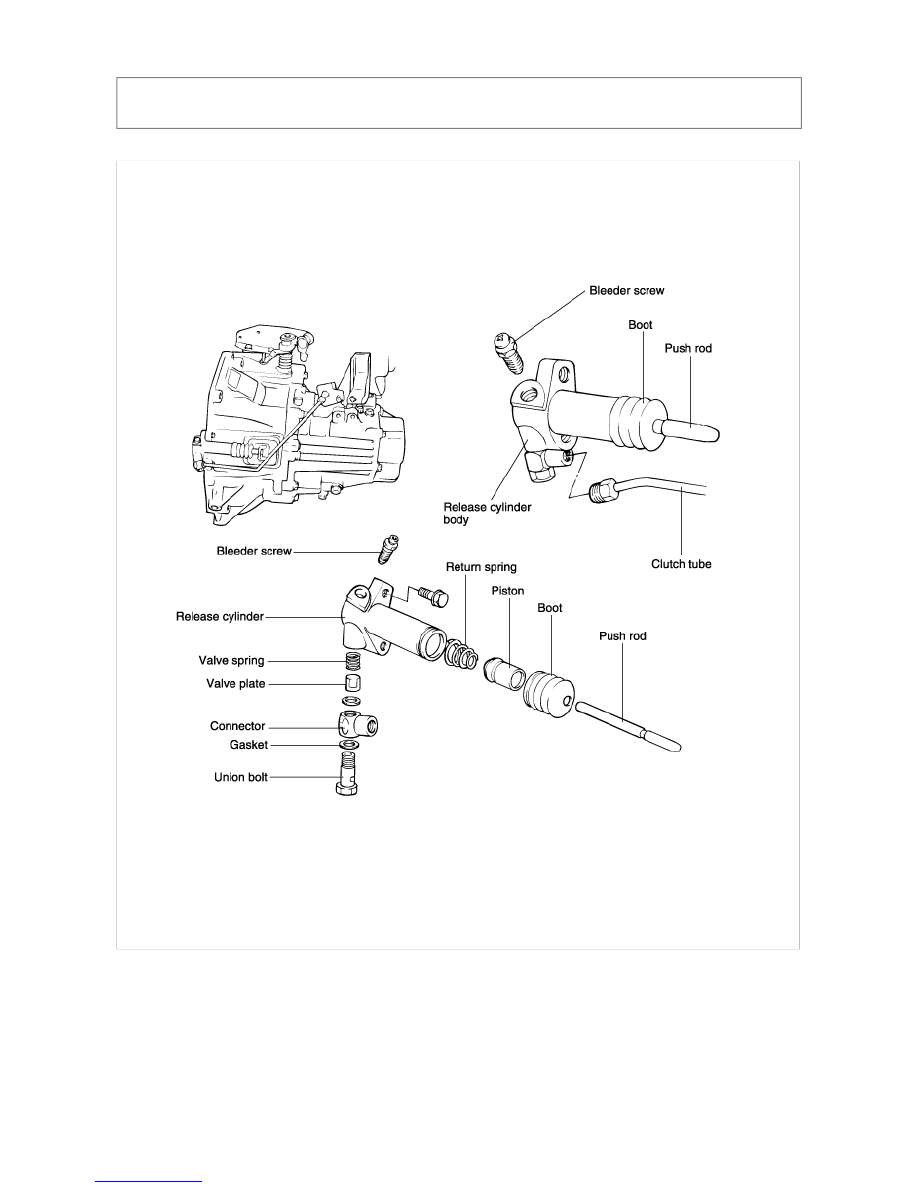

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Clutch System > Clutch System > Clutch Release Cylinder >
Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Clutch System > Clutch System > Clutch
Release Cylinder > Repair procedures

REMOVAL

1. Disconnect the clutch tube.

2. Remove the clutch release cylinder mounting bolt.

INSTALLATION

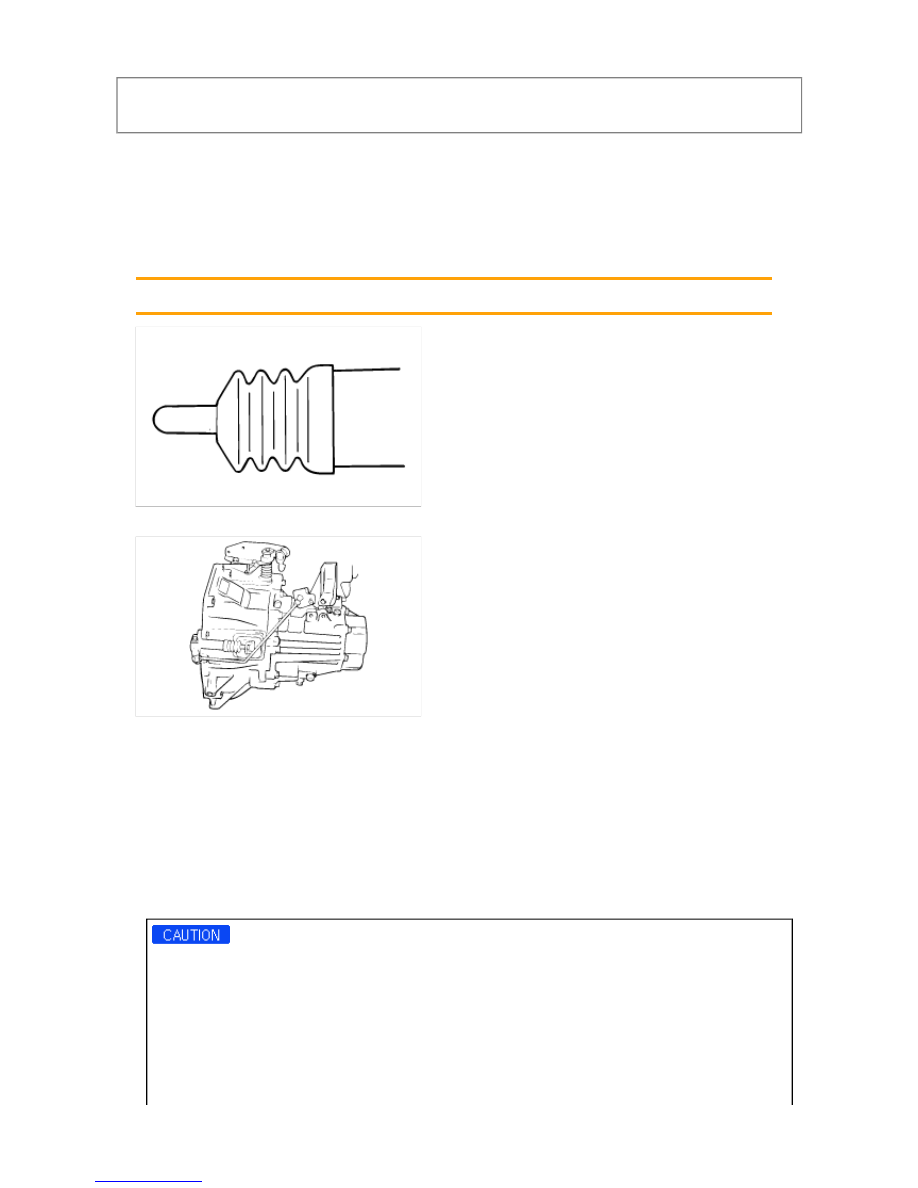

1. Coat the clevis pin with the specified grease.



CASMOLY L9508

2. Install the clutch release cylinder, and the clutch tube.



INSPECTION

1. Check the clutch release cylinder for fluid leakage.

2. Check the clutch release cylinder boots for damage.

DISASSEMBLY

1. Remove the clutch hose, valve plate, spring, push rod and boot.

2. Remove any dirt from the piston bore opening of the release cylinder.

3. Remove the piston from the release cylinder using compressed air.

1. Cover the release cylinder with rags to prevent the piston from popping out and causing injury.

2. Apply compressed air slowly to prevent the fluid from splashing in your eyes or on your skin.
