IDENTIFICATION OF THRUST BEARING, THRUST RACES, AND THRUST WASHERS



O.D.

I.D.

Thickness

Symbol

O.D.

I.D.

Thickness

Symbol

59

47

1.8

#1

48.9

37

1.6

#8

59

47

2.0

#1

48.9

37

1.7

#8

59

47

2.2

#1

48.9

37

1.8

#8

59

47

2.4

#1

48.9

37

1.9

#8

59

47

2.6

#1

48.9

37

2.0

#8

59

47

2.8

#1

48.9

37

2.1

#8

49

36

3.6

#2

48.9

37

2.2

#8

49

36

3.6

#3

48.9

37

2.3

#8

45.3

31

3.3

#4

48.9

37

2.4

#8

49

36

3.6

#5

48.9

37

2.5

#8

49

36

3.6

#6

48.9

37

2.6

#8

59

37

2.8

#7

-

-

-

-

UNDERDRIVE SUN GEAR END PLAY ADJUSTMENT

Standard value : 0.25 ~ 0.45mm

Place a piece of solder (approx. 10 mm in length, 3mm in diameter) on the torque converter housing as shown in the
figure.
Install the torque converter housing to the transmission case without applying sealant. Tighten its mounting bolts to the
specified torque. Loosen the bolts, and remove the solder. Use a micrometer to measure the thickness(T) of the pressed
solder. Select a spacer with a thickness that is within the following value.





Installing the underdrive clutch hub makes it easy to measure the underdrive sun gear end play.



DIFFERENTIAL CASE PRELOAD ADJUSTMENT

Standard value : (T + 0.045mm) to (T + 0.105mm)





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Automatic Transaxle System > Automatic Transaxle System >
Automatic Transaxle > Components and Components Location (F4A42-2), TIBURON(GK) > 2003 > G 2.7 V6
DOHC > Automatic Transaxle System > Automatic Transaxle System > Automatic Transaxle > Components and
Components Location (F4A42-2)

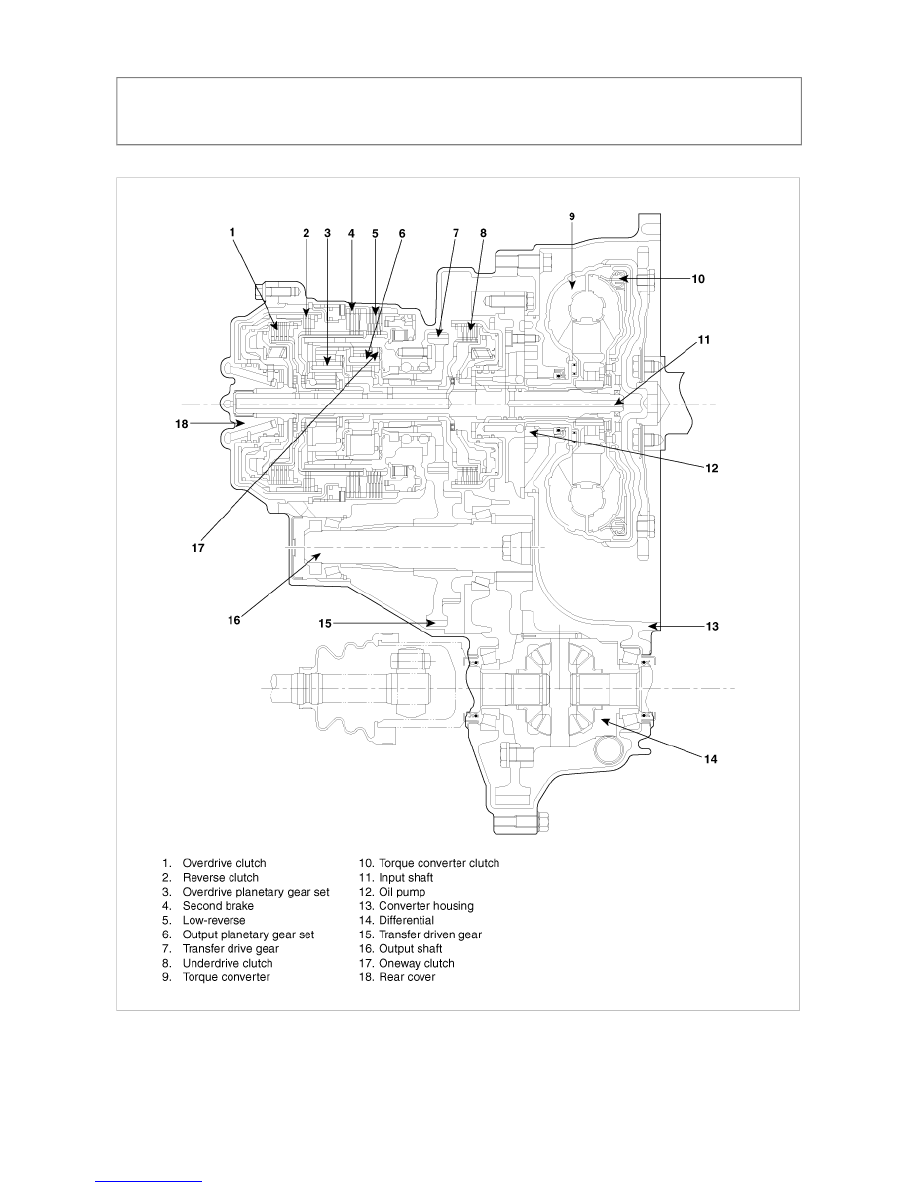

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Automatic Transaxle System > Automatic Transaxle System >
Automatic Transaxle > Repair procedures (F4A42-2), TIBURON(GK) > 2003 > G 2.7 V6 DOHC >
Automatic Transaxle System > Automatic Transaxle System > Automatic Transaxle > Repair
procedures (F4A42-2)

REMOVAL

1. Remove the engine cover.



2. Remove the battery terminal.



3. Remove the air duct.



4. Remove the battery tray.



5. Remove the air cleaner.

(1) Upper
