7. Remove the pad retainers.



8. Clean the caliper thoroughly; remove any rust, and check for grooves and cracks.

9. Check the brake disc for damage and cracks.

10. Install the pad retainers.

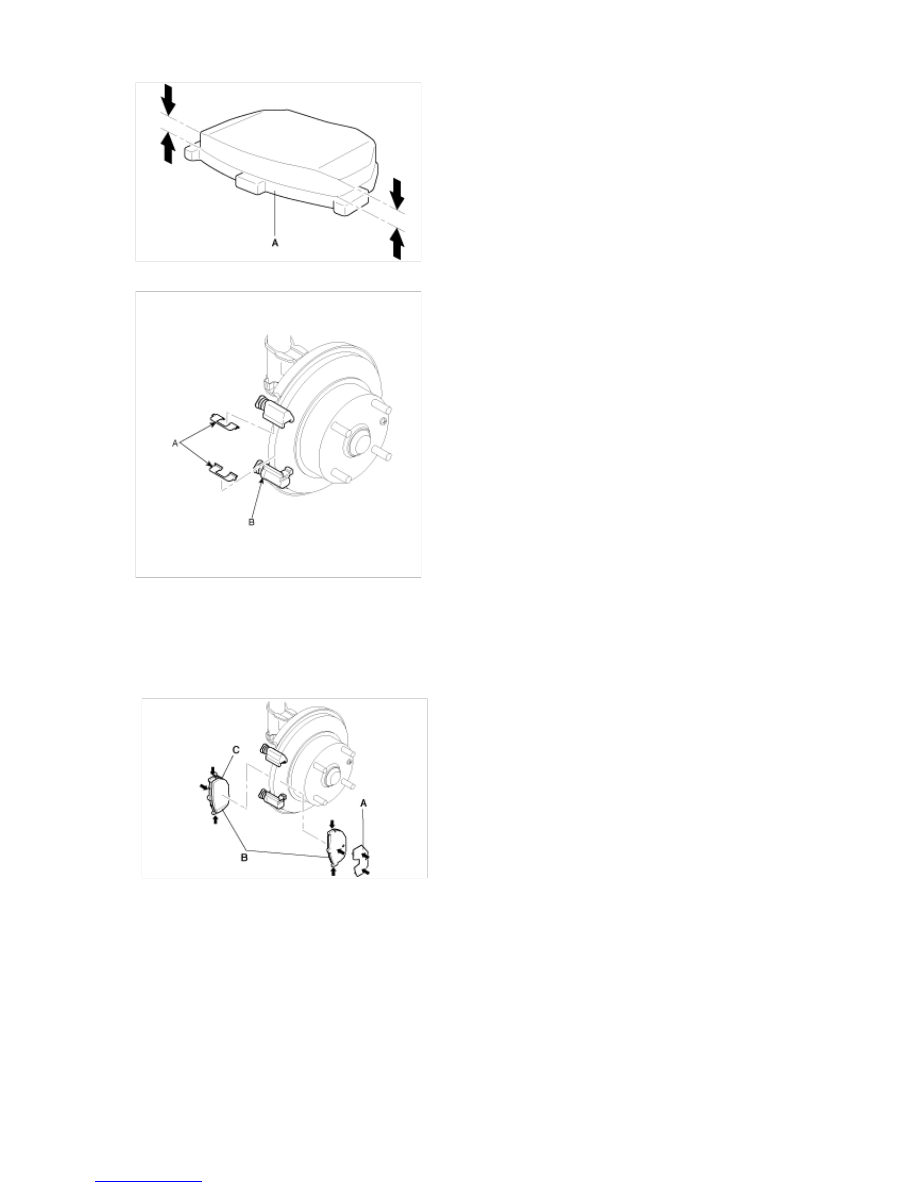

11. Check the foreign material at the pad shim (A) and the back of the pads (B).

Contaminated brake discs or pads reduce stopping ability. Keep grease off the discs and pads.



12. Install the brake pads (B) and pad shim (A) on the caliper bracket. Install the inner pad with its wear indicator

(C) facing down ward.
If you are reusing the pads, always reinstall the brake pads in their original positions to prevent a momentary
loss of braking efficiency.

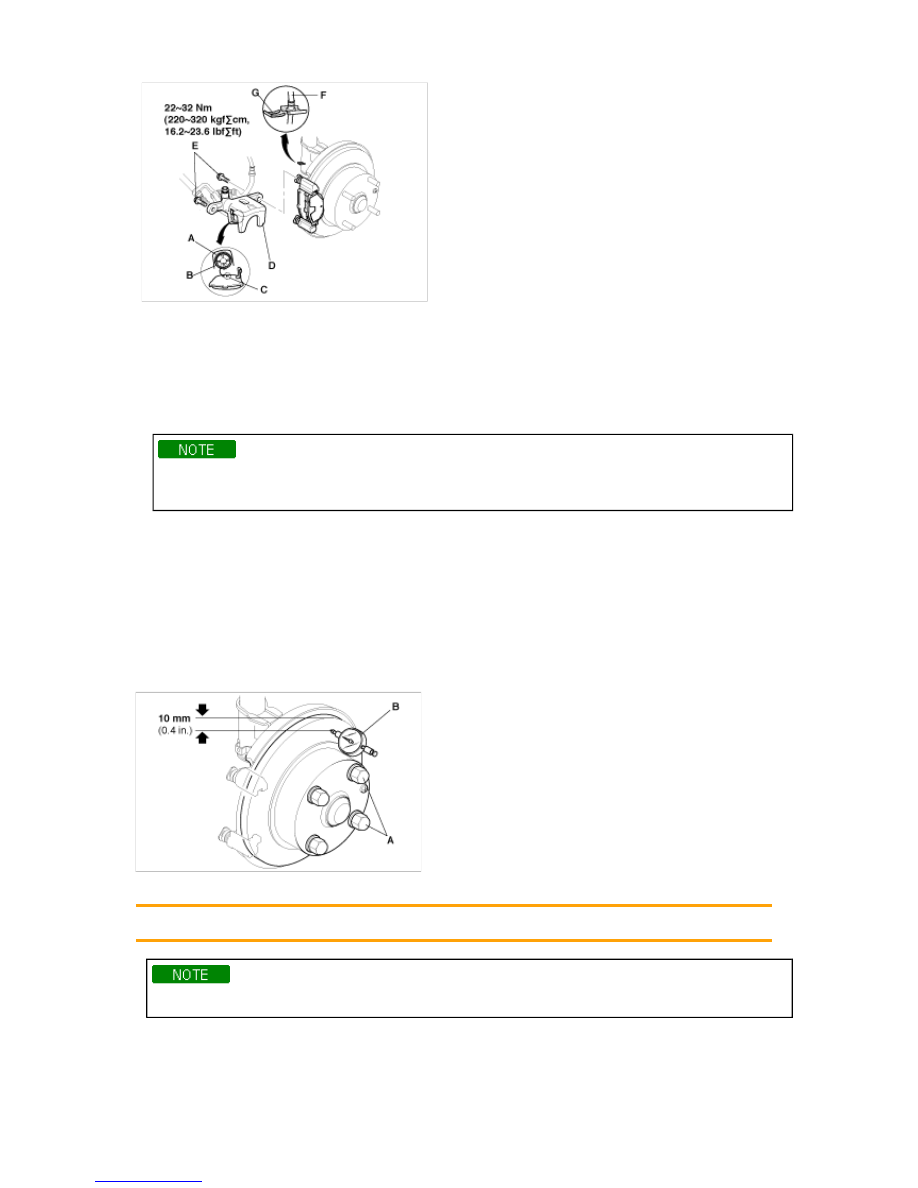

13. Rotate the caliper piston (A) clockwise into the cylinder, the align the cutout (B) in the piston with the tab (C)

on the inner pad by turning the piston back. Lubricate the boot with rubber grease to avoid twisting the piston
boot. If the piston boot is twisted, back it out so it is positioned properly.



14. Install the brake caliper (D).

15. Install and torque the guide rods (E) to proper specification.

16. Install the brake hose (F) onto the suspension arm with the brake hose clip (G).

17. After installation, check for leaks at hose and line joints and connections, and retighten if necessary.

18. Depress the brake pedal several times to make sure the brakes work, then test-drive.

Engagement of the brake may require a greater pedal stroke immediately after the brake pads have
been replaced as a set.Several applications of the brake pedal will restore the normal pedal stroke.

INSPECTION

Runout

1. Raise the rear or the vehicle, and make sure it is securely supported.

2. Remove the brake pads.

3. Inspect the disc surface for damage and cracks clean the disc thoroughly and remove all rust.

4. Use wheel nuts and suitable flat washers (A) to hold the disc securely against the hub, then mount a dial

indicator (B) as shown, and measure the runout at 10 mm (0.4 in.) from the outer edge of the disc.



5. If the disc is beyond the service limit, refinish the brake disc.

8.0 mm (0.315 in.)

A new disc should be refinished if its runout is greater than 0.10 mm (0.004 in.)

Thickness and parallelism

1. Loosen the rear wheel nuts slightly, then raise the vehicle, and make sure it is securely supported.

Remove the rear wheels.

2. Remove the brak pads.

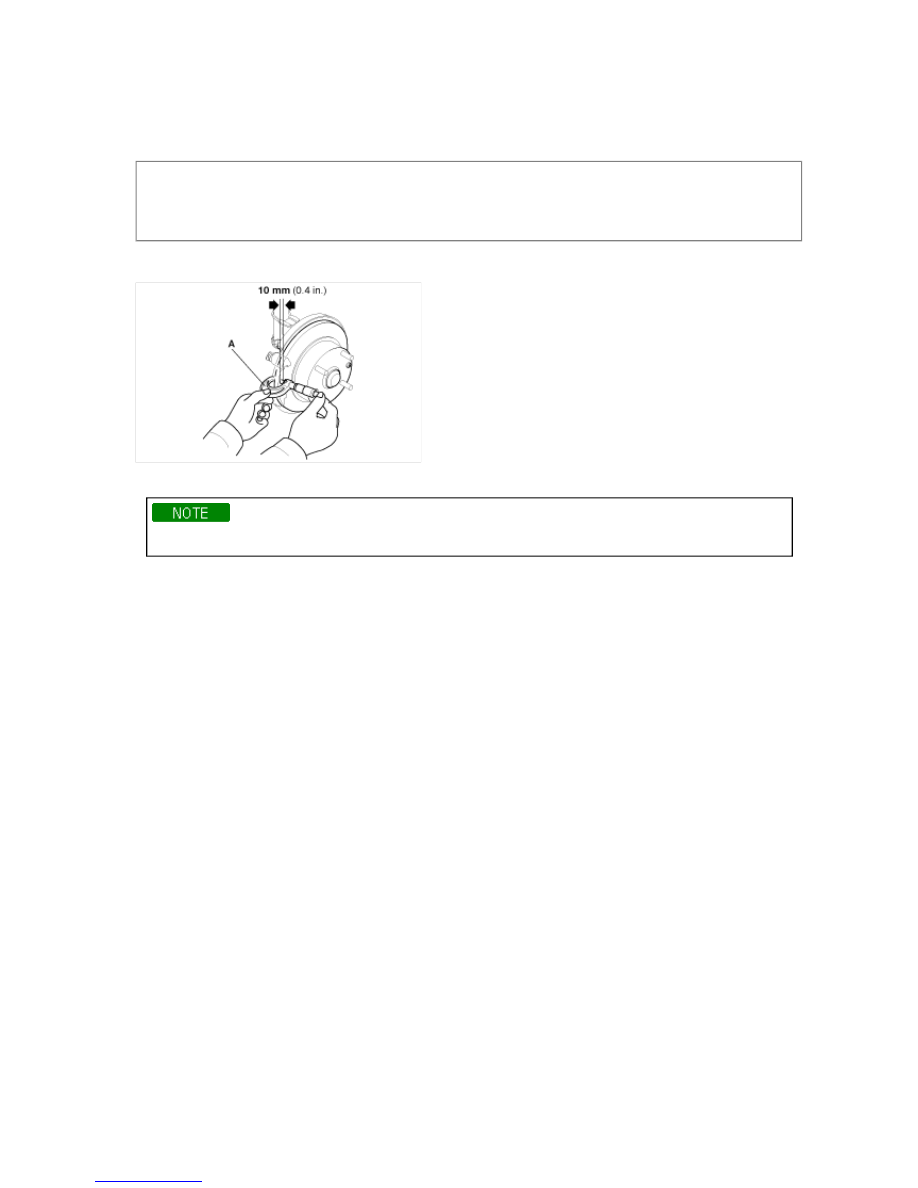

3. Using a micrometer (A), measure disc thickness at eight points, approximately 45 apart and 10 mm (0.4 in.) in

from the outer edge of the disc. Replace the brake disc if the smallest measurement is less than the max.
refinishinglimit.


This is the maximum allowable difference between the thickness measurements.



Brake disc thickness:
Standard: 10 mm (0.4 in.)
Max. Refinishing limit: 8.0 mm (0.315 in.)
Brake disc parallelism: Max. 0.015 mm (0.0006 in.)

4. If the disc is beyond the service limit for parallelism, refinish the brake disc.

If the brake disc is beyond the service limit for refinishing, replace it (see DS group-rear axle).





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Parking Brake System > Parking Brake Assembly >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Parking
Brake System > Parking Brake Assembly > Components and Components Location

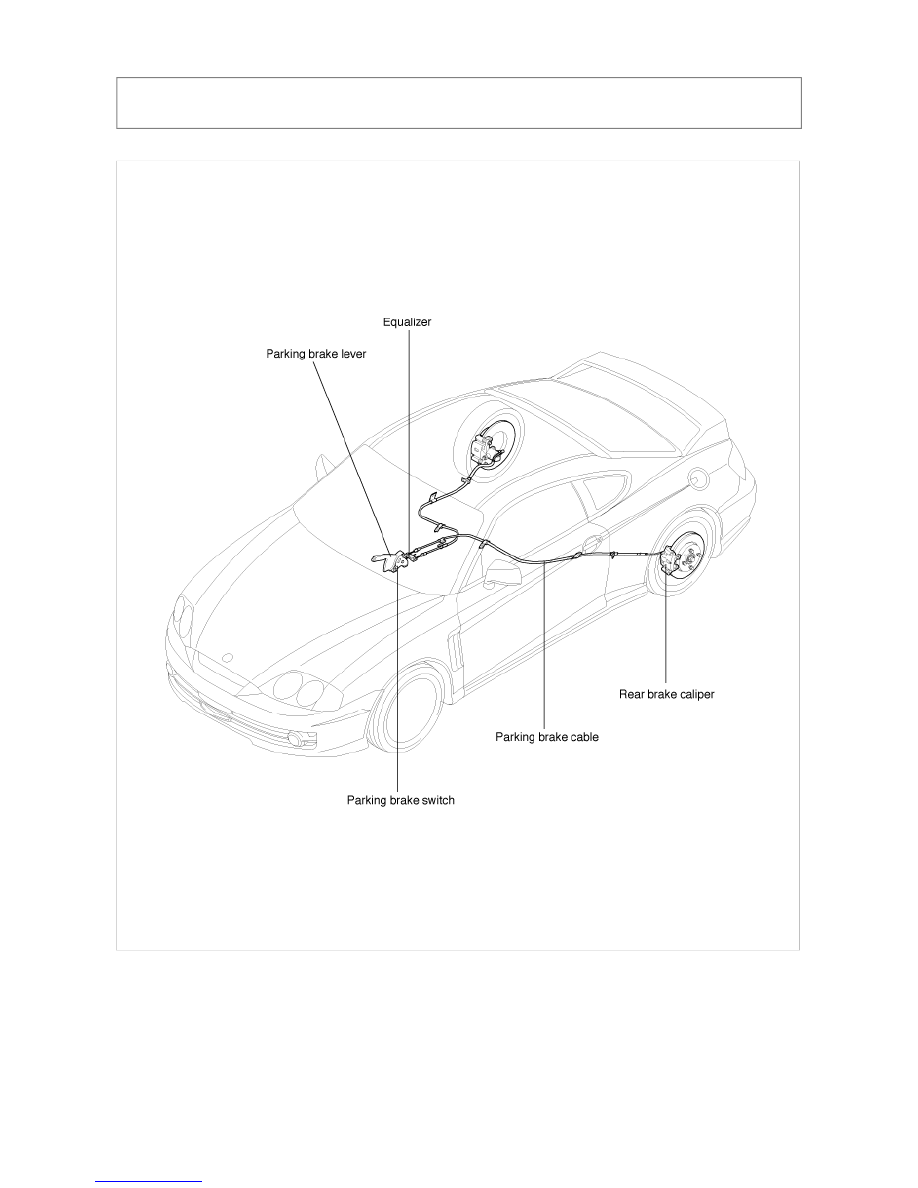

COMPONENTS
