When replacing the ring without correcting the cylinder bore, check the gap with the ring situated at the lower
part of cylinder that is less worn out.
Piston ring service size and mark



[Standard dimensions]
No.1 : 0.20 ~ 0.35mm (0.0079 ~ 0.0138in.)
No.2 : 0.37 ~ 0.52mm (0.0146 ~ 0.0205in.)
[Limit]
No.1, No.2 : 0.8mm (0.031in.)
Oil ring side rail : 1.0mm (0.039in)

Standard

None

0.25mm (0.010in.) O.S
0.50mm (0.020in.) O.S

25
50

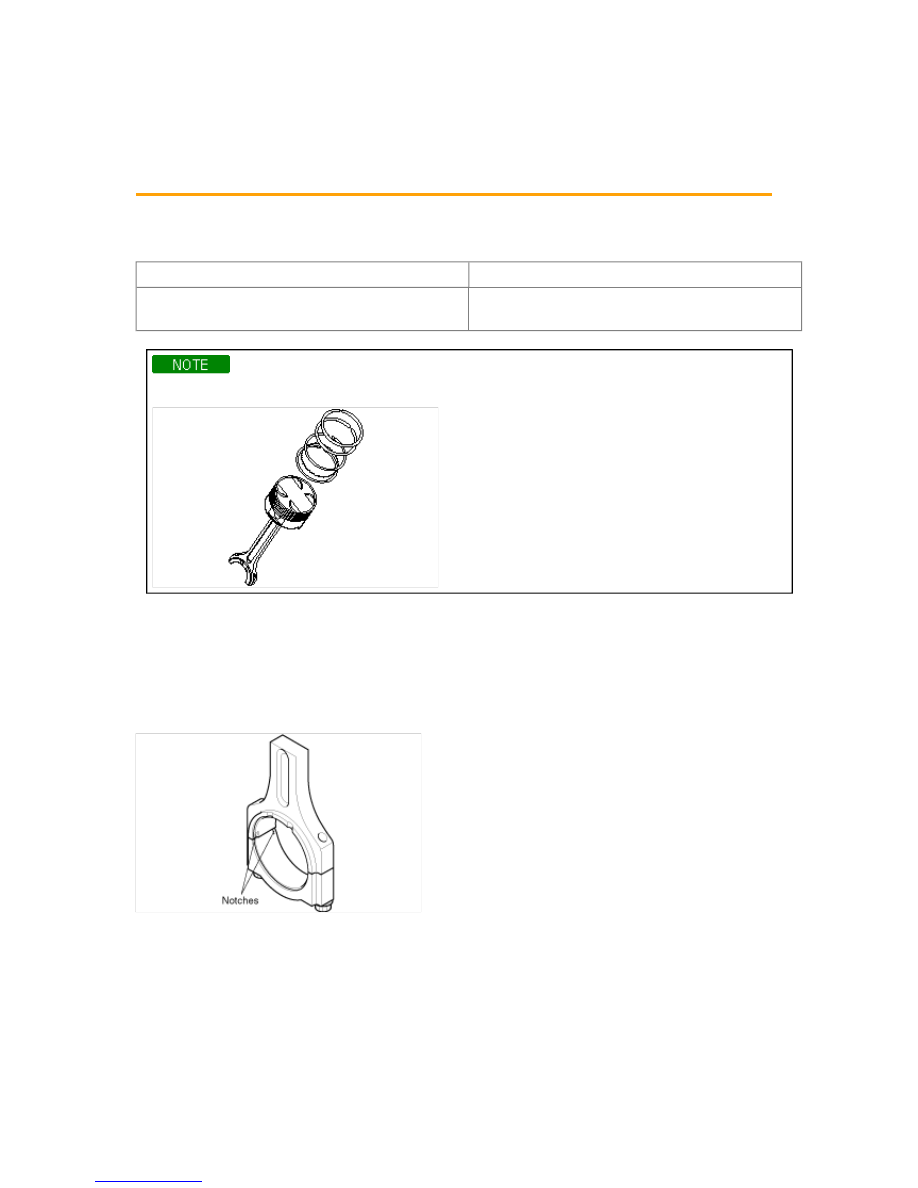

The mark can be found on the upper side of the ring next to the end.



Connecting Rods

1. When the connecting rod cap is installed, make sure that the cylinder numbers, marked on rod end cap at

disassembly, match. When a new connecting rod is installed, make sure that the notches holding the bearing
in placeare on the same side.

2. Replace the connecting rod if it is damaged at either end of the thrust faces. If it has a stratified wear, or if the

surface of the inside diameter of the small end is severely rough, replace the rod.



REASSEMBLY

1. Install the spacer.





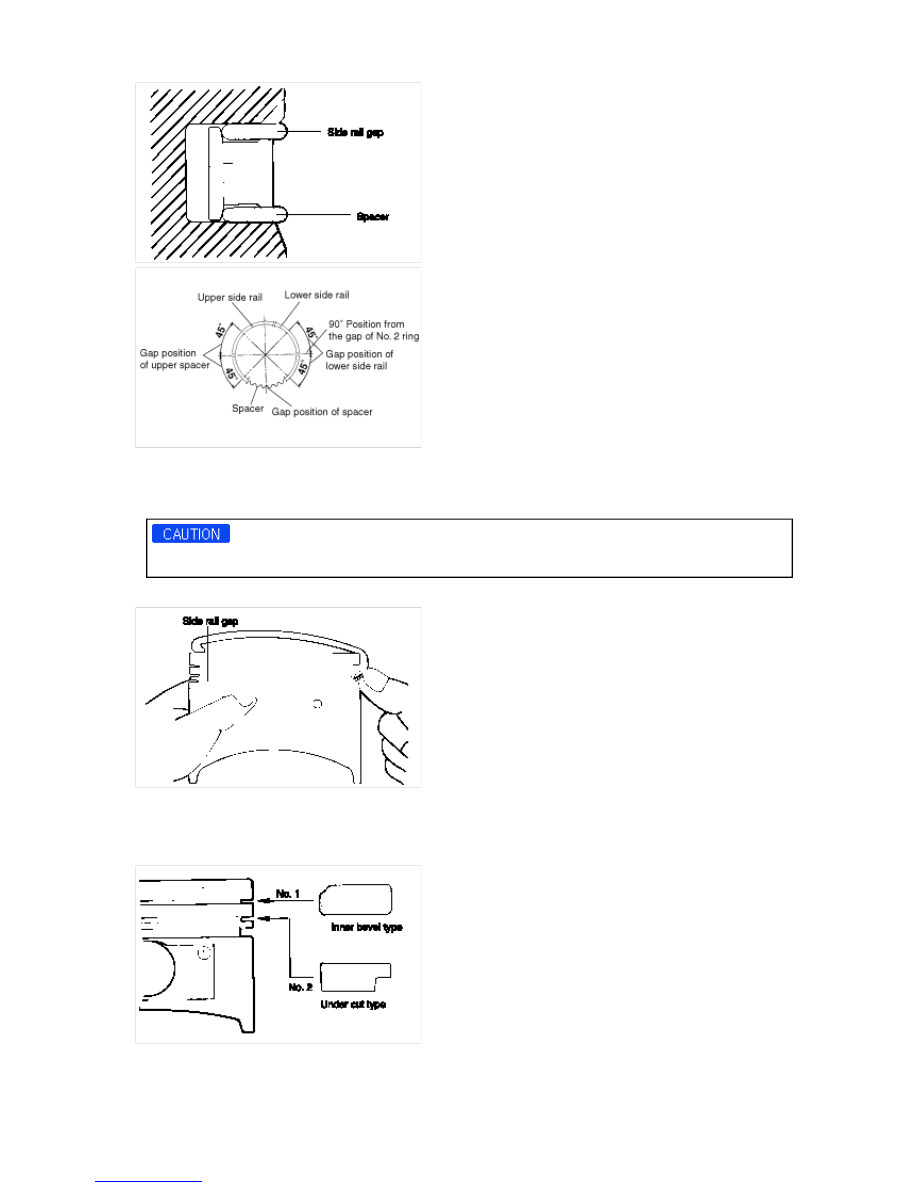

2. Install the upper side rail. To install the side rail, first put one end of the side rail between the piston ring

groove and spacer, hold it firmly, and press down with finger on the portion to be inserted into the groove (as
illustrated).

Do not use a piston ring expander when installing the side rail.

3. Install the lower side rail by the same procedure described in Step 2.



4. Apply engine oil around the piston and piston grooves.

5. Using a piston ring expander, install the No.2 piston ring.

6. Install the No. 1 piston ring.



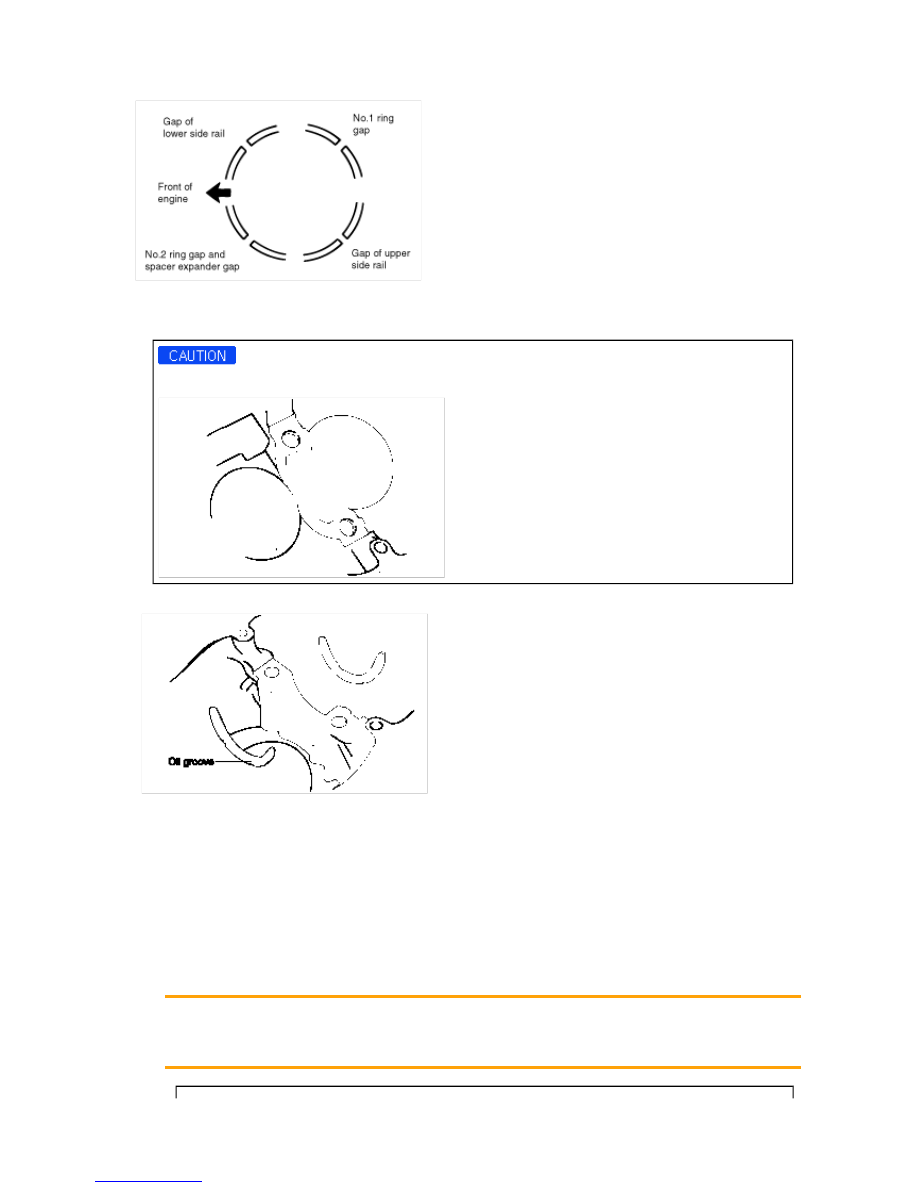

7. Position each piston ring end gap as far away from its neighboring gaps as possible. Make sure that the gaps

are not positioned in the thrust and pin directions.

8. Hold the piston rings firmly with a piston ring compressor as they are inserted into cylinder.



9. Install the upper main bearings in the cylinder block.

10. Install the lower main bearings in the main bearing caps.

Install the bearing so it matches the oil hole in the block.



11. Install the thrust washers in the No. 3 main bearing cap with the oil grooves facing outward.



12. Make sure that the front mark of the piston and the front mark (identification mark) of the connecting rod are

directed toward the front of the engine.

13. When the connecting rod cap is installed, make sure that any cylinder numbers placed on the rod and cap at

disassembly match.

14. When a new connecting rod is installed, make sure that the notches for holding the bearing in place are on

the same side.

15. When assembling, bolts should be fastened using the plastic angle technique as follows.

(1) Apply oil to the threads and matching areas.

(2) Tighten the connecting rod bolt.

Tightening torque
Connecting rod bolt :
16 ~ 20Nm (160~200kg.cm, 12~15lb.ft) + (90°~94°)

After removing the connecting rod bolt, do not use it again.
When using a new bolt, do not tighten the bolt more than 3 times.



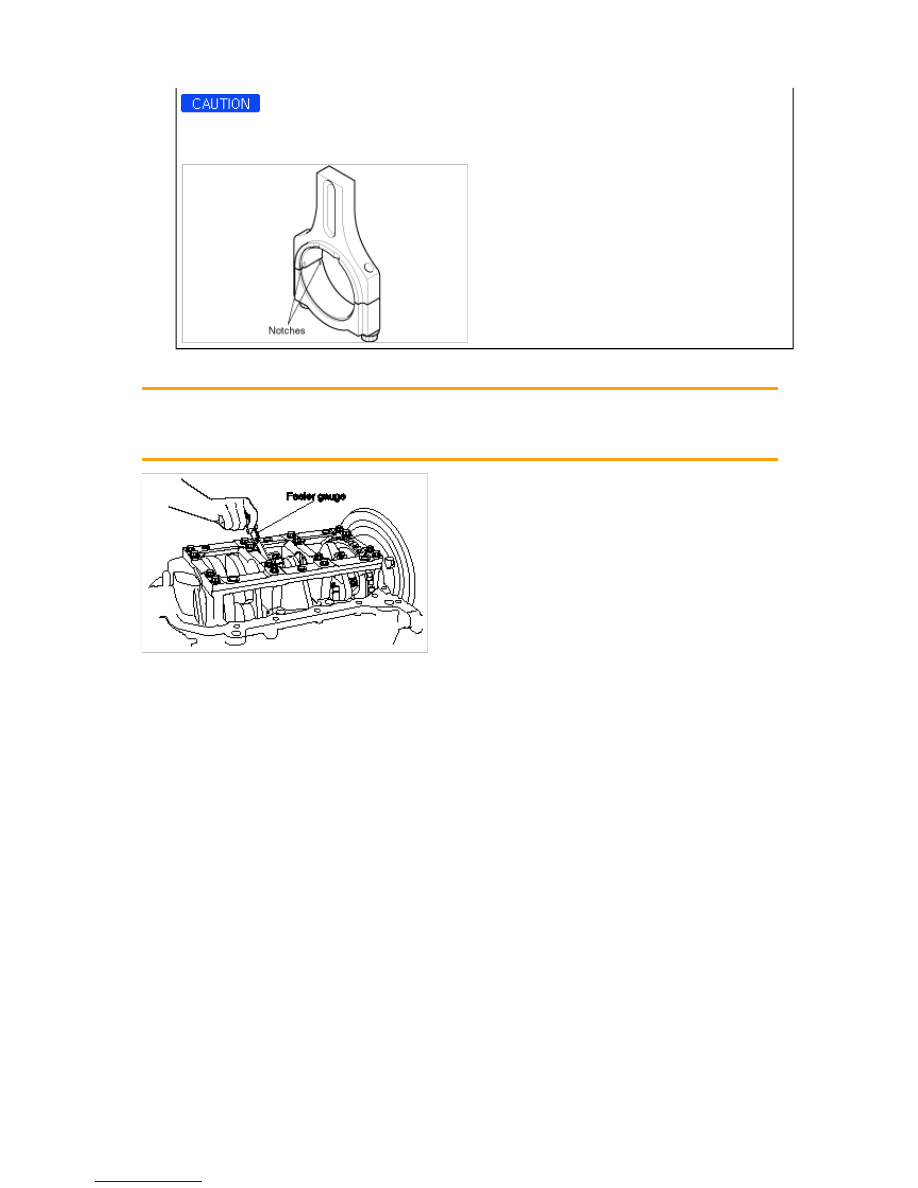

16. Check the connecting rod side clearance.



Connecting rod side clearance
Standard : 0.10 ~ 0.25mm (0.0039 ~ 0.0098in.)
Limit : 0.4mm (0.0157in.)
