7-62

Техническое обслуживание

Показатель

Наименование

Обозначение

Номинал предохранителя

Защищаемая цепь

ПОДУШКА

БЕЗОПАСНОСТИ

10A

Модуль управления SRS

МОДУЛЬ  4

02'8/(



10A

BCM, ЭБУ электронных ключей

ПОДОГРЕВАТЕЛЬ

STRG

15A

BCM

ПРИКУРИВАТЕЛЬ

20A

Прикуриватель

ACC

ACC

10A

Реле задней розетки питания, BCM, Цифровые часы, Модуль MTS E-Call, Аудиосистема,
аудиовизуальное головное устройство с навигацией, Держатель смартфона, ЭБУ
электронных ключей, Регулятор наружных зеркал заднего вида

ИНДИКАТОР

ПОДУШКИ

БЕЗОПАСНОСТИ

IND

10A

Комбинация приборов

КОМБИНАЦИЯ

ПРИБОРОВ

CLUSTER

10A

Комбинация приборов

ПРЕДОХРАНИТЕЛЬ

7-63

7

Техническое

 обслуживание

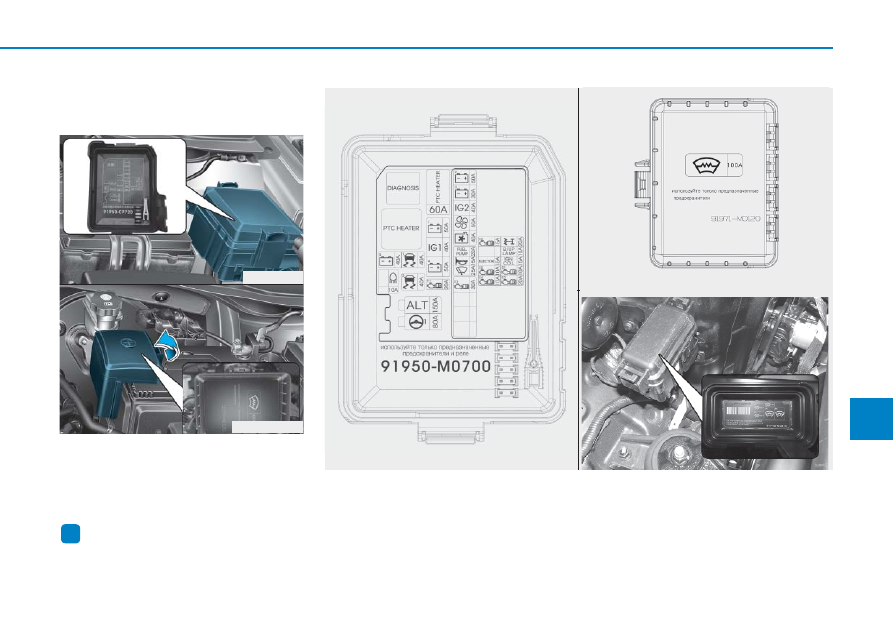

Панель плавких

предохранителей в отсеке

двигателя

Под крышкой панели плавких предохра-
нителей  и  реле  находится  табличка  с
наименованиями  предохранителей/реле
и величинами их номинальных токов.

Информация

Приведенные  в  этом  руководстве  описа-
ния  блока  предохранителей  применимы

не  ко  всем  транспортным  средствам  (в
зависимости от вариантного исполнения).
Все данные актуальны на момент публи-
кации. При проверке блока предохраните-
лей  следует  использовать  этикетку  блока
предохранителей  для  данного  транспорт-
ного средства.

i

OGC074020

OGSR076084

OGSR076078

■ Со стороны аккумуляторной батареи

■ Дополнительная распределительная коробка

OGSR076082

OGSR076087

7-64

Техническое обслуживание

Показатель

Наименование

Обозначение

Номинал предохранителя

Защищаемая цепь

MDPS

80A

Блок MDPS

ГЕНЕРАТОР

ALT

150A

Генератор, Предохранитель (F3/F4/F5/F7)

B+5



40A

Интеллектуальная распределительная коробка (Предохранитель - F1)

ESP1

40A

Модуль управления ESP

ESP2

40A

Модуль управления ESP

H/LAMP HI

10A

[При наличии фар с би-ксеноном] Блок PCB (Электромагнитное реле фар
головного света)

B+1



50A

Интеллектуальная распределительная коробка (Предохранитель - F2/F5/F10/F13/F14/
F17), Предохранитель устройства автоматической отсечки тока утечки

IG1

40A

[При наличии кнопки запуска]  Распределительный блок PDM (Реле IG1, Реле
ACC)[Без кнопки запуска] Выключатель зажигания

B+4



50A

Интеллектуальная распределительная коробка (IPS 1/IPS 2/IPS 3,
Предохранитель - F6)

TCU1

6

20A

[A/T] PCM

ОБОГРЕВАТЕЛЬ

ТОПЛИВНОГО

ФИЛЬТРА

60A

Реле 1 (Реле обогревателя топливного фильтра)

ПРЕДОХРАНИТЕЛЬ

Панель плавких предохранителей в отсеке двигателя

7-65

7

Техническое

 обслуживание

Показатель

Наименование

Обозначение

Номинал предохранителя

Защищаемая цепь

ПРЕДОХРАНИТЕЛЬ

B+2

50A

Реле 2 (Обогреватель переднего левого стеклоочистителя)

ФОРСУНКА

50A

Реле 3 (Обогреватель переднего правого стеклоочистителя)

ФОНАРИ

ЗАДНЕГО ХОДА

10A

Переключатель на передней панели (IND.)

Реле

C162/C262

ISO HC

MICRO

Реле 2 (Обогреватель переднего левого стеклоочистителя)

C163/C263

ISO HC

MICRO

Реле 3 (Обогреватель переднего правого стеклоочистителя)

Дополнительная распределительная коробка
