7-58

Техническое обслуживание

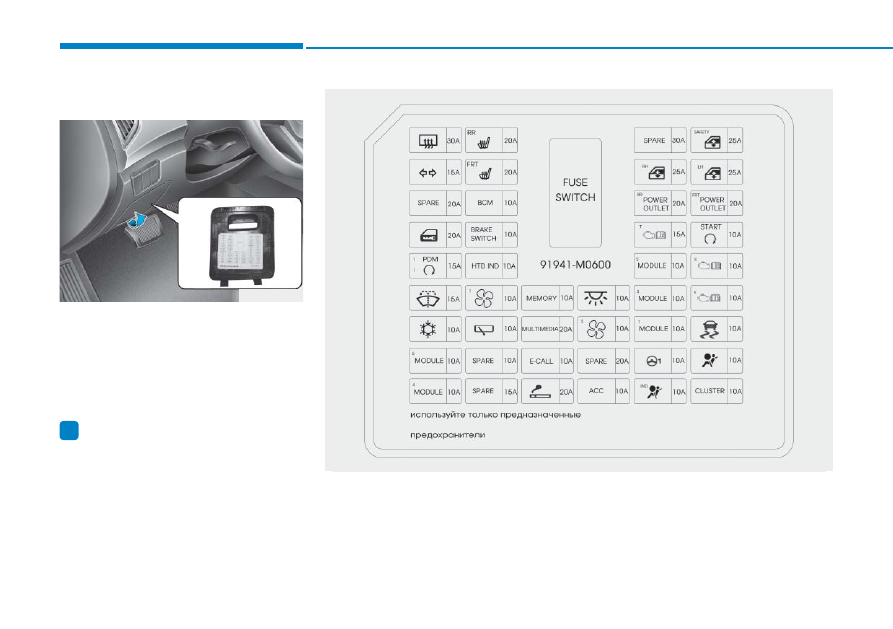

Описание панели плавких

предохранителей и реле

Блок предохранителей

со стороны водителя

Под крышкой панели плавких предохра-
нителей  и  реле  находится  табличка  с
наименованиями  предохранителей/реле
и величинами их номинальных токов.

 Информация

Приведенные  в  этом  руководстве  описа-
ния  блока  предохранителей  применимы
не  ко  всем  транспортным  средствам  (в
зависимости от вариантного исполнения).
Все данные актуальны на момент публи-
кации. При проверке блока предохраните-
лей  следует  использовать  этикетку  блока
предохранителей  для  данного  транспорт-
ного средства.

i

OGC074019

OGSR076077

7-59

7

Техническое

 обслуживание

Показатель

Наименование

Обозначение

Номинал предохранителя

Защищаемая цепь

ОБОГРЕВ

ЗАДНЕГО СТЕКЛА

30A

Реле обогрева заднего стекла

ОБОГРЕВАТЕЛЬ

ЗАДНЕГО

СИДЕНЬЯ

20A

Модуль управления обогревателем заднего сиденья

ЗАПАСНОЙ

30A

-

ЭЛЕКТРОСТЕКЛО-

ПОДЪЕМНИК С ЗАЩИТОЙ

ОТ ЗАЩЕМЛЕНИЯ

SAFETY

25A

Модуль электростеклоподъемника водителя с защитой от защемления

УКАЗАТЕЛЬ
ПОВОРОТА

15A

BCM

ОБОГРЕВАТЕЛЬ

ПЕРЕДНЕГО

СИДЕНЬЯ

20A

Модуль управления обогревателем сиденья водителя/пассажира

ПРАВЫЙ

ЭЛЕКТРОСТЕКЛО-

ПОДЪЕМНИК

RH

25A

Главный переключатель электростеклоподъемников
Переключатель электрических стеклоподъемников

ЛЕВЫЙ

ЭЛЕКТРОСТЕКЛО-

ПОДЪЕМНИК

LH

25A

Главный переключатель электростеклоподъемников

ЗАПАСНОЙ

20A

-

BCM

10A

BCM, ЭБУ электронных ключей, Модуль иммобилайзера

ЗАДНЯЯ РОЗЕТКА

ПИТАНИЯ

20A

Задняя розетка питания

ПЕРЕДНЯЯ

РОЗЕТКА

ПИТАНИЯ

20A

Передняя розетка питания

ПРЕДОХРАНИТЕЛЬ

Панель плавких предохранителей в салоне

BCM

7-60

Техническое обслуживание

Показатель

Наименование

Обозначение

Номинал предохранителя

Защищаемая цепь

БЛОКИРОВАНИЕ

ДВЕРЕЙ

20A

Реле блокирования/разблокирования, Реле разблокирования двери
багажного отделения

BRAKE SWITCH

10A

ЭБУ электронных ключей, Выключатель стоп-сигналов

TCU

15A

A/T : Переключатель диапазонов МКПП Блок ПП (Предохранитель - F26
(Фонари заднего хода))

START

START

10A

Блок ПП (Реле охранной сигнализации), Переключатель диапазонов КПП,
ECM, ЭБУ электронных ключей, переключатель замка зажигания и датчик положения педали
сцепления

PDM 1

15A

ЭБУ электронных ключей

ОБОГРЕВ ЗЕРКАЛ

10A

Наружное зеркало заднего вида со стороны водителя/рассажира

МОДУЛЬ  2

MODULE

2

10A

Консольный переключатель, 4WD ECM, Зуммер системы помощи при парковке задним ходом, Левый/
Правый датчики системы помощи при парковке задним ходом, Левый/Правый центральные датчики
системы помощи при парковке задним ходом

ЗАПАСНОЙ

10A

-

ОМЫВАТЕЛЬ

15A

Многофункциональный переключатель

ВЕНТИЛЯТОР 1

1

10A

Модуль управления кондиционером

ПАМЯТЬ

10A

Регулятор наружных зеркал заднего вида, Цифровые часы, Модуль управления
кондиционером, Комбинация приборов, Разъем линии передачи данных

ПЛАФОН

ВНУТРЕННЕГО

ОСВЕЩЕНИЯ

10A

Фонарь багажного отделения, лампа направленного освещения, Лапа освещения
салона, Лампы передних аксессуарных ламп левой/правой

МОДУЛЬ  3

MODULE

3

10A

BCM, Индикатор положения рычага селектора, Модуль управления кондиционером,
Аудиовизуальное головное устройство с навигацией, Модуль MTS E-Call, Модуль
управления обогревателем сидения водителя/пассажира, Модуль управления
обогревателем заднего сидения

ПРЕДОХРАНИТЕЛЬ

7-61

7

Техническое

 обслуживание

Показатель

Наименование

Обозначение

Номинал предохранителя

Защищаемая цепь

ЭБУ

E

10A

PCM/ECM, ЭБУ электронных ключей, Модуль иммобилайзера

КОНДИЦИОНЕР

10A

Распределительная коробка моторного отсека (Реле 1 - Реле обогревателя
ПТК) Блок ПП (Реле клаксона), блок управления кондиционером

ЗАДНИЙ

СТЕКЛООЧИСТИТЕЛЬ

10A

Блок ПП (Реле заднего стеклоочистителя), Электродвигатель заднего
стеклоочистителя

МУЛЬТИМЕДИА

20A

Аудиосистема, аудиовизуальное головное устройство с навигацией

ВЕНТИЛЯТОР 2

2

10A

[Ручной кондиционер]
 Блок управления кондиционером, Выключатель клаксона, Резистор клаксона

МОДУЛЬ  1

MODULE

1

10A

BCM, Выключатель стоп-сигнала

ESP

10A

Переключатель на передней панели, Блок управления ESP

МОДУЛЬ  5

02'8/(



10A

Электрохромное зеркало, Модуль управления обогревателем заднего сиденья, Выключатель
устройства регулировки угла наклона фар, Обогреватель форсунок омывателя левой/правой
фар, Модуль управления обогревателя сиденья водителя/пассажира, Дополнительная
распределительная коробка (Реле 2/3 - Обогреватель передних стеклоочистителей левый/правый)

ЗАПАСНОЙ

10A

-

E-CALL

10A

Модуль MTS E-Call

ЗАПАСНОЙ

20A

-

MDPS

10A

[при наличии MDPS] Блок MDPS [без MDPS] Датчик угла поворота рулевого
колеса

ПРЕДОХРАНИТЕЛЬ
