1. Install the clutch actuator cylinder release bearing (2) over the clutch actuator cylinder dust

cover (1).

2. Install the transmission. Refer to Transmission Replacement .

CLUTCH ACTUATOR CYLINDER REPLACEMENT

Removal Procedure

1. Remove the transmission. Refer to Transmission Replacement .

IMPORTANT: Do not allow the release bearing to become damaged,

replace if dropped or damaged.



2007 Hummer H3

2007 TRANSMISSION Clutch - H3

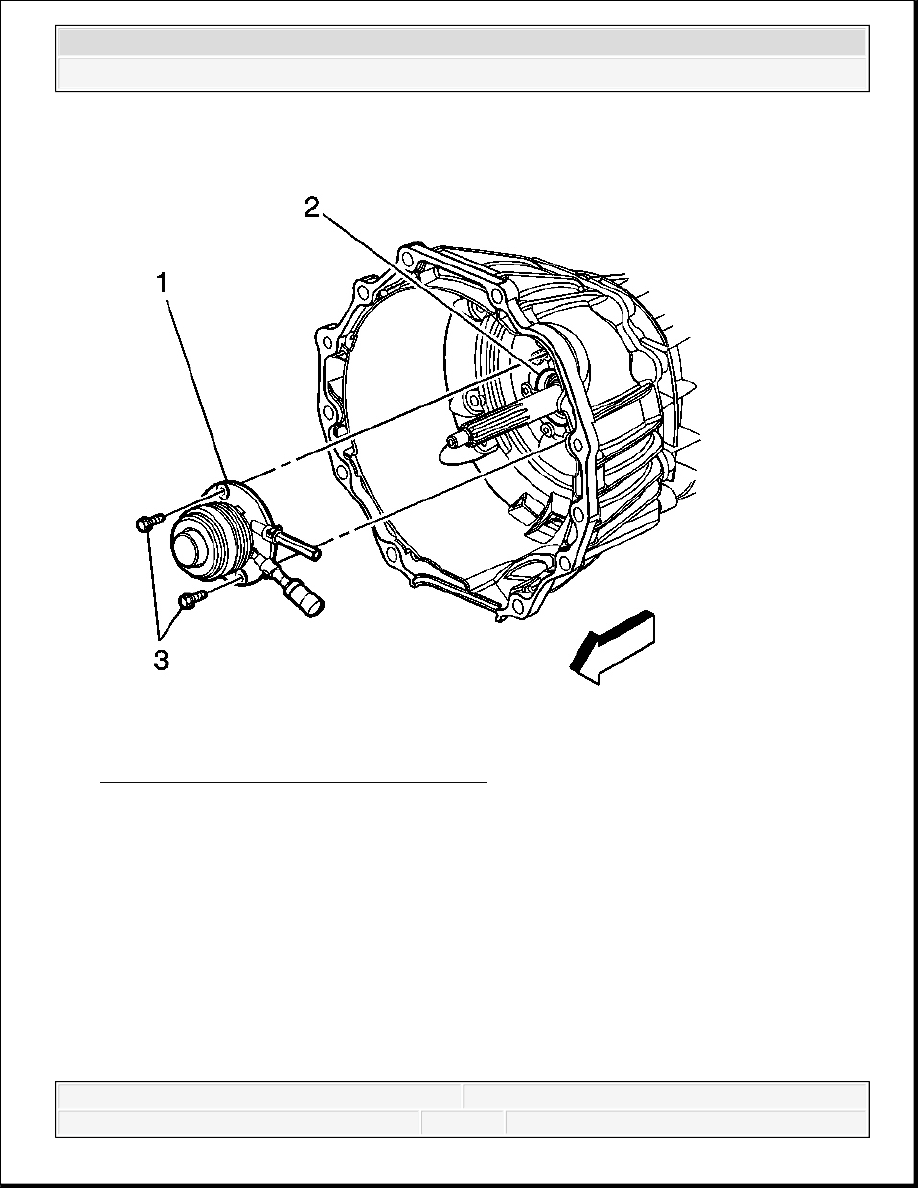

Fig. 27: View Of Clutch Actuator Cylinder
Courtesy of GENERAL MOTORS CORP.

2. Remove the 2 clutch actuator cylinder bolts (3).

3. Remove the clutch actuator cylinder (1) from the input shaft bearing retainer (2).

Installation Procedure



2007 Hummer H3

2007 TRANSMISSION Clutch - H3



Fig. 28: View Of Clutch Actuator Cylinder
Courtesy of GENERAL MOTORS CORP.

1. Position the clutch actuator cylinder (1) to the input shaft bearing retainer (2).

2. Install the 2 clutch actuator cylinder bolts (3).

Tighten: Tighten the clutch actuator cylinder bolts to 8 N.m (71 lb in).

3. Install the transmission. Refer to Transmission Replacement .

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 TRANSMISSION Clutch - H3



DESCRIPTION AND OPERATION

CLUTCH SYSTEM DESCRIPTION AND OPERATION

The Hummer H3 vehicle uses the 3.7L (LLR) clutch.

The 3.7L (LLR) clutch system is described as the following:

Size - 265 mm (10.4 in)

Clutch pressure plate - Diaphragm spring plate, non-self adjusting

Clutch disc - Dampener spring style

Hydraulic system

Clutch System Components
