Hummer H3. Manual - part 924

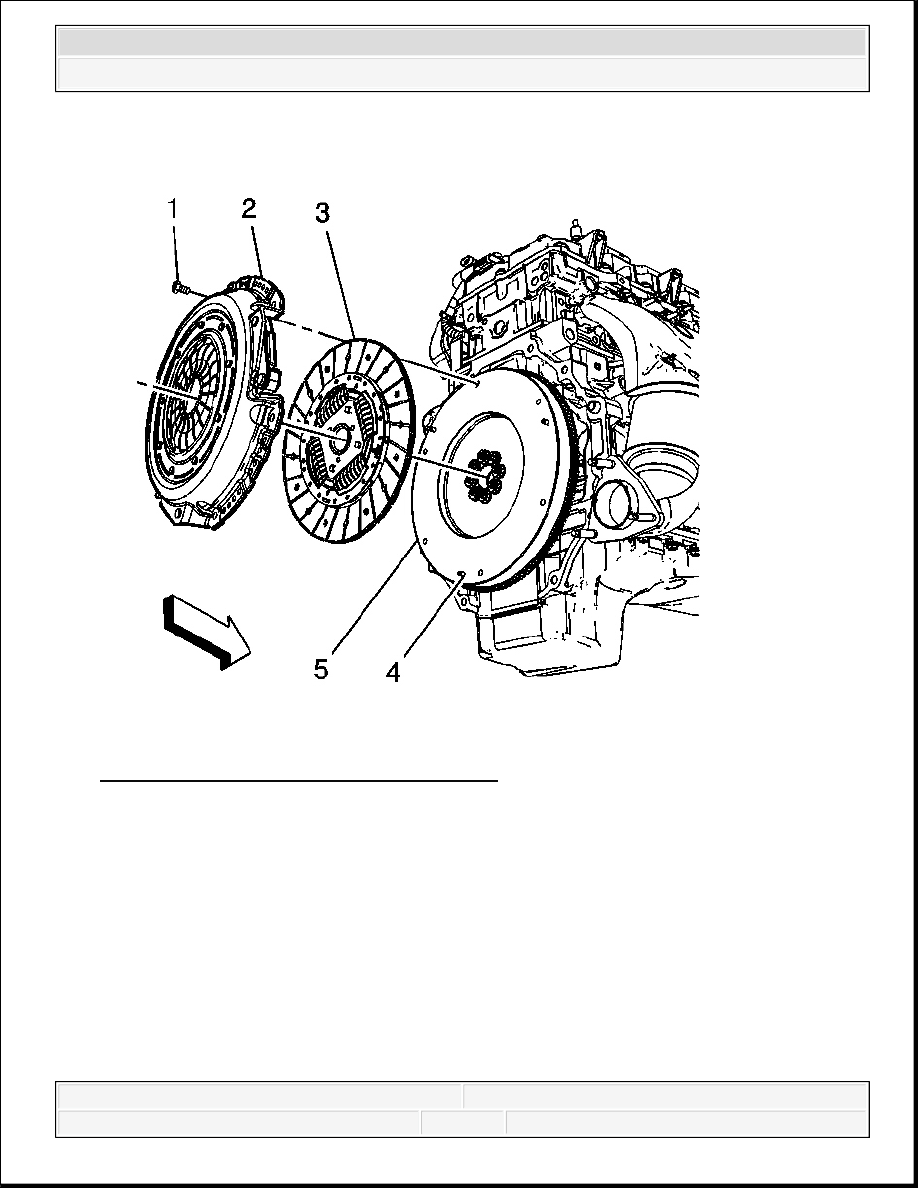

Fig. 23: Exploded View Of Clutch Assembly
Courtesy of GENERAL MOTORS CORP.

1. Install the clutch pressure plate (2) and driven plate (3) to the dowel pins (4) on the

flywheel (5).

2. Install the clutch pressure plate bolts (1) finger tight.

3. Use the Snap-On A145 Clutch Aligner Set or equivalent, to align the clutch driven plate (3)

to the clutch pilot bearing.



2007 Hummer H3

2007 TRANSMISSION Clutch - H3

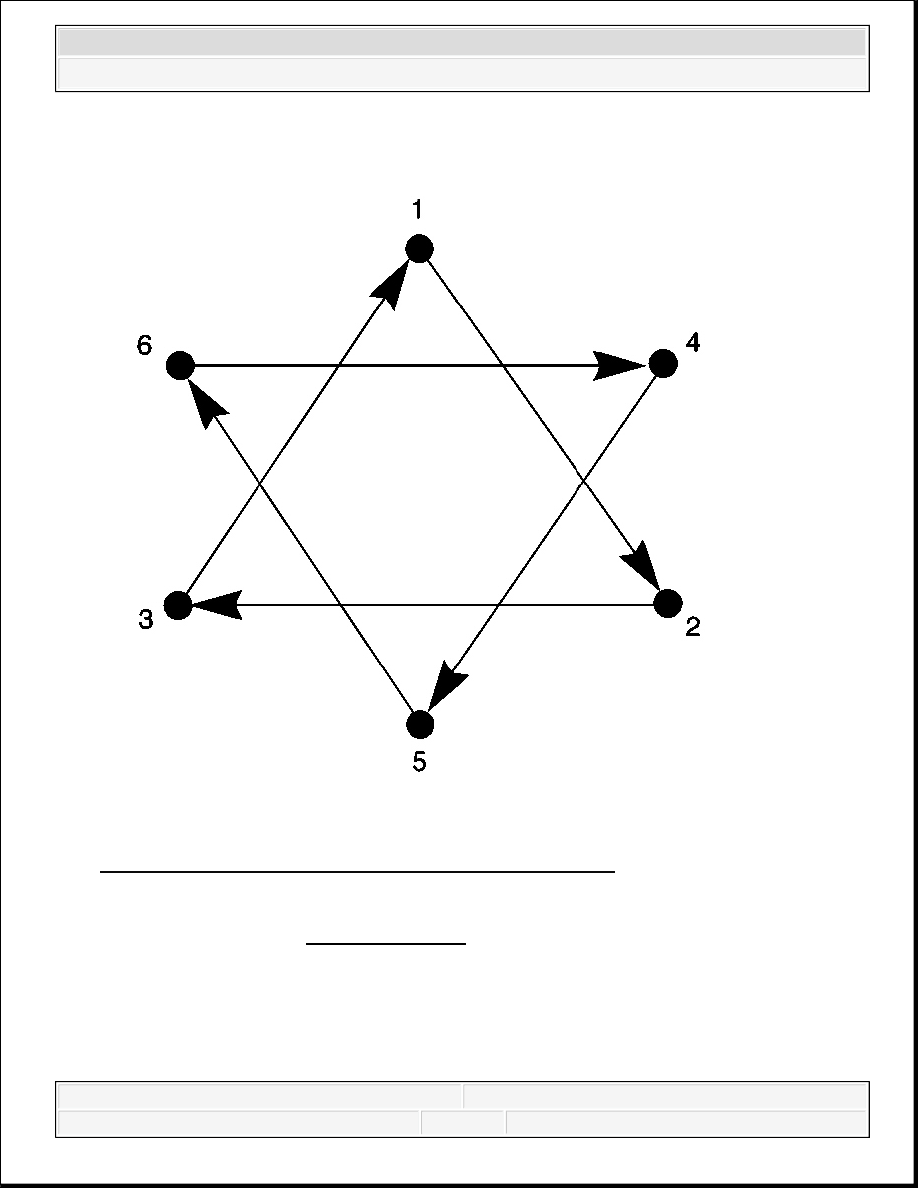

Fig. 24: Clutch Pressure Plate Bolts Tightening Sequence
Courtesy of GENERAL MOTORS CORP.

4. Tighten the NEW clutch pressure plate bolts in the sequence shown.

Tighten:

1. Tighten the clutch pressure plate bolts in sequence to 20 N.m (15 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 TRANSMISSION Clutch - H3



2. Use the J 36660-A in order to tighten the clutch pressure plate bolts in sequence an

additional 45 degrees.

5. Install the transmission. Refer to Transmission Replacement .

CLUTCH ACTUATOR CYLINDER RELEASE BEARING REPLACEMENT

Removal Procedure

1. Remove the transmission. Refer to Transmission Replacement .



2007 Hummer H3

2007 TRANSMISSION Clutch - H3

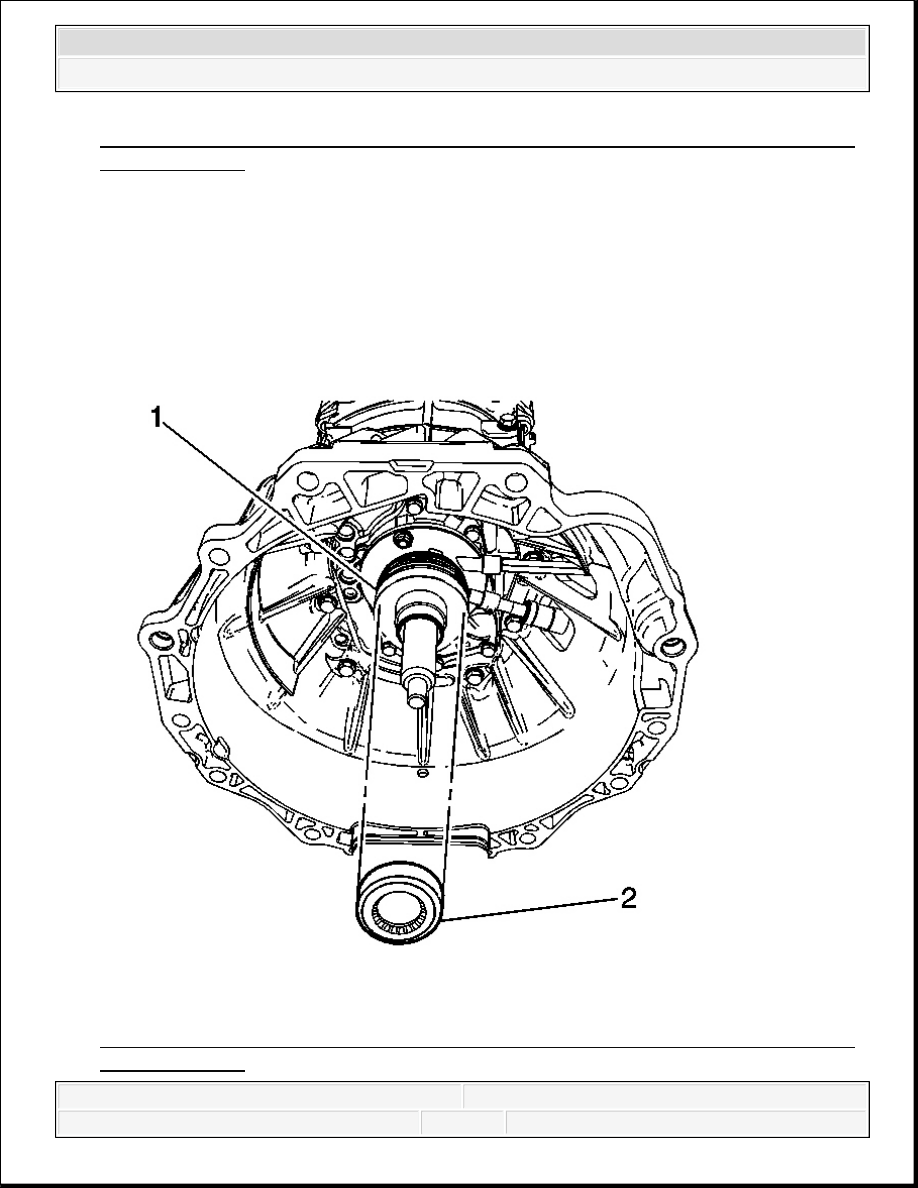

Fig. 25: View Of Clutch Actuator Cylinder Dust Cover & Clutch Actuator Cylinder
Release Bearing
Courtesy of GENERAL MOTORS CORP.

2. Pull the clutch actuator cylinder release bearing (2) from the clutch actuator cylinder dust

cover (1).

Installation Procedure

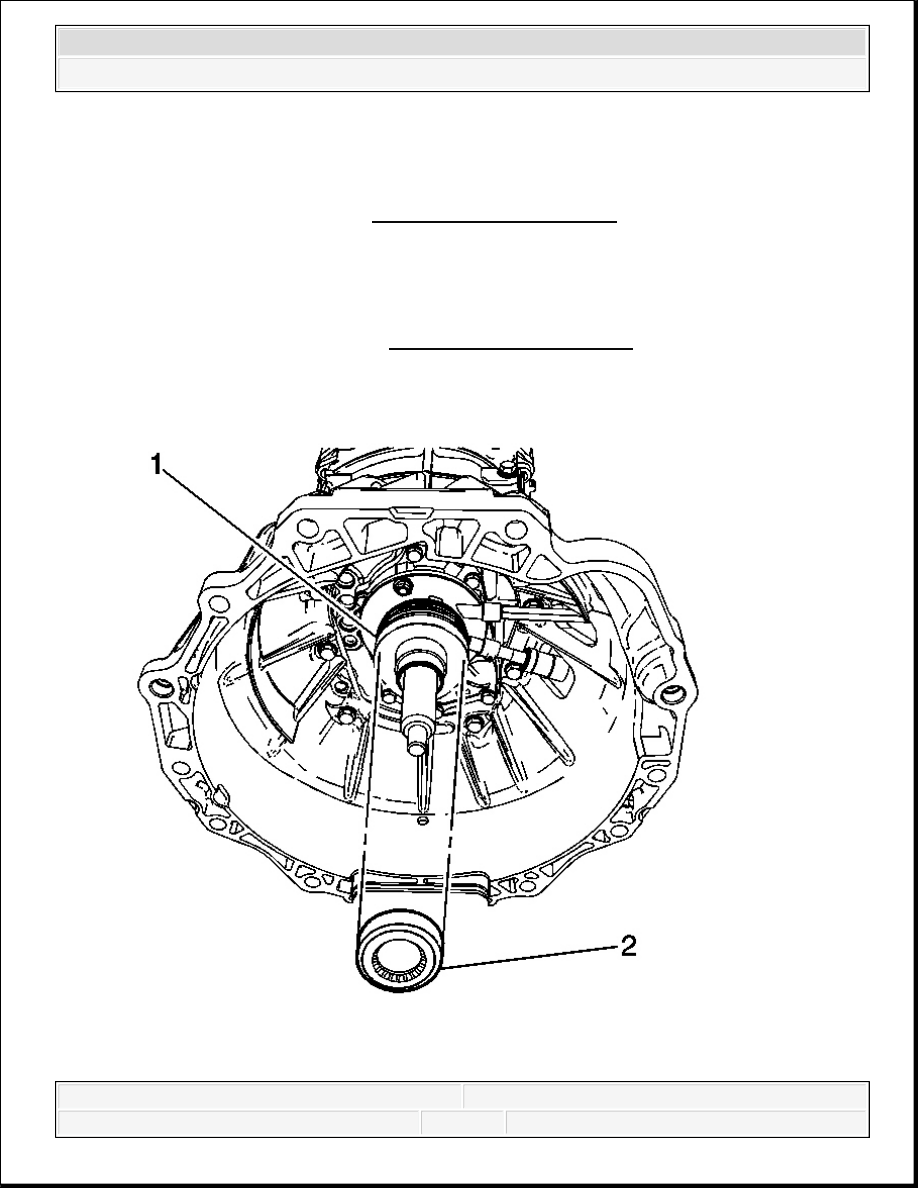

Fig. 26: View Of Clutch Actuator Cylinder Dust Cover & Clutch Actuator Cylinder
Release Bearing
