Identification

Inflatable Restraint Passenger Presence System (PPS) Sensor

Pin

Wire Color

Circuit No.

Function

1

D-BU

2307

Passenger Air Bag On Indicator Control

2

D-GN

2308

Passenger Air Bag Off Indicator
Control

3

-

-

Not Used

4

PU

5611

Passenger Seat Belt Tension Sensor
Signal

5

BK/WH

2151

Ground

6

WH

5608

Occupant Pressure Sensor Signal

7

L-GN

5609

Occupant Pressure Sensor Voltage
Reference

8

-

-

Not Used

9

YE

1139

Ignition 1 Voltage

10-13

-

-

Not Used

14

TN

5613

Passenger Seat Belt Tension Sensor
Voltage Reference

15

GY

5610

Occupant Pressure Sensor Low
Reference

16

L-BU

5612

Passenger Seat Belt Tension Sensor
Low Reference

17

-

-

Not Used

18

PK

2306

Serial Data Link



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



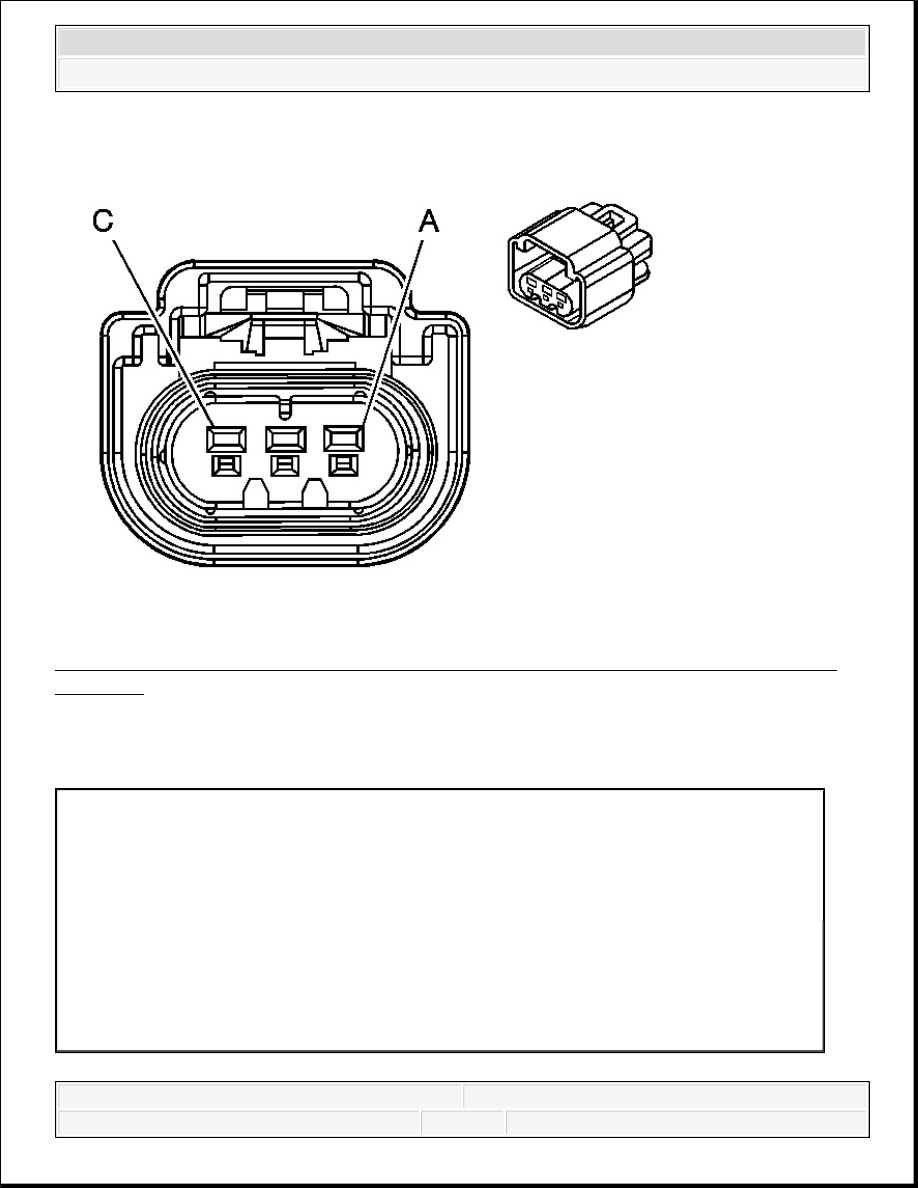

Fig. 17: Inflatable Restraint Front Passenger Presence System (PPS) Sensor Connector
End View
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Passenger Presence System (PPS) Sensor Connector Parts
Information

Connector Part Information

OEM: 15422250

Service: 88987995

Description: 3-Way F GT 150 Series (D-GY)

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: 15315247/J-35616-2A



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Inflatable Restraint Passenger Presence System (PPS) Sensor Connector Terminal
Identification

Inflatable Restraint Roof Rail Module - Left (ASF)

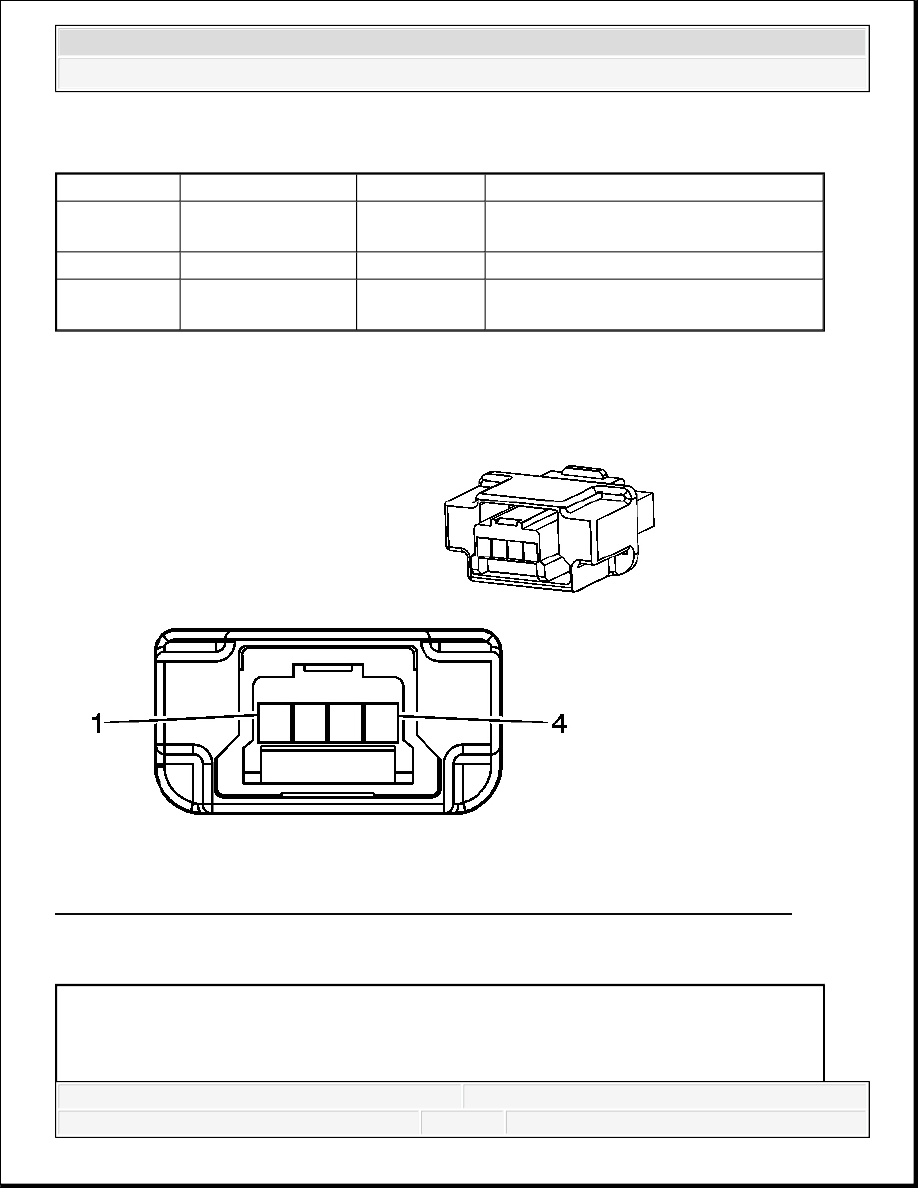

Fig. 18: Inflatable Restraint Roof Rail Module - Left (ASF) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Roof Rail Module - Left (ASF) Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

L-GN

5609

Occupant Pressure Sensor Voltage
Reference

B

WH

5608

Occupant Pressure Sensor Signal

C

GY

5610

Occupant Pressure Sensor Low
Reference

Connector Part Information

OEM: MX10-4SC



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Inflatable Restraint Roof Rail Module - Left (ASF) Connector Terminal Identification

Inflatable Restraint Roof Rail Module - Right (ASF)

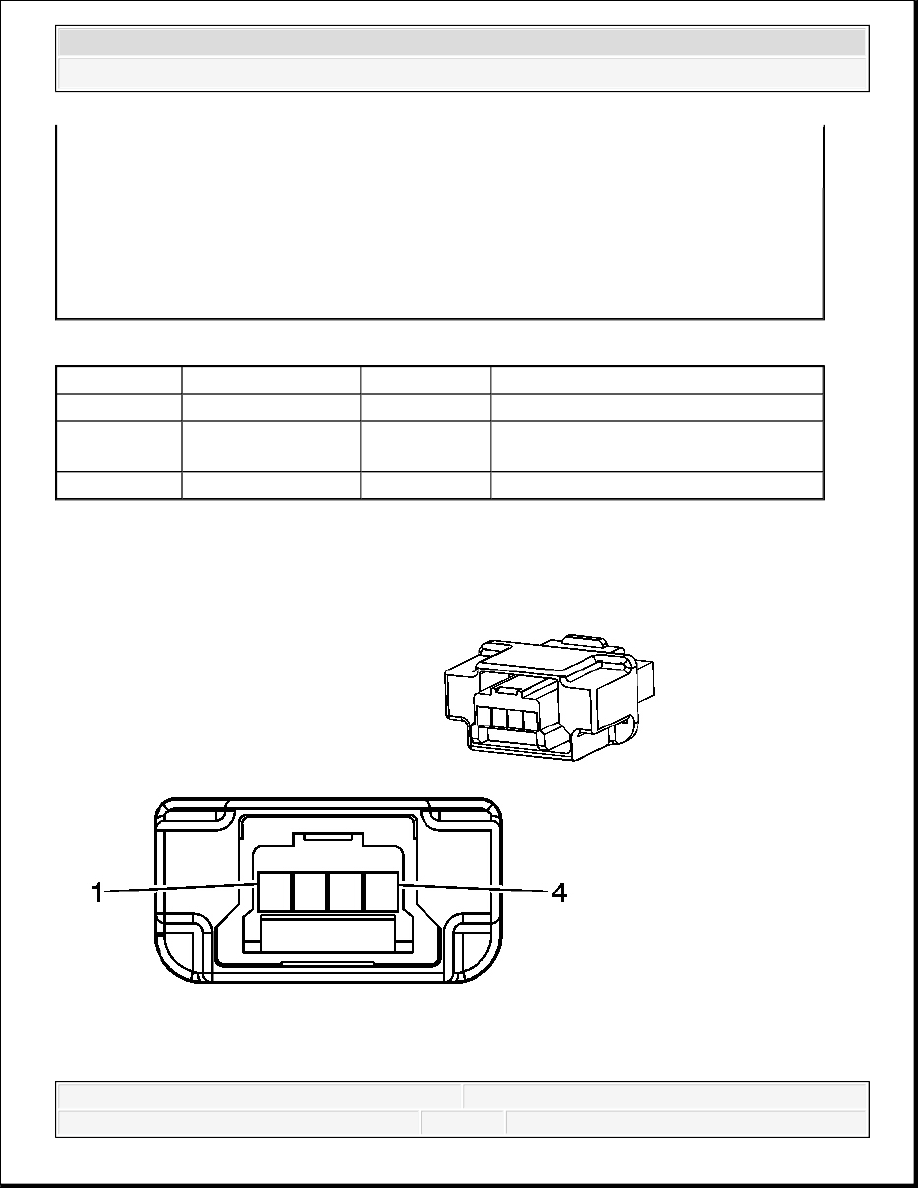

Fig. 19: Inflatable Restraint Roof Rail Module - Right (ASF) Connector End Views

Service: Not Serviced

Description: 4-Way F MX (YE)

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

1-2

-

-

Not Used

3

D-GN

2105

Roof Rail Module - Left - High
Control

4

BN

2106

Roof Rail Module - Left - Low Control
