SIR IDENTIFICATION VIEWS

The SIR Identification Views shown below illustrate the approximate location of all SIR
components available for the vehicle. Refer to SIR Disabling and Enabling.

1

Inflatable Restraint Passenger Presence System (PPS) Module

2

Heater Element Seat Cushion - Passenger (KA1)

3

Seat Belt Buckle - Passenger C1

4

Seat Belt Buckle - Passenger C2

5

C320

6

C315

7

C318 (AG2)

8

S341 (AG2)

9

S316 (AG2)

10

Inflatable Restraint Passenger Presence System (PPS)

11

Inflatable Restraint Seat Position Sensor (SPS) - Right

12

Lumbar Pump Motor - Passenger (AG2)

13

Heater Element Seat Back - Passenger (KA1)

14

Heated Seat Module - Passenger (KA1)

15

Seat Motors - Passenger (AG2)

16

Seat Belt Buckle - Passenger

17

Lumbar Adjuster/Heater Switch - Passenger (AG2)

18

Seat Adjuster Switch - Passenger (AG2)



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



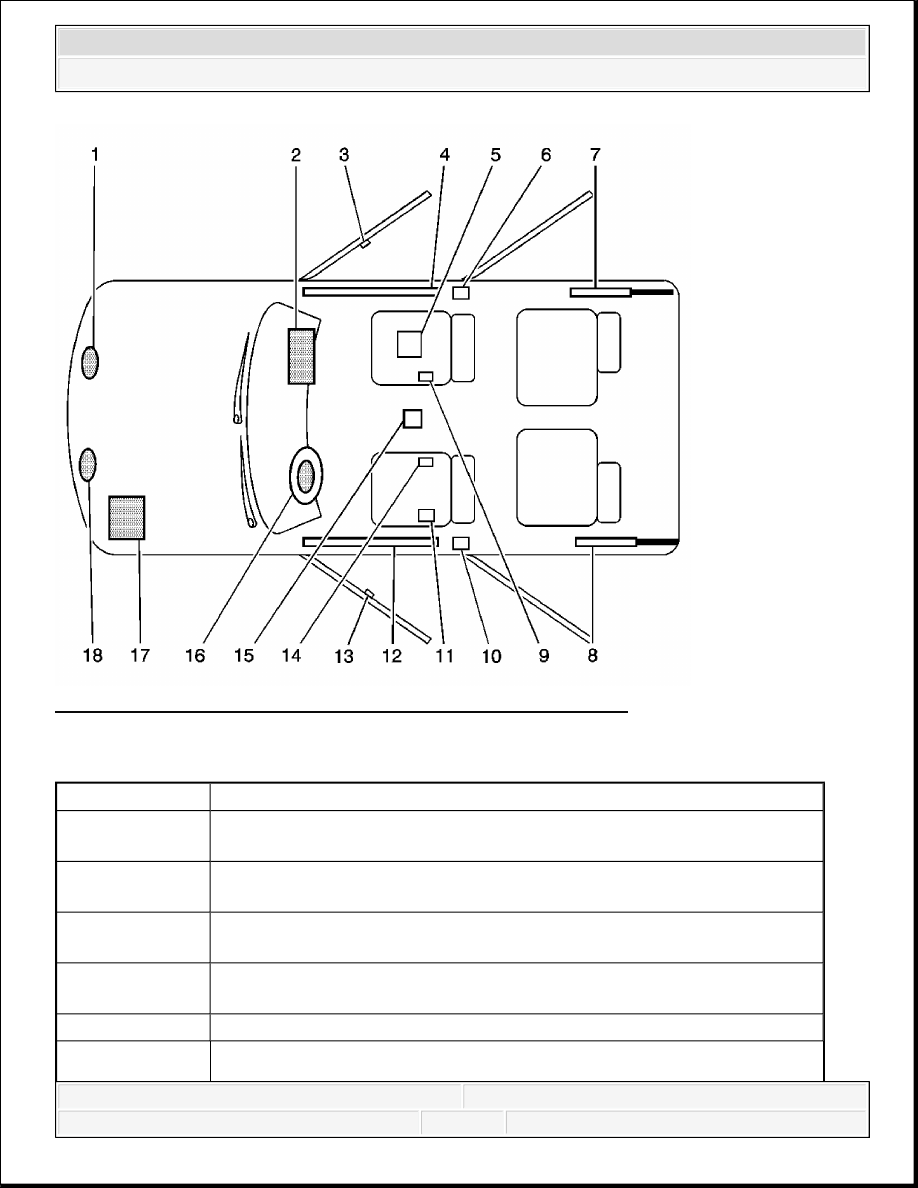

Fig. 12: Identifying Approximate Location Of SIR Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 12

Callout

Component Name

1

Inflatable Restraint Front End Sensor - Right-Located on the front of the
vehicle in the engine compartment

2

Inflatable Restraint I/P Module-Located at the top right under the
instrument panel

3

Inflatable Restraint Side Impact Sensor (SIS) - Right-Located under
right front door trim near the lower rear of door frame

4

Inflatable Restraint Roof Rail Module - Right-Located in the headliner
along roof rail

5

Passenger Presence System-Located under passenger seat

6

Seat Belt Retractor Pretensioner - Right-Located on the floor next to the



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



SIR CONNECTOR END VIEWS

Inflatable Restraint Front End Sensor - Left

right front seat

7

Rear Liftgate Start-A Gas Shock-Located at rear of vehicle

8

Rear Liftgate Start-A Gas Shock-Located at rear of vehicle

9

Inflatable Restraint Seat Position Switch - Right-Located on the side of
the right front seat

10

Seat Belt Retractor Pretensioner - Left-Located on the floor next to the
left front seat

11

Inflatable Restraint Vehicle Rollover Sensor-Located under driver seat

12

Inflatable Restraint Side Roof Rail Module - Left-Located in the
headliner along the roof rail

13

Inflatable Restraint Side Impact Sensor (SIS) - Left-Located under left
front door trim near the lower rear of door frame

14

Inflatable Restraint Seat Position Switch - Left-Located on the side of
the left front seat

15

Inflatable Restraint Sensing and Diagnostic Module (SDM)-Located
under center floor console

16

Inflatable Restraint Steering Wheel Module-Located on the steering
wheel

17

Battery and Underhood Fuse Block - SIR Fuse-Located in engine
compartment on left side

18

Inflatable Restraint Front End Sensor - Left-Located on the front of the
vehicle in the engine compartment



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



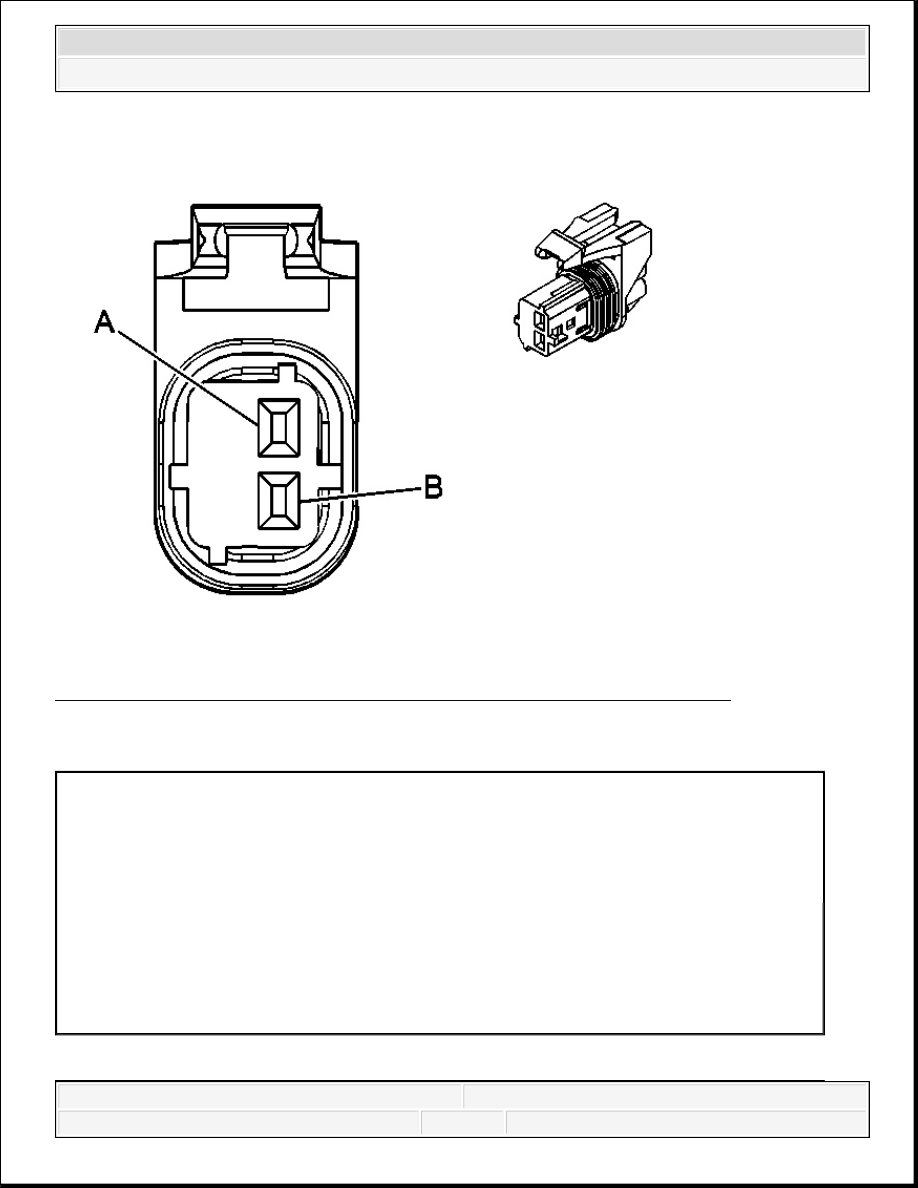

Fig. 13: Inflatable Restraint Front End Sensor - Left Connector End Views
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Front End Sensor - Left Connector Parts Information

Inflatable Restraint Front End Sensor - Left Connector Terminal Identification

Connector Part Information

OEM: 15356723

Service: 15306439

Description: 2-Way F GT 150 Series Sealed (YE)

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: See Terminal Kit



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3
