13. Remove the sensor from the adapter and bearing assembly.

14. To install the sensor, proceed to step 9 in the installation procedure.

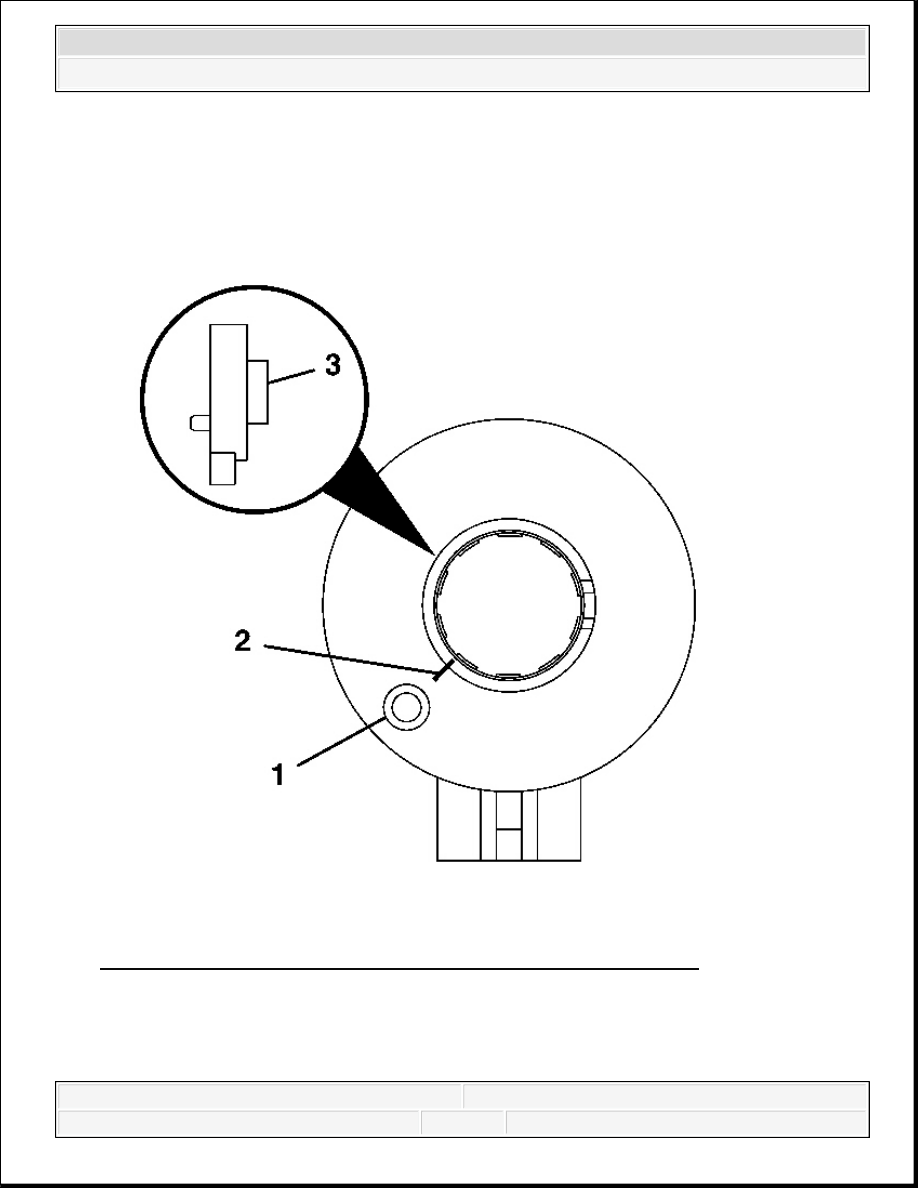

Fig. 53: Locating Steering Wheel Position Sensor Alignment Mark
Courtesy of GENERAL MOTORS CORP.

15. From the technicians point of view, the FRONT of the sensor will have:

A raised rotor flange cuff (3)



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3



An alignment mark (2) on the rotor flange cuff (3) for installation

A pin hole (1) for the centering pin-Note location of the pin hole.

A sensor clip in FRONT of the sensor

16. Remove the connector from the sensor.

17. Remove the sensor clip from the sensor.

18. Remove the sensor from the adapter and bearing assembly.

19. To install the sensor, proceed to step 13 in the installation procedure.

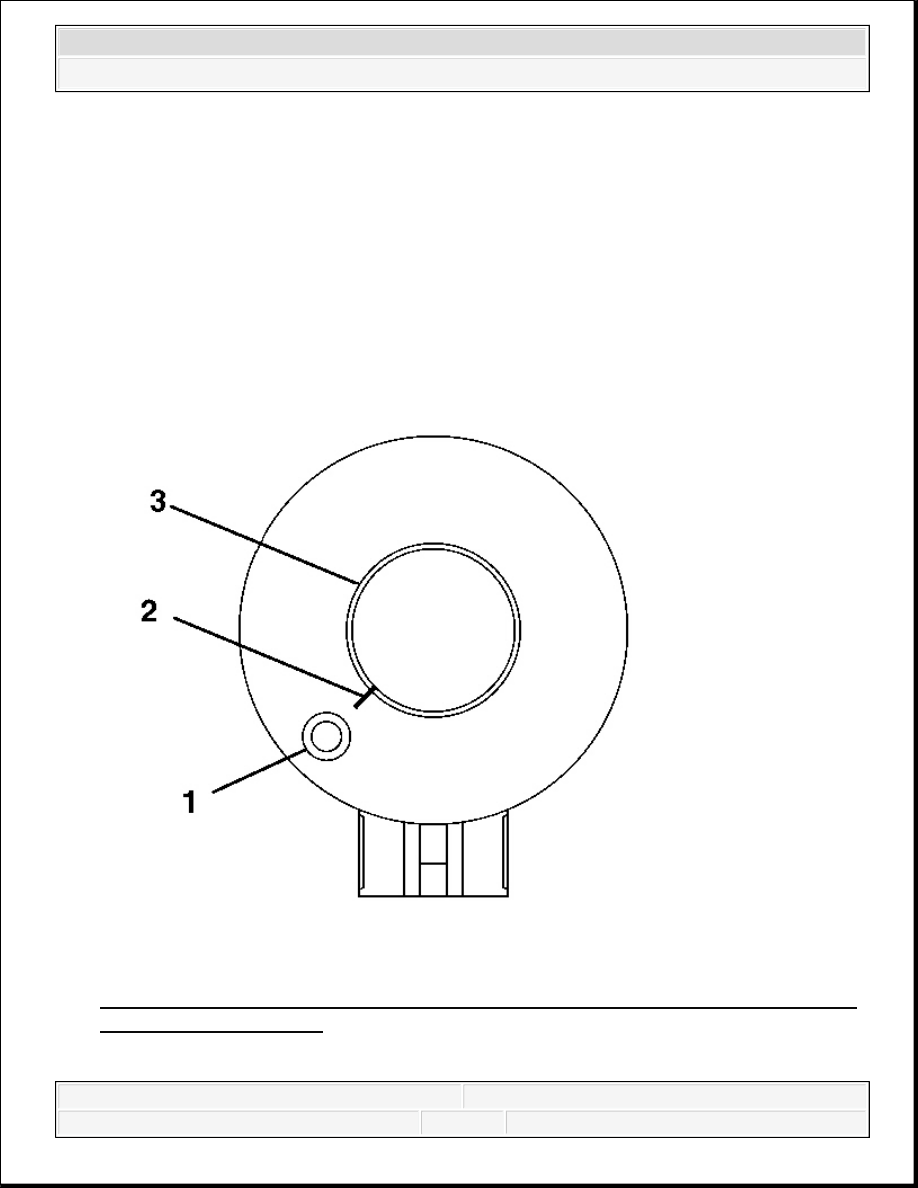

Fig. 54: Checking Steering Wheel Position Sensor Rotor Flange Cuff, Centering Pin
Hole & Alignment Mark
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3



20. From the technicians point of view, the FRONT of the sensor will have:

A flush rotor flange cuff (3)

A pin hole (1) for the centering pin-Note the location of the pin hole.

An alignment mark (2) on the flush rotor flange cuff (3) for installation

21. Remove the connector from the sensor.

22. Remove the sensor from the adapter and bearing assembly.

23. To install the sensor, proceed to step 17 in the installation procedure.

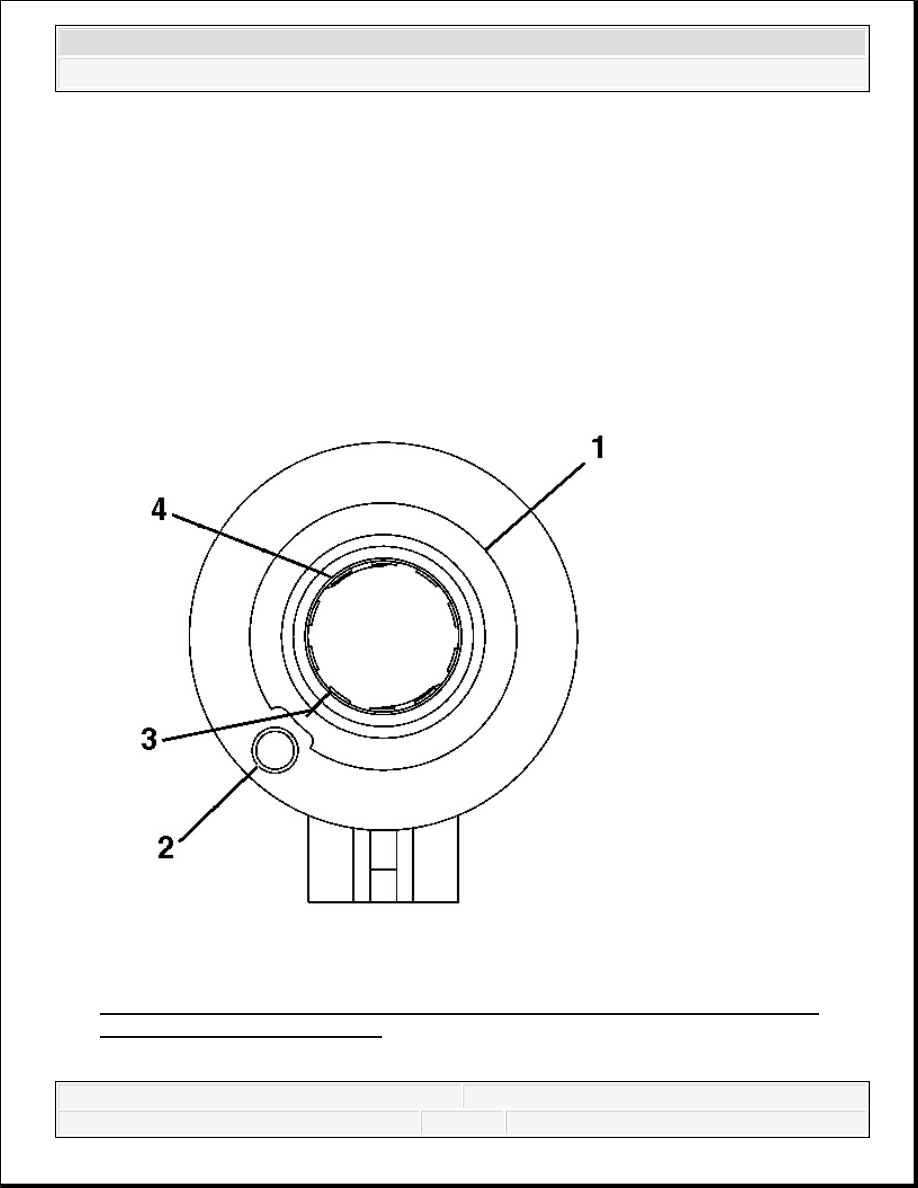

Fig. 55: Steering Wheel Position Sensor Rotor Flange Cuff, Centering Pin Hole,
Alignment Mark & Foam Ring
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3



24. From the technicians point of view, the FRONT of the sensor will have:

A flush rotor flange cuff (4)

A pin hole (2) for the centering pin-Note the location of the pin hole.

An alignment mark (3) on the flush rotor flange cuff (4) for installation

A foam ring (1)

25. Remove the connector from the sensor.

26. Remove the sensor from the adapter and bearing assembly.

27. To install the sensor, proceed to step 21 in the installation procedure.

Installation Procedure

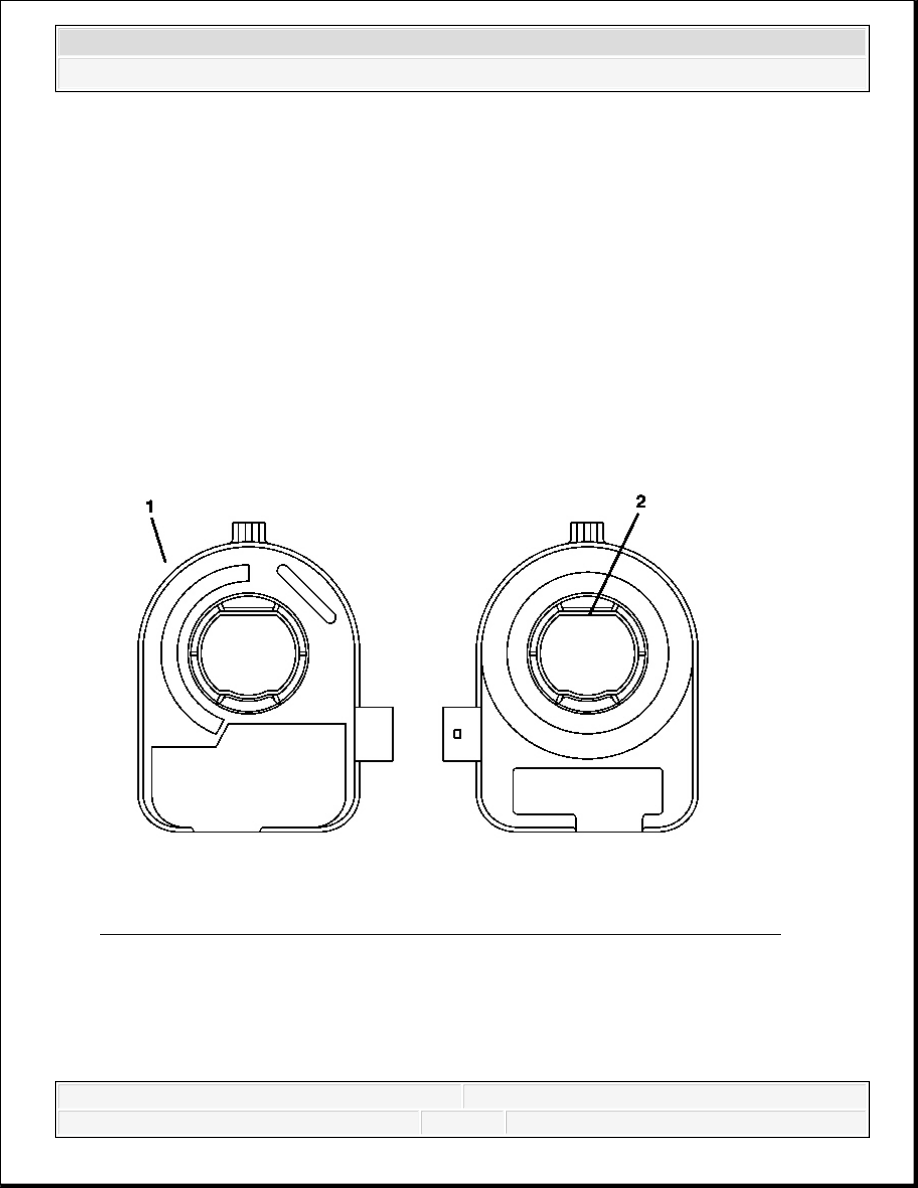

Fig. 56: Identifying Front & Back Views Of Steering Wheel Position Sensor
Courtesy of GENERAL MOTORS CORP.

1. If installing a new sensor, it will come with a pin installed in the sensor. Do not remove the

IMPORTANT: If reusing the existing sensor, no centering of the sensor is

required.
