Ambient Air Temperature Sensor Connector Terminal Identification

Inside Rearview Mirror

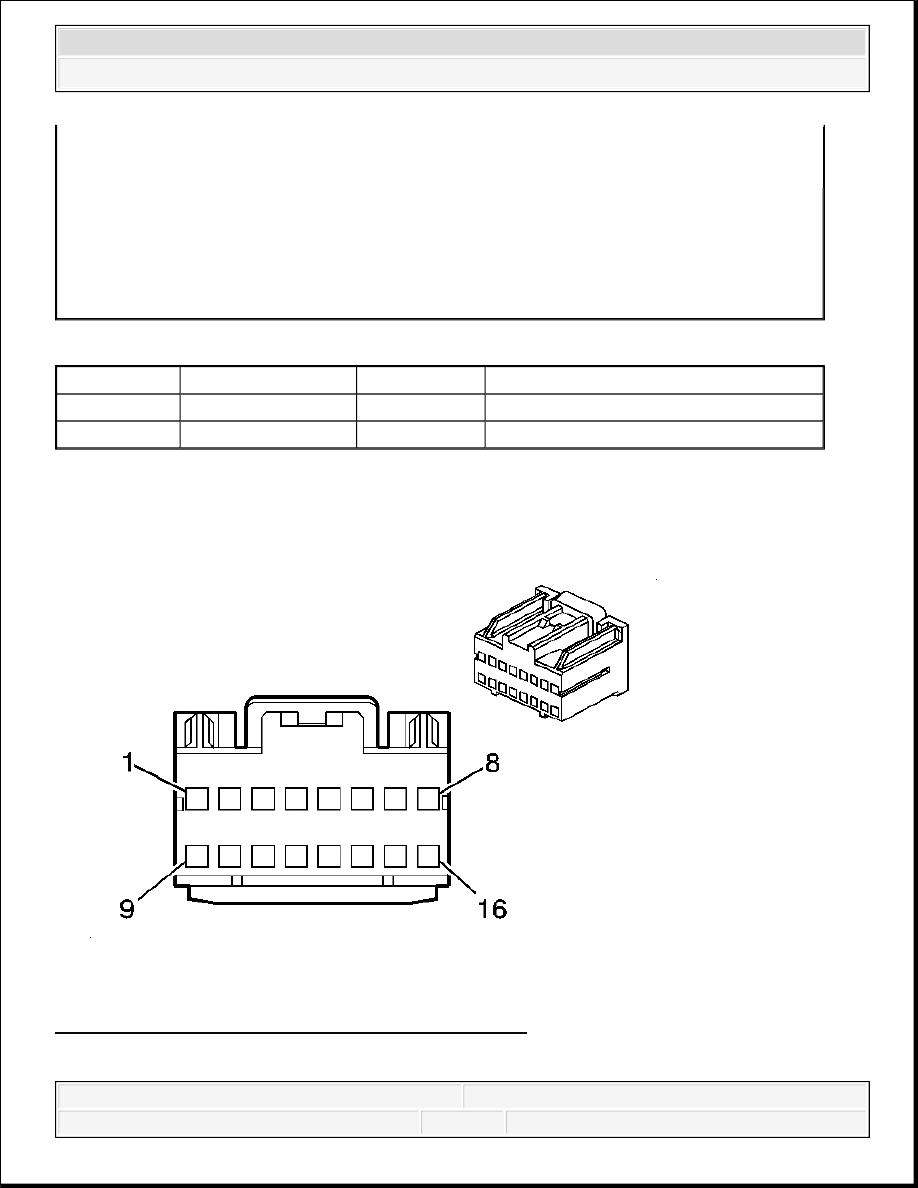

Fig. 9: Inside Rearview Mirror Connector End View
Courtesy of GENERAL MOTORS CORP.

Service: 12101856

Description: 2-Way F Metri-Pack 150 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12048074/2

Core/Insulation Crimp: E/1

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

D-GN/WH

636

Ambient Air Temperature Sensor Signal

B

YE

61

Low Reference



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



Inside Rearview Mirror Connector Parts Information

Inside Rearview Mirror Connector Terminal Identification

Outside Rearview Mirror - Driver

Connector Part Information

OEM: 917981-2

Service: 15306351

Description: 16-Way F 040 Hybrid (BK)

Terminal Part Information

Terminal/Tray: 175266-5/15

Core/Insulation Crimp: Pins 6-8, 11-15: J/J, Pin 9: K/K

Release Tool/Test Probe: 15315247/J-35616-16 (L-GN)

Pin

Wire Color

Circuit No.

Function

1-5

-

-

Not Used

6

D-GN/WH

636

Ambient Air Temperature Sensor Signal

7

D-GN

61

Low Reference

8

BK/WH

1151

Ground

9

BN

24

Backup Lamp Supply Voltage

10

-

-

Not Used

11

D-BU

2514

Keypad Signal (UE1)

12

BK

2515

Keypad Supply Voltage (UE1)

13

D-BU/WH

339

Ignition 1 Voltage

14

GY

2516

Keypad Green LED Signal (UE1)

15

BN/WH

2517

Keypad Red LED Signal (UE1)

16

-

-

Not Used



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



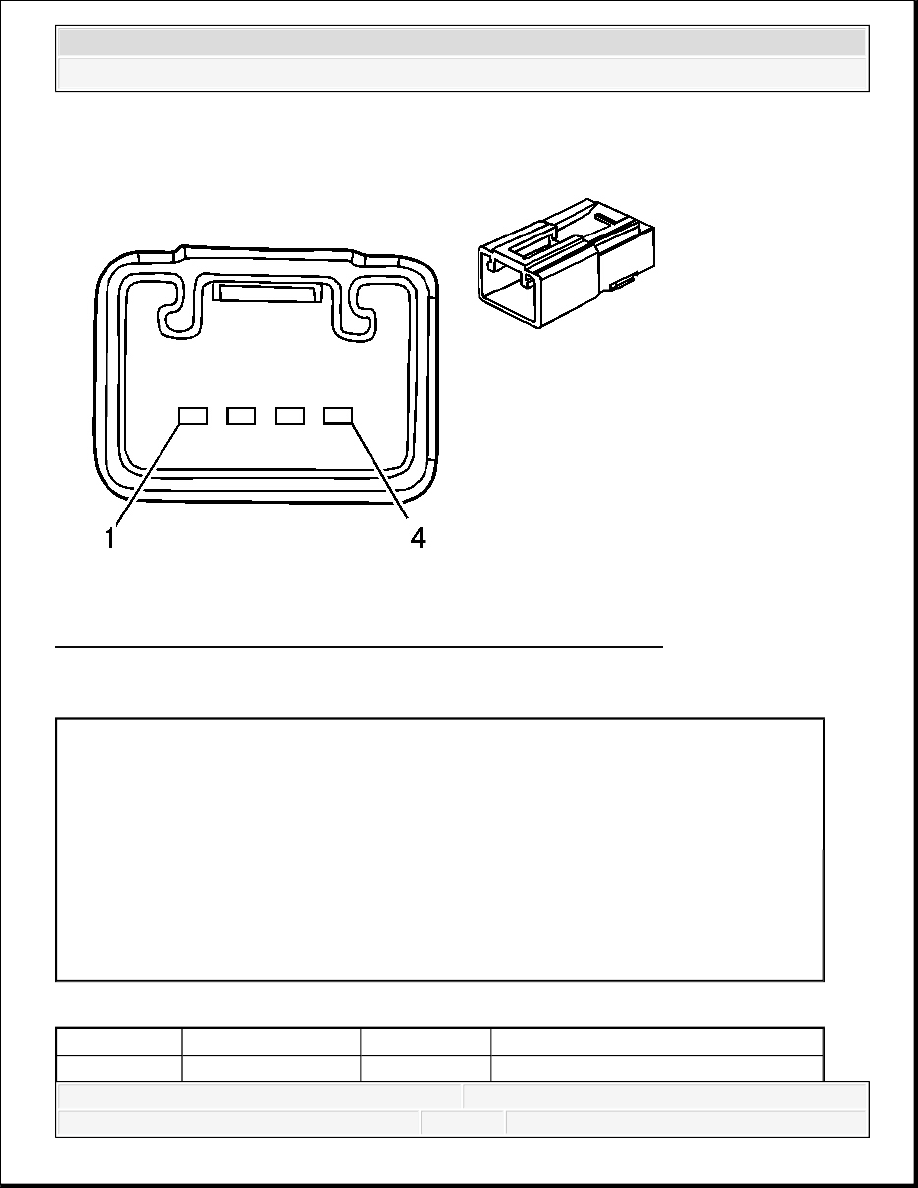

Fig. 10: Driver Side Outside Rearview Mirror Connector End View
Courtesy of GENERAL MOTORS CORP.

Driver Side Outside Rearview Mirror Connector Parts Information

Driver Side Outside Rearview Mirror Connector Terminal Identification

Connector Part Information

OEM: 6098-2158

Service: 88988638

Description: 4-Way M DL Series (WH)

Terminal Part Information

Terminal/Tray: 8100-2512/6

Core/Insulation Crimp: E/2

Release Tool/Test Probe: 15315247/J-35616-17 (L-GN)

Pin

Wire Color

Circuit No.

Function

1

WH

81

Driver Mirror Motor Right Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



Outside Rearview Mirror - Passenger

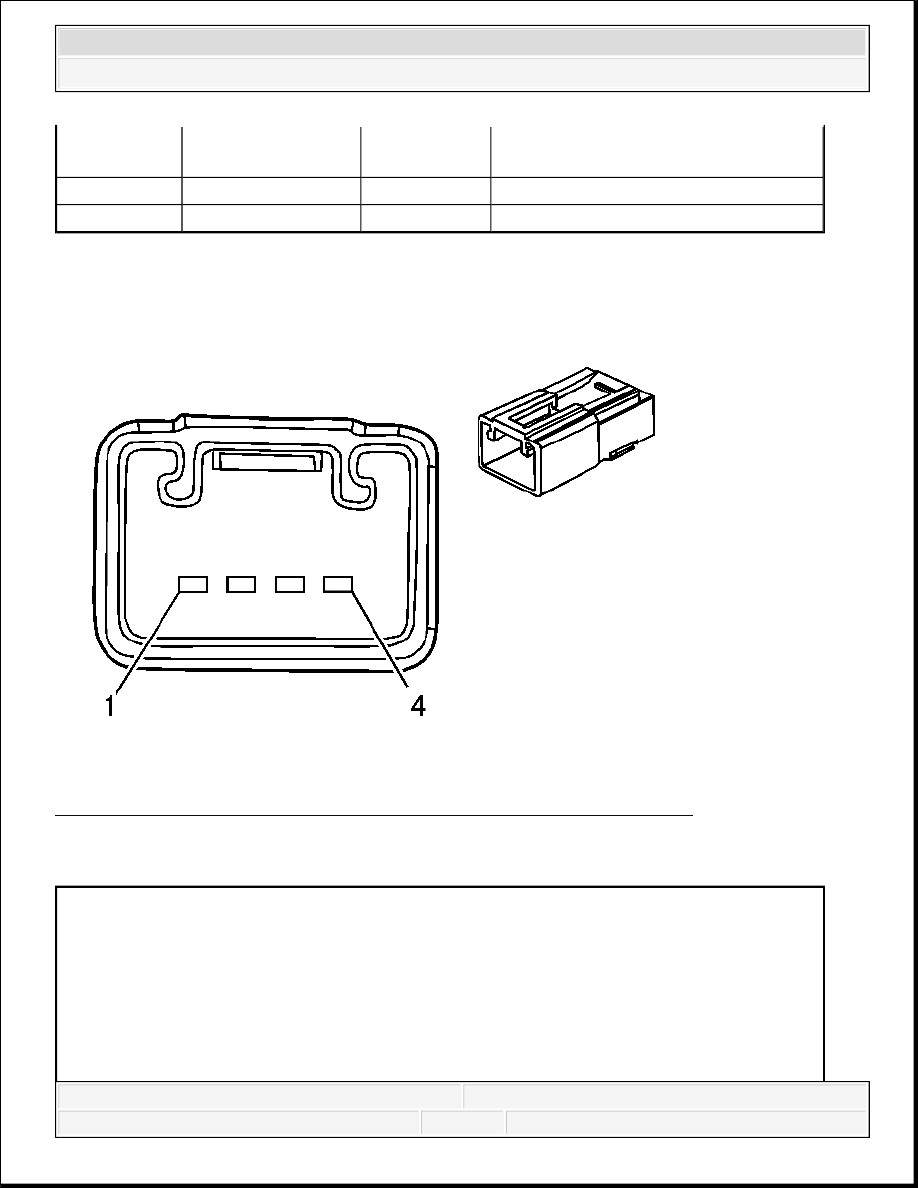

Fig. 11: Passenger Side Outside Rearview Mirror Connector End View
Courtesy of GENERAL MOTORS CORP.

Passenger Side Outside Rearview Mirror Connector Parts Information

2

GY

90

Driver/Passenger Mirror Motor
Down/Left Control

3

-

-

Not Used

4

YE

88

Driver Mirror Motor Up Control

Connector Part Information

OEM: 6098-2158

Service: 15115231

Description: 4-Way M DL Series (WH)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3
