2007 ACCESSORIES & EQUIPMENT

Mirrors - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

SCHEMATIC AND ROUTING DIAGRAMS

INSIDE REARVIEW MIRROR SCHEMATICS

Application

Specification

Metric

English

Front Side Door Mirror Bolts

10 N.m

89 lb in

Rearview Mirror Screw

2 N.m

18 lb in



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3





2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



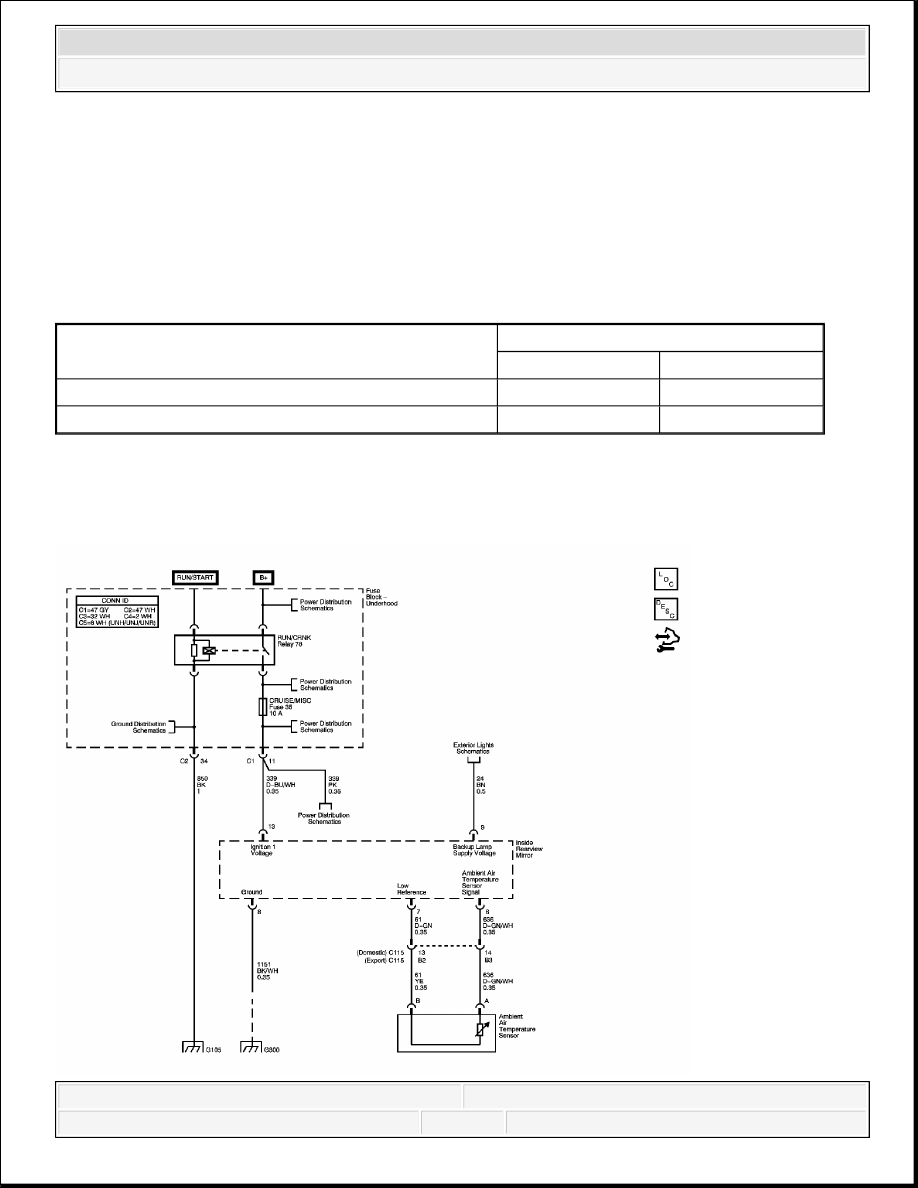

Fig. 1: Inside Rearview Mirror Schematic
Courtesy of GENERAL MOTORS CORP.

OUTSIDE REARVIEW MIRROR SCHEMATICS

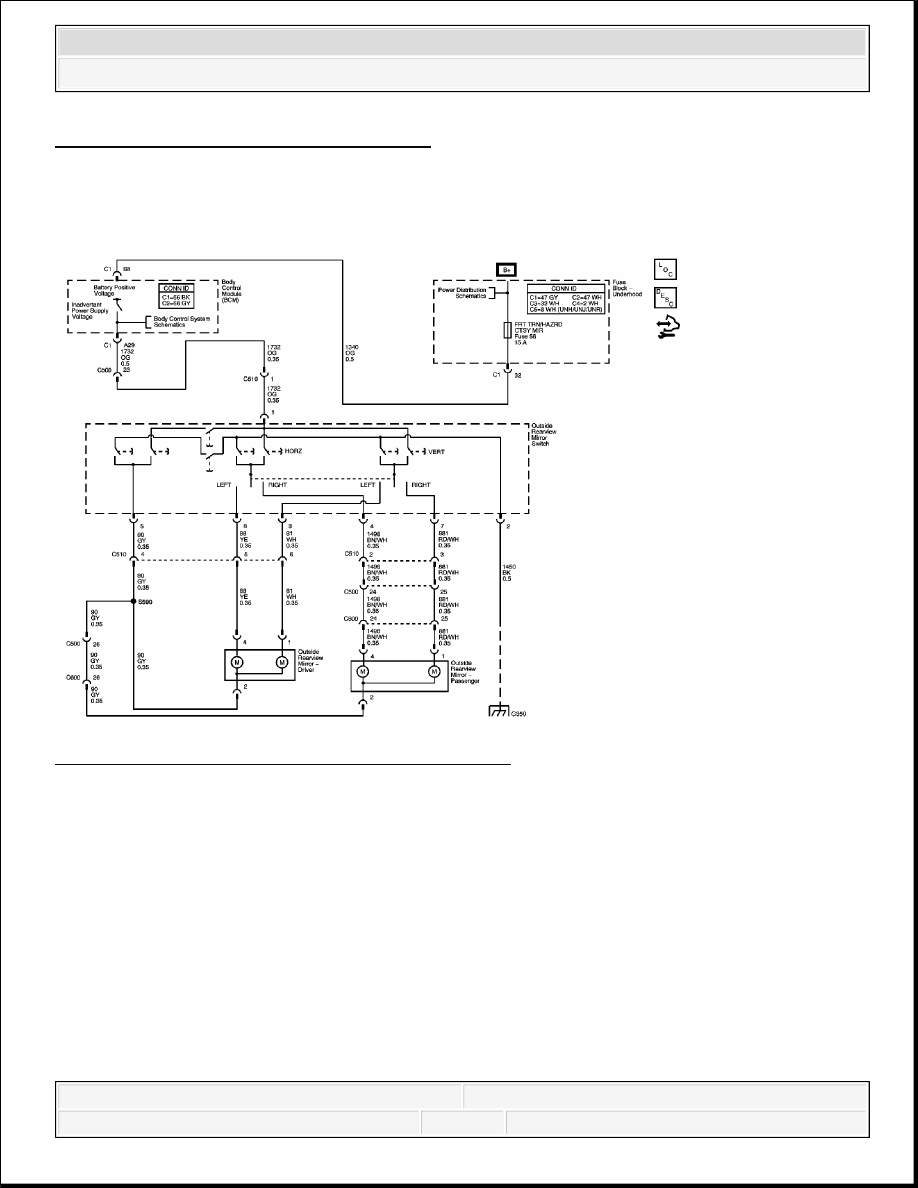

Fig. 2: Outside Rearview Mirror Schematic - LHD
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



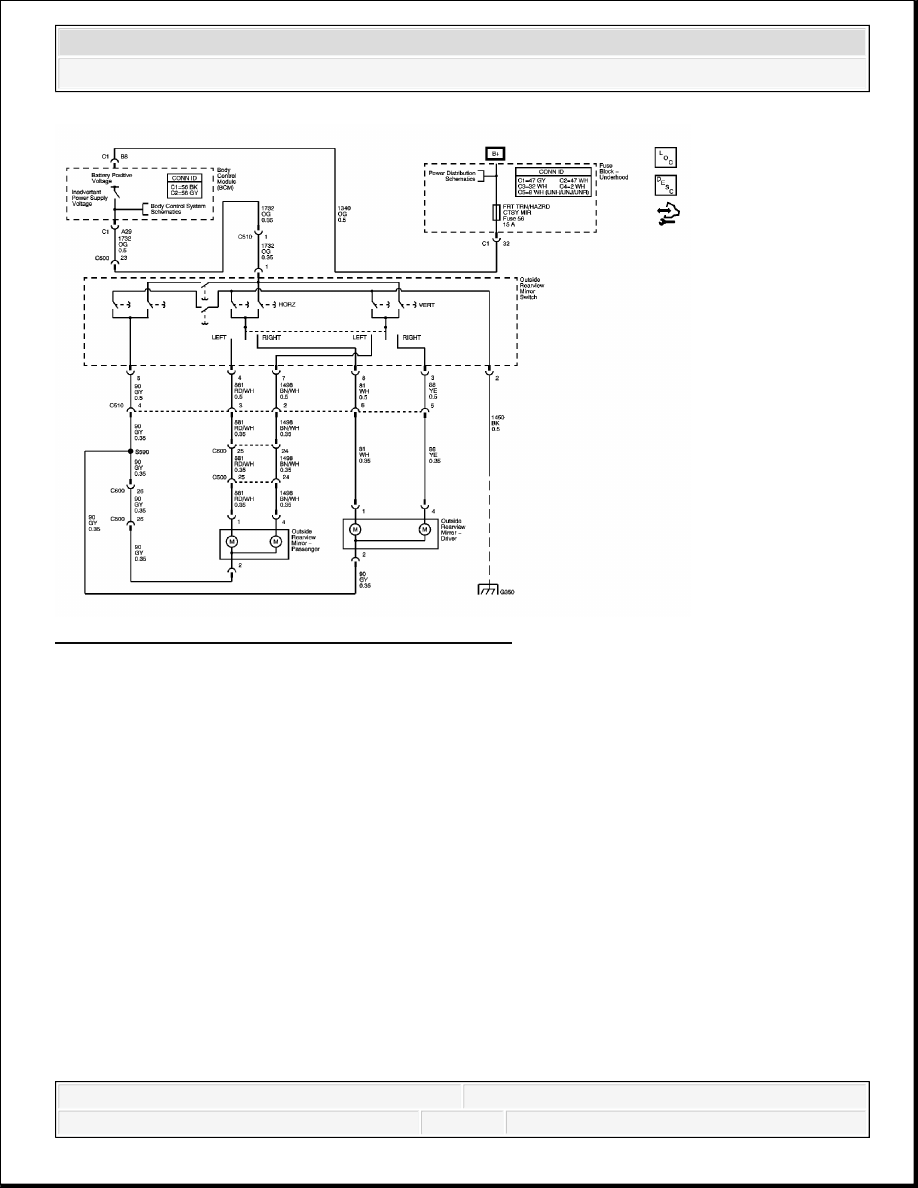

Fig. 3: Outside Rearview Mirror Schematic - RHD
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

MIRROR COMPONENT VIEWS



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



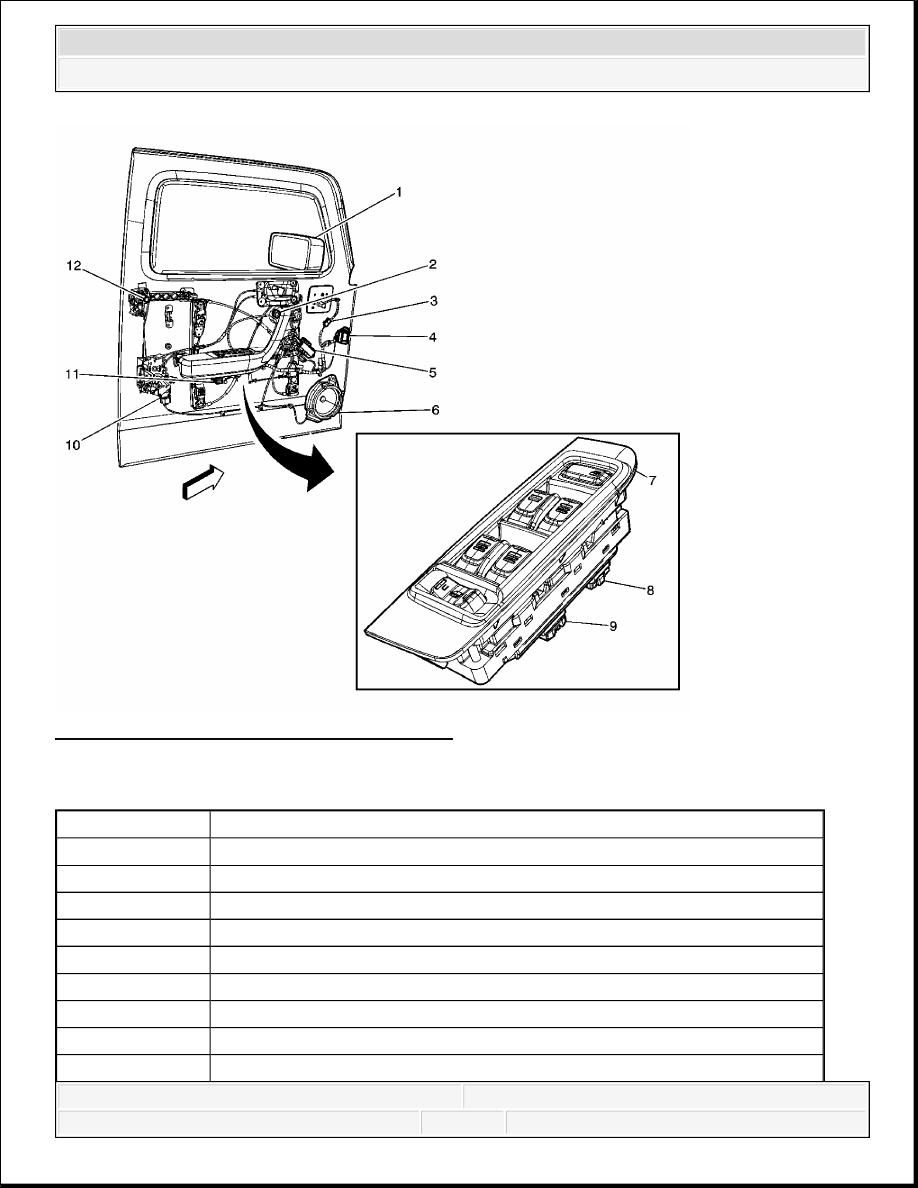

Fig. 4: Identifying Driver Door Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 4

Callout

Component Name

1

Outside Rearview Mirror - Driver

2

Outside Rearview Mirror Switch

3

C510 Driver Door Harness to Outside Rearview Mirror Harness

4

C500 Door Harness to Body Harness

5

Window Motor - Driver

6

Speaker - LF Door

7

Door Lock and Window Switch - Driver

8

Door Lock and Window Switch - Driver C1

9

Door Lock and Window Switch - Driver C2
