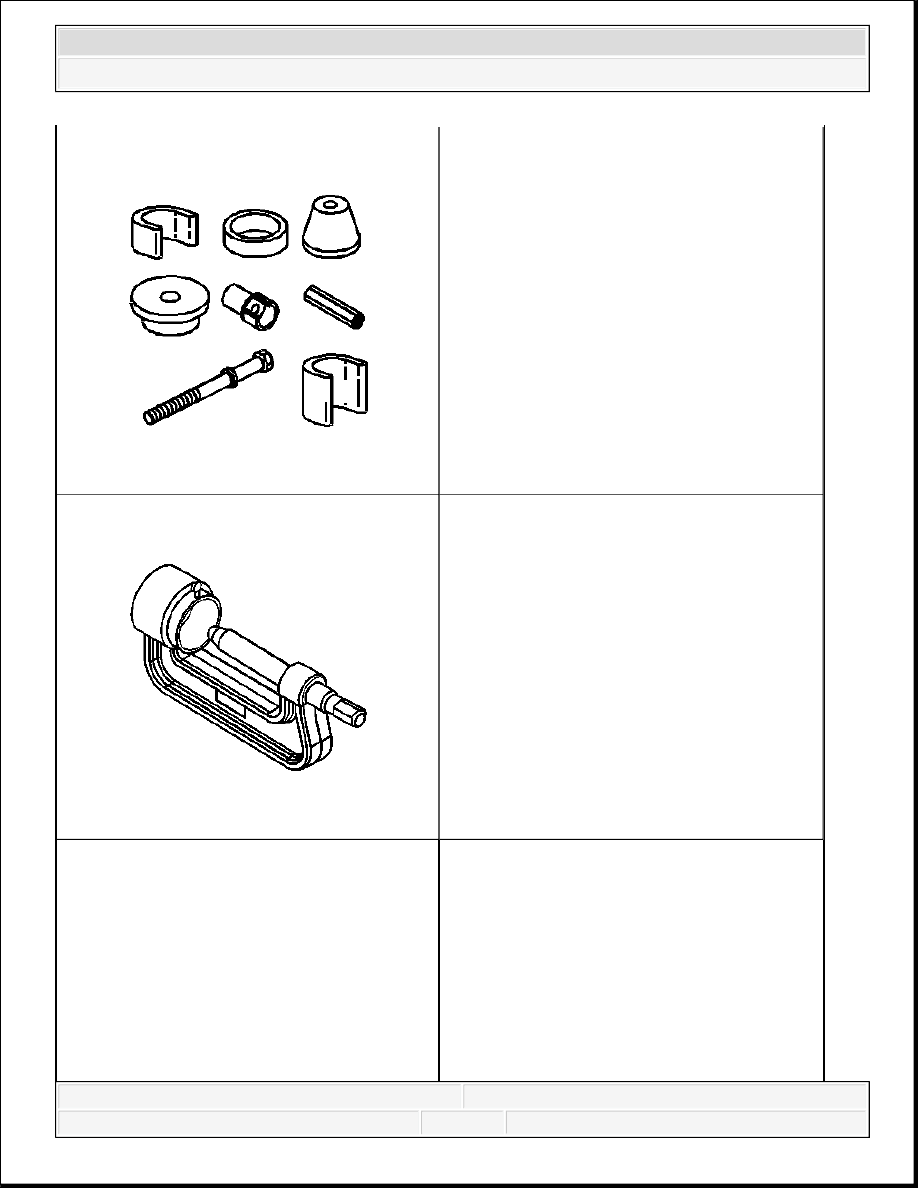

J 21474-01

Control Arm Bushing Set

J 41805

Ball Joint Remover/Installer

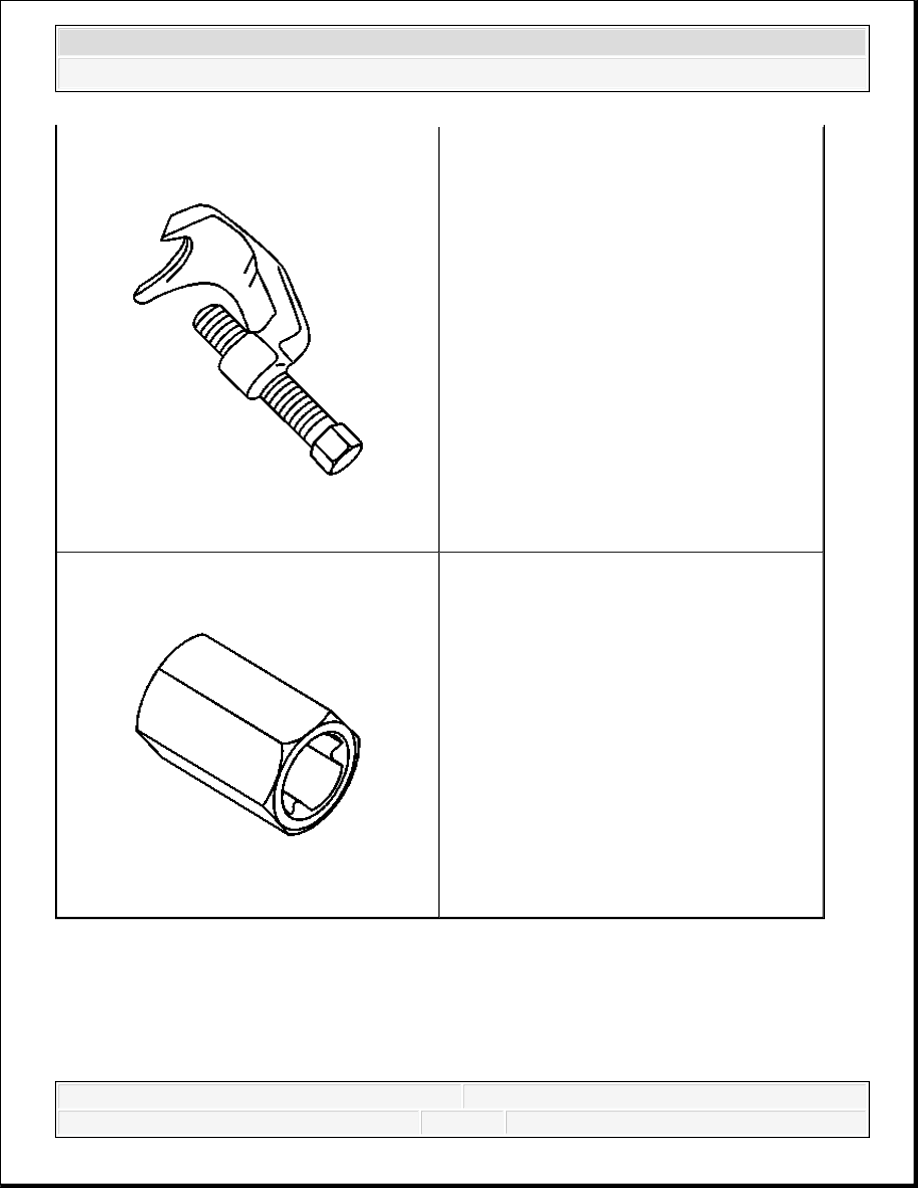

J 43631

Ball Joint Remover



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3



J 45938

Alignment Socket



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3



2007 ACCESSORIES & EQUIPMENT

Horns - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

SCHEMATIC AND ROUTING DIAGRAMS

HORN SCHEMATICS

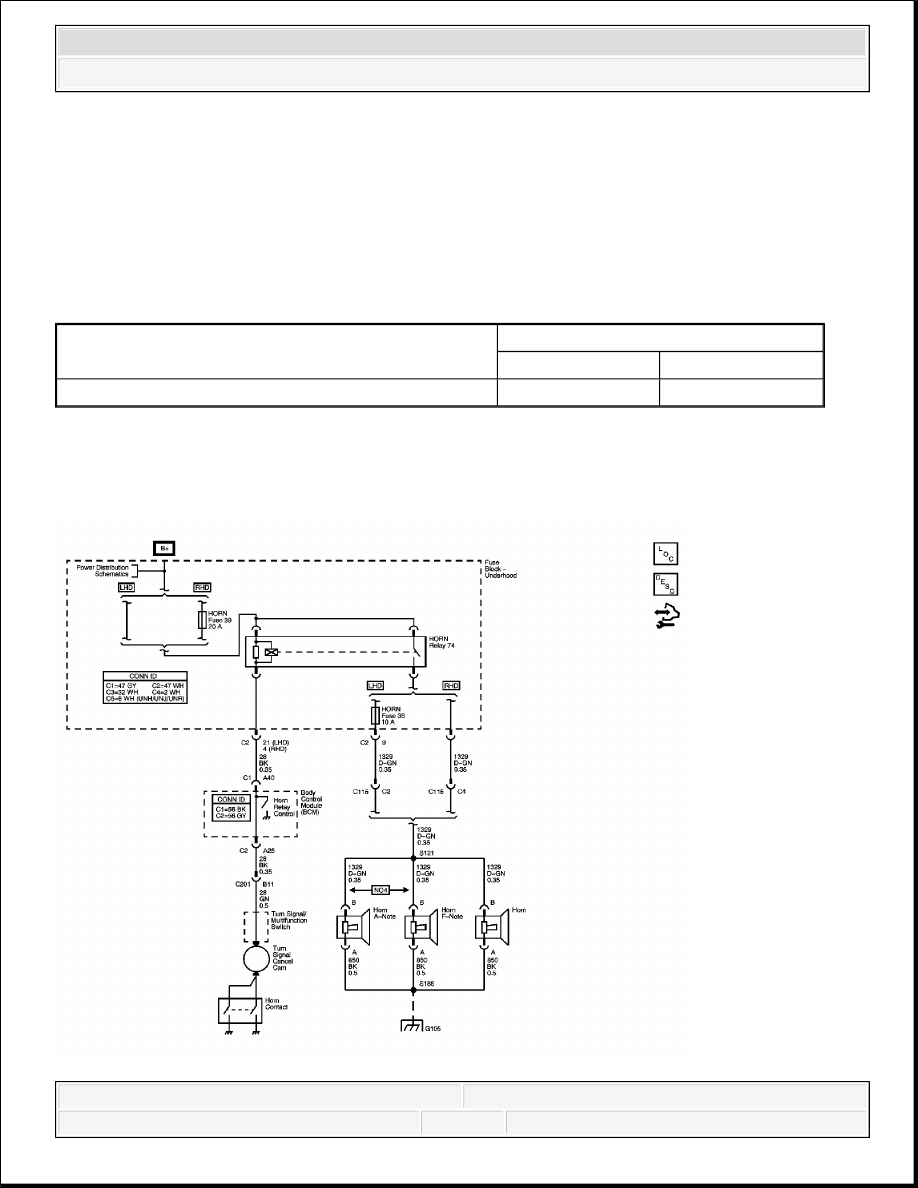

Fig. 1: Horn Circuit Schematic

Application

Specification

Metric

English

Horn Bolt

10 N.m

88 lb in



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Horns - H3





2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Horns - H3



Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

HORN COMPONENT VIEWS

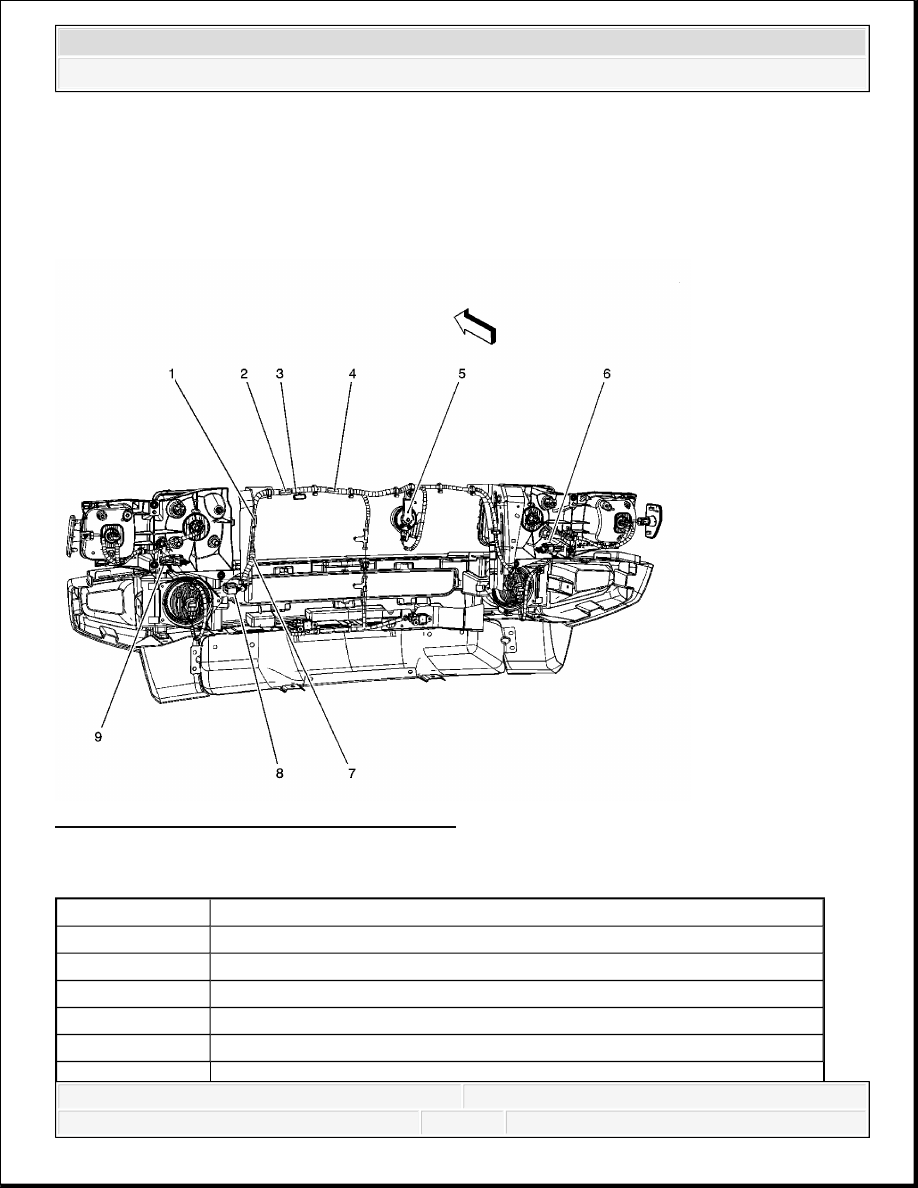

Fig. 2: Forward Lamp Harness Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 2

Callout

Component Name

1

S185

2

S109

3

S112

4

S120

5

Horn
