2-32. FUEL INJECTION PUMP REPAIR (Cont’d)

C

CA

AU

UT

TIIO

ON

N

Tightly wound coils on idle spring must be installed facing
throttle block, or injection pump may malfunction.

75.

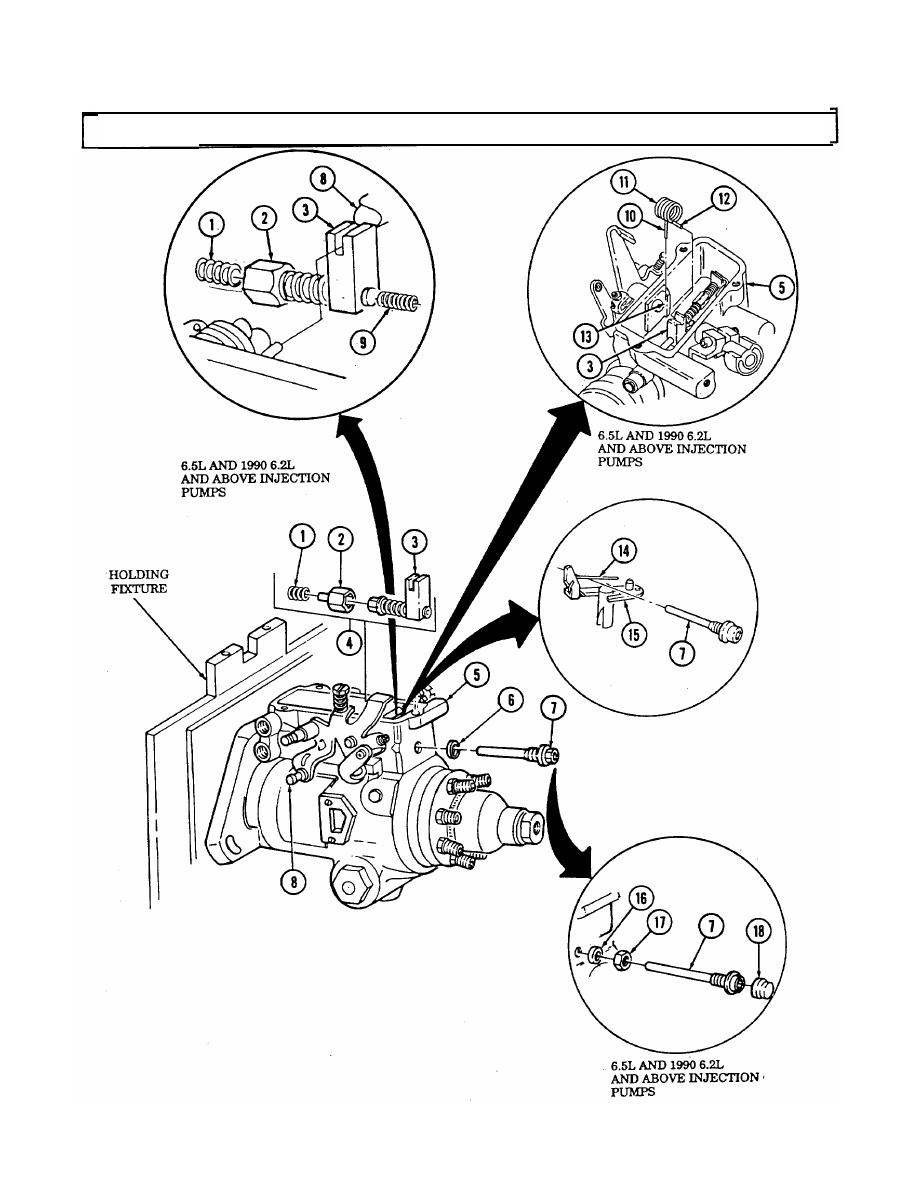

Install idle spring (1) on pushrod (2).

N

NO

OT

TE

E

• Perform step 76 for pre-1990 6.2L engines.

• Perform steps 77 through 79 for 6.5L engines and 6.2L engines

1990 and above.

76.

With throttle shaft (8) in wide open position, install min-max governor (4) on notch of throttle shaft
(8). Rotate throttle shaft (8) to low idle position and lower min-max governor (4) into housing (5).

77.

Insert inner governor spring (9) into pushrod (2).

78.

With throttle shaft (8) in wide open position, install min-max governor (4) on notch of throttle
shaft (8) and position tang (12) of thrust spring (11) in groove on throttle block (3). Rotate throttle
shaft (8) to low idle position and lower min-max governor (4) into housing (5).

79.

Hook tang (10) of thrust spring (11) in groove (13) of housing (5).

C

CA

AU

UT

TIIO

ON

N

Guide stud must be installed between metering valve arm and
spring. Incorrect installation may cause injection pump to
malfunction.

N

NO

OT

TE

E

• Perform steps 80 and 81 for vehicles with 6.5L and 1990 and

above 6.2L engines.

• Perform step 82 for vehicles with pre-1990 6.2L engines.

80.

Install nut (17) and seal (16) on guide stud (7). Install guide stud (7) in housing (5) between
metering valve arm (15) and spring (14) and into min-max governor (4). Tighten guide stud (7)
to 80-90 lb-in. (9-10 N

•

m) using 1/4-in. hex head driver.

81.

Install cap (18) on guide stud (7).

82.

Install guide stud (7) and washer (6) in housing (5) between metering valve arm (15) and
spring (14) and into min-max governor (4). Tighten guide stud (7) to 80-90 lb-in. (9-10 N

•

m)

using 1/4-in. hex head driver.

2-32. FUEL INJECTION PUMP REPAIR (Cont’d)

2-121

2-32. FUEL INJECTION PUMP REPAIR (Cont’d)

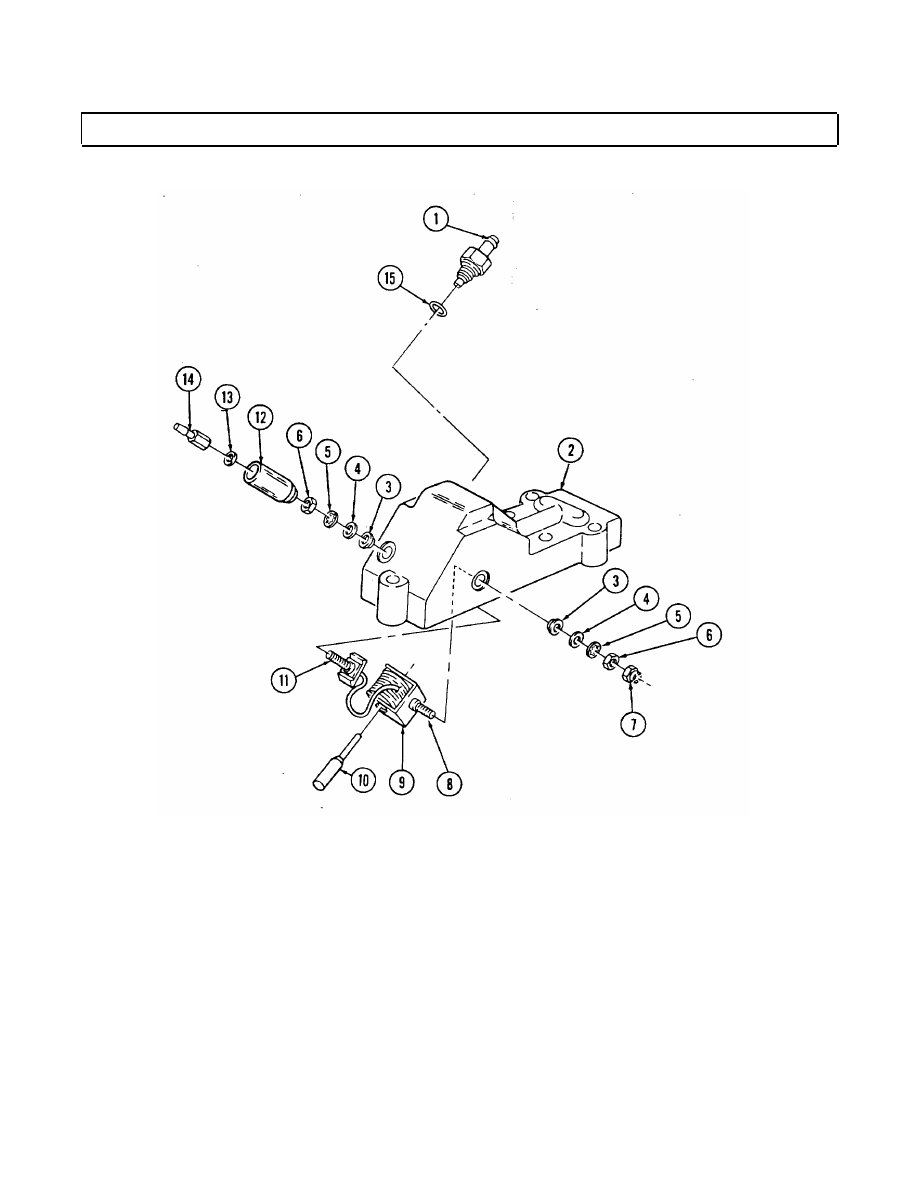

83. Install O-ring (15) and check valve (1) in cover (2).
84. Install plunger (10) in cold start advance solenoid (9) and stud (11) in hole in rear of cover (2).
85. Install cold start advance solenoid (9) in cover (2) so small tip of plunger (10) fits in port of check

valve (1) and stud (8) fits through hole inside of cover (2).

86. Install fiber washer (3), washer (4), lockwasher (5), nut (6), and locknut (7) on stud (8).
87. Install fiber washer (3), washer (4), lockwasher (5), and nut (6) on stud (11).
88. Install shell (12), washer (13), and terminal (14) on stud (11).
