Honda Ridgeline. Manual - part 565





01

SJC8A00K791000R321XFAAT20

DTC 32-1x (‘‘x’’ can be 0 thru 9 or A thru F):

Special Tools Required

YES

NO

YES

NO

24-85

A

B

07XAZ-S1A0200

07SAZ-TB4011A

Open in Front Passenger’s Side Airbag
Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead E 07XAZ-S1A0200

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-16) and General Troubleshooting Information
(see page 24-27).

1. Clear the DTC memory (see page 24-28).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated,
troubleshoot the DTC.

3. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

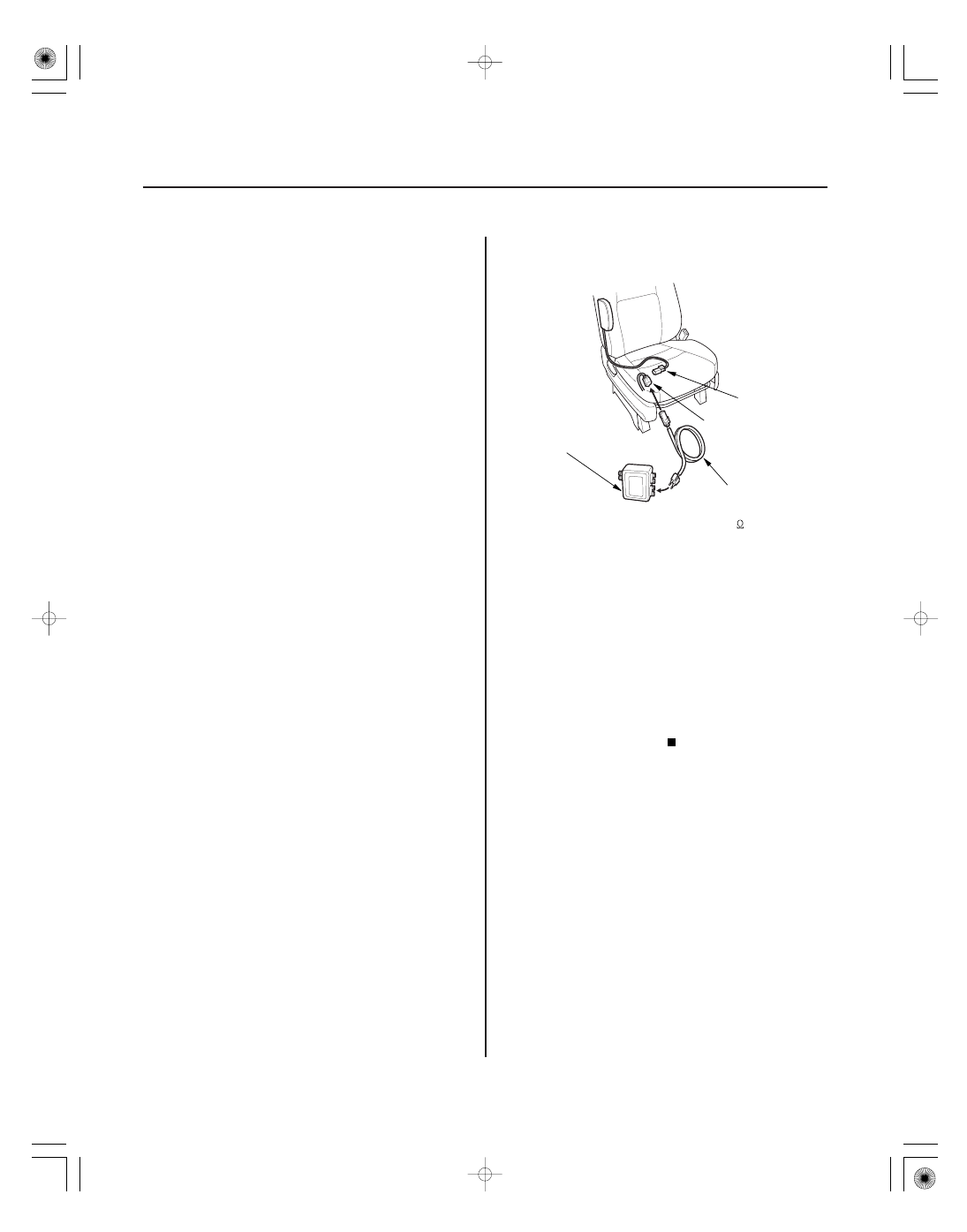

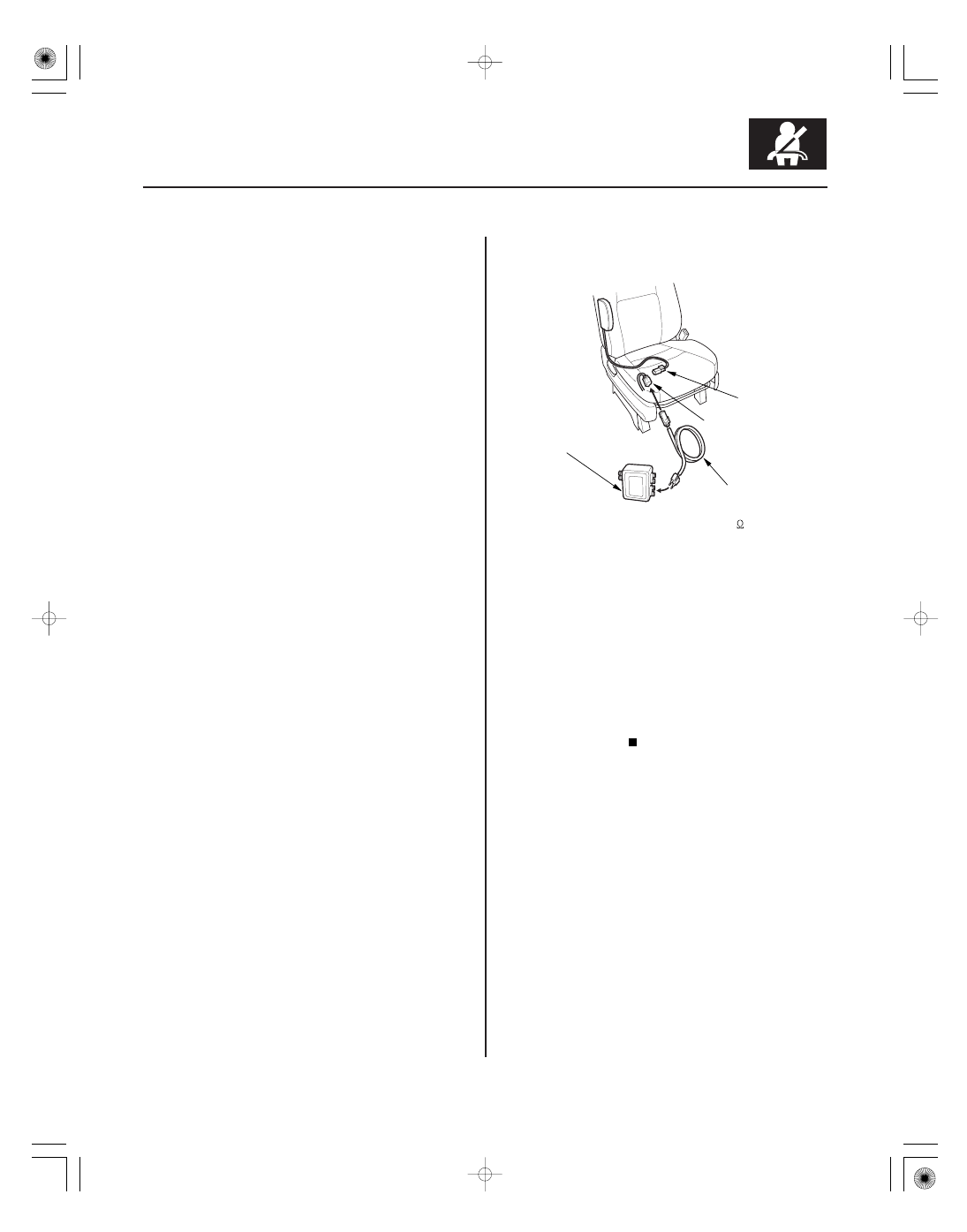

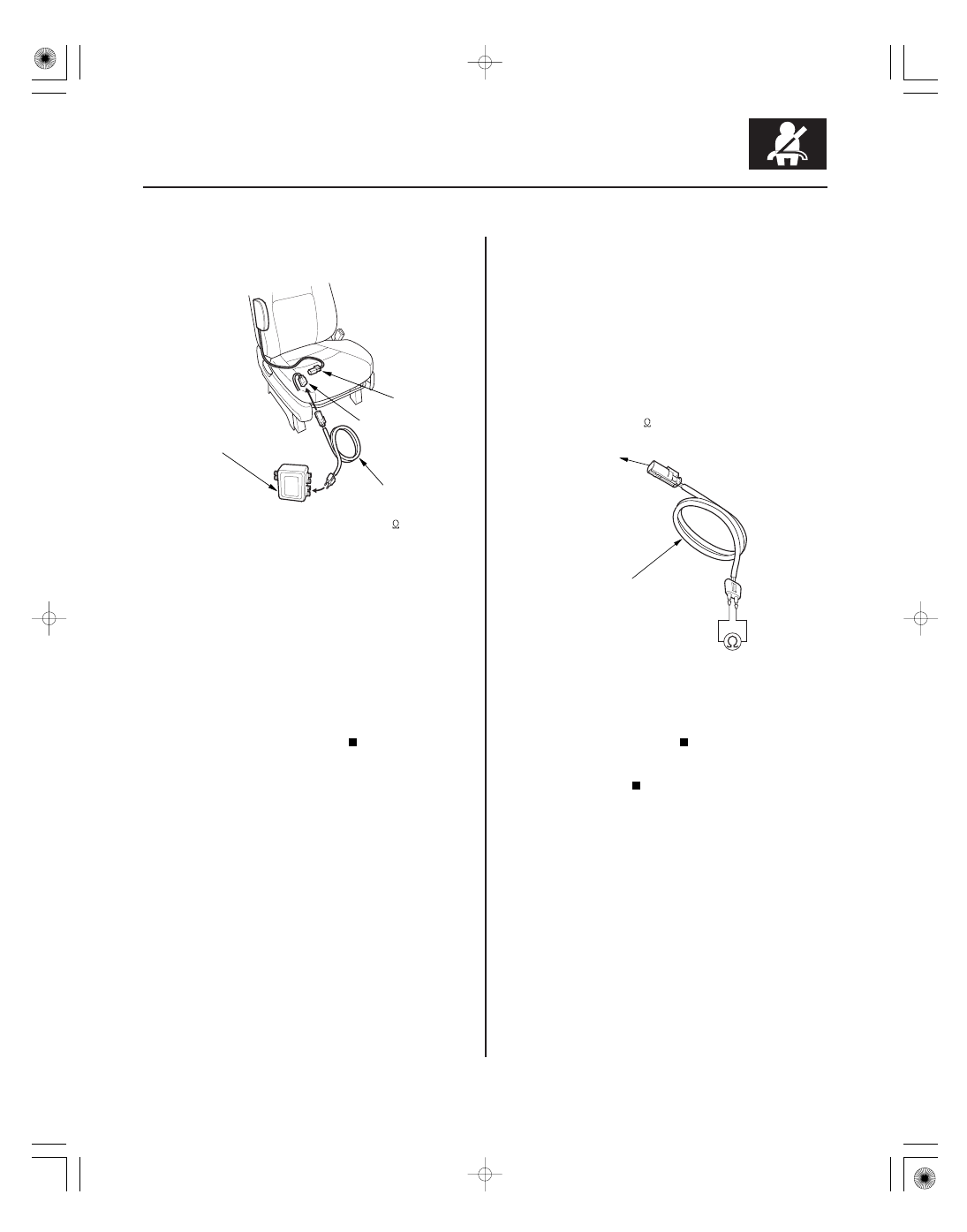

4. Disconnect the floor wire harness 2P connector (A)

from the front passenger’s side airbag (B).

5. Connect the SRS inflator simulator (2

connector)

and simulator lead E to the floor wire harness.

6. Reconnect the negative cable to the battery.

7. Clear the DTC memory.

8. Read the DTC (see page 24-27).

Go to step 9.

Open in the front passenger’s side airbag

inflator; replace the front passenger’s side airbag
(see page 24-176).

9. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

(cont’d)

Does the SRS indicator stay on, and is DT C 32-1x
indicated?

Is DT C 32-1x indicated?

02

SJC8A00K791000R323XFAAT00

YES

NO

Special Tools Required

YES

NO

DTC 32-3x (‘‘x’’ can be 0 thru 9 or A thru F):

24-86

24-86

SRS

DTC Troubleshooting (cont’d)

FLOOR
WIRE HARNESS
2P CONNECTOR

07XAZ-S1A0200

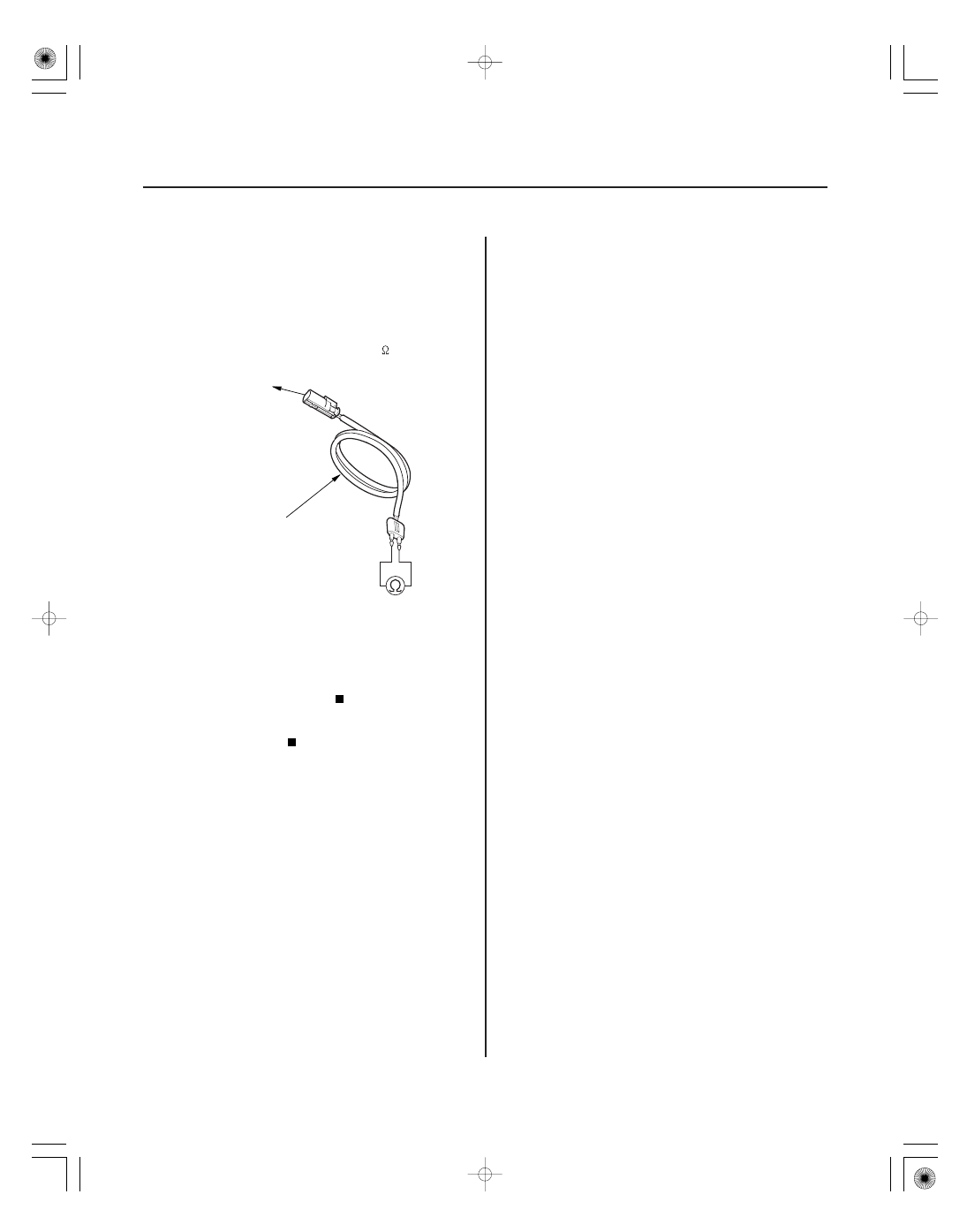

10. Disconnect SRS unit connector C (28P) from the

SRS unit (see step 7 on page 24-26).

11. Disconnect the SRS inflator simulator from the SRS

simulator lead.

12. Check resistance between the terminals of the SRS

simulator lead. There should be 1.0

or less.

Faulty SRS unit or poor connection at SRS

unit connector C (28P) and the SRS unit. Check the
connection; if the connection is OK, replace the
SRS unit (see page 24-188).

Open in the floor wire harness; replace the

floor wire harness.

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead E 07XAZ-S1A0200
• SRS short canceller 070AZ-SAA0100

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-16) and General Troubleshooting Information
(see page 24-27).

1. Clear the DTC memory (see page 24-28).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated,
troubleshoot the DTC.

3. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

Short to Another Wire or Decreased
Resistance in Front Passenger’s Side Airbag
Inflator

Is the r esistance as specif ied?

Does the SRS indicator stay on, and is DT C 32-3x
indicated?

01

02

YES

NO

YES

NO

24-87

A

B

07XAZ-S1A0200

07SAZ-TB4011A

FLOOR
WIRE HARNESS
2P CONNECTOR

07XAZ-S1A0200

4. Disconnect the floor wire harness 2P connector (A)

from the front passenger’s side airbag (B).

5. Connect the SRS inflator simulator (2

connector)

and simulator lead E to the floor wire harness.

6. Reconnect the negative cable to the battery.

7. Clear the DTC memory.

8. Read the DTC (see page 24-27).

Go to step 9.

Short to another wire in the front passenger’s

side airbag inflator; replace the front passenger’s
side airbag (see page 24-176).

9. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

10. Disconnect SRS unit connector C (28P) from the

SRS unit (see step 7 on page 24-26).

11. Disconnect the SRS inflator simulator from the SRS

simulator lead.

12. Connect the SRS short canceller (070AZ-SAA0100)

to the No. 3 and No. 4 terminals of SRS unit
connector C (28P) (see page 24-22).

13. Measure the resistance between the terminals of

the SRS simulator lead. There should be an open
circuit or at least 1 M

.

Faulty SRS unit or poor connection at SRS

unit connector C (28P) and the SRS unit. Check the
connection; if the connection is OK, replace the
SRS unit (see page 24-188).

Short in the floor wire harness; replace the

floor wire harness.

Is DT C 32-3x indicated?

Is the r esistance as specif ied?

01

SJC8A00K791000R328XFAAT00

DTC 32-8x (‘‘x’’ can be 0 thru 9 or A thru F):

Special Tools Required

YES

NO

YES

NO

24-88

SRS

DTC Troubleshooting (cont’d)

A

B

07XAZ-S1A0200

07SAZ-TB4011A

Short to Power in Front Passenger’s Side
Airbag Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead E 07XAZ-S1A0200

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-16) and General Troubleshooting Information
(see page 24-27).

1. Clear the DTC memory (see page 24-28).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated,
troubleshoot the DTC.

3. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

4. Disconnect the floor wire harness 2P connector (A)

from the front passenger’s side airbag (B).

5. Connect the SRS inflator simulator (2

connector)

and simulator lead E to the floor wire harness.

6. Reconnect the negative cable to the battery.

7. Clear the DTC memory.

8. Read the DTC (see page 24-27).

Go to step 9.

Short to power in the front passenger’s side

airbag inflator; replace the front passenger’s side
airbag (see page 24-176).

9. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

Does the SRS indicator stay on, and is DT C 32-8x
indicated?

Is DT C 32-8x indicated?
