＊９２

−

−

22-252

Gauges

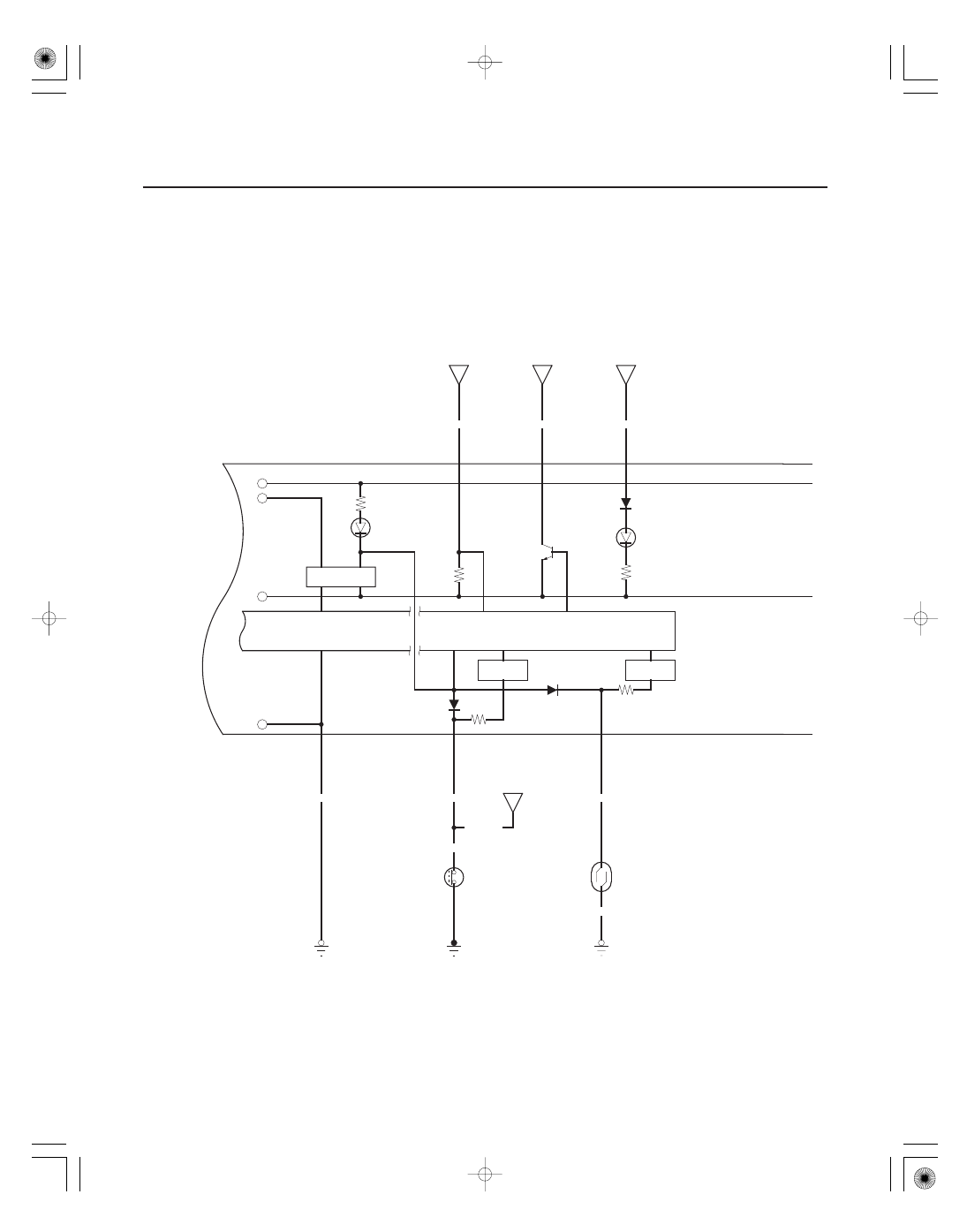

Circuit Diagram (cont’d)

1

•

•

L

K

I

J

C15

BLU/BLK

DRIVE CIRCUIT

B7

BLK/YEL

LT GRN

A14

GAUGE CONTROL MODULE

GRN/ORN

INTERFACE

GRN/ORN

GRN/ORN

INTERFACE

B9

B2

GRN/RED

BLK

G301

G402

BLK

C10

BRAKE FLUID
LEVEL SWITCH
(Closed : Float down)
(Open : Float up)

PARKING
BRAKE
SWITCH
(Closed : Pedal pressed)
(Open : Pedal released)

VTM 4
CONTROL UNIT

POWER SUPPLY CIRCUIT/CONTROLLER AREA
NETWORK CONTROLLER

BRAKE
SYSTEM
INDICATOR
(LED)

CRUISE
CONTROL
MAIN
SWITCH

SECURITY
INDICATOR

CARGO AREA
LIGHT RELAY

CARGO
AREA
LIGHT
INDICATOR
(LED)

IMMOBILIZER
CONTROL
UNIT RECEIVER

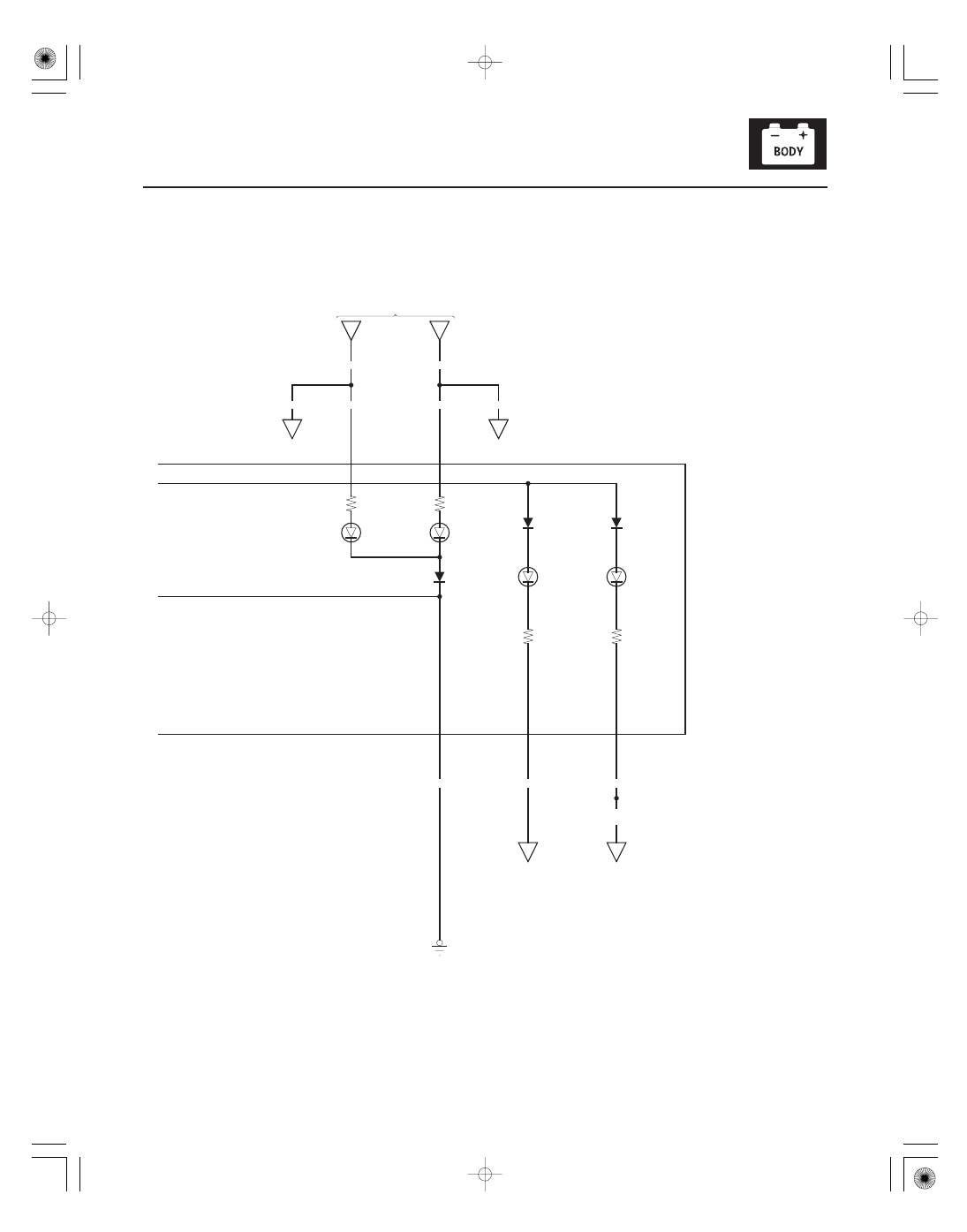

＊９２

−

−

−

−

22-253

*2 : ’07 08 models

*1 : ’06 model

GRN*

PNK/BLU*

C3

RED/WHT

BRN

GAUGE CONTROL MODULE

A10

BLK

C2

C19

RED/BLU

BRN

RED/BLU

RED/BLU

BRN

G401

PNK/BLU

C16

SIDE AIRBAG
CUTOFF
INDICATOR
(LED)

RIGHT TURN
SIGNAL
INDICATOR
(LED)

LEFT TURN
SIGNAL
INDICATOR
(LED)

LEFT TURN
SIGNAL LIGHTS

RIGHT TURN
SIGNAL LIGHTS

VTM 4
INDICATOR
(LED)

VTM 4
CONTROL
UNIT

TURN SIGNAL/HAZARD RELAY
(Built in the
under dash fuse/relay box)

OPDS/ODS
UNIT

1

2

ＳＪＣ８Ａ００Ｋ７３２０００Ｙ１１５２ＦＡＡＴ００

ＳＪＣ８Ａ００Ｋ７３２０００Ｙ１１５５ＦＡＡＴ００

−

−

−

−

−

−

−

−

DTC B1152:

DTC B1155:

DTC B1156:

YES

NO

YES

NO

YES

NO

YES

NO

22-254

22-254

Gauges

DTC Troubleshooting

Gauge Control Module Internal

Error (EEPROM Error)

Gauge Control Module Lost

Communication with the Combination
Switch Control Unit (HLSW Message)

Gauge Control Module Lost

Communication with the Combination
Switch Control Unit (WIPSW Message)

NOTE: If you are troubleshooting multiple DTCs, be
sure to follow the instructions in B-CAN System
Diagnosis Test Mode A (see page 22-99).

1. Clear the DTCs with the HDS.

2. Turn the ignition switch OFF, and then back ON (II).

3. Wait for 6 seconds or more.

4. Check for DTCs with the HDS.

Go to step 5.

Intermittent failure. The gauge control

module is OK at this time. Check for loose or poor
connections. If the connections are good, check the
battery condition (see page 22-74), and the
charging system.

5. Disconnect the gauge control module connectors,

then reconnect them.

6. Check for DTCs with the HDS.

Faulty gauge control module; replace the

gauge control module (see page 22-263).

Intermittent failure. The gauge control

module is OK at this time. Check for loose or poor
connections. If the connections are good, check the
battery condition (see page 22-74), and the
charging system.

NOTE: If you are troubleshooting multiple DTCs, be
sure to follow the instructions in B-CAN System
Diagnosis Test Mode A (see page 22-99).

1. Clear the DTCs with the HDS.

2. Turn the ignition switch OFF, and then back ON (II).

3. Wait for 6 seconds or more.

4. Check for DTCs with the HDS.

Go to step 5.

Intermittent failure. The gauge control

module is OK at this time. Check for loose or poor
connections.

5. Check for DTCs with the HDS.

Go to combination switch control unit input

test (see page 22-124).

Go to gauge control module input test

(see page 22-122).

Is DT C B1152 indicated?

Is DT C B1152 still indicated?

Aer DT Cs B1155 and/ or B1156 indicated?

Ar e DT Cs B1007 , B1062, and B1063 also
indicated?

ＳＪＣ８Ａ００Ｋ７３２０００Ｙ１１５７ＦＡＡＴ００

ＳＪＣ８Ａ００Ｋ７３２０００Ｙ１１５８ＦＡＡＴ００

−

−

−

−

−

−

−

−

DTC B1157:

DTC B1159:

DTC B1158:

YES

NO

YES

NO

YES

NO

YES

NO

22-255

22-255

Gauge Control Module Lost

Communication with MICU (MICU Message)

Gauge Control Module Lost

Communication with MICU (DOORSW
Message)

Gauge Control Module Lost

Communication with Relay Control Module
(RM Message)

NOTE: If you are troubleshooting multiple DTCs, be
sure to follow the instructions in B-CAN System
Diagnosis Test Mode A (see page 22-99).

1. Clear the DTCs with the HDS.

2. Turn the ignition switch OFF, and then back ON (II).

3. Wait for 6 seconds or more.

4. Check for DTCs with the HDS.

Go to step 5.

Intermittent failure. The gauge control

module is OK at this time. Check for loose or poor
connections.

5. Check for DTCs with the HDS.

Go to MICU input test (see page 22-117).

Go to gauge control module input test

(see page 22-122).

NOTE: If you are troubleshooting multiple DTCs, be
sure to follow the instructions in B-CAN System
Diagnosis Test Mode A (see page 22-99).

1. Clear the DTCs with the HDS.

2. Turn the ignition switch OFF, and then back ON (II).

3. Wait for 6 seconds or more.

4. Check for DTCs with the HDS.

Go to step 5.

Intermittent failure. The gauge control

module is OK at this time. Check for loose or poor
connections.

5. Check for DTCs with the HDS.

Go to relay control module input test

(see page 22-125).

Go to gauge control module input test

(see page 22-122).

Ar e DT Cs B1157 and/ or B1159 indicated?

Ar e DT Cs B1055, B1057 , B1105, B1106, and
B1255 also indicated?

Is DT C B1158 indicated?

Is DT C B1005 also indicated?
