Exterior Lights

Headlight Adjustment (cont’d)

Headlight Replacement

A

D

B

C

B

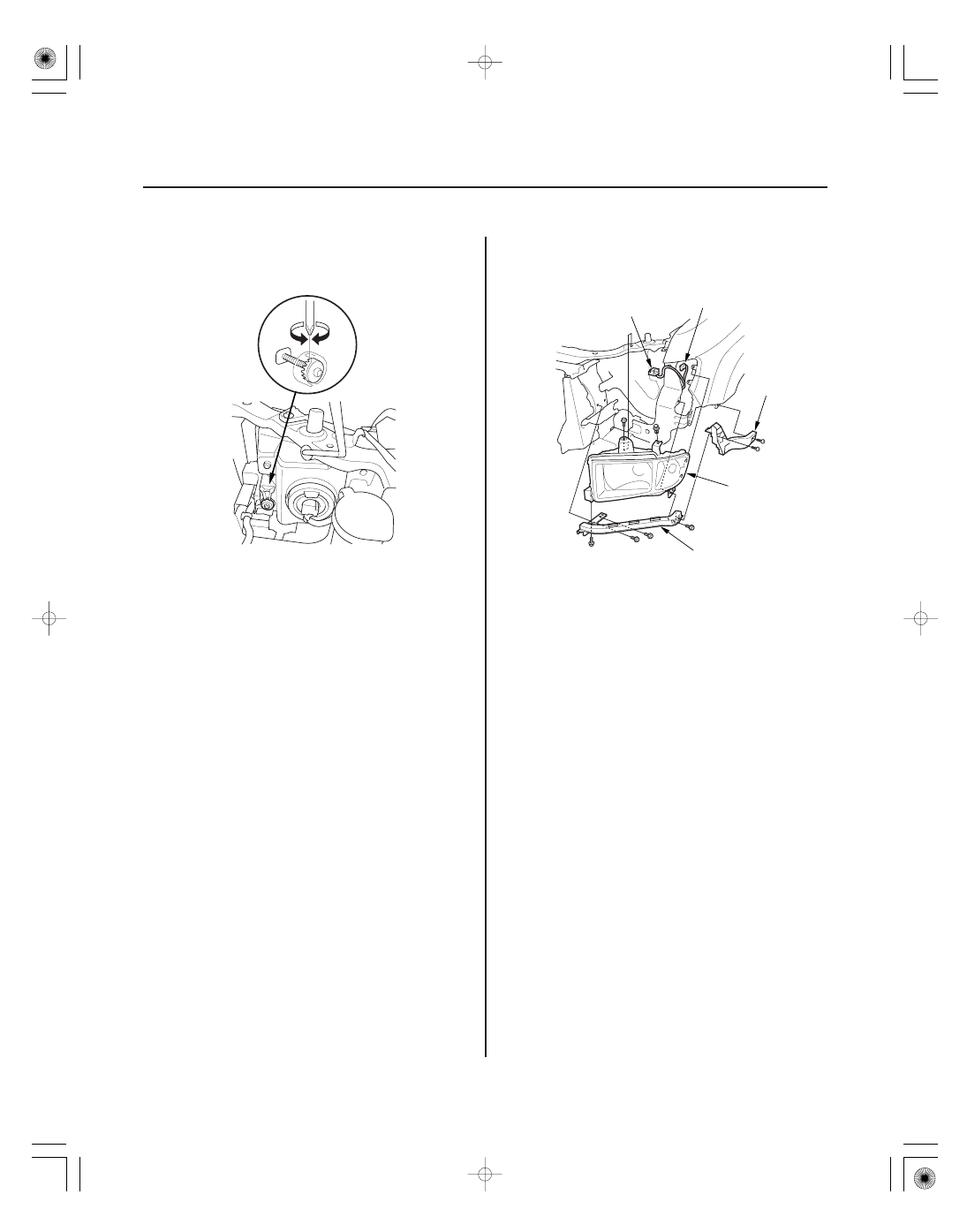

5. If necessary, open the hood and adjust the

headlights to local requirements by turning the
vertical adjuster.

1. Remove the front bumper (see page 20-132).

2. Remove the corner cover (A).

3. Remove the connectors (B) from the headlight

assembly (C).

4. Remove the five mounting bolts and clip, then

remove the headlight.

5. Remove the bolt and the corner upper beam (D)

from the headlight.

6. Install the headlight in the reverse order of removal.

7. After replacement, adjust the headlight to local

requirement.

０１

０２

ＳＪＣ８Ａ００Ｊ３２１７３６１４８８１ＫＢＡＴ００

Headlight

Front Turn Signal/Side Marker Lights

Headlight (high/low):

60/55 W

Front Turn Signal/Side Marker Lights:

28/8 W

22-177

Bulb Replacement

A

B

A

B

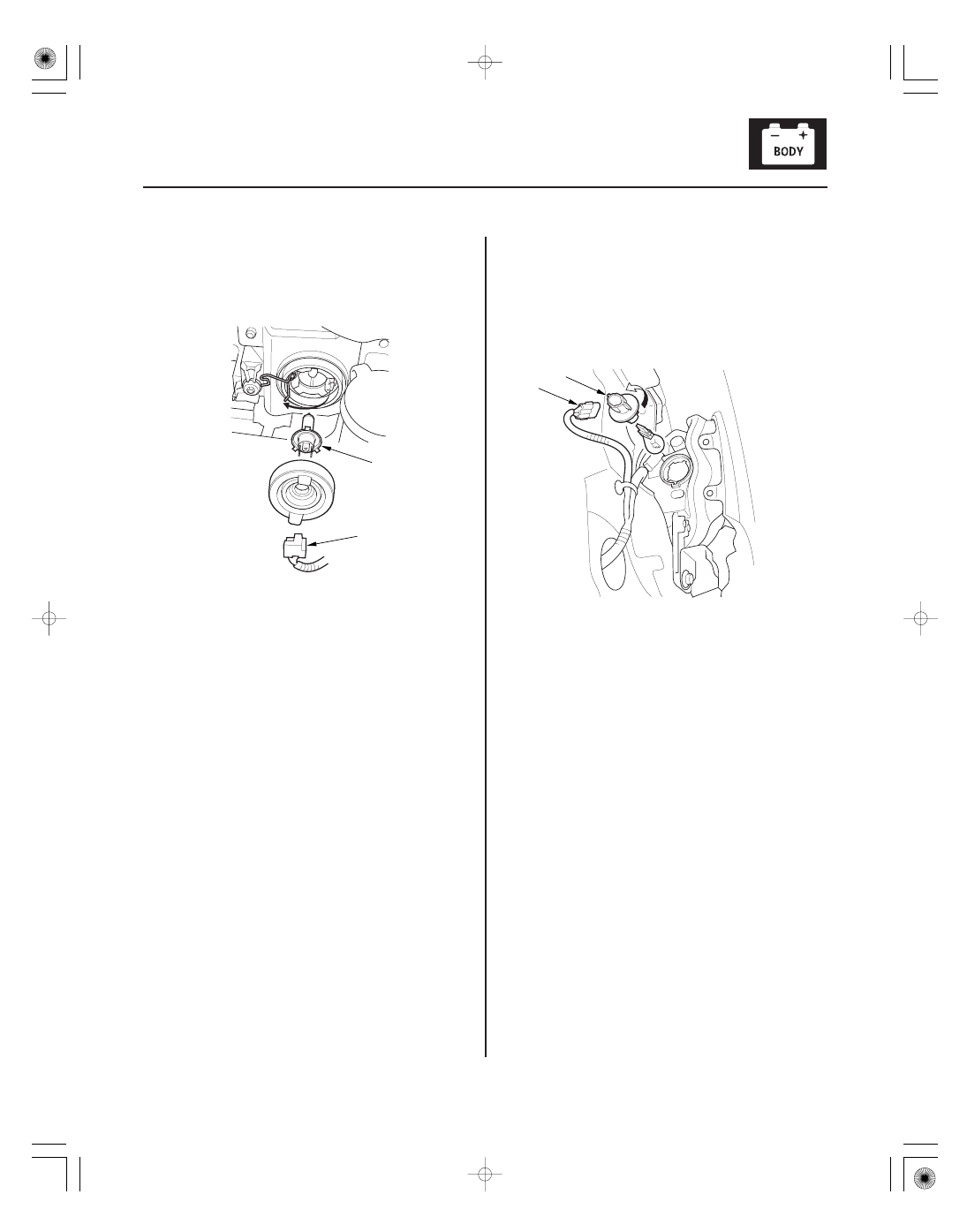

1. Disconnect the 3P connector (A) from the headlight.

2. Turn the bulb socket (B) 45 ° counterclockwise to

remove the bulb.

3. Install a new bulb in the reverse order of removal.

1. Remove the inner fender (see page 20-178).

2. Disconnect the 3P connector (A) from the front turn

signal/side marker light.

3. Turn the bulb socket (B) 45 ° counterclockwise to

remove the bulb.

4. Install a new bulb in the reverse order of removal.

＊０１

ＳＪＣ８Ａ００Ｊ３２１７３１５９１２１ＫＢＡＴ００

＊０１

ＳＪＣ８Ａ００Ｊ３２１０００３７３０１ＫＢＡＴ２０

Brake/Taillight:

21/5 W

Turn signal Light: 21 W
Back-up Light:

18 W

License Plate Light: 3 CP x 2

22-178

22-178

Exterior Lights

Taillight Replacement

License Plate Light Replacement

A

B

C

C

A

B

C

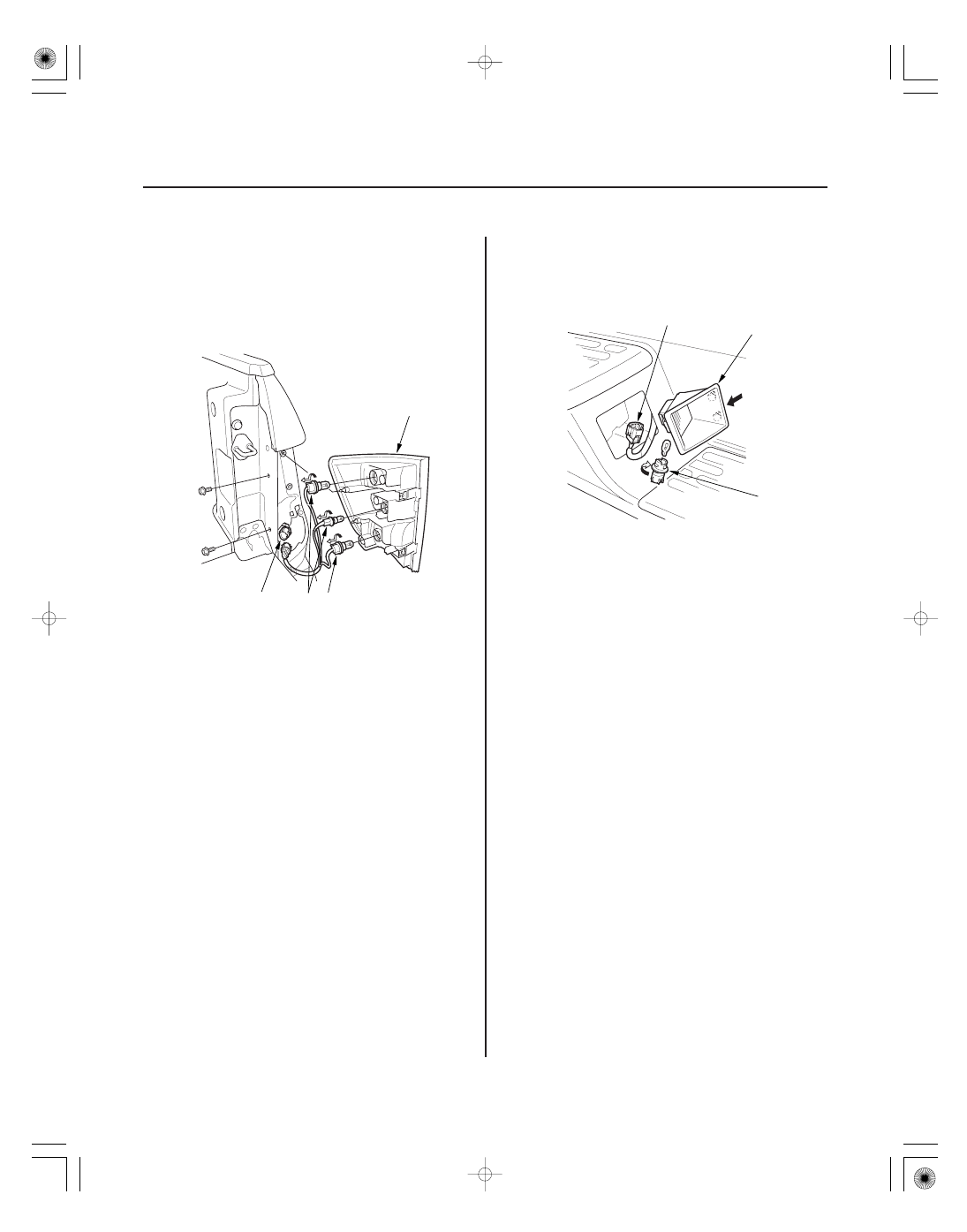

1. Open the tailgate.

2. Remove the two bolts from the taillight (A).

3. Carefully pull out the taillight, and disconnect the

connector (B) from the taillight.

4. Turn the bulb sockets (C) 45 ° counterclockwise to

remove the bulb.

5. Install the taillight in the reverse order of removal.

1. Remove the license plate light (A), and disconnect

the 2P connector (B) from the light.

2. Turn the bulb socket (C) 45 ° counterclockwise to

remove the bulb.

3. Install the light in the reverse order of removal.

０１

ＳＪＣ８Ａ００Ｊ３２１１３３３１６０１ＫＢＡＴ００

High Mount Brake Light: 3 CP x 4

22-179

High Mount Brake Light Replacement

A

B

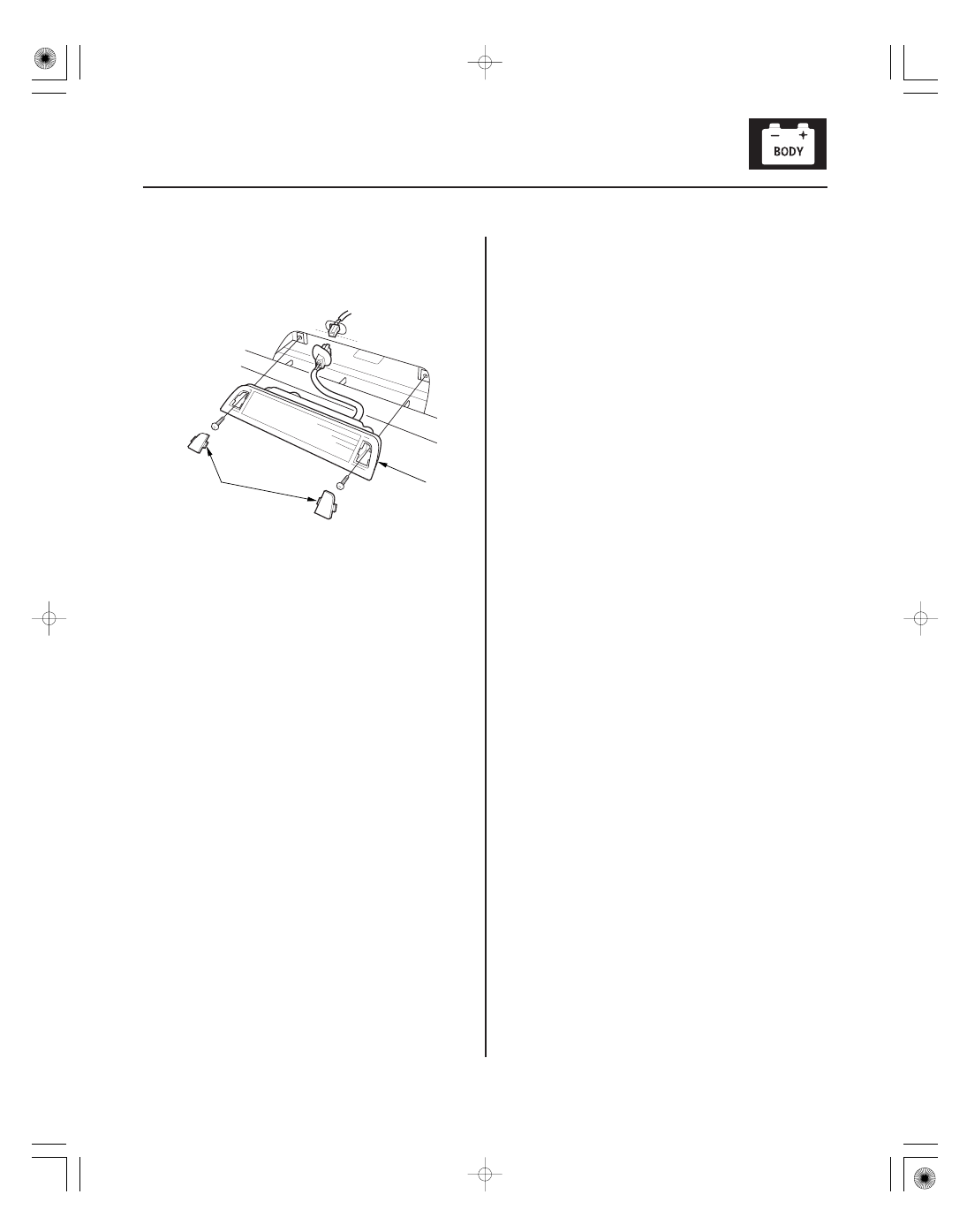

1. Remove the covers (A) and screws from the high

mount brake light (B).

2. Install the light in order reverse of removal.
