Honda Ridgeline. Manual - part 284

１０

１１

１２

１３

17-19

E

C

A

B

D

B

A

E

C

D

A

B

D

B

A

C

E

D

E

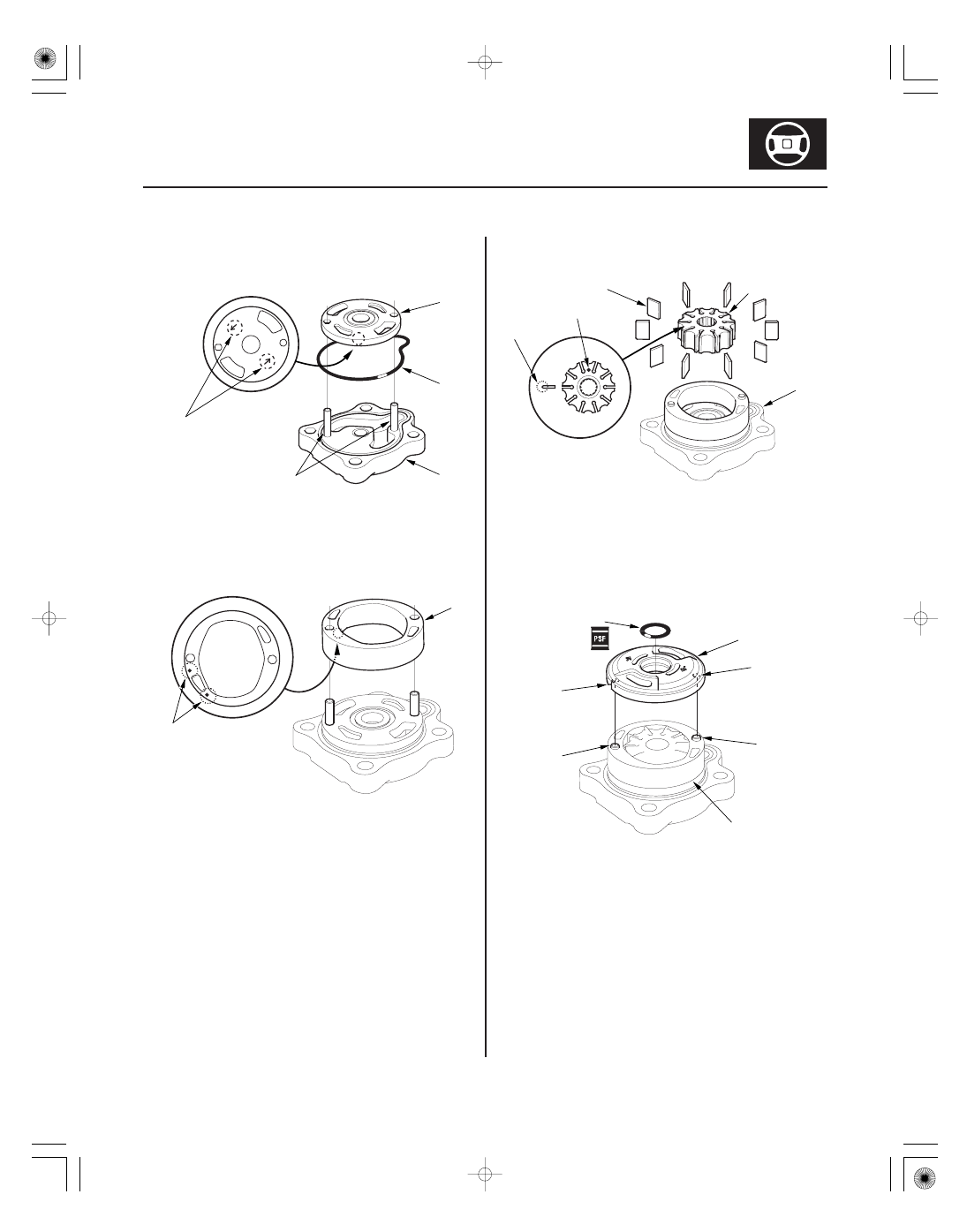

21. Coat the new pump cover seal (A) with power

steering fluid, and install it into the groove in the
pump cover (B).

22. Install the outer side plate (C) over the two roll pins

(D) with its arrow marks stamped (E) facing down.

23. Set the cam ring (A) over the two roll pins with the

‘‘•’’ marks (B) facing down.

24. Install the rotor (A) to the pump cover (B) with its

‘‘•’’ mark (C) facing up.

25. Set the 10 vanes (D) in the grooves in the rotor.

Make sure that the round ends (E) of the vanes are
in contact with the sliding surface of the cam ring.

26. Coat the new 15.2 mm O-ring (A) with power

steering fluid, and install it into the groove in the
side plate (B).

27. Install the side plate on the cam ring (C) by aligning

the roll pin set holes (D) in the side plate with the
roll pins (E).

(cont’d)

１４

１５

１６

１７

17-20

Power Steering

Pump Overhaul (cont’d)

A

B

8 x 1.25 mm
20 N·m
(2.0 kgf·m, 14 lbf·ft)

D
49N·m
(5.0 kgf·m
36 lbf·ft)

C

B

A

A

B

11 N·m
(1.1 kgf·m, 8.0 lbf·ft)

A

07ZAB-S5A0100

B
64 N·m
(6.5 kgf·m, 47 lbf·ft)

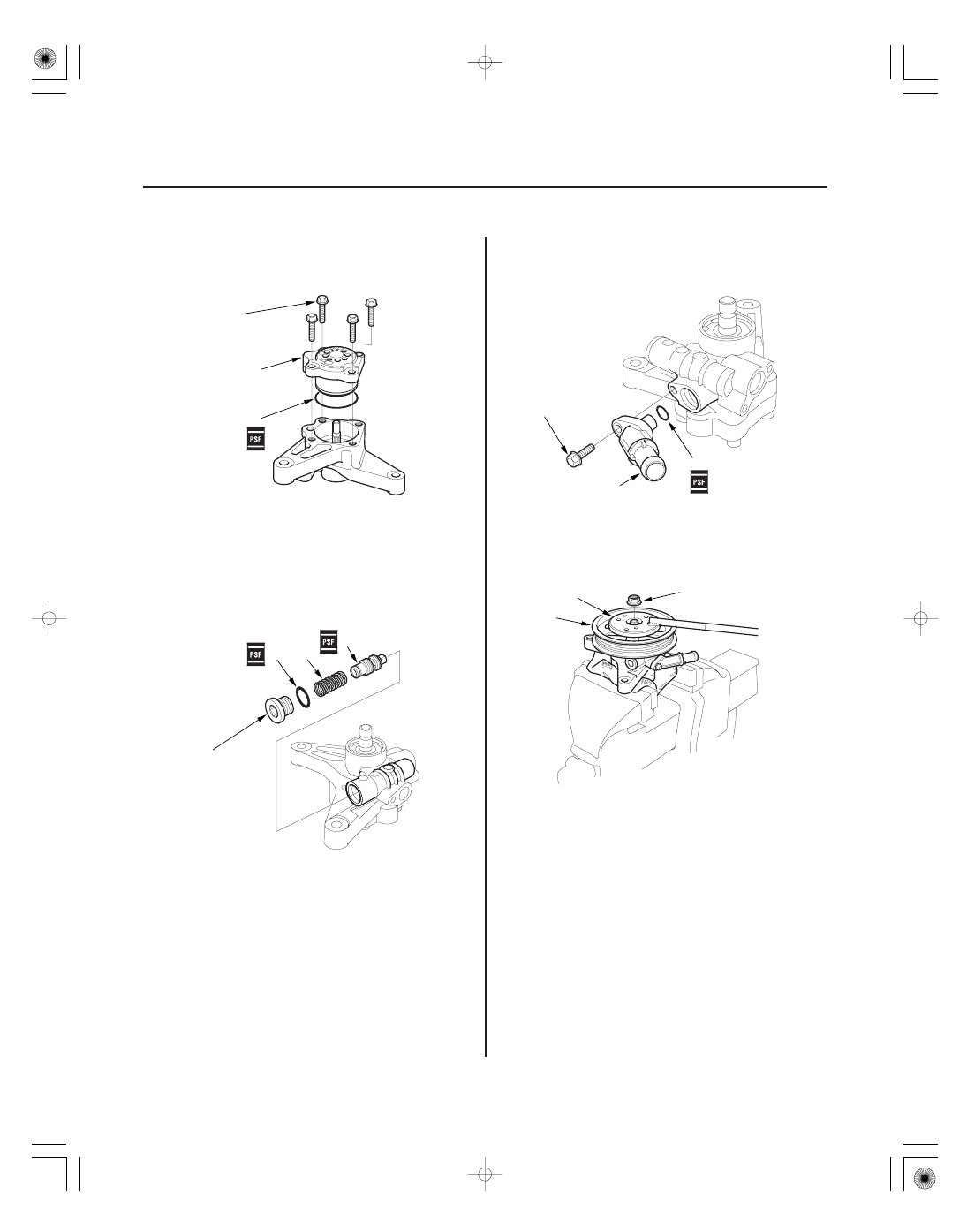

28. Coat the new 51 mm O-ring (A) with power steering

fluid, and position it in the bottom of the pump
housing.

29. Install the pump cover assembly (B) in the pump

housing. Tighten the bolts to the specified torque
alternating in two or more steps.

30. Coat the flow control valve (A) with power steering

fluid, then install it and the spring (B) in the pump
housing.

31. Coat the new 16.7 mm O-ring (C) with power

steering fluid, and install it on the flow control
valve cap (D), then install the cap on the pump
housing. Tighten it to the specified torque.

32. Coat the new 13 mm O-ring (A) with power steering

fluid, and install it on the inlet joint (B). Install the
inlet joint on the pump housing.

33. Install the pulley (A), then loosely install the pulley

nut (B). Hold the steering pump in a vise with soft
jaws. Be careful not to damage the pump housing
with the jaws of the vise.

34. Hold the pulley with the pulley holder, and tighten

the pulley nut to the specified torque.

35. Check that the pump turns smoothly by turning the

pulley by hand. If it turns hard, loosen the four
flange bolts on the cover, then retighten them in
same manner as in step 29. Turn the pump again
by hand.

０１

０２

０３

ＳＪＣ８Ａ００Ｆ００００００５７１６１ＫＡＡＴ００

17-21

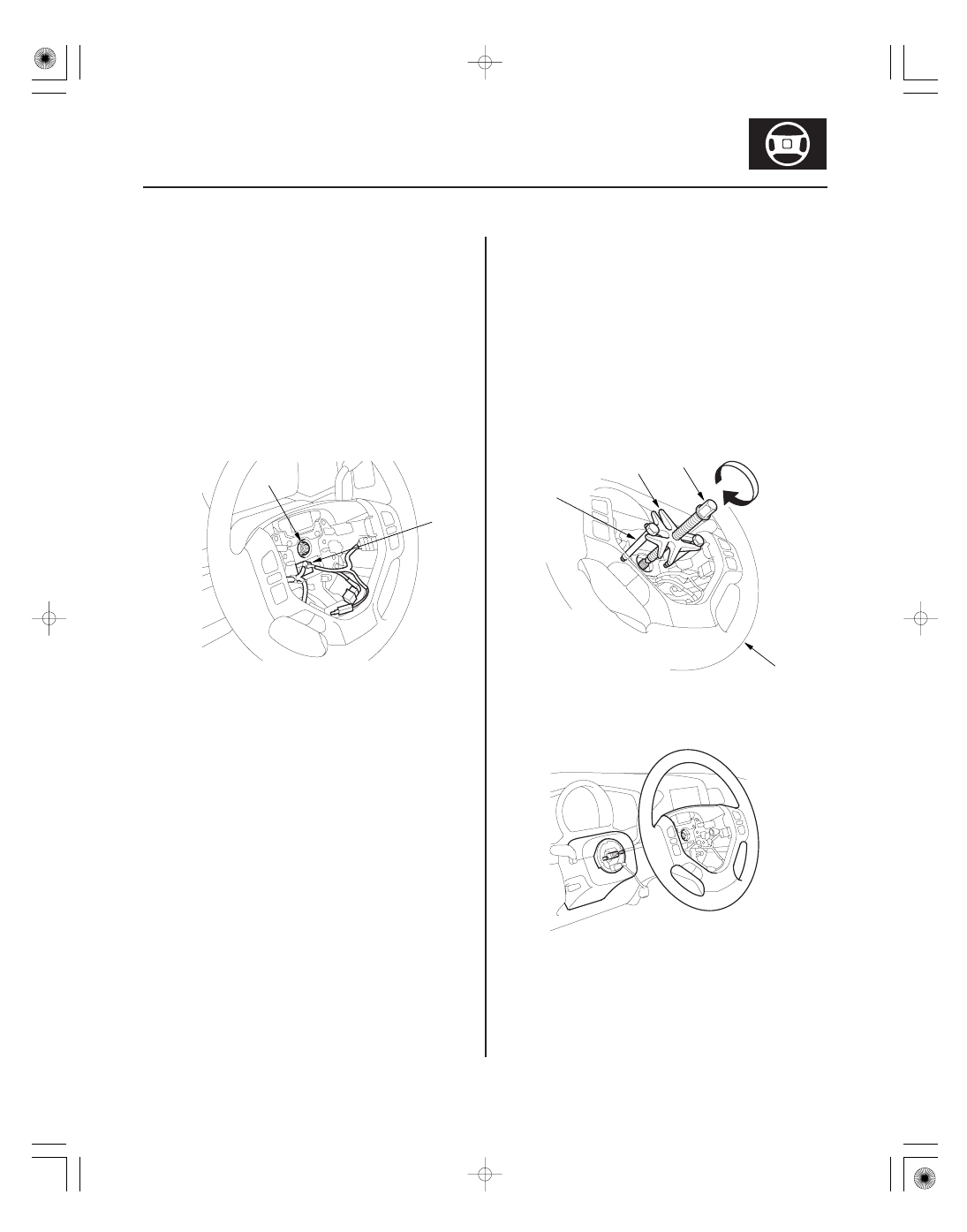

Steering Wheel Removal

A

B

A

B

C

D

SRS components are located in this area. Review the
SRS component locations (see page 24-14) and the
precautions and procedures (see page 24-16) before
doing repairs or service.

1. Make sure you have the anti-theft codes for the

audio system and the navigation system (If
equipped).

2. Align the front wheels straight ahead, then remove

the driver’s airbag from the steering wheel
(see page 24-174).

3. Disconnect the cable reel subharness connector (A).

4. Loosen the steering wheel nut (B).

5. Install a commercially available steering wheel

puller (A) on the steering wheel (B). Free the
steering wheel from the steering column shaft by
turning the pressure bolt (C) of the puller.

Note these items when removing the steering
wheel:

• Do not tap on the steering wheel or the steering

column shaft when removing the steering wheel.

• If you thread the puller bolts (D) into the wheel

hub more than five threads, the bolts will hit the
cable reel and damage it. To prevent this, install
a pair of jam nuts five threads up on each puller
bolt.

6. Remove the steering wheel puller, then remove the

steering wheel nut and steering wheel from the
steering column.

０１

ＳＪＣ８Ａ００Ｆ００００００５７１６１ＭＦＡＴ００

17-22

Power Steering

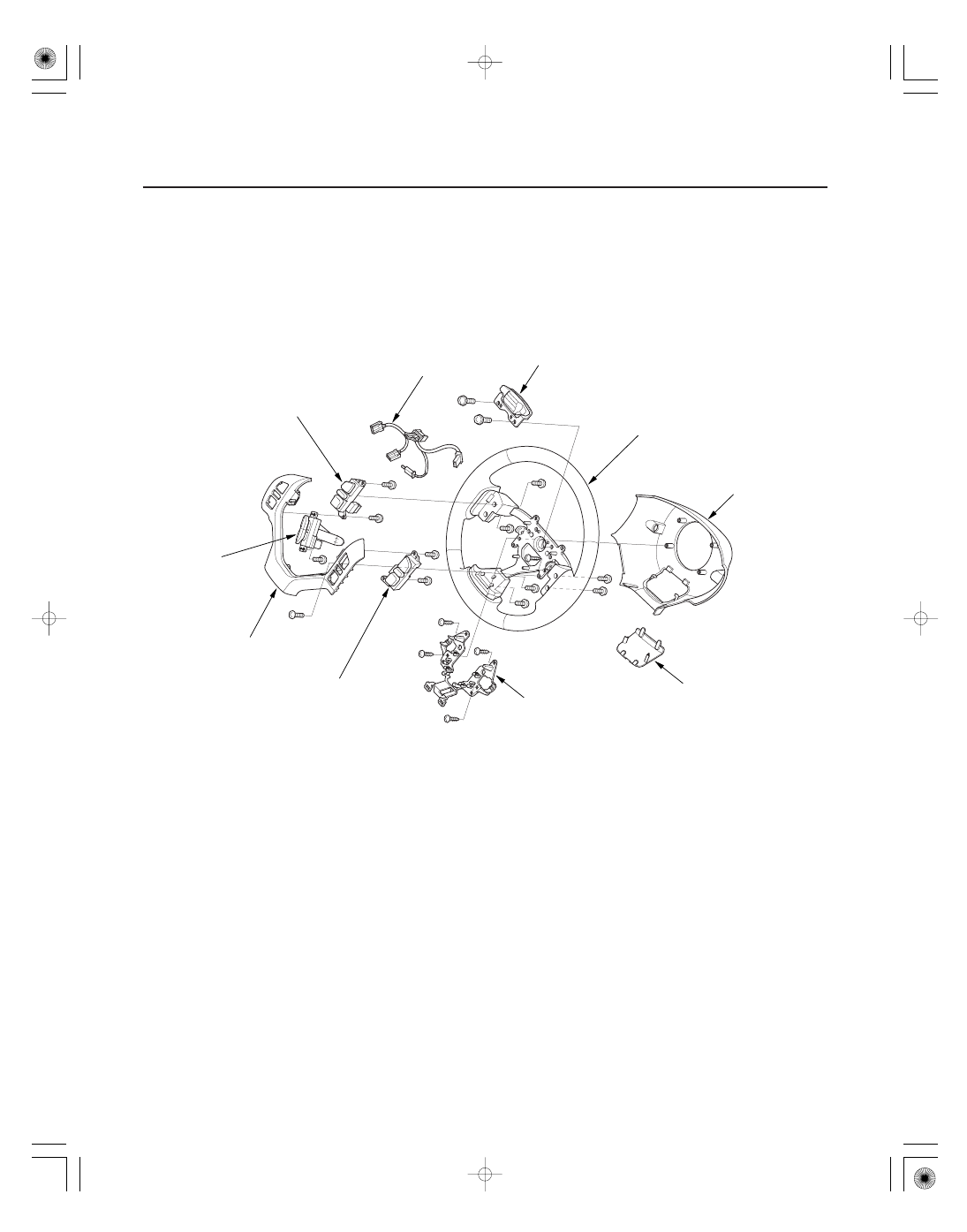

Steering Wheel Disassembly/Reassembly

DAMPER

STEERING WHEEL

STEERING WHEEL
REAR COVER

ACCESS PANEL

HOOK PLATE

CRUISE CONTROL
SET/DECEL,
RESUME/ACCEL,
CANCEL SWITCH

STEERING WHEEL TRIM

VOICE CONTROL
SWITCH
(with Navi)

AUDIO REMOTE
SWITCH

CABLE REEL
SUBHARNESS
