Transfer Gear Backlash Measurement

Standard: 0.06

0.17 mm (0.002

0.007 in.)

Total Starting Torque Measurement

Standard: 3.20

4.16 N·m

(32.6

42.4 kgf·cm, 28.3

36.8 lbf·in.)

14-385

Transfer Assembly

Inspection

B

D

C

A

A

B

C

NOTE: To prevent damage to the transfer housing,
always use soft jaws or equivalent materials between
the transfer housing and a vise.

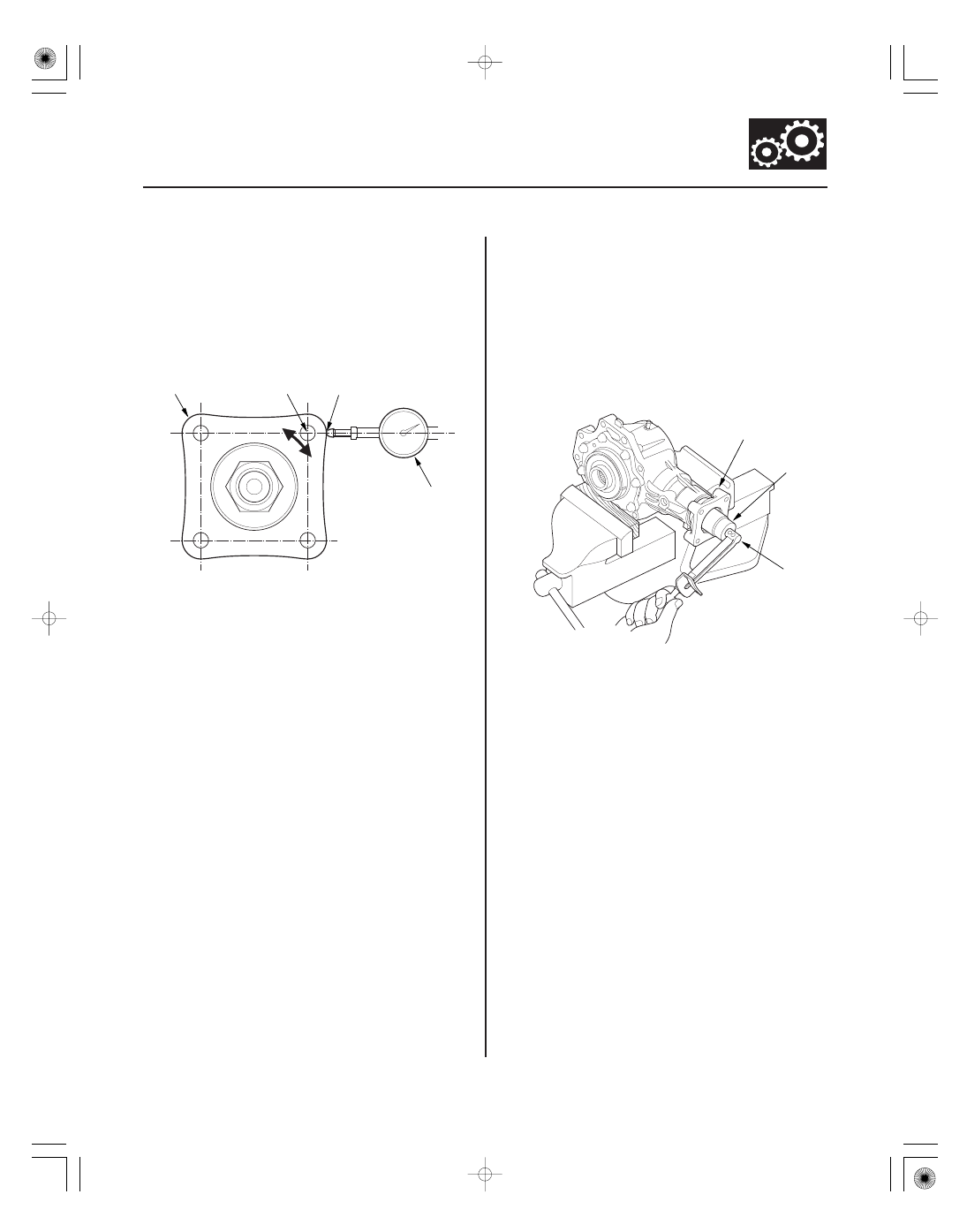

1. Set a dial indicator (A) on the transfer companion

flange (B); position the dial indicator tip (C) on the
direct extension of the bolt hole canter (D).

2. Measure the transfer gear backlash.

3. Rotate the transfer companion flange several times

to seat the tapered roller bearings.

4. Measure the staring torque at the companion

flange (A) using a torque wrench (B) and a socket
(C).

5. If the measurements are out of standard,

disassemble the transfer assembly and repair it.

０１

ＳＪＣ８Ａ００Ｅ１０４７４５０００００ＬＣＡＴ００

−

−

−

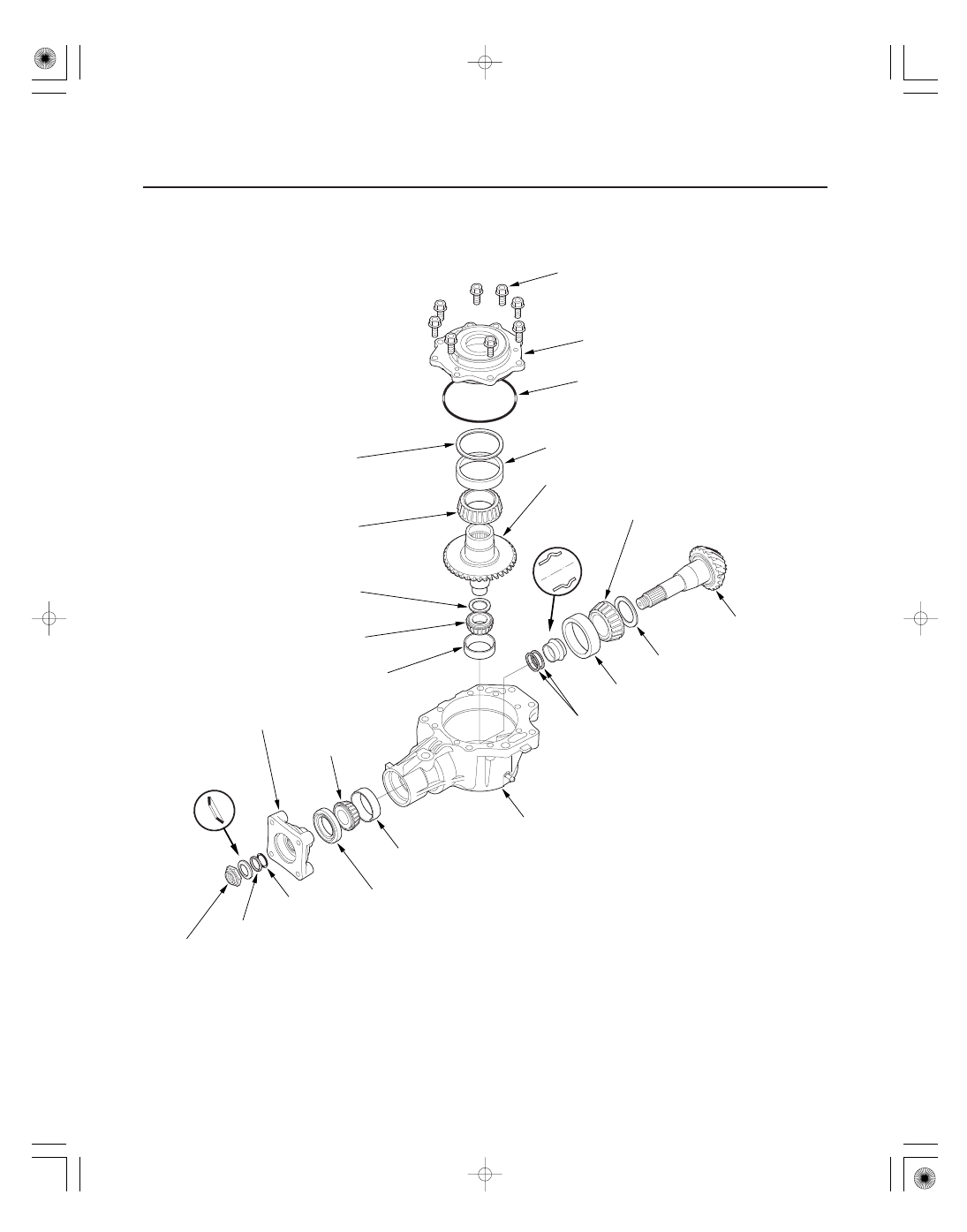

Exploded View

14-386

Transfer Assembly

Disassembly

TRANSFER OUTPUT
SHAFT (HYPOID GEAR)

8 x 1.25 mm
26 N·m
(2.7 kgf·m, 20 lbf·ft)

THRUST SHIM, 40 mm

TRANSFER
SPACER

TAPERED ROLLER BEARING
OUTER RACE

TRANSFER HOUSING

TAPERED ROLLER BEARING
OUTER RACE

OIL SEAL

O-RING

BACK-UP RING

COMPANION FLANGE

TAPERED ROLLER BEARING
OUTER RACE

TAPERED ROLLER
BEARING

THRUST SHIM, 25 mm

TAPERED ROLLER BEARING
OUTER RACE

THRUST SHIM, 80 mm

O-RING

TRANSFER COVER

LOCKNUT
22 x 1.25 mm
108

294 N·m (11.0

30.0 kgf·m, 75.6

217 lbf·ft)

CONICAL SPRING
WASHER

TAPERED ROLLER
BEARING

TRANSFER HYPOID DRIVE GEAR/
SHAFT ASSEMBLY

TAPERED ROLLER
BEARING

THRUST WASHERS

TAPERED ROLLER
BEARING

Selective part

Replace.

Replace.

Replace.

Selective part

Selective part

Replace.

Depending on transfer output shaft
(hypoid gear) starting torque value.

Replace.

０２

０３

０４

Special Tools Required

14-387

A

B

C

D

E

F

07XAB-0020100

Companion flange holder 07XAB-0020100

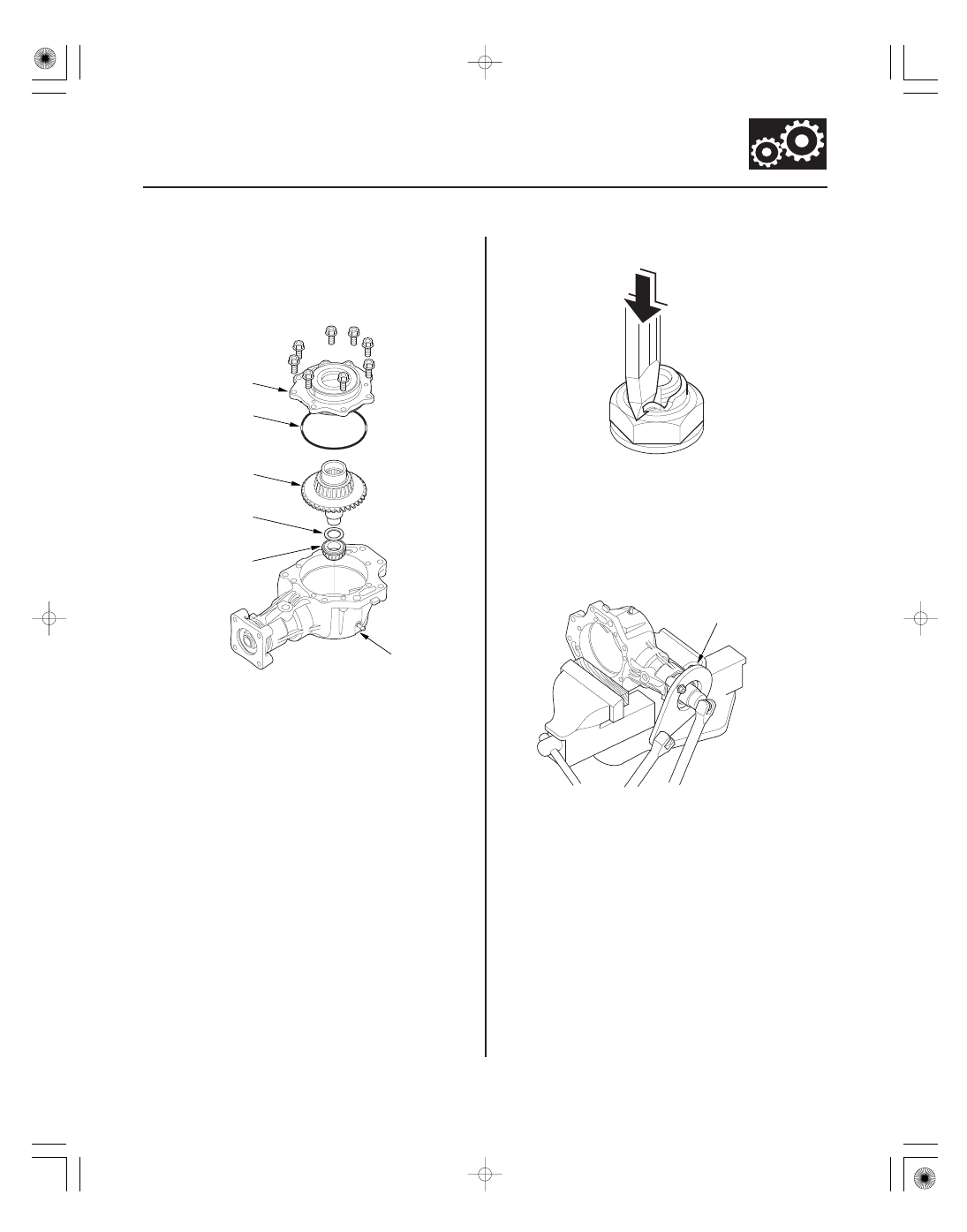

1. Remove the transfer cover (A) from the transfer

housing (B).

2. Remove the transfer hypoid drive gear/shaft

assembly (C), the 25 mm thrust shim (D), and the
tapered roller bearing (E).

3. Remove the O-ring (F) from the cover.

4. Drain the transfer fluid (hypoid gear oil) from the

transfer housing.

5. Cut the lock tab on the locknut using a chisel.

6. Secure the transfer housing in a bench vise with

soft jaws. To prevent damage to the transfer
housing, always use soft jaws or equivalent
materials between the transfer housing and the
vise.

7. Install the companion flange holder on the

companion flange, then loosen the locknut.

8. Remove the companion flange holder.

(cont’d)

０５

０６

０７

14-388

Transfer Assembly

Disassembly (cont’d)

C

B

D

A

F

E

C

B

D

A

B

A

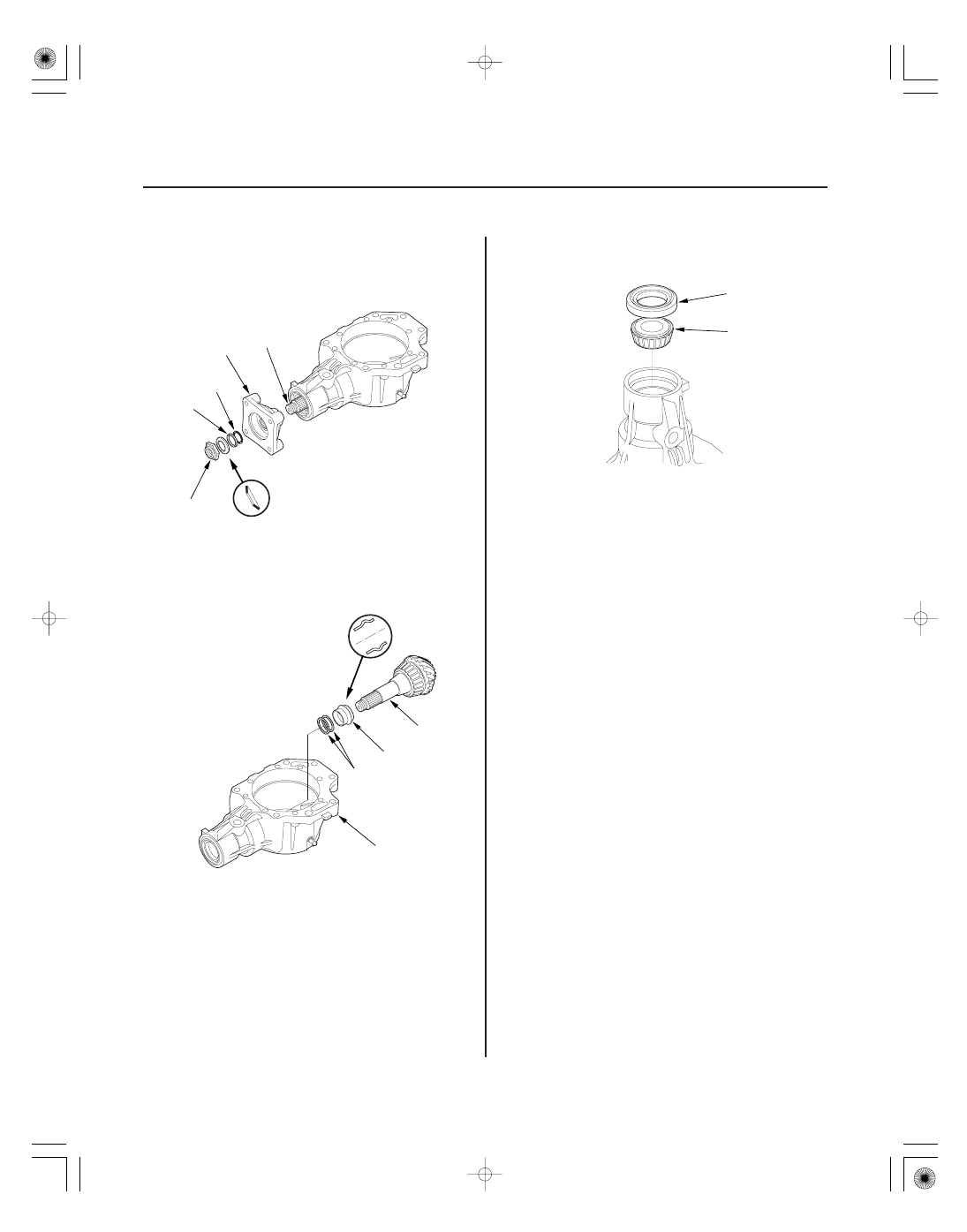

9. Remove the locknut (A), the conical spring washer

(B), the back-up ring (C), the O-ring (D), and the
companion flange (E) from the transfer output shaft
(hypoid gear) (F).

10. Remove the transfer output shaft (hypoid gear) (A)

from the transfer housing (B), then remove the
thrust washers (C) and the transfer spacer (D) from
the transfer output shaft (hypoid gear).

11. Remove the oil seal (A) and the tapered roller

bearing (B) from the transfer housing.
