Special Tools Required

14-389

Transfer Hypoid Drive Gear Bearing Replacement

07749-0010000

07746-0010300

A

B

C

07749-0010000

07746-0010300

07LAD-PW50601

• Driver 07749-0010000
• Attachment, 42 x 47 mm 07746-0010300
• Attachment, 40 x 50 mm 07LAD-PW50601

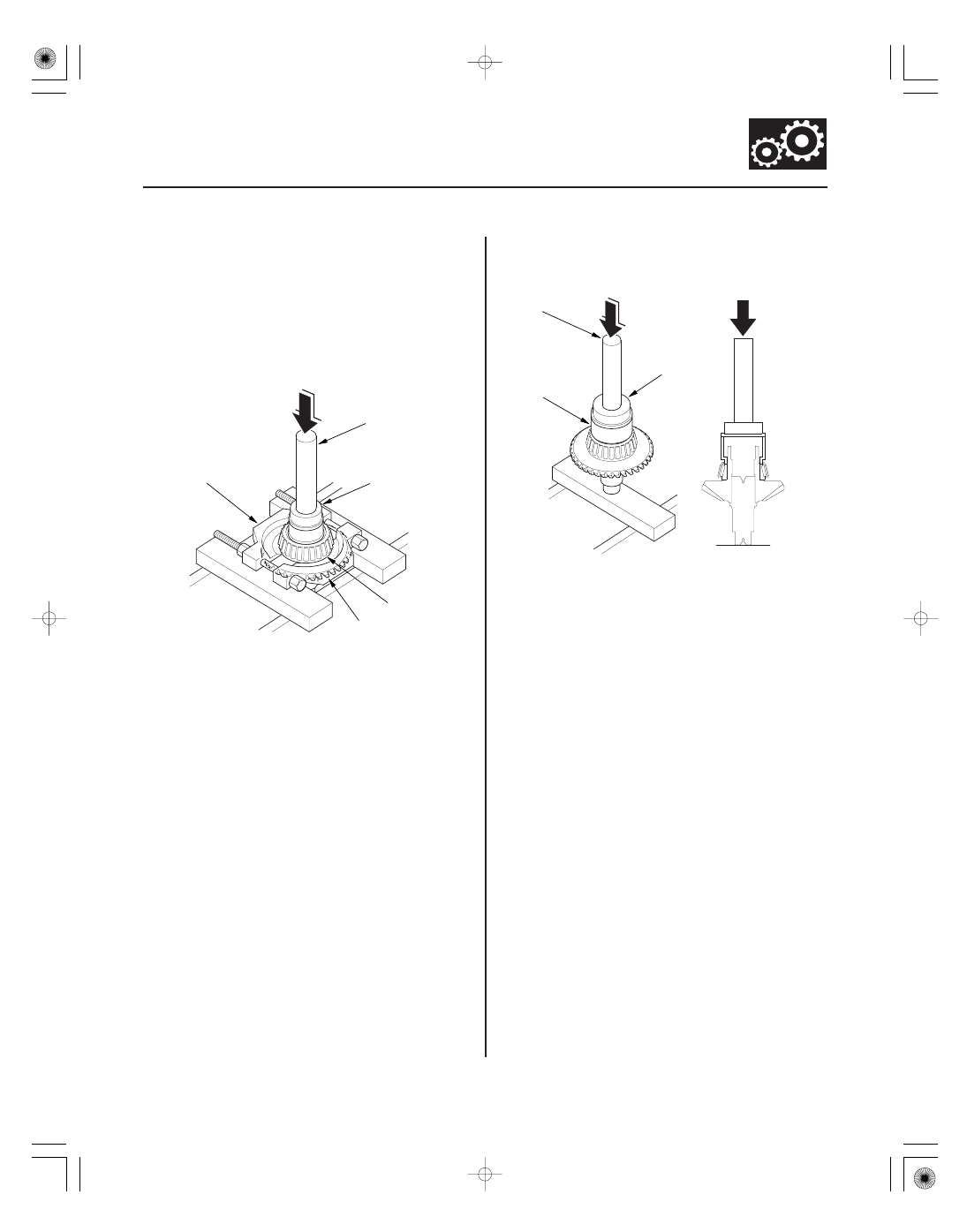

1. Remove the tapered roller bearing (A) from the

transfer hypoid drive gear (B) with the driver,
attachment (42 x 47 mm), the bearing separator (C)
and the press.

2. Install a new bearing on the transfer hypoid drive

gear with the driver, attachment (42 x 47 mm),
attachment (40 x 50 mm), and the press.

０１

０２

ＳＪＣ８Ａ００Ｅ１０４７４５５９７７３ＫＤＡＴ１０

Special Tools Required

14-390

Transfer Assembly

Transfer Output Shaft (Hypoid Gear) Bearing Removal/Installation

C

D

B

A

07746-0030100

A

Driver, 40 mm I.D. 07746-0030100

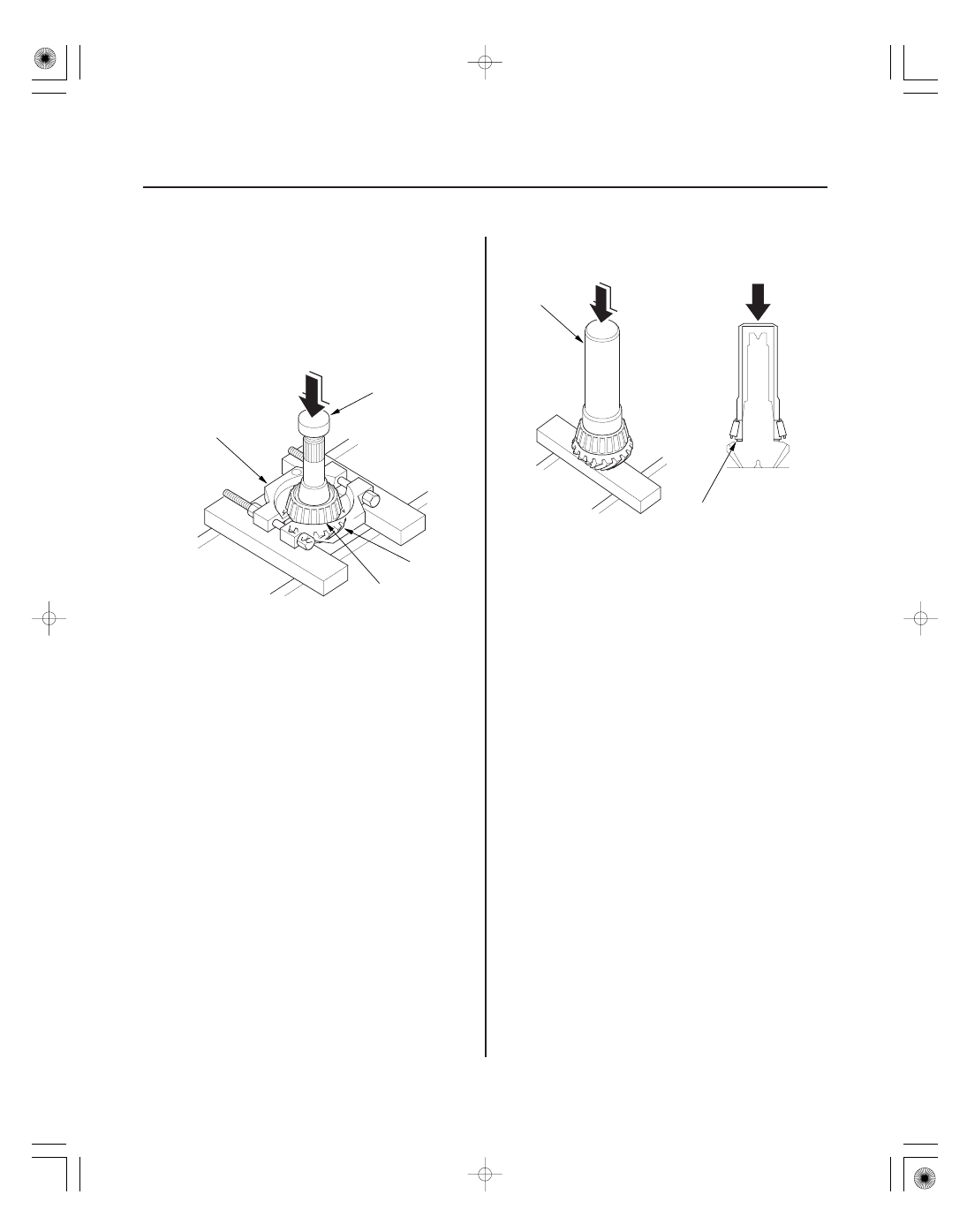

1. Remove the tapered roller bearing (A) from the

transfer output shaft (hypoid gear) (B) with a
bearing separator (C) and a press. Place a shaft
protector (D) between the transfer output shaft and
the press to prevent damaging the shaft.

2. Install the 40 mm thrust shim (A) over the transfer

output shaft (hypoid gear).

3. Install the tapered roller bearing over the transfer

output shaft (hypoid gear) with the driver (40 mm
I.D.), and the press.

０１

０２

０３

ＳＪＣ８Ａ００Ｅ１０４７４５５９７７１ＫＢＡＴ００

Special Tools Required

14-391

Transfer Housing Tapered Roller Bearing Outer Race Replacement

B

A

C

A

B

C

07749-0010000

07746-0010400

A

• Driver 07749-0010000
• Attachment, 52 x 55 mm 07746-0010400
• Oil seal driver attachment 07JAD-PH80101
• Tapered bearing race installer A 07MAF-SP0011A
• Installer shaft 07MAF-SP0013A

NOTE: Replace the bearing with a new one whenever
the outer race is replaced.

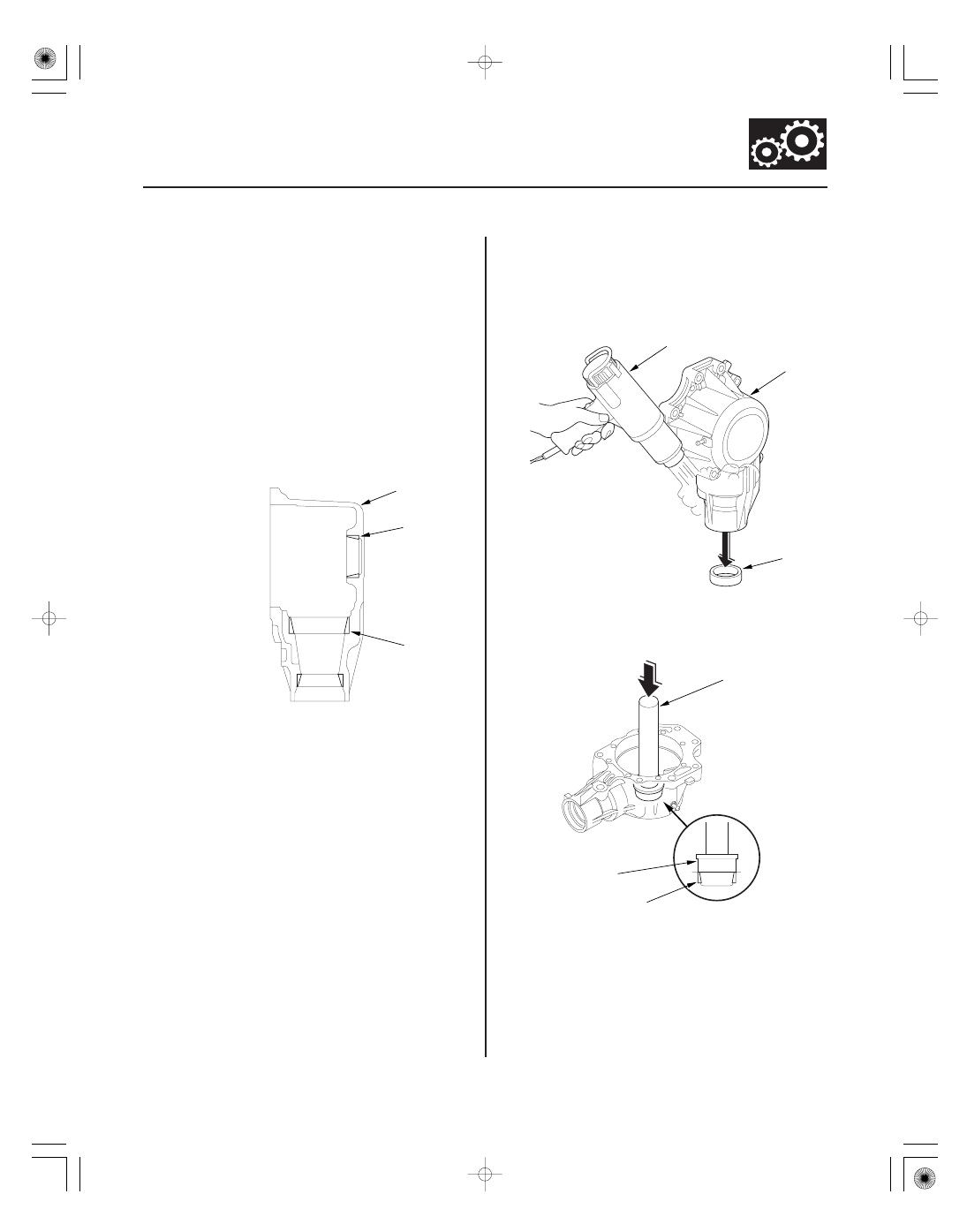

1. Remove the 52 mm bearing outer race (A) and the

75 mm outer race (B) from the transfer housing (C).

NOTE: Some bearing outer races (52 mm and
75 mm) are press-fitted in the housing, and these
races are removed by heating the housing.

2. Remove the 58 mm bearing outer race (A) from the

transfer housing (B) by heating the housing to
about 212 °F (100 °C) with a heat gun (C). Remove
the 52 mm and the 75 mm outer races by heating, if
they are press-fitted. Do not heat the housing more
than 212 °F (100 °C).

3. Install the 52 mm bearing outer race (A) until it

bottoms in the transfer housing with the driver and
attachment (52 x 55 mm).

(cont’d)

０４

０５

14-392

Transfer Assembly

Transfer Housing Tapered Roller Bearing Outer Race Replacement (cont’d)

07MAF-SP0011A

07MAF-SP0013A

07JAD-PH80101

07MAF-SP0013A

A

B

C

07JAD-PH80101

07MAF-SP0013A

07MAF-SP0011A

D

B

C

A

D

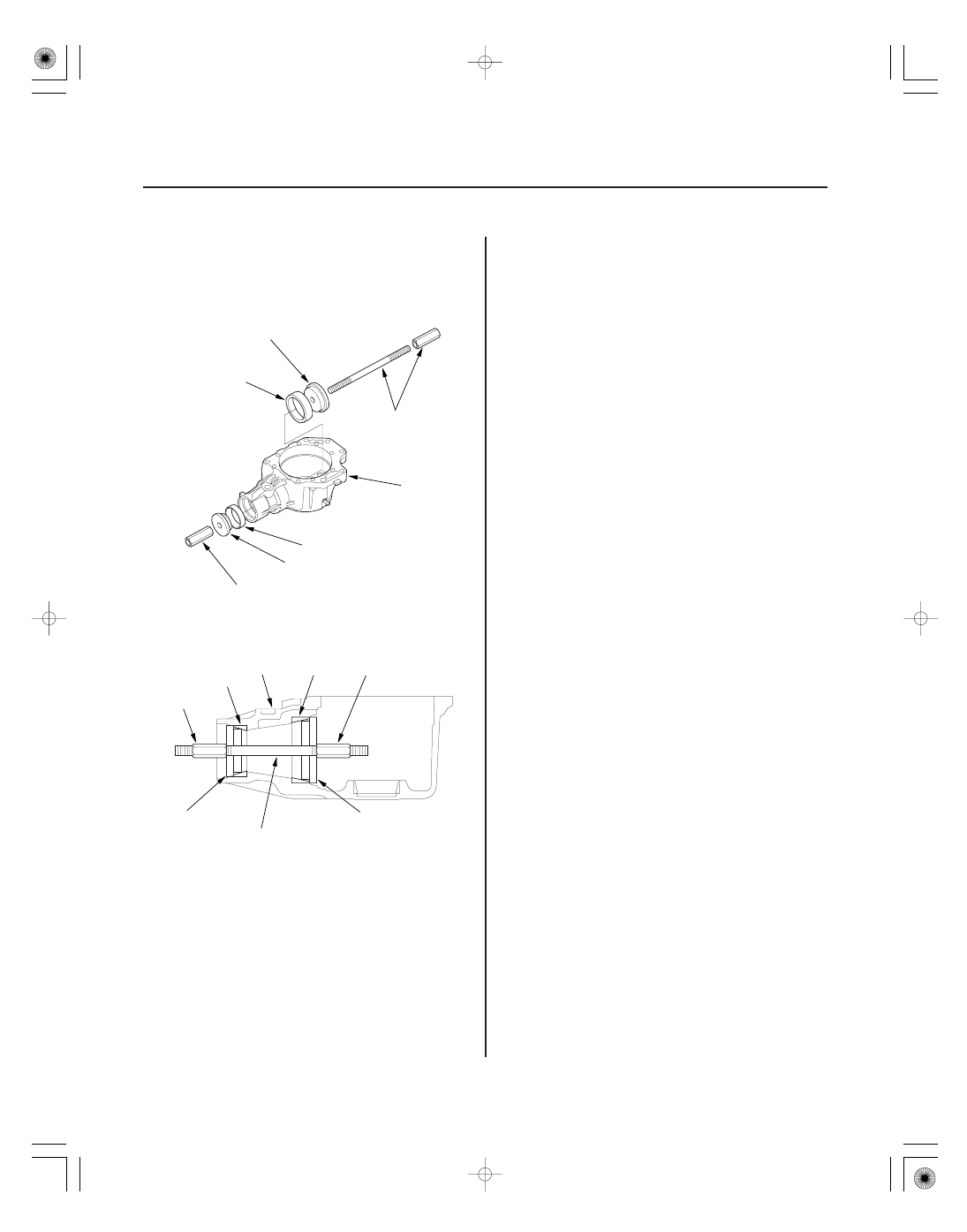

4. Install the 75 mm bearing outer race (A) and the

58 mm outer race (B) in the transfer housing (C), set
the oil seal driver attachment and tapered bearing
race installer A attachments over the races, and
install the installer shaft through the attachments.

5. Tighten the installer shaft nut (D) to install the races

(A) (B) into the transfer housing (C) securely.
