14-217

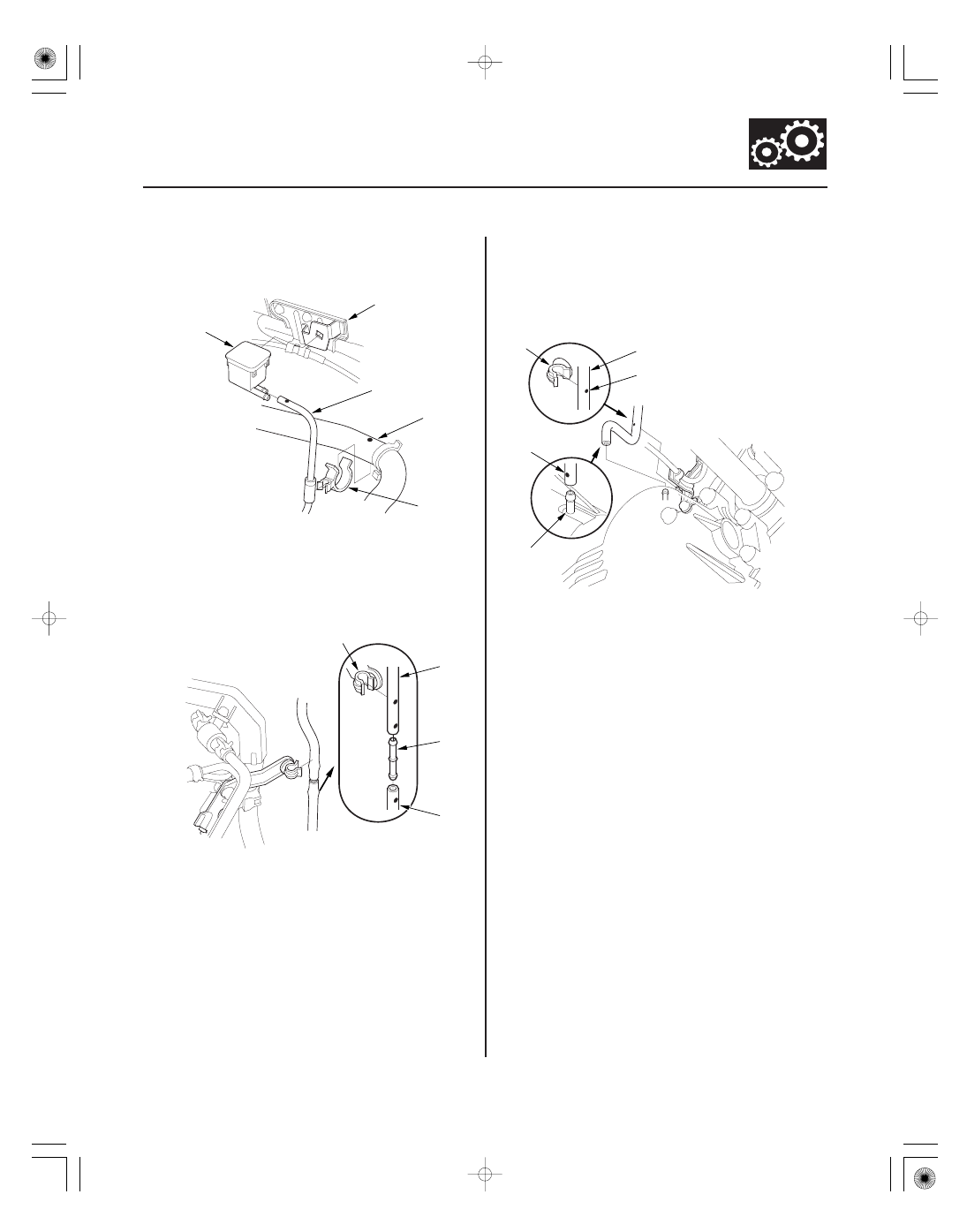

Transfer Breather Hose Replacement

A

B

C

D

E

A

B

C

D

A

B

C

D

E

1. Remove the transfer breather (A) from the throttle

cable bracket (B), and disconnect the breather hose
(C) from the breather.

2. Remove the transfer breather hose clamp (D) from

the heater hose (E), and remove the clamp from the
breather hose.

3. Remove the breather hose (upper) (A) from the

hose clamp (B).

4. Separate the breather hoses upper and lower (C),

and remove the hose joint (D).
If the only upper hose is replaced, remove the
upper hose from the hose joint, and go to step 9.

5. Raise the vehicle on a lift, and make sure it is

supported securely (see page 1-10).

6. Remove the breather hose (A) from the hose clamp

(B), and disconnect the hose from the transfer
breather pipe (C) on the transfer assembly.

7. Install the breather hose over the transfer breather

pipe with the dot (D) on the hose facing out, and
install the hose in the clamp at the dot (E) on the
hose with facing out.

8. Install the hose joint in the lower hose.

9. Install the upper hose over the hose joint by

aligning the upper hose dot with the lower hose dot.

10. Install the upper hose in the clamp at the dot on the

upper hose with facing out.

11. Install the transfer breather hose clamp at the

covering hose, and install the clamp on the heater
hose, centering the heater hose dot in the clamp
opening.

12. Install the upper hose end over the breather pipe

with the dot on the hose facing up, and install the
breather on the throttle cable bracket.

＊０２

＊０１

ＳＪＣ８Ａ００Ｅ１０４１０４０００００ＫＡＡＴ００

Special Tools Required

14-218

Automatic Transmission

Transmission Removal

A
18 x 1.5 mm
49 N·m
(5.0 kgf·m, 36 lbf·ft)

B

A

B

• Engine support hanger, A and Reds AAR-T-12566
• Engine hanger balance bar VSB02C000019
• Engine hanger adapter set VSB02C000024
• Front subframe adapter VSB02BMDXSB0
These special tools are available through the Honda
Tool and Equipment Program 1-888-424-6857.

NOTE:

• Use fender covers to avoid damaging painted

surfaces.

• Special tool Reds engine support hanger

AAR-T-12566 must be used with the side engine
mount installed.

1. Make sure you have the anti-theft codes for the

audio system and the navigation system (if
equipped).

2. Secure the hood in the wide open position (position

the support rod in the lower hole).

3. Set the wheels in the straight ahead position, and

lock the steering wheel.

4. Drain the power steering system fluid from the

reservoir (see page 17-12).

5. Make sure the ignition switch is LOCK (0).

Disconnect the negative cable from the battery,
then disconnect the positive cable.

6. Remove the battery hold-down bracket, and

remove the battery and the battery tray.

7. Remove the intake manifold cover, the intake air

duct, the resonator, and the air cleaner housing.

8. Remove the battery base and the battery base

bracket.

9. Remove the front bulkhead cover (see page 20-171).

10. Raise the vehicle on a lift, and make sure it is

supported securely (see page 1-10). Remove the
splash shield (see page 20-179).

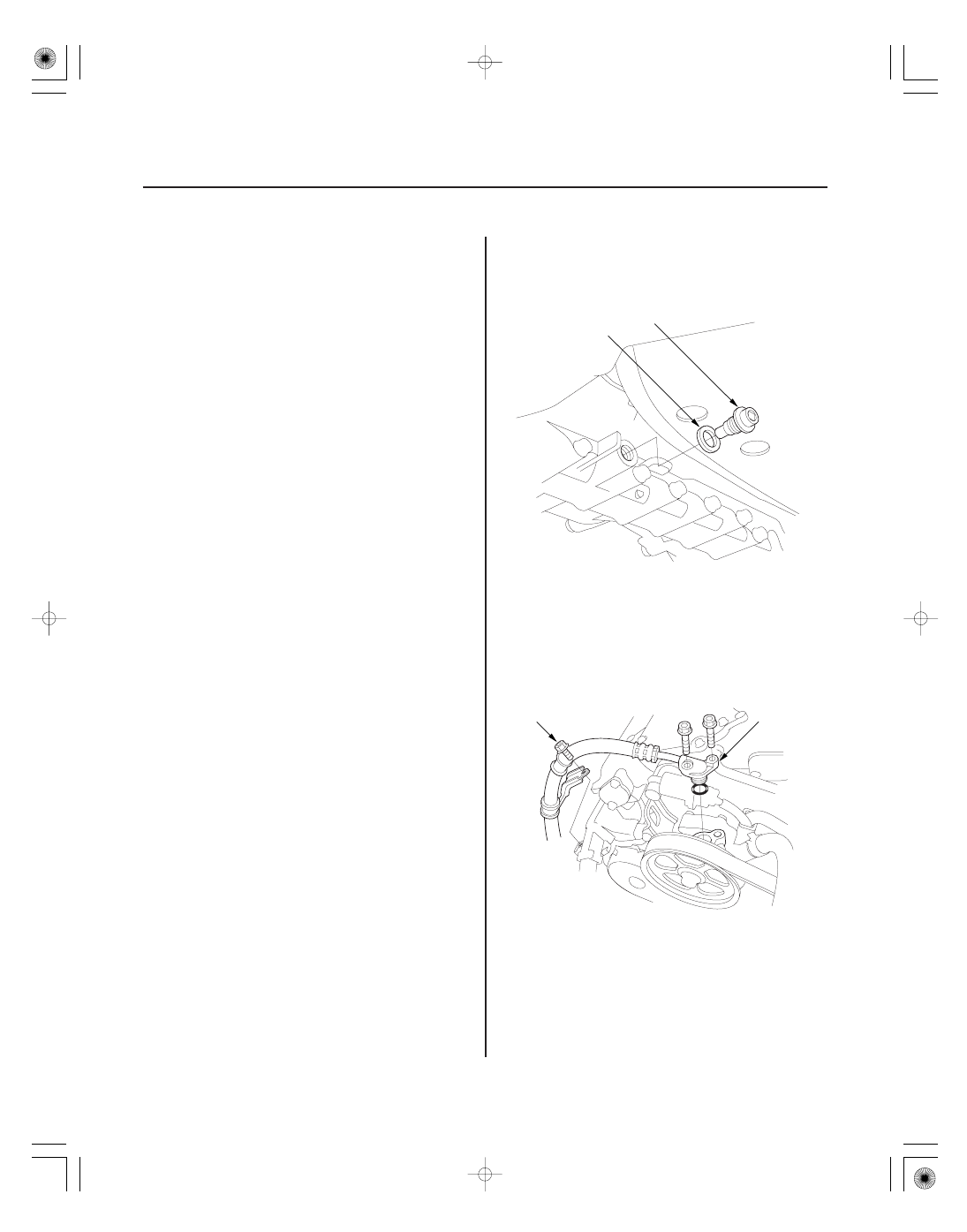

11. Remove the drain plug (A), and drain the automatic

transmission fluid (ATF).

12. Reinstall the drain plug with a new sealing washer

(B).

13. Disconnect the steering joint (see page 17-24).

14. Remove the power steering pump outlet line (A)

from the power steering pump, and remove the
hose clamp bolt (B).

０３

０４

０５

０６

14-219

B

A

B

C

D

C

D

B

A

A

B

C

D

E

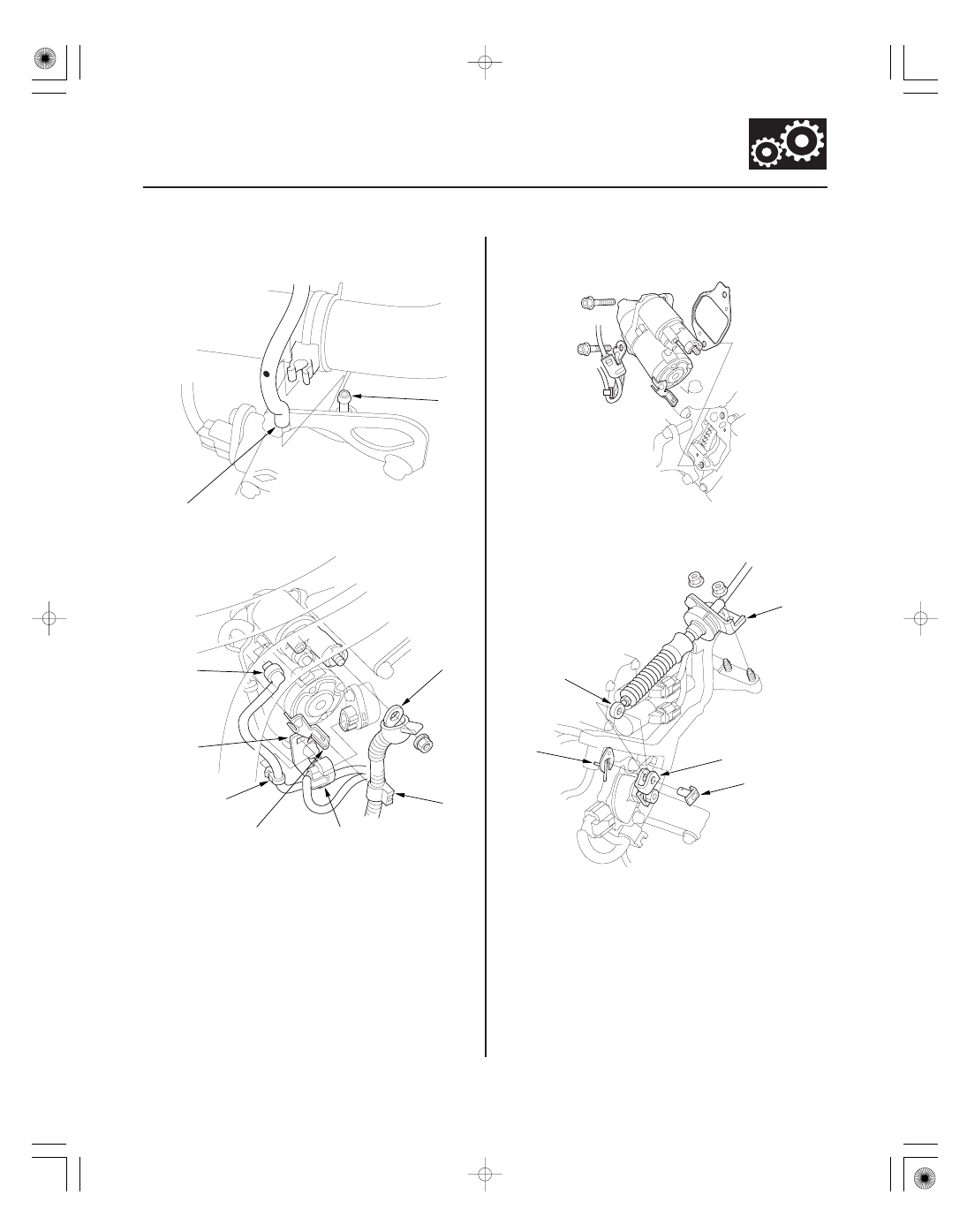

15. Remove the transmission breather hose (A) from

the breather pipe (B) at the transmission housing.

16. Disconnect the solenoid harness connector (A).

17. Remove the starter cables (B) from the starter, and

remove the harness clamps (C) from the clamp
brackets (D).

18. Remove the dipstick, then remove the starter and

gasket.

19. Remove the nuts securing the shift cable bracket

(A).

20. Remove the spring clip/washer (B) and the control

pin (C), then separate the shift cable end (D) from
the control lever (E).

(cont’d)

０７

０８

０９

１０

14-220

Automatic Transmission

Transmission Removal (cont’d)

A

F

E

D

C

B

A

B

C

A

B

C

D

A

B

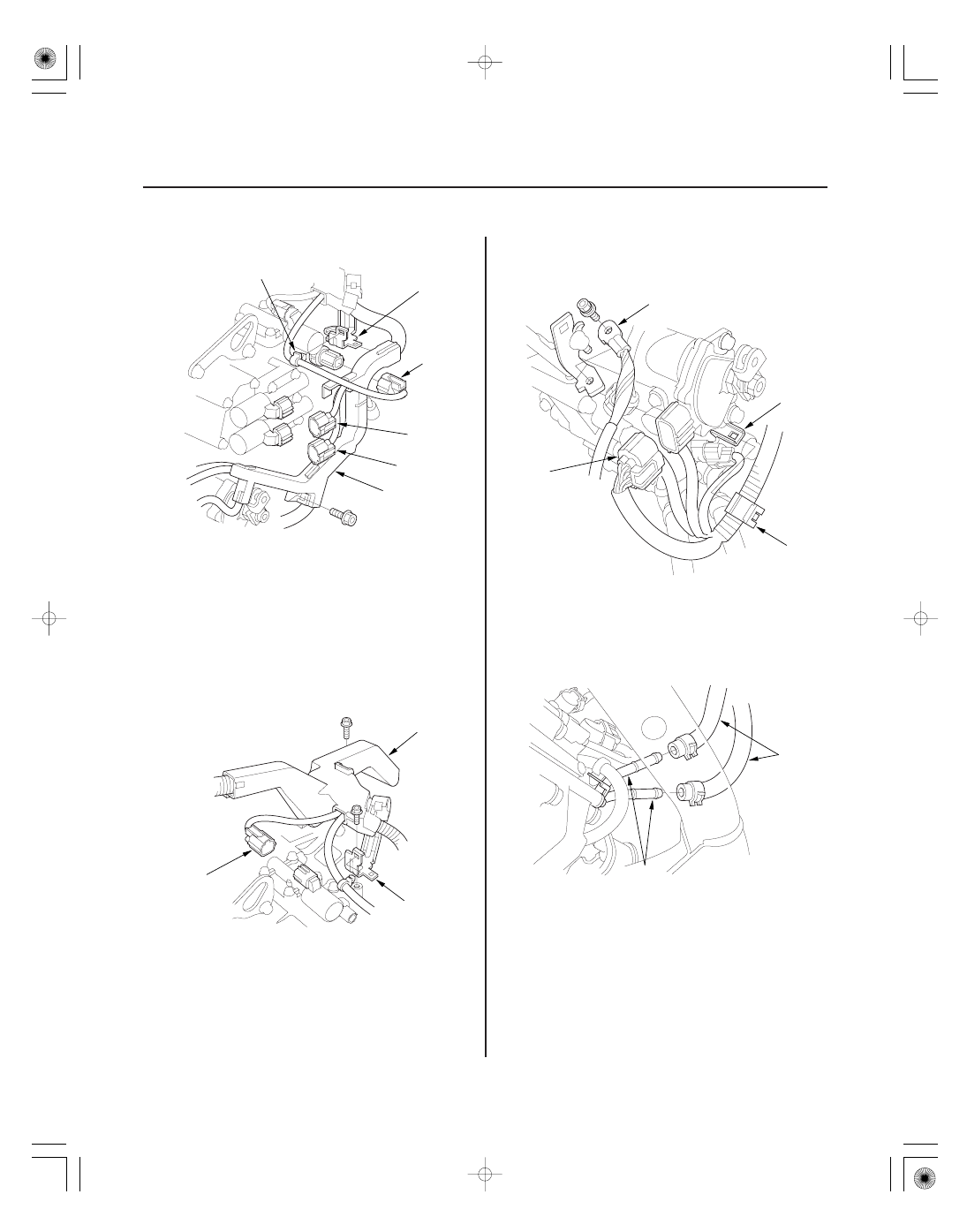

21. Remove the bolt securing the harness cover (A).

22. Remove the harness clamp (B) from the harness

cover/clamp bracket (C), disconnect the 4th clutch
transmission fluid pressure switch connector (D),
then remove the harness cover from the bracket.

23. Disconnect the A/T clutch pressure control solenoid

valve A connector (E) and the A/T clutch pressure
control solenoid valve B connector (F).

24. Disconnect the A/T clutch pressure control solenoid

valve C connector (A).

25. Remove the bolts securing the harness cover (B)

and harness cover/clamp bracket (C).

26. Disconnect the transmission range switch

connector (A), and remove the harness clamp (B)
from the clamp bracket (C).

27. Remove the transmission ground cable (D).

28. Remove the ATF cooler hoses (A) from the ATF

cooler lines (B). Turn the ends of the cooler hoses
up to prevent ATF from flowing out, then plug the
cooler hoses and lines.

29. Check for any signs of leakage at the hose joints.
