Honda Odyssey 2004. Manual - part 348

０１

０２

Ｓ０Ｘ４Ａ００Ｊ３４３０００４４００１ＫＢＡＴ００

20-34

Mirrors

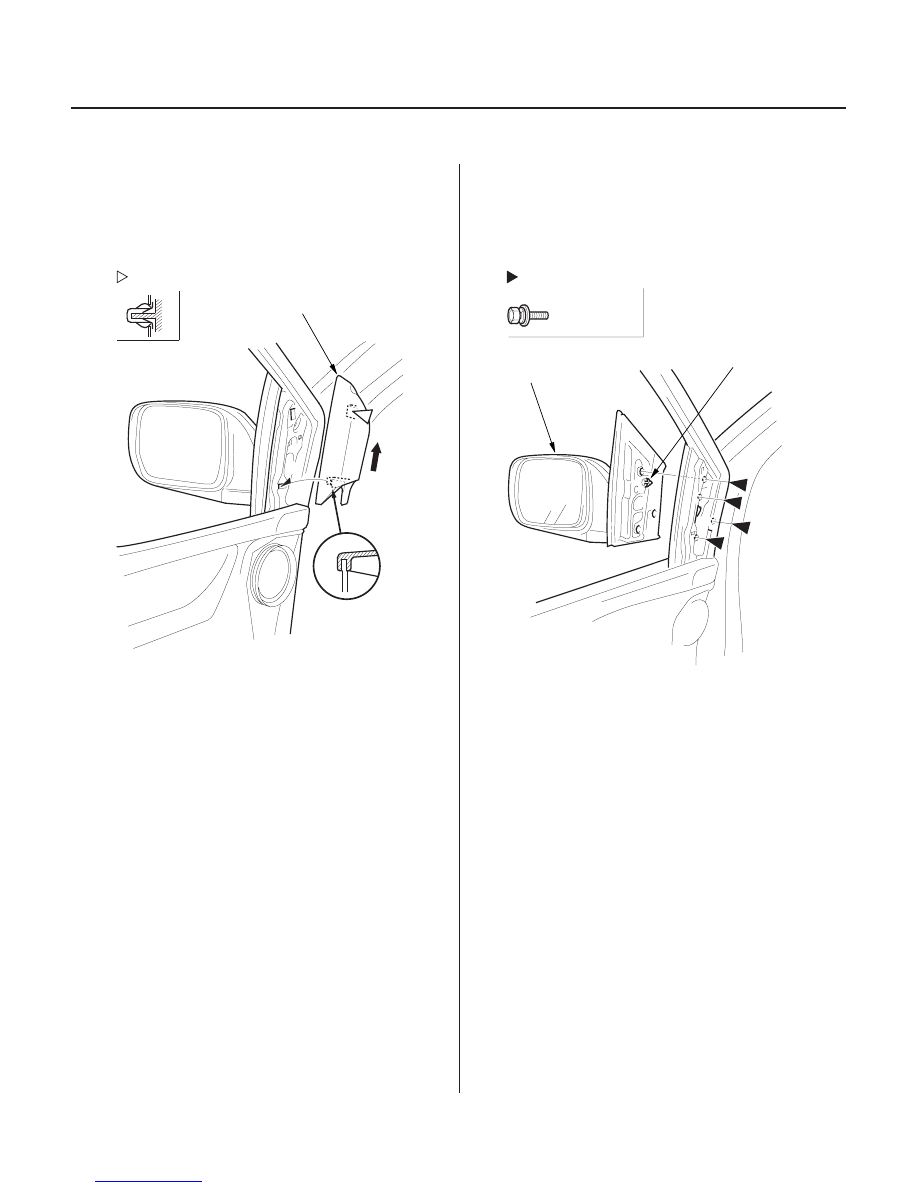

Manual Mirror Replacement

Fastener Location

: Clip, 1

A

Fastener Locations

: Bolt, 4

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

B

1. Lower the door glass fully.

2. Carefully pry out the mirror mount cover (A) by

hand as shown.

3. Remove the bolts securing the mirror. While

holding the mirror (A), push out the clip (B), and
remove the mirror. Take care not to scratch the
door.

4. Install the manual mirror in the reverse order of

removal, and push the cover clip into place
securely.

03/07/29 10:00:21 61S0X050_200_0036

０１

０２

Ｓ０Ｘ４Ａ００Ｊ３４３０００４４０２１ＫＢＡＴ００

20-35

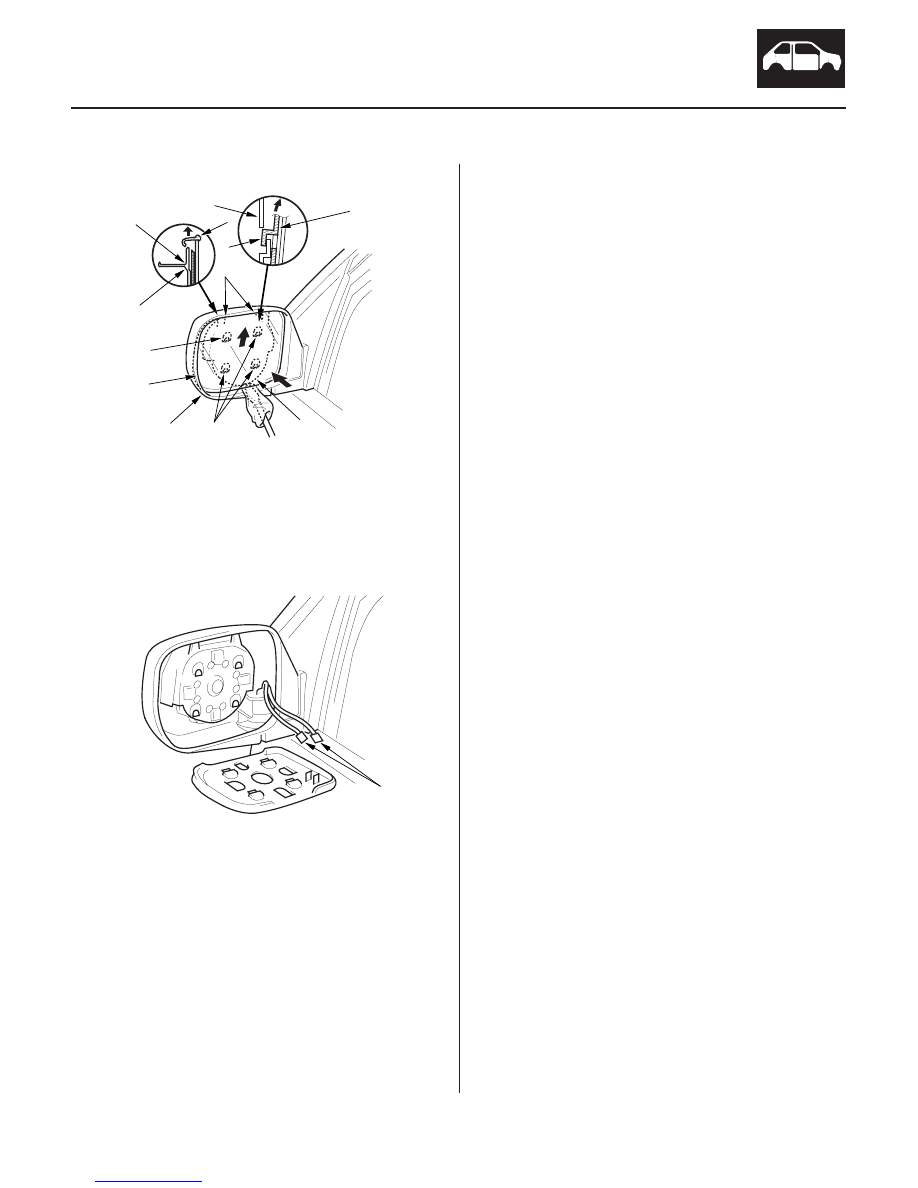

Mirror Holder Replacement

A

B

C

E

D

A

A

C

D

C

E

E

A

1. Push in the bottom of the mirror holder (A).

2. Insert a flat-tip screwdriver wrapped with a shop

towel at the bottom gap between the mirror holder
and mirror (B). Push the mirror holder upward to
release the hooks (C, D) from the actuator adapter
plate (E) while holding the mirror holder.

3. If equipped, disconnect the mirror defogger

terminals (A).

4. Install the mirror holder in the reverse of the

removal, and note these items:

• If equipped, make sure the terminals are plugged

in properly.

• Push the mirror holder downward to lock in the

hooks.

• Push in the bottom of the mirror fully before you

push on the mirror holder.

• Check the operation of the actuator.

03/07/29 10:00:21 61S0X050_200_0037

＊０１

＊０２

Ｓ０Ｘ４Ａ００Ｊ３４３０００３４６５１ＫＢＡＴ００

20-36

Mirrors

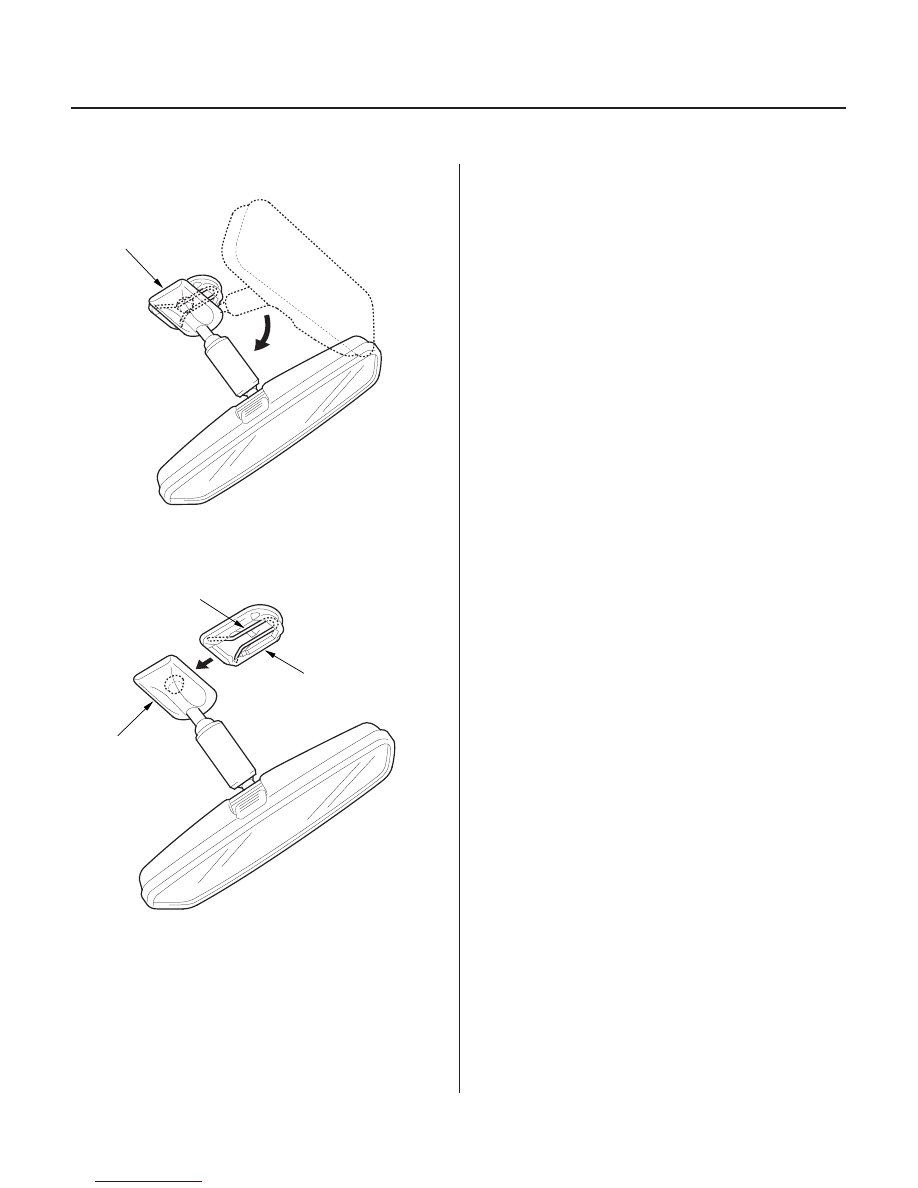

Rearview Mirror Replacement

A

C

B

A

1. Turn the rearview mirror base (A) 90°.

2. Slide the rearview mirror (A) down toward the

bottom of the windshield to detach it from the
spring (B) in the mount (C).

3. If necessary, remove the spring from the mount.

4. Install the rearview mirror in the reverse order of

removal.

03/07/29 10:00:22 61S0X050_200_0038

＊０１

Ｓ０Ｘ４Ａ００Ｊ５４４００００００００ＤＡＡＴ２０

20-37

Glass

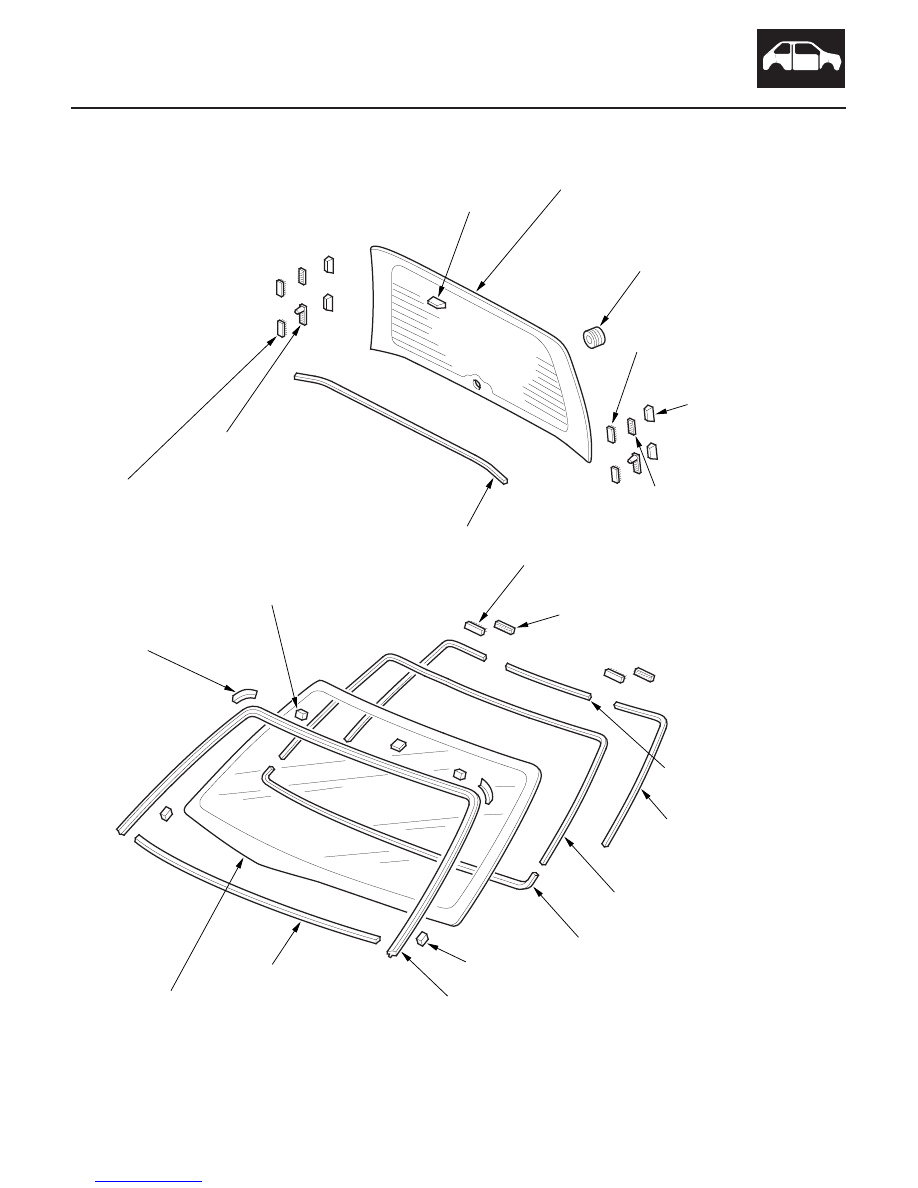

Component Location Index - Windshield-Rear Window

MOLDING CORNER
SEAL, 2
(’00-04 models)

MOLDING UPPER SEAL, 2
(’99-00 models)

WINDSHIELD

REAR WINDOW

UPPER CORNER FASTENER, 2
(Self-adhesive-type, body side)
(Required for replacement
or reinstallation)

UPPER CORNER FASTENER, 2
(Self-adhesive-type, glass side)
(Required for replacement
or reinstallation)

LOWER CORNER FASTENER, 2
(Self-adhesive-type, glass side)
(Required for replacement or reinstallation)

LOWER CORNER FASTENER, 2
(Self-adhesive-type, body side)
(Required for replacement or reinstallation)

SEAL

RUBBER DAM

SIDE RUBBER DAM
(Required for replacement
or reinstallation)

UPPER RUBBER DAM, 2
(Required for replacement
or reinstallation)

LOWER RUBBER DAM

MOLDING SIDE SEAL, 2
(’99-00 models)

DASHBOARD SEAL

UPPER RUBBER DAM

FASTENER, 2
(Self-adhesive-type, body side)
(Required for replacement or reinstallation)

FASTENER, 2
(Self-adhesive-type, glass side)
(Required for replacement or reinstallation)

UPPER SPACER

SIDE SPACER, 4

WINDSHIELD
MOLDING

Replacement, page 20-39

Replacement, page 20-45

03/07/29 10:00:22 61S0X050_200_0039
